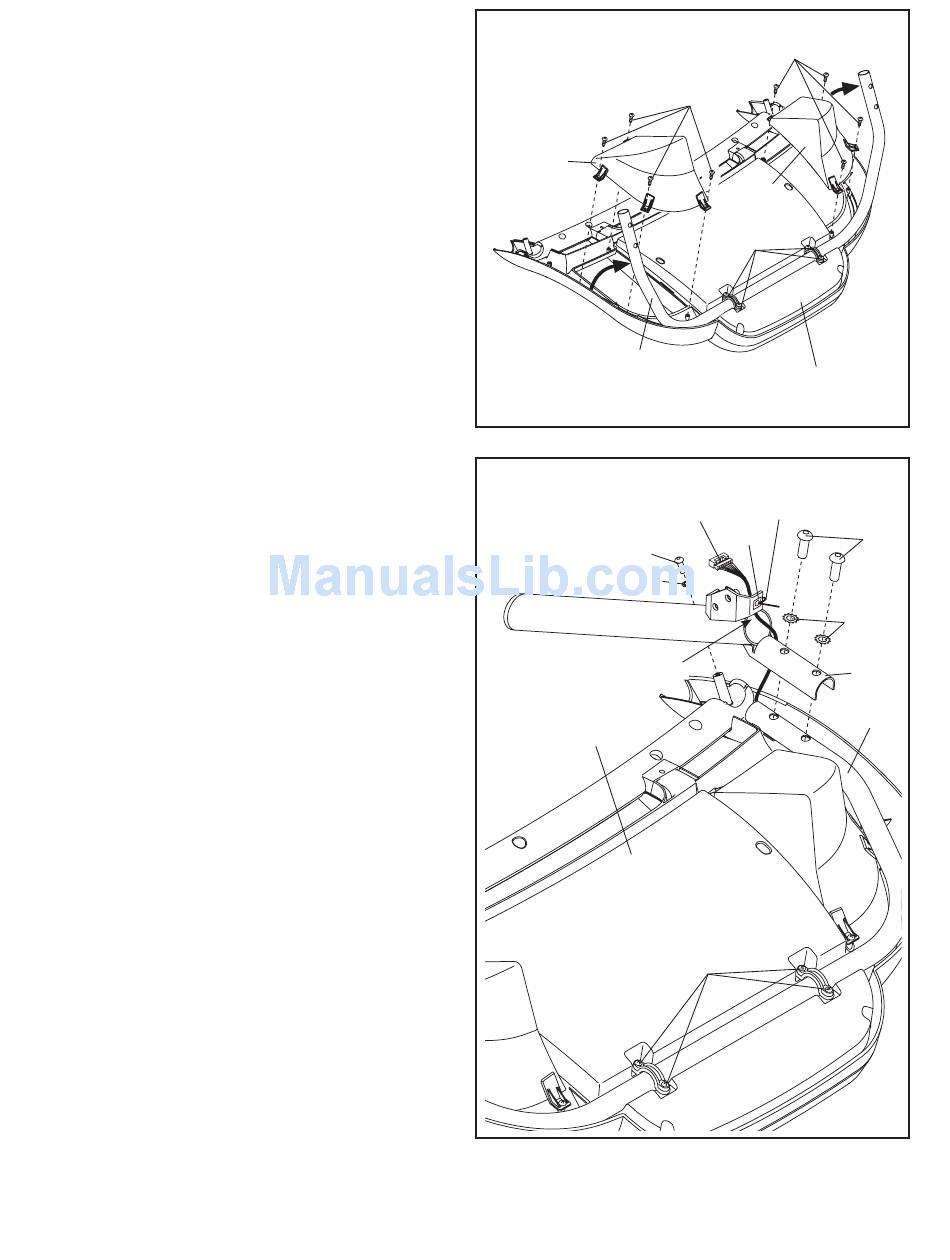

9. K onsol tertibatının çizilmesini önlemek için
konsol tertibatının yüzünü yumuşak bir yüzeye
koyun.
D ört adet #8 x 1" Vidayı (107) gevşetin. Konsol
Ana Gövdesini (111) gösterilen pozisyona dik-
katlice yerleştirin. Konsol Ana Gövdesini mil
üzerine çok uzakta kalacak şekilde yerleştir-
meyin, aksi takdirde toprak kablosunu kopa-
rırsınız.
S ol ve Sağ Aksesuar Tepsilerini (104, 106)
bulun. Aksesuar Tepsilerini konsol tertibatına
sekiz adet M4 x 13mm Vida (116) ile takın.
K onsol Ana Gövdesini (111) konsol tertibatında
yerine dikkatlice yerleştirin.
10. " Right" (L ya da Left solu; R ya da Right sağı
gösterir) etiketiyle işaretlenmiş Sağ Tutacı (101)
bulun. Sağ Tutaçtan bağı sökün. Gerekirse, M8
Kafes Somununu (34) tekrar yerine geri bastırın.
S ağ Tutacı (101) konsol tertibatına yakın tutun.
Konsol kablosunu Sağ Tutacın yanından ve Sağ
Tutaç üzerindeki yuvadan gösterildiği gibi dolaş-
tırarak geçirin.
G erekirse, Konsol Ana Gövdesini (111)
Sağ Tutaçtaki (101) deliklerle Konsol Ana
Gövdesindeki delikler aynı hizaya gelecek şe-
kilde ayarlayın.
S ağ Tutacı (101) Konsol Ana Gövdesine (111)
takın ve konsol tertibatını iki adet M8 x 25mm
Bağlantı Cıvatası (5), iki adet M8 Yıldız Pulu,
bir adet M5 x 16mm Cıvata (108) ve bir adet
1/4" Yıldız Pulu (73) ile monte edin. Konsol
kablosunun kıstırılmadığından emin olun. Üç
Cıvatanın tamamını yerleştirin ve ardından
her birini ayrı ayrı sıkın.
S ol Tutacağı (gösterilmiyor) yukarıda tarif edil-
diği şekilde takın. Not: Sol tarafta herhangi bir
kablo bulunmamaktadır.
# 8 x 1" Vidalarını (107) sıkın. Vidaları aşırı sık-
mamaya özen gösterin.
