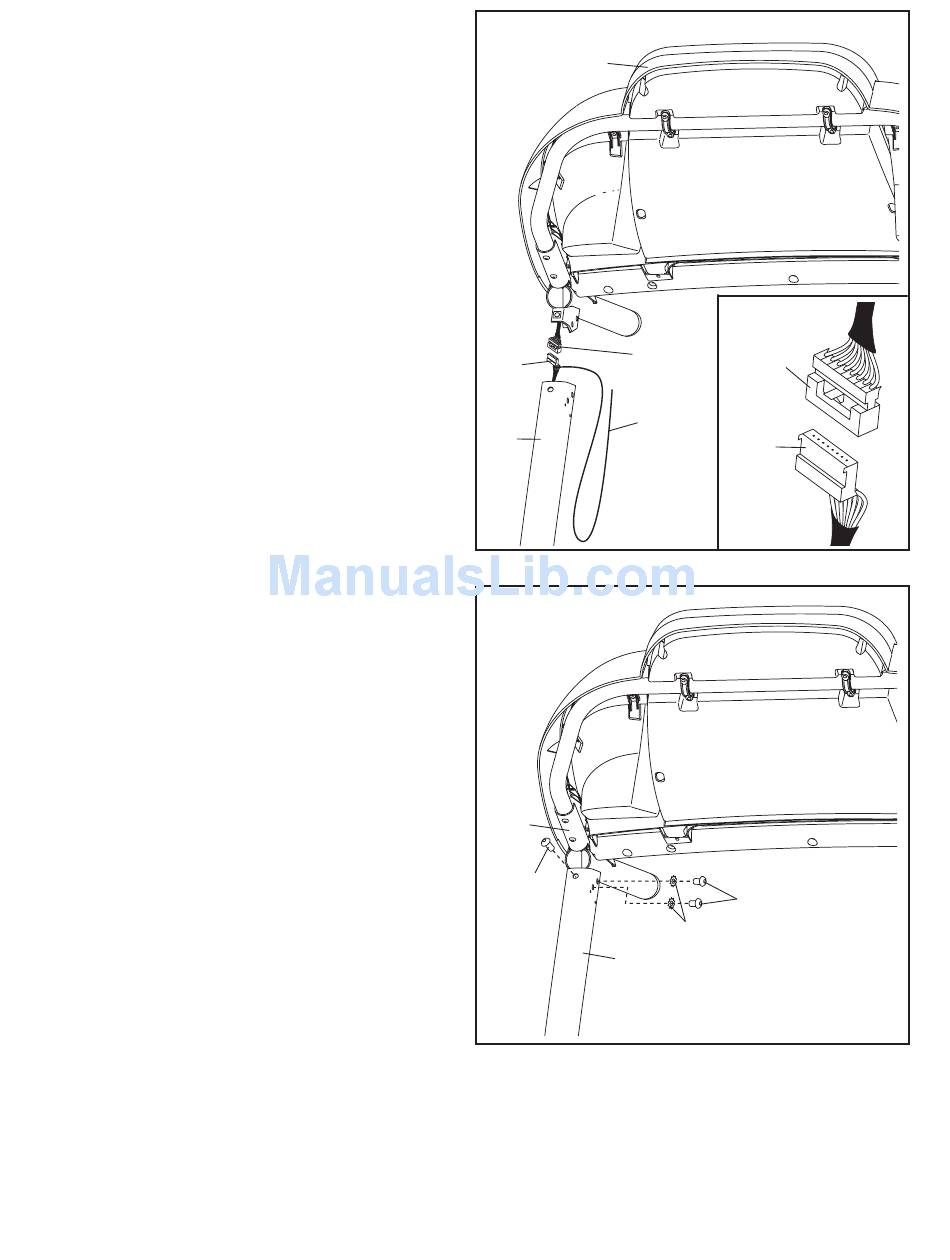

11. Y anınızda konsol tertibatını Sağ Dikey Direğe
(89) yakın tutacak ikinci bir kişi olsun.
D ikey Direk Kablosunu (88) konsol kablo-
suna bağlayın. Eklenen küçük çizime bakın.
Konektörler, yerlerine doğru birlikte kolay
şekilde kaymalı ve yerlerine oturmalıdır.
Oturmadıkları takdirde, konektörlerden birini
çevirin ve tekrar deneyin. KONEKTÖRLERI
DÜZGÜN ŞEKILDE BAĞLAMAZSANIZ,
CIHAZIN ELEKTRIK AKSAMINI AÇTIĞINIZDA
KONSOL HASAR GÖREBILIR. Dikey Direk
Kablosundaki uzun bağı sökün. Ardından, ko-
nektörleri Sağ Dikey Direğe (89) sokun.
S ağ Dikey Direk (89) ve Sol Dikey Direk (göste-
rilmiyor) üzerindeki konsol tertibatını ayarlayın.
Kabloların kıstırılmadığından emin olun.
12. B ir adet M8 x 25mm Bağlantı Cıvatasını (5) ve
iki adet 5/16" x 5/8" Bağlantı Cıvatasını (113) iki
adet M8 Yıldız Puluyla (10) Sağ Dikey Direğe
(89) ve Sağ Tutaca (101) gösterildiği şekilde tak-
maya başlayın. Bağlantı Cıvatalarını şimdilik
gevşek bırakın.
S ol Tutacağı (gösterilmiyor) yukarıda tarif edil-
diği şekilde takın. Ardından, tüm altı Bağlantı
Cıvatasını iyice sıkın.
11
Konsol
Tertibatı
Konsol
88
Kablosu
Uzun
89
12
101
5
89
12
Konsol
Kablosu
Bağ
88
113
10
