Kärcher HDS 12/14-4 ST Instructions Manual page 406

1
24
11a
11b
23
22

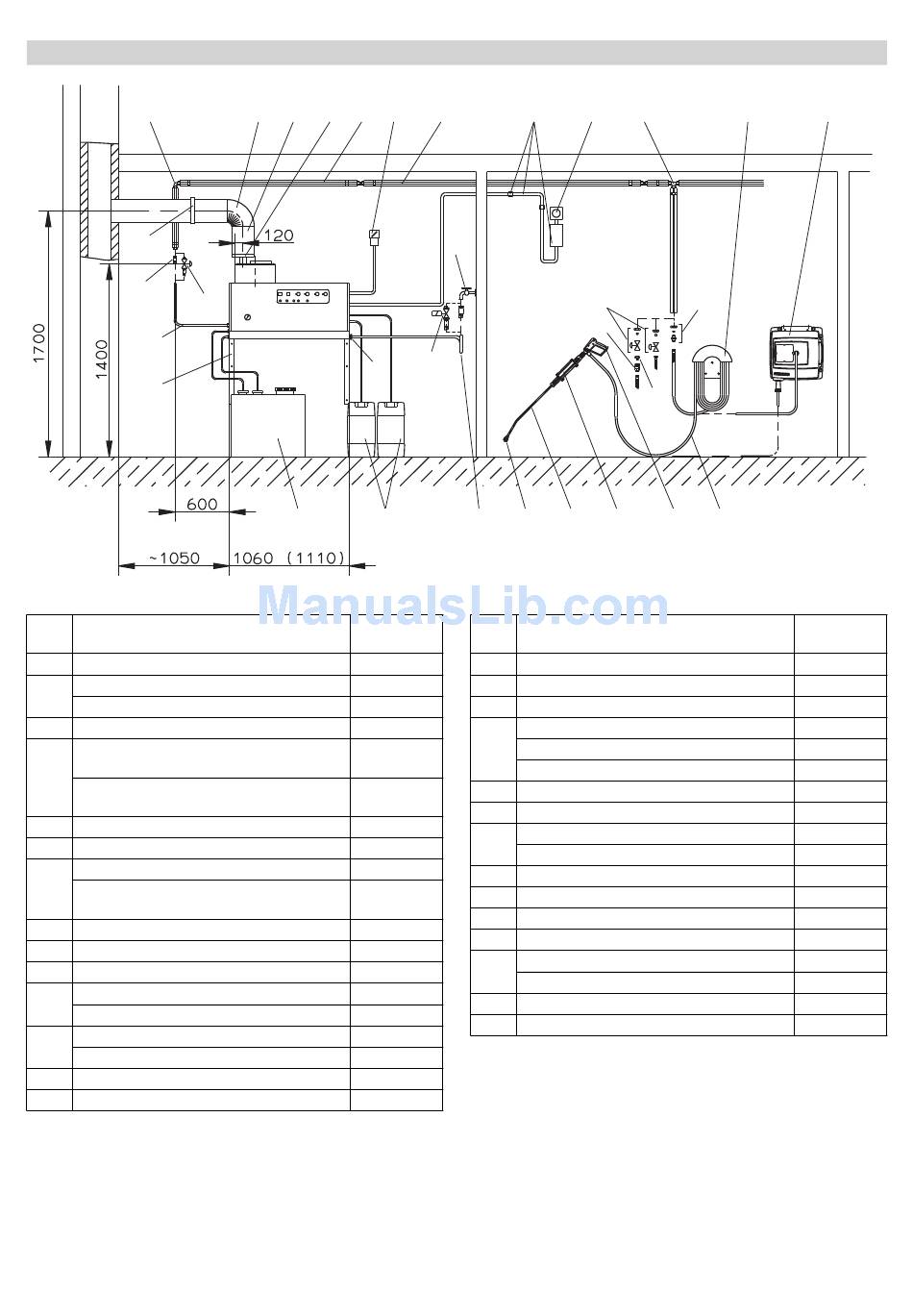

3. attēls
Poz. Instalācijas materiāls
1 Leņķa vītņsavienojums
2 Dūmvada līkums 90°
Dūmvada līkums 45°
3 Dūmvads
4 Dūmvada velkmes pārtraucējs
HDS 9/14-4
Dūmvada velkmes pārtraucējs
HDS 12/14-4
5 Siltumizolācija
6 Galvenais slēdzis
7 Cauruļvadu komplekts, cinkots tērauds
Cauruļvadu komplekts, nerūsējošs
tērauds
8 Tālvadības detaļu komplekts
9 Avārijas slēdža detaļu komplekts
10 T veida skrūvsavienojums
11a Pieslēgumcaurule, misiņš
Pieslēgumcaurule, nerūsējošs tērauds
11b Slēgvārsts NW 8, cinkots tērauds
Slēgvārsts NW 8, nerūsējošs tērauds
11c Ātrā savienotāja fiksētā detaļa
11d Ātrā savienotāja brīvā detaļa
406
Instalācijas materiāls
2 3 4 5 6
B 19a
21 20
Pasūtījuma
nr.
6.386-356
7.234-605
7.234-604
7.234-603
4.656-080
4.656-079
6.286-114
6.631-455
2.420-004
2.420-006
2.744-008
2.744-002
6.386-269
2.638-180
2.638-181
4.580-144
4.580-163
6.463-025
6.463-023
LV
7 8 9
A
11b
11d
19 18 17 16
Poz. Instalācijas materiāls
12 Šļūtenes turētājs
13 Šļūtenes uztīšanas trumulis
14 Augstspiediena šļūtene 10 m
15 Easypress rokas smidzinātājpistole
Regulēšanas poga HDS 9/14-4
Regulēšanas poga HDS 12/14-4
16 Smidzināšanas caurules turētājs
17 Strūklas padeves caurule
18 Sprauslas uzgalis HDS 9/14-4
Sprauslas uzgalis HDS 12/14-4
19 Ūdens šļūtene
19a Ūdens pievada magnētiskais vārsts
20 Tīrīšanas līdzekļa tvertne, 60 l
21 Šķidrā kurināmā tvertne 600 l
22 Sienas konsoles detaļu komplekts
Grīdas sastatņu detaļu komplekts
23 Augstspiediena šļūtene
24 Caurules apskava
16
-
10 12
11a
11c
15 14
Pasūtījuma
nr.
2.042-001
2.637-238
6.388-083
4.775-463
4.775-470
4.775-471
2.042-002
4.760-550
2.883-402
2.883-406
4.440-282
4.743-011
5.070-078
6.392-050
2.053-005
2.210-008
6.389-028
6.373-374
13
