Kärcher HDS 12/14-4 ST Instructions Manual page 233

1
24
11a
11b
23
22

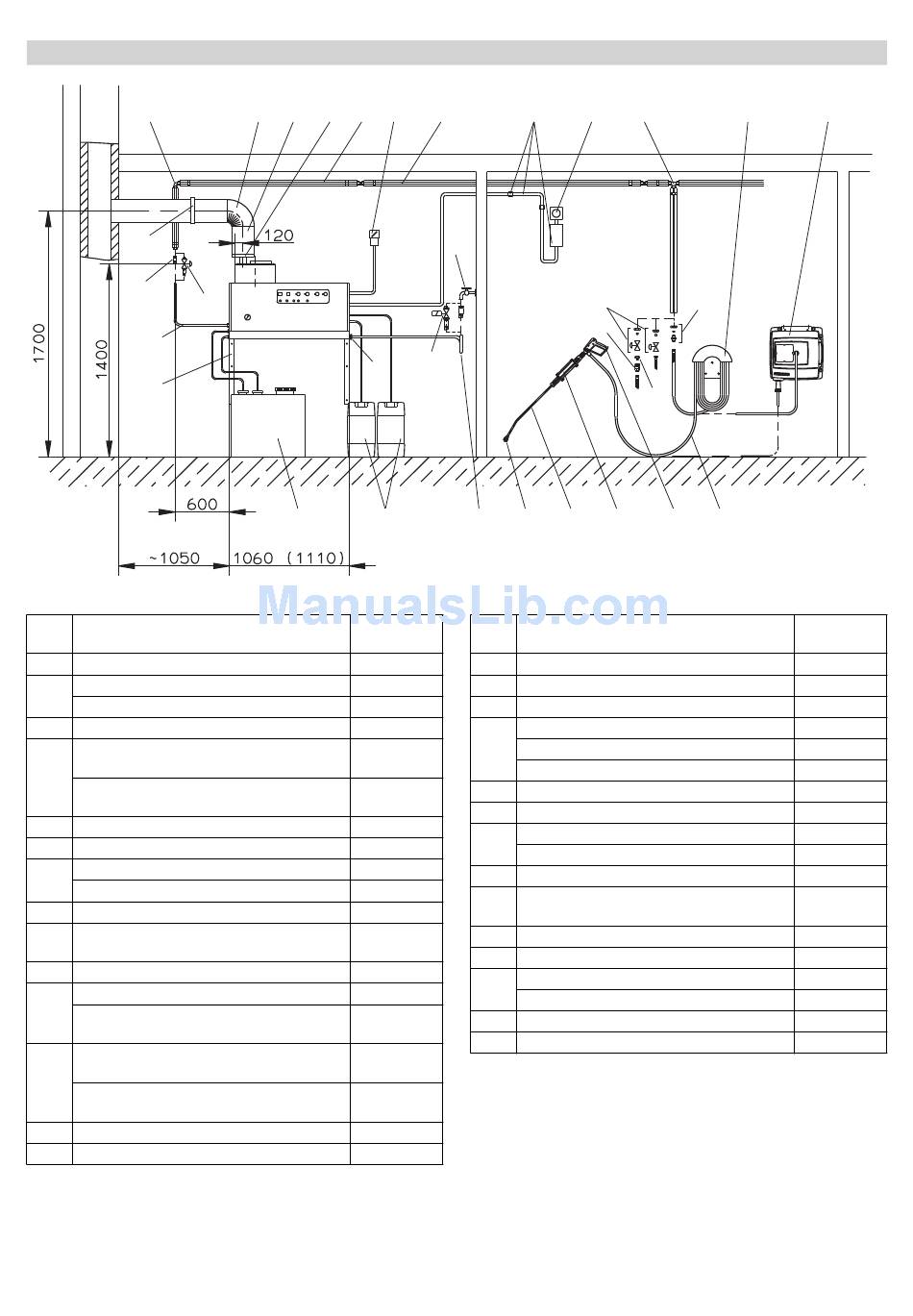

Εικόνα 3
Θέση Υλικό εγκατάστασης
1 Κοχλιωτές συνδέσεις σε γωνία
2 Καμπυλοσωλήνας αερολυμάτων 90°
Καμπυλοσωλήνας αερολυμάτων 45°
3 Σωλήνας αερολυμάτων
4 Διακόπτης απαγωγής σωλήνα αερολυμά-
των HDS 9/14-4
Διακόπτης απαγωγής σωλήνα αερολυμά-
των HDS 12/14-4
5 Θερμομόνωση
6 Γενικός διακόπτης
7 Σετ σωληνώσεων, γαλβανισμένος χάλυβας 2.420-004
Σετ σωληνώσεων, ανοξείδωτος χάλυβας 2.420-006
8 Σετ εξαρτημάτων, τηλεχειρισμός
9 Σετ εξαρτημάτων, διακόπτης εκτάκτου
ανάγκης (Not-Aus)
10 Σύνδεσμος Τ
11a Στηρίγματα σύνδεσης, ορείχαλκος
Σετ στηριγμάτων σύνδεσης, ανοξείδωτος
χάλυβας
11b Στρόφιγγα διακοπής NW 8, γαλβανισμέ-
νος χάλυβας
Στρόφιγγα διακοπής NW 8, ανοξείδωτος
χάλυβας
11c Σταθερό εξάρτημα ταχυσυνδέσμου
11d Χαλαρό εξάρτημα ταχυσυνδέσμου
Υλικό εγκατάστασης
2 3 4 5 6
B 19a
21 20
Κωδ. πα-
ραγγελίας
6.386-356
7.234-605
7.234-604
7.234-603
4.656-080
4.656-079
6.286-114
6.631-455
2.744-008
2.744-002
6.386-269
2.638-180
2.638-181
4.580-144
4.580-163
6.463-025
6.463-023
EL
7 8 9
A
11b
11d
19 18 17 16
Θέση Υλικό εγκατάστασης
12 Στήριγμα ελαστικού σωλήνα
13 Τύμπανο εύκαμπτου σωλήνα
14 Ελαστικός σωλήνας υψηλής πίεσης 10 m 6.388-083
15 Πιστολέτο χειρός Easypress
Περιστρεφόμενος ελεγκτής HDS 9/14-4
Περιστρεφόμενος ελεγκτής HDS 12/14-4 4.775-471
16 Ανάρτηση σωλήνα ρίψης
17 σωλήνας εκτόξευσης
18 Στόμιο ακροφυσίου HDS 9/14-4
Στόμιο ακροφυσίου HDS 12/14-4
19 Ελαστικός σωλήνας νερού
19a Ηλεκτρομαγνητική βαλβίδα προσαγωγής
νερού
20 Δεξαμενή απορρυπαντικού, 60 l
21 Δεξαμενή πετρελαίου θέρμανσης, 600 l
22 Σετ εξαρτημάτων επιτοίχιας κονσόλας
Σετ εξαρτημάτων σκελετού δαπέδου
23 Ελαστικός σωλήνας υψηλής πίεσης
24 Σφιγκτήρας
18
-
10 12
11a
11c
15 14
Κωδ. πα-
ραγγελίας
2.042-001
2.637-238
4.775-463
4.775-470
2.042-002
4.760-550
2.883-402
2.883-406
4.440-282
4.743-011
5.070-078
6.392-050
2.053-005
2.210-008
6.389-028
6.373-374
13
233
