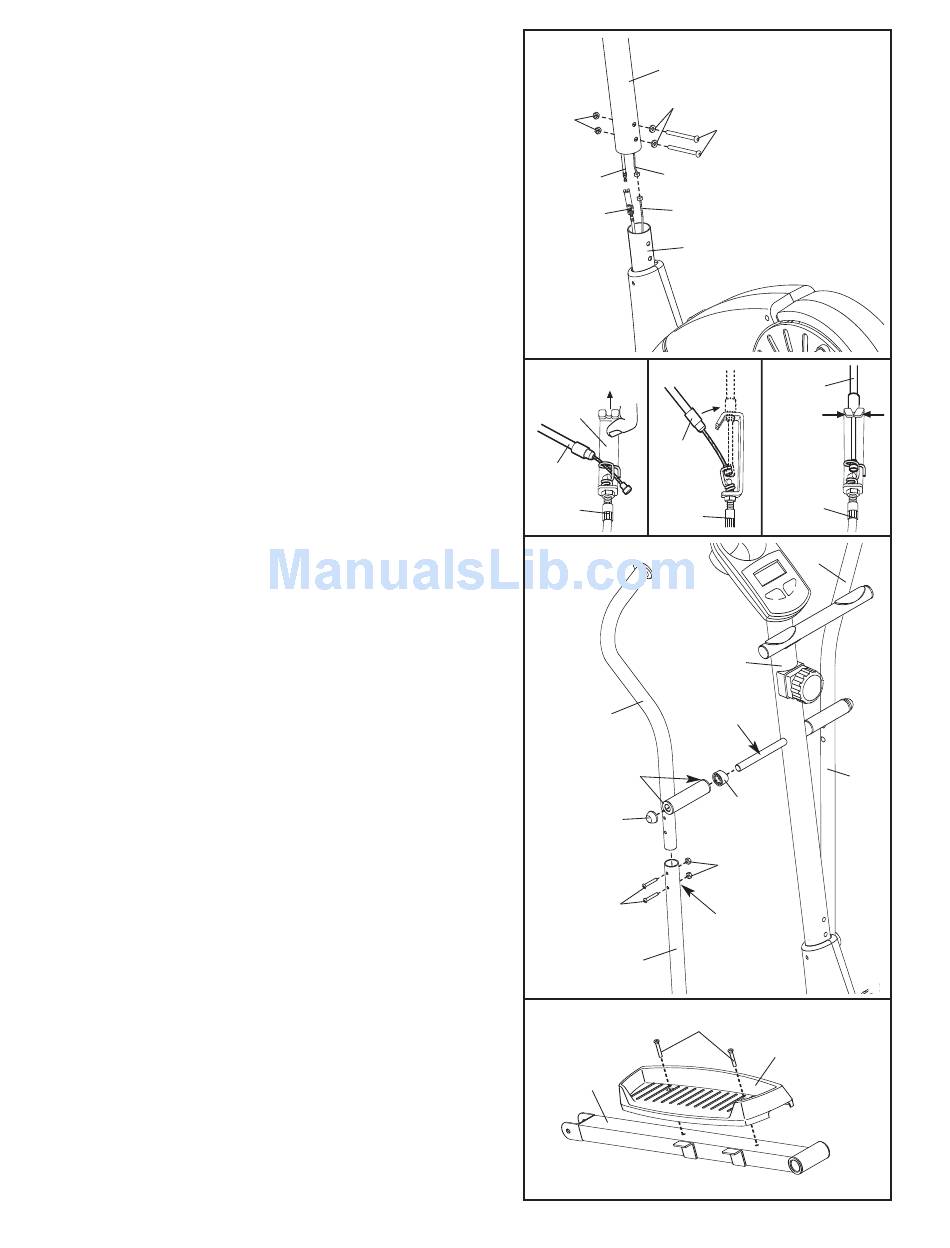

6. Pendant qu'une autre personne tient le Montant (2)
proche du Cadre (1), branchez le Fil Supérieure (44)
au Fil du Capteur Magnétique (53). Ensuite branchez
le Câble de Résistance (63) au Câble Inférieure (55)
de la manière suivante :
• Voir schéma A. Tirez le support en métal sur le Câble
Inférieure (55) vers le haut, puis insérez l'extrémité
du Câble de Résistance (63) dans l'attache de fil sur
le support en métal comme illustré.
• Voir schéma B. Tirez fermement le Câble de
Résistance (63) et glissez-le dans le support en
métal sur le Câble Inférieure (55) comme illustré.
• Voir schéma C. A l'aide d'une paire de pinces, serrez
les languettes sur la partie supérieure du support en
métal les unes contre les autres.
Poussez l'excès du câble et du fil dans le Cadre (1).
Glissez le Montant (2) sur le Cadre. Faites attention
de ne pas pincer les fils ou les câbles. Sécurisez le
Montant avec deux Boulons en Bouton de M10 x
68mm (48), deux Rondelles Fendues de M10 (59), et
deux Ecrous de Verrouillage en Nylon de M10 (33).
Ne serrez pas encore les Boulons en Bouton.
7. Identifiez le Guidon Gauche (6) qui est marqué avec
un autocollant. Insérez le Guidon Gauche dans l'un
des Bras du Guidon (5) ; assurez-vous que le Bras
du Guidon est tourné de manière à ce que les
trous hexagonaux sont dans le côté indiqué.
Attachez le Guidon Gauche dans un des Bras du
Guidon avec deux Boulons en Bouton de M8 x 38mm
(50) et des Écrous de Verrouillage en Nylon de M6
(27). Assurez-vous que les Écrous de Verrouillage
en Nylon sont à l'intérieur des trous hexagonaux.
Ne serrez pas complètement les Boulons en
Bouton maintenant.
Appliquez une petite quantité de la graisse incluse aux
axes gauche sur le Montant (2).
Assurez-vous qu'il y a deux Petite Bagues du Guidon
(49) dans le Guidon Gauche (6). Glissez une Bague
d'Espacement du Guidon (47) et le Guidon Gauche
sur l'axe gauche se trouvant sur le Montant (2) comme
indiqué. Assurez-vous que la Bague d'Espacement
du Guidon est tourné afin que le côté courbé fait
face au Montant. Enfoncez un Embout de l'Axe (14)
sur l'axe.
Répétez cette étape pour l'assemblage du Guidon
Droit (8) et de l'autre Bras du Guidon (5).
8. Identifiez le Bras de la Pédale Gauche (11). Attachez
une Pédale (13) au Bras de la Pédale Gauche avec
deux Boulons à Tête Plates de M6 x 48mm (36).
Attachez le autre Pédale au Bras de la Pédale Droit
(pas illustré) de la même manière.
6
33
63
55
A
Support
en Métal
63
55
7
6
49
14
50
5
8
11
6
2
Assurez-vous
59 que les fils et
câbles ne sont
48
pas pincés et
endommagés
44 pendant cette
étape.
53
1
B C
63
63
55
55
8
2
Graisse
47
27
Trous
Hexagonaux
36
13
5
