ProForm 545 Ekg Elliptical Manuale D'istruzioni page 7

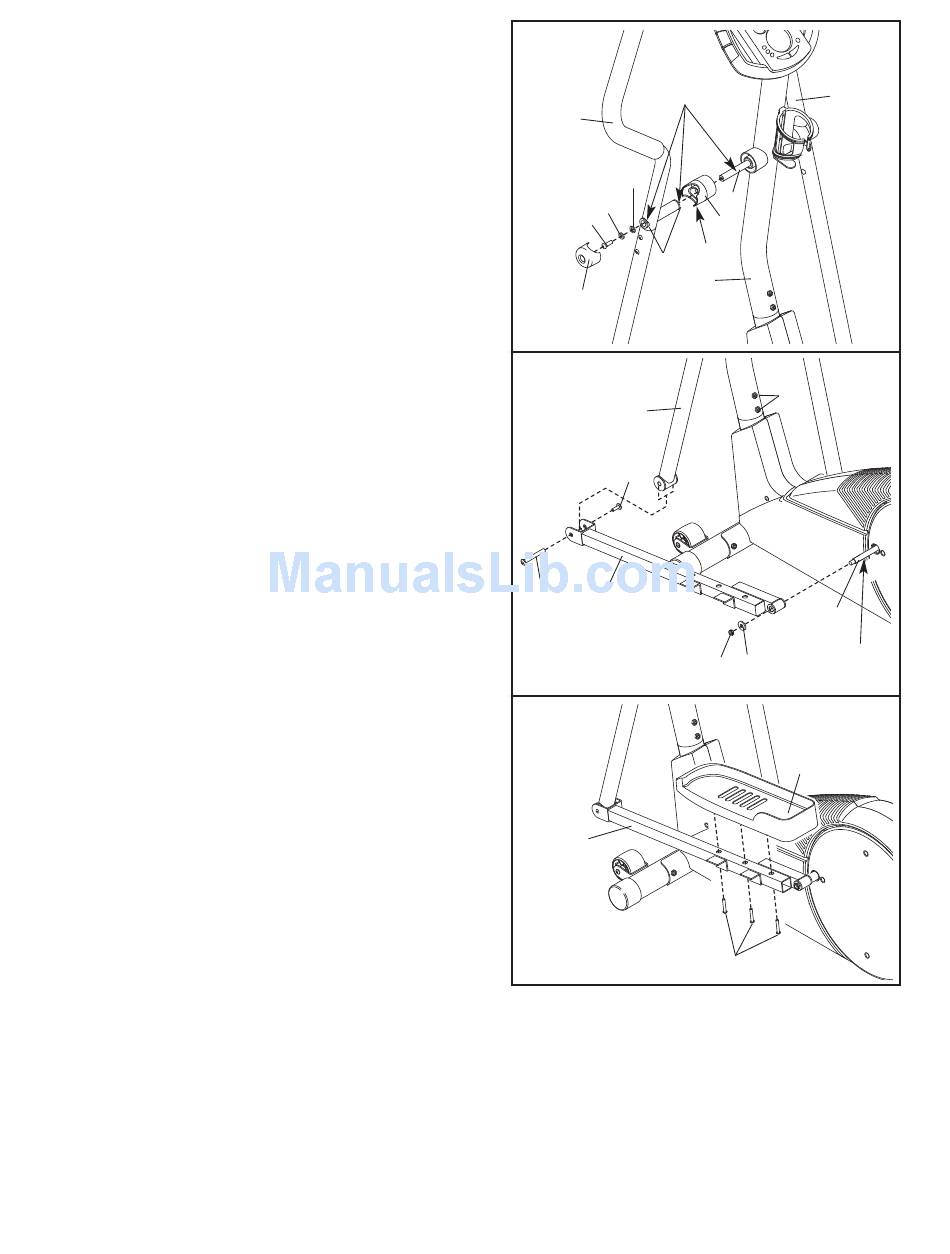

7. Applicare un abbondante strato di lubrificante (inclu-
so) sull'Asse del Perno (73) e due Rondelle da M8,5
(55). Inserire l'Asse del Perno sul Montante (2) e
centrarlo. Riapplicare il lubrificante su entrambe le
estremità dell'Asse del Perno.
Far scorrere lo Spaziatore del Manubrio (47) sul tubo
corto presente su ogni Manubrio (6,8) e ruotare lo
Spaziatore del Manubrio in modo tale che la freccia
piccola sia rivolta verso il pavimento. Successiva-
mente, far scorrere i Manubri sull'Asse del Perno
(73). Verificare che i Manubri siano montati cor-
rettamente.
Serrare una Vite con Nailon da M8 x 25mm (56) con
una Rondella da M8,5 (55) e una Rondella Ondulata
(75) in ogni estremità dell'Asse del Perno (73).
Orientare i due Cappucci del Manubrio (46) come raffi-
gurato e premere le linguette presenti sui Cappucci del
Manubrio nei due relativi Spaziatori del Manubrio (47).
8. Applicare una quantità generosa di grasso lubrifican-
te all'asse sul Disco Barra Trasversale (16) sinistro.
Infilare il Braccio Pedale Sinistro (11) sull'asse ed
attaccarlo con una Rondella Grande da M8,5 (35) ed
un Controdado in Nailon da M8 (38).
Inserire il Braccio Manubrio (5) sinistro nel sostegno
sull'estremità del Braccio Pedale Sinistro (11), ed
attaccarlo con un Set Bulloni Braccio Pedale (40).
Ripetere questa fase per attaccare il Braccio Pedale
destro (non mostrato).
Fare riferimento alla fase 6. Stringere i Bulloni a
Bottone da M8 x 45mm (50) nei Bracci Manubrio (5).
Stringere i due Bulloni a Bottone da M10 x 76mm (27).
9. Trovare il Pedale Sinistro (13), il quale ha un bordino
sul lato destro. Attaccare il Pedale Sinistro al Braccio
Pedale Sinistro (11) con tre Viti Flangia da M4 x
19mm (36) come mostrato.
Attaccare il Pedale Destro al Braccio Pedale Destro
(non raffigurato) nello stesso modo.
10. Assicurarsi che tutte le parti siano appropriatamente avvitate prima di utilizzare l'trainer ellittico.
Proteggere il pavimento sotto il trainer ellittico con un tappeto.
7
Lubrificante
6
75
55
56
46
8
5
40
40
11
9
11
7
73
47
Freccia
49
2
27
16
Lubrificante
35
38
13
36
8
