MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI

Ispezionare e stringere spesso tutte le parti del trainer
ellittico. Sostituire immediatamente qualsiasi parte
logorata. Per pulire il trainer ellittico, utilizzare un
panno umido e una piccolo quantità di un detergente
leggero. Non usare solventi o abrasivi. Per evitare
di danneggiare la consolle, tenere sostanze liquide
lontano dalla consolle e tenere la consolle lontana
dalla luce diretta del sole.
Quando si immagazzina il trainer ellittico, rimuovere le
pile dalla consolle. Tenere il trainer ellittico in un posto
pulito, asciutto, lontano da umidità e polvere.
GUASTI DI CONSOLLE
Se la consolle non funzionasse appropriatamente,
cambiate le pile (vedere la fase 3 di montaggio a
pagina 5).

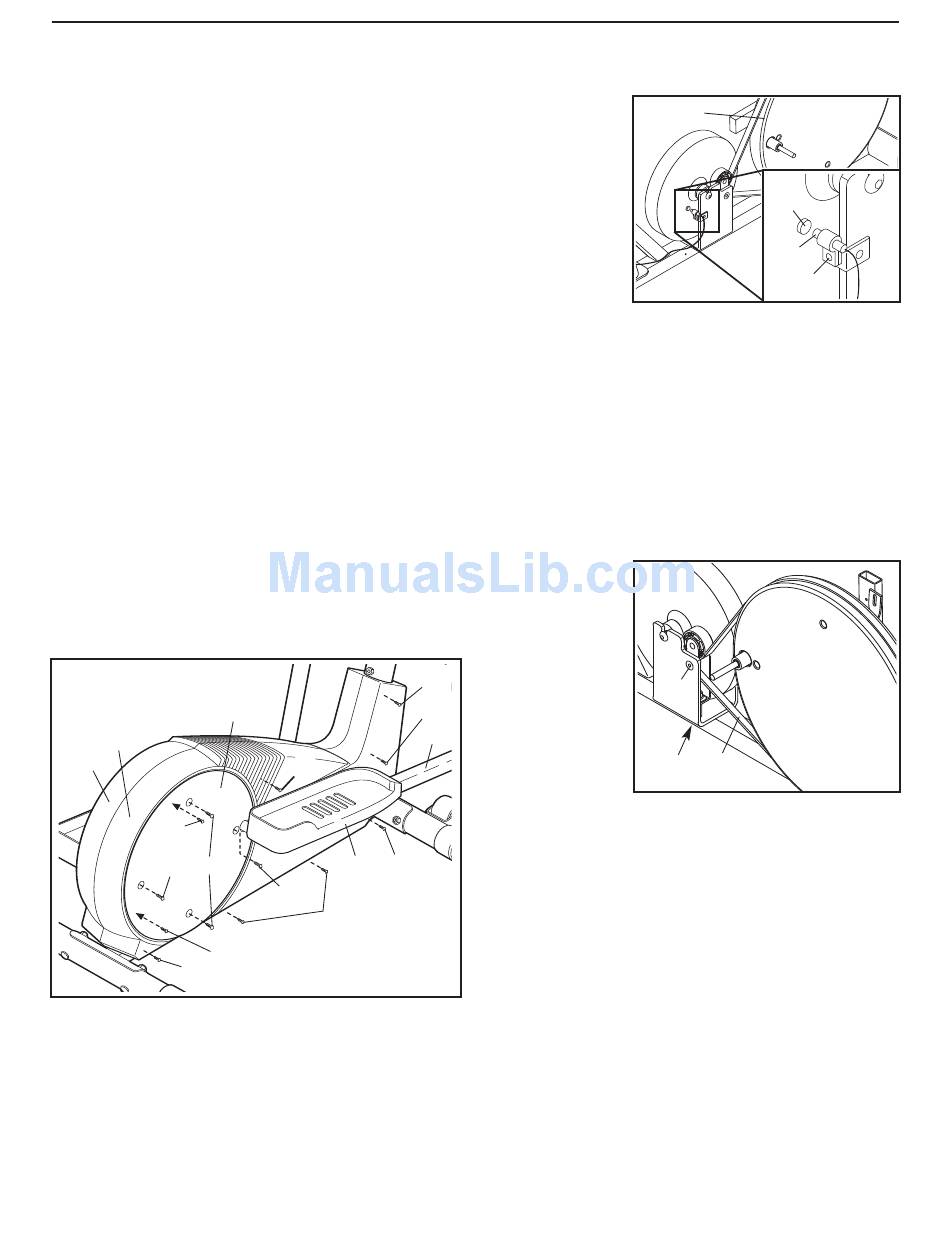

COME REGOLARE IL COMMUTATORE
Se la consolle non mostra una corretta elaborazione
dati, il commutatore dovrà essere regolato. Per rego-
lare il commutatore, prima fare riferimento alla fase 9
del montaggio a pagina 7 e rimuovere i pedali (13,
14). Dopo, fare riferimento alla fase 8 a pagina 7 e
rimuovere i bracci pedali (11, 12).
15
4
3
71
51 72
71
64
Dopo , rimuovere tutte le Viti (51, 72) dal Disco
Pedale (15) destro, e toglierlo. Rimuovere tutte le Viti
(71, 64) dal Pannello Laterale Destro (4), e rimuovere
il Pannello Laterale Destro. Rimuovere tutte le Viti
(52) dal Pannello Laterale Sinistro (3) e rimuovere il
Pannello Laterale Sinistro.
64
52
12
64
64
14
51
52
Dopo, localiz-
zare il Com-
mutatore (53).
Allentare, ma
non togliere,
la Vite (52)
indicata.
Avvicinare o
allontanare
leggermente il
Commutatore
dal Magnete
(58) sul volano. Riavvitare la Vite. Girare il Disco
Pedale (15) sinistro per un po'. Ripetere fino a quan-
do la Consolle darà una corretta elaborazione dati.
Quando il Commutatore (53) è regolato appropriata-
mente, riattaccare i Pannelli Laterali (3, 4), il Disco
Pedale (15) destro, i Bracci Pedali (11, 12) ed i Pedali
(13, 14).
COME REGOLARE LA CINGHIA GUIDA
Se potete sen-
tire i pedali sci-
volare mentre
state pedalan-
do, anche
quando la resi-
stenza è confi-
gurata al mas-
simo livello, la
Cinghia Guida
(19) potrebbe
aver bisogno di
essere regola-
ta. Per regolare la Cinghia Guida, deve rimuovere
entrambi i pannelli laterali. Vedere le istruzioni a sini-
stra e rimuovere i pannelli laterali.
Dopo, allentare la Vite a Testa Piatta da M8 x 22mm
(26) e girare la Vite da M10 x 60mm (62) fino a che la
Cinghia Guida (19) sia stretta. Quando la Cinta Guida
è stretta, stringere la Vite a Testa Piatta. Riattaccare i
Pannelli Laterali.
12
15
58
53
52
26
19
62
