MI950
LGA775 CoreÔ 2 Duo
®
Intel
Q45 Chipset
Mini­ITX Motherboard

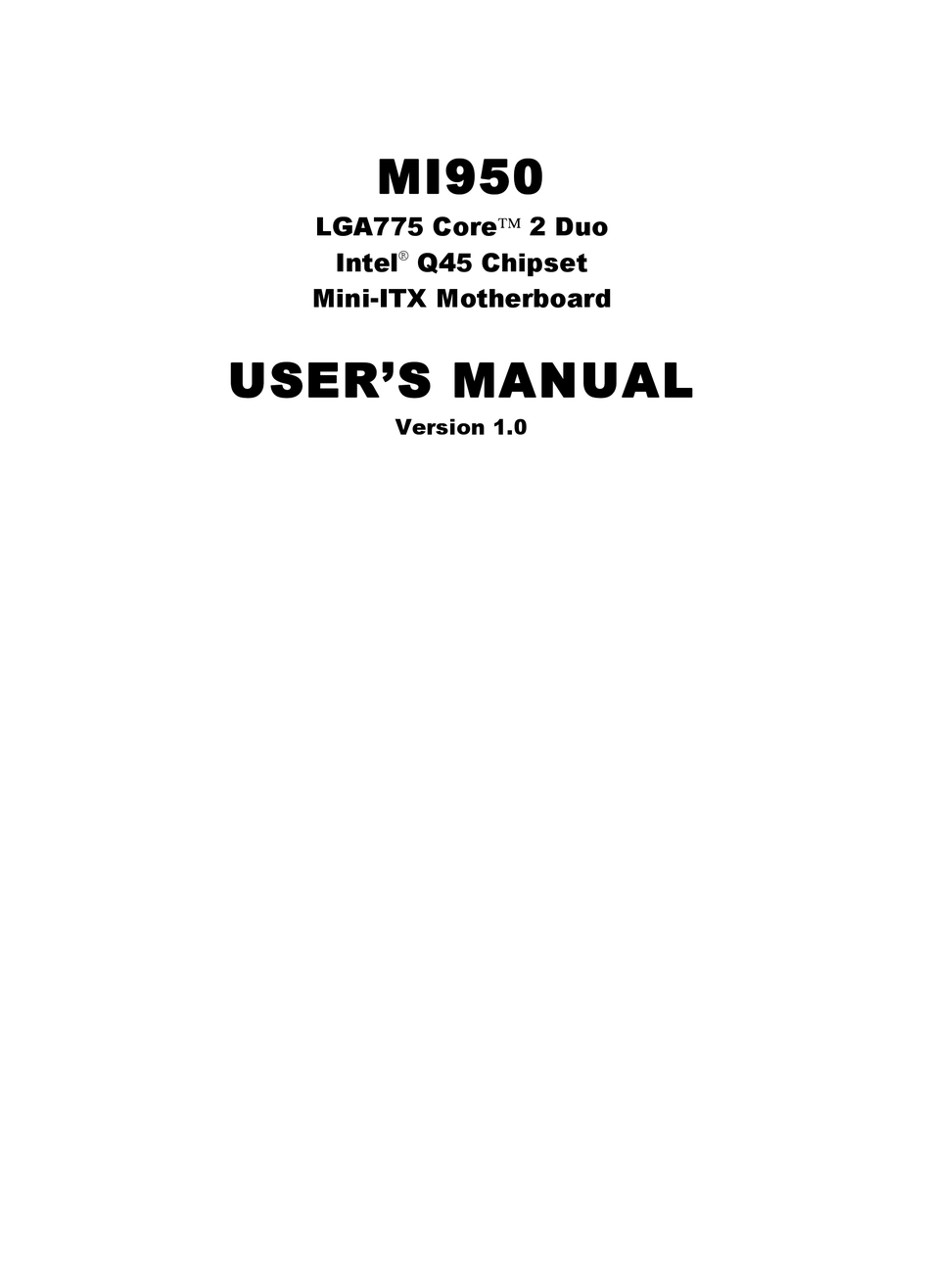

USER'S MANUAL
Version 1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MI950 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for IBASE Technology MI950

Summary of Contents for IBASE Technology MI950

  • Page 1 MI950 LGA775 CoreÔ 2 Duo ® Intel Q45 Chipset Mini­ITX Motherboard USER’S MANUAL Version 1.0...
  • Page 2 Acknowledgments  Award is a registered trademark of Award Software International,  Inc.  PS/2 is a trademark of International Business Machines  Corporation.  Intel is a trademark or registered trademark of Intel Corporation.  Microsoft Windows is a registered trademark of Microsoft  Corporation.  Winbond is a registered trademark of Winbond Electronics  Corporation.  All other product names or trademarks are properties of their  respective owners.

  • Page 3: Table Of Contents

    Checklist ................1  Product Description............2  Specifications ..............3  Board Dimensions .............4  Installations ............5  Installing the CPU .............6  ATX Power Installation.............6  Installing the Memory............7  Setting the Jumpers............8  Connectors on MI950 ............11  BIOS Setup ............20  Drivers Installation ........43  Intel Chipset Software Installation Utility......44  Intel Graphics Driver Installation........46  Realtek HD Code Audio Driver Installation .....48  LAN Drivers Installation ..........51  Intel Matrix Storage Manager Driver .......53  Intel Management Engine Interface ........55  Intel Active Management Technology ......57  Appendix ............61  A. I/O Port Address Map..........61  B. Interrupt Request Lines (IRQ)........62  C. Watchdog Timer Configuration........63 MI950 User’s Manual  ...
  • Page 4 This page is intentionally left blank. MI950 User’s Manual  ...

  • Page 5: Introduction

    INTRODUCTION Introduction  Checklist  Your MI950 Core 2 Duo motherboard package should include the items  listed below:  ·  The MI950 motherboard  ·  This User’s manual  ·  1 x I/O shield  ·  1 x serial port cable  ·  2 x SATA cable  ·  1 CD containing the following:  ·  Chipset Drivers  ·  Flash Memory Utility MI950 User’s Manual  ...

  • Page 6: Product Description

    INSTALLATIONS Pr oduct Descr iption  The MI950 Mini­ITX motherboard is designed for either the Intelâ Coreä2 Duo or Coreä2 Quad processors of up to 1333MHz FSB.  It is based on the Intel’s Q45 Express chipset and it comes with  two single­channel DDR3 memory slots and 8GB memory  capacity for faster system responsiveness and support of 64­bit  computing.  Dual independent display comes to life with the onboard Intelâ Q45 integrated graphics for CRT and DVI display interface. LAN  functionality is supported with a single or dual two Gigabit  Ethernet controllers.  MI950 is supports high­end features including high definition  audio, ten fast USB 2.0 ports, four SATAII and an eSATA port,  watchdog timer, digital I/O and four serial ports. Board  dimensions are 170mm by 170mm.  MI950 FEATURES Supports Intel® Core™2 Quad / Core™2 Duo /  · Pentium® Dual Core/ Celeron® processors 800MHz/1066MHz/1333MHz FSB · DDR3 DIMM x2, Max. 8GB · Single Gigabit LAN or dual Gigabit LAN · Integrated Q45 VGA for CRT & DVI interface · 10x USB 2.0, 4x SATA II, 1x eSATA, 4x COM · HD audio, Watchdog timer, 1x PCI ·...

  • Page 7: Specifications

    Fintek 81216 :COM3 (RS232)+ COM 4 (RS232)  Digital IO  4 in & 4 out  TPM1.2  N/A  Keyboard/Mouse  Via pin­header (For testing purpose only)  Connector  Expansion Slots  PCI x1  Edge Connector:  COM1, DVI+VGA, GbE RJ­45 + dual USB stack connector  x2, Dual USB + e SATA stack connector,  RCA Jack 3x1 for HD Audio  On Board  SATA x4 for 4 ports SATAI/SATAII,  Header/Connector  2x4 pins pin­header x2 for 4 ports USB  2x5 pins pin­header x1 for front panel audio  2x5 pins pin­header x1 for COM2  2x10 pins pin­header for COM3, COM4  2x5 pins pin­header x1 for Digital IO  Watchdog Timer  Yes (256 segments, 0, 1, 2…255 sec/min)  System Voltage  +5V, +3.3V, +12V, ­12V, 5VSB (2A)  Other  LAN Wakeup, RAID  RoHS  Yes  Board Size  170mm x 170mm MI950 User’s Manual  ...

  • Page 8: Board Dimensions

    INSTALLATIONS Boar d Dimensions MI950 User’s Manual  ...

  • Page 9: Installations

    INSTALLATIONS Installations  This  section  provides  information  on  how  to  use  the  jumpers  and  connectors on the MI950 in order to set up a workable system. The topics  covered are:  Installing the CPU................6  ATX Power Installation ..............6  Installing the Memory................ 7  Setting the Jumpers................8  Connectors on MI950............... 11 MI950 User’s Manual  ...

  • Page 10: Installing The Cpu

    INSTALLATIONS Installing the CPU  The  MI950  motherboard  supports  an  LGA  775  processor  socket  for  Intel® Core 2 Duo processors.  The  LGA  775  processor  socket  comes  with  a  lever  to  secure  the  processor. Refer to the pictures below, from left to right, on how to place    Please  note  that  the  cover  of  the  the  processor  into  the  CPU  socket.

  • Page 11: Installing The Memory

    INSTALLATIONS Installing the Memor y  The  MI950  motherboard  supports  two  DDR3  memory  sockets  for  a  maximum total memory of 8GB. It supports DDR3 800/1066MHz.  Basically, the system memory interface has the following features:  Supports two 64­bit wide DDR data channels  Available bandwidth up to 6.4GB/s (DDR3 1066) for two­channel  mode.  Supports  512Mb, 1Gb, 2Gb DDR3 technologies.  Supports only x8, x16, DDR3 devices with four banks  Supports only unbuffered DIMMs  Supports opportunistic refresh  Up to 32 simultaneously open pages (four per row, four rows  maximum) MI950 User’s Manual  ...

  • Page 12: Setting The Jumpers

    INSTALLATIONS Setting the J umper s  Jumpers are used on the motherboard are used to select various settings  and features according to your needs and applications. Contact your  supplier if you have doubts about the best configuration for your needs.  The following lists the connectors and their respective functions.  Jumper Locations on MI950/MI950F/MI950AF......... 9  JP4: ME (Management Engine) – Disabled / pin closed ....10  JP5: Clear CMOS Contents.............. 10  JP1, JP2, JP3: RS232/422/485 (COM2) Selection ......10 MI950 User’s Manual  ...
  • Page 13 INSTALLATIONS Jumper Locations on MI950/MI950F/MI950AF  Jumper Locations on MI950/MI950F/MI950AF ......... 9  JP4: ME (Management Engine) – Disabled / pin closed ....10  JP5: Clear CMOS Contents .............. 10  JP1, JP2, JP3: RS232/422/485 (COM2) Selection......10 MI950 User’s Manual  ...
  • Page 14 Setting  Function  Pin 1­2  Normal  Short/Closed  Pin 2­3  Clear CMOS  Short/Closed  JP1, JP2, JP3: RS232/422/485 (COM2) Selection  COM2 is selectable for RS232, RS­422 and RS­485.  COM2  RS­232  RS­422  RS­485  Function  JP1:  JP1:  JP1:  1­2  3­4  5­6  Jumper  Setting  JP2:  JP2:  JP2:  (pin closed)  3­5 & 4­6  1­3 & 2­4  1­3 & 2­4  JP3:  JP3:  JP3:  3­5 & 4­6  1­3 & 2­4  1­3 & 2­4 MI950 User’s Manual  ...

  • Page 15: Connectors On Mi950

    INSTALLATIONS Connector s on MI950  The connectors on MI950 allows you to connect external devices such as  keyboard,  floppy  disk  drives,  hard  disk  drives,  printers,  etc.  The  following  table  lists  the  connectors  on  MI950  and  their  respective  functions.  ATX2: 24­pin ATX Power Connector ..........13  ATX1: ATX 12V Power Connector..........13  DDRIII1: Channel A DDR3 Socket..........13  DDRIII2: Channel B DDR3 Socket ..........13  CPU_FAN1:  CPU Fan Power Connector ......... 13  SYS_FAN1:  system Fan1 Power Connector ........13 ...
  • Page 16 CN1: Serial Ports(COM1) ........................... 15  CN2: DVI+CRT Connector......................... 16  CN3: ESATA & USB8/USB9 Connector....................16  CN4: Line­in, Line­out & Microphone Connector..................16  CN5: Gigabit LAN  (Intel 574L) RJ­45 &USB 6/7 Connector..............16  CN6: Gigabit LAN (Intel 567LM) RJ­45&USB 4/5 Connector..............16  SATA1~SATA4: SATAII Connectors......................16  J1: Digital I/O Connector (4 in, 4 out) ......................16  J3: Keyboard & Mouse Connector (Testing use only) ................17  J5: SPI Debug Tools Port (Factory use only) ....................17  J6: USB2/USB3 Connector.......................... 17  J7: USB0/USB1 Connector.......................... 17  J8: Power LED ............................. 17  J9: System Function Connector........................17  J10: COM3, COM4 Serial Port (DF11 Connector)..................18 MI950 User’s Manual  ...

  • Page 17: Atx2: 24­Pin Atx Power Connector

    24  12  +3.3V  ATX1: ATX 12V Power Connector  This connector supplies the CPU operating voltage.  Pin #  Signal Name  1  Ground  2  Ground  3  +12V  4  +12V  DDRIII1: Channel A DDR3 Socket  DDRIII2: Channel B DDR3 Socket  CPU_FAN1:  CPU Fan Power Connector  Pin #  Signal Name  1  Ground  2  +12V  3  Rotation detection  4  Control  SYS_FAN1:  system Fan1 Power Connector  Pin #  Signal Name  1  Ground  2  +12V MI950 User’s Manual  ...
  • Page 18 INSTALLATIONS 3  Rotation detection MI950 User’s Manual  ...

  • Page 19: Sys_Fan2: System Fan2 Power Connector

    2  RX  TX+  DATA+  3  TX  RX+  NC  4  DTR  RX­  NC  5  Ground  Ground  Ground  6  DSR  NC  NC  7  RTS  NC  NC  8  CTS  NC  NC  9  RI  NC  NC  10  NC  NC  NC  MI950 User’s Manual  ...

  • Page 20: Cn2: Dvi+Crt Connector

    3  TX­  4  Ground  5  RX­  6  RX+  7  Ground  J1: Digital I/O Connector (4 in, 4 out)  This 10­pin digital I/O connector supports TTL levels and is used to  control external devices requiring ON/OFF circuitry.  Signal Name  Pin #  Pin #  Signal Name  Ground  1  2  +5V  Out3  3  4  Out1  Out2  5  6  Out0  IN3  7  8  IN1  IN2  9  10  MI950 User’s Manual  ...
  • Page 21 Signal Name  Pin  Pin  Signal Name  Vcc  1  2  Ground  D0­  3  4  D1+  D0+  5  6  D1­  Ground  7  8  Vcc  J8: Power LED  The power LED indicates the status of the main power switch.  Pin #  Signal Name  1  Power LED  2  No connect  3  Ground  J9: System Function Connector  ATX Power  ON Switch: Pins 1 and 2  This 2­pin connector is an “ATX Power Supply On/Off Switch” on the  system that connects to the power switch on the case. When pressed, the  power switch will force the system to power on. When pressed again, it  will force the system to power off. MI950 User’s Manual  ...
  • Page 22 6  5  TXD1  Clear to send  Transmit data  RI1  8  7  DTR1  Ringing indicator  Data terminal ready  Not used  10  9  Ground  DSR2  12  11  DCD2  RTS2  14  13  RXD2  CTS2  16  15  TXD2  RI2  18  17  DTR2  Not used  20  19  Ground  PCI1: PCI Slot (supports two masters) MI950 User’s Manual  ...
  • Page 23 INSTALLATIONS This page is intentionally left blank. MI950 User’s Manual  ...

  • Page 24: Bios Setup

    Standard CMOS Setup .............. 23  Advanced BIOS Features ............26  Advanced Chipset Features ............30  Integrated Peripherals ............... 32  Power Management Setup............35  PNP/PCI Configurations ............38  PC Health Status ............... 39  Frequency/Voltage Control ............40  Load Fail­Safe Defaults............. 41  Load Optimized Defaults ............41  Set Supervisor/User Password ........... 41  Save & Exit Setup..............41  Exit Without Saving..............41  2nd  SuperIO Device..............42 MI950 User’s Manual  ...

  • Page 25: Bios Introduction

    The  Award  BIOS  provides  a  Setup  utility  program  for  specifying  the  system configurations and settings. The BIOS ROM of the system stores  the Setup utility. When you turn on the computer, the Award BIOS is  immediately activated. Pressing the <Del> key immediately allows you  to enter the Setup utility. If you are a little bit late pressing the <Del>  key, POST (Power On Self Test) will continue with its test routines, thus  preventing you from invoking the Setup. If you still wish to enter Setup,  restart  the  system  by  pressing  the  ”Reset”  button  or  simultaneously  pressing the <Ctrl>, <Alt> and <Delete> keys. You can also restart by  turning the system Off and back On again. The following message will  appear on the screen:  Press  <DEL>  to  Enter  Setup  In general, you press the arrow keys to highlight items, <Enter> to  select, the <PgUp> and <PgDn> keys to change entries, <F1> for help  and <Esc> to quit.  When you enter the Setup utility, the Main Menu screen will appear on  the screen. The Main Menu allows you to select from various setup  functions and exit choices. MI950 User’s Manual  ...
  • Page 26 Advanced BIOS Features  Load Fail­Safe Defaults  Advanced Chipset Features  Load Optimized Defaults  Integrated Peripherals  Set Supervisor Password  Power Management Setup  Set User Password  PnP/PCI Configurations  Save & Exit Setup  PC Health Status  Exit Without Saving  ESC : Quit  á â à ß : Select Item  F10 : Save & Exit Setup  Time, Date, Hard Disk Type…  The section below the setup items of the Main Menu displays the control  keys for this menu. At the bottom of the Main Menu just below the  control keys section, there is another section, which displays    information on the currently highlighted item in the list. Note:  If the system cannot boot after making and saving system  changes with Setup, the Award BIOS supports an override to  the CMOS settings that resets your system to its default.  Warning:  It is strongly recommended that you avoid making any  changes to the chipset defaults. These defaults have been  carefully chosen by both Award and your system  manufacturer to provide the absolute maximum performance  and reliability. Changing the defaults could cause the system  to become unstable and crash in some cases. MI950 User’s Manual  ...

  • Page 27: Standard Cmos Setup

    None  IDE Channel 2 Master  None  IDE Channel 3 Master  None  IDE Channel 4 Master  None  IDE Channel 4 Slave  None  Video  EGA/VGA  Halt On  All, but keyboard  Base Memory  640K  Extended Memory  2086912K  Total Memory  2087936K  At the bottom of the menu are the control keys for use on this menu. If  you need any help in each item field, you can press the <F1> key. It will  display the relevant information to help you. The memory display at the  lower right­hand side of the menu is read­only. It will adjust  automatically according to the memory changed. The following  describes each item of this menu.  Date  The date format is:  Day :  Sun to Sat  Month :  1 to 12  Date :  1 to 31  Year  :  1999 to 2099 MI950 User’s Manual  ...
  • Page 28 Press <Enter> to configure the hard disk. The selections include Auto,  Manual,  and  None.  Select  ‘Manual’  to  define  the  drive  information  manually. You will be asked to enter the following items.  Capacity :  Capacity/size of the hard disk drive  Cylinder  :  Number of cylinders  Head :  Number of read/write heads  Pr ecomp :  Write precompensation  Landing Zone :  Landing zone  Sector  :  Number of sectors  The Access Mode selections are as follows:  CHS  (HD < 528MB)  LBA  (HD > 528MB and supports Logical Block Addressing)  Large  (for MS­DOS only)  Auto MI950 User’s Manual  ...
  • Page 29 MONO  For Hercules or MDA adapters.  Halt On  This field determines whether or not the system will halt if an error is  detected during power up.  No errors  The system boot will not be halted for any error  that may be detected.  All errors  Whenever the BIOS detects a non­fatal error,  the system will stop and you will be prompted.  All, But Keyboard  The  system  boot  will  not  be  halted  for  a  keyboard error; it will stop for all other errors  All, But Diskette  The system boot will not  be  halted  for  a  disk  error; it will stop for all other errors.  All, But Disk/Key  The system boot will not be halted  for  a  key­  board or disk error; it will stop for all others. MI950 User’s Manual  ...

  • Page 30: Advanced Bios Features

    “Bootable  add­in  Cards”  which  refers  to  other  external  devices.  CPU L3 Cache  This feature is enabled.  Removable Device Priority  Press Enter to configure the device priority order.  Virus Warning  If this option is enabled, an alarm message will be displayed when trying  to write on the boot sector or on the partition table on the disk, which is  typical of the virus.  Quick Power On Self Test  When enabled, this field speeds up the Power On Self Test (POST) after    Enabled the  system  is  turned  on.  If  it  is  set  to ,  BIOS  will  skip  some  items. MI950 User’s Manual  ...
  • Page 31 BIOS SETUP MI950 User’s Manual...
  • Page 32 250msec.  item is set to Security Option  This field allows you to limit access to the System and Setup. The default  Setup System, value is . When you select the system prompts for the User    Setup, Password  every  time  you  boot  up.  When  you  select   the  system  always boots up and prompts for the Supervisor Password only when the  Setup utility is called up.  APIC Mode  APIC  stands  for  Advanced  Programmable  Interrupt  Controller.  The   Enabled default setting is MI950 User’s Manual  ...
  • Page 33 This  configuration  is  supported  only  with  MI950AF  (with  iAMT   Disabled function). The default setting is .  Baud Rate  This  configuration  is  supported  only  with  MI950AF  (with  iAMT   19200 function).  The default setting is .  Agent after boot  This  configuration  is  supported  only  with  MI950AF  (with  iAMT   Enabled function). The default setting is MI950 User’s Manual  ...

  • Page 34: Advanced Chipset Features

      Enabled The  setting  of   allows  caching  of  the  system  BIOS  ROM  at  F000h­FFFFFh,  resulting  in  better  system  performance.    However,  if  any program writes to this memory area, a system error may result.  Memory Hole At 15M­16M  In order to improve performance, certain space in memory can be  reserved for ISA cards.  This memory must be mapped into the memory  Enabled  Disabled space below 16 MB. The choices are  and .  PCI Express Root Port Func  Press Enter to configure this field.  Disable MCHBAR MMIO  By default, this feature is enabled. MI950 User’s Manual  ...
  • Page 35 BIOS SETUP VT­d  By default, this feature is disabled.  Intel AMT Configuration  This configuration is supported only with MI950AF (with iAMT  function).  VGA Setting  The fields under  the  On­Chip  VGA  Setting  and  their  default  settings  are:  PEG/On Chip VGA Control: Auto  On­Chip Frame Buffer Size: 32MB  DVMT Mode: Enabled  DVMT/FIXED memory Size: 256MB  PAVP Mode: Lite MI950 User’s Manual  ...

  • Page 36: Integrated Peripherals

    Enabled  ITEM HELP  High Definition Audio  Onboard LAN Boot ROM  Disabled  Phoenix ­ AwardBIOS CMOS Setup Utility  SuperIO Dev ice  ITEM HELP  Onboard Serial Port 1  3F8/IRQ4  Menu Level  >  Onboard Serial Port 2  2F8/IRQ3  PWRON After PW R­Fail  Off  Phoenix ­ AwardBIOS CMOS Setup Utility  nd  2  Super IO Dev ice  220h  ITEM HELP  Onboard Serial Port 3  IRQ5  Menu Level  >  Serial Port 3 Use IRQ  228h  Onboard Serial Port 4  IRQ7 Serial Port 4 Use IRQ  MI950 User’s Manual  ...
  • Page 37   Auto   33Mb/sec  with  the  Ultra  DMA/33  feature.  The  options  are   and Disabled .  SATA Mode  The  setting  choices  for  the  SATA  Mode  are  IDE,  RAID  and  AHCI  Mode. Select [IDE] if you want to have SATA function as IDE.  Select [AHCI] for Advanced Host Controller Interface (AHCI) feature,  with improved SATA performance with native command queuing &  native hot plug. Select [RAID] to use SATA as RAID function. RAID  (MI950 supports  function is supported on the board if it uses ICH10DO. 4 x SATA with RAID.) MI950 User’s Manual  ...
  • Page 38 Enabled Disabled The options for this field are . By default, this field  Enabled is set to .  USB 2.0 Controller  Enabled Disabled The options for this field are . By default, this field  Enabled is set to . In order to use USB 2.0, necessary OS drivers must be    Please  update  your  system  to  Windows  2000  SP4  or  installed  first. Windows XP SP2.  USB Keyboard/Mouse/Storage Function  Enabled Disabled The options for this field are . By default, this field  Enabled is set to MI950 User’s Manual  ...

  • Page 39: Power Management Setup

    0 : 0 : 0  ** Reload Global Timer Events **  Disabled  Primary IDE 0  Disabled  Primary IDE 1  Disabled  Secondary IDE 0  Disabled  Secondary IDE 1  Disabled  FDD, COM, LPT Port  Disabled  PCI PIRQ[A­D] #  Enabled  HPET Support  32­bit mode  HPET Mode  ACPI Function  Enable  this  function  to  support  ACPI  (Advance  Configuration  and  Power Interface).  ACPI Suspend   S1(POS) The default setting of the ACPI Suspend mode is .  RUN VGABIOS if S3 Resume   Auto The default setting of this field is MI950 User’s Manual  ...
  • Page 40 This  field  defines  the  power­off  mode  when  using  an  ATX  power    Instant  Off supply.  The   mode  allows  powering  off  immediately  upon  Delay 4 Sec pressing the power button. In the  mode, the system powers  off  when  the  power  button  is  pressed  for  more  than  four  seconds  or  enters the suspend mode when pressed for less than 4 seconds. MI950 User’s Manual  ...
  • Page 41 HPET  stands  for  High  Precision  Event  Timer.  HPET  can  produce  periodic interrupts at a much higher resolution than the RTC and is used  to  synchronize  multimedia  streams,  providing  smooth  playback  and  reducing the need to use other timestamp calculations such as an x86  CPU's RDTSC  instruction.  HPET  is  not  supported  in  Windows  XP,  Windows Server 2003, or earlier Windows versions. HPET is supported  .  under Linux and Windows Vista. By default, this field is enabled HPET Mode  32­bit mode By default, this field is set to MI950 User’s Manual  ...

  • Page 42: Pnp/Pci Configurations

    Reset Configuration Data   Disabled.  The default value is Resources Controlled by  This PnP BIOS can configure all of the boot and compatible devices with  the use of a PnP operating system such as Windows 95.  PCI/VGA Palette Snoop  Some non­standard VGA display cards may not show colors properly.  This  field  allows  you  to  set  whether  or  not  MPEG  ISA/VESA  VGA  cards can work with PCI/VGA. When this field is enabled, a PCI/VGA  can  work  with  an  MPEG  ISA/VESA  VGA  card.  When  this  field  is  disabled, a PCI/VGA cannot work with an MPEG ISA/VESA card.  Maximum Payload Size  The default setting of the PCI Express Maximum Payload Size is 128. MI950 User’s Manual  ...

  • Page 43: Pc Health Status

    This field allows  the  user  to  set  the  temperature  by  which  the  system  automatically  shuts  down  once  the  threshold  temperature  is  reached.  This function can help prevent damage to the system that is caused by  overheating.  Temperatures/Fan Speeds/Voltages  These  fields  are  the  parameters  of  the  hardware  monitoring  function  feature of the board. The values are read­only values as monitored by the  system and show the PC health status. MI950 User’s Manual  ...

  • Page 44: Frequency/Voltage Control

    BIOS SETUP Frequency/Voltage Control  Phoenix ­ AwardBIOS CMOS Setup Utility  Frequency/Voltage Control  Disabled  ITEM HELP  Auto Detect PCI Clk  Disabled  Menu Level  >  Spread Spectrum  Default  CPU Host/SRC/PCI Clock  Auto Detect PCI Clk  This field enables or disables the auto detection of the PCI clock.  Spread Spectrum    This field sets the value of the spread spectrum. The default setting is Disabled . This field is for CE testing use only .  CPU Host/SRC/PCI Clock   Default This field is set as MI950 User’s Manual  ...

  • Page 45: Load Fail­safe Defaults

    To  disable  a  password,  just  press  the  <Enter>  key  when  you  are  prompted to enter the password. A message will confirm the password to  be disabled. Once the password is disabled, the system will boot and you  can enter Setup freely.  Save & Exit Setup  This  option  allows  you  to  determine  whether  or  not  to  accept  the  modifications. If you type “Y”, you will quit the setup utility and save all  changes  into  the  CMOS  memory.  If  you  type  “N”,  you  will  return  to  Setup utility.  Exit Without Saving  Select this option to exit the Setup utility without saving the changes you  have made in this session. Typing “Y” will quit the Setup utility without  saving the modifications. Typing “N” will return you to Setup utility. MI950 User’s Manual  ...

  • Page 46: 2Nd  Superio Device

    BIOS SETUP This page is intentionally left blank. MI950 User’s Manual  ...

  • Page 47: Drivers Installation

    DRIVERS INSTALLATION Drivers Installation  This section describes the installation procedures for software and  drivers under the Windows 2000, Windows XP and Windows Vista. The  software and drivers are included with the board. If you find the items  missing, please contact the vendor where you made the purchase. The  contents of this section include the following:  Intel Chipset Software Installation Utility......... 44  Intel Graphics Driver Installation............. 46  Realtek HD Code Audio Driver Installation........48  LAN Drivers Installation..............51  Intel Matrix Storage Manager Driver ..........53  Intel Management Engine Interface..........55  Intel Active Management Technology..........57  IMPORTANT NOTE:  After installing your Windows operating system (Windows  2000/XP/Vista), you must install first the Intel Chipset Software  Installation Utility before proceeding with the drivers installation. MI950 User’s Manual  ...

  • Page 48: Intel Chipset Software Installation Utility

    DRIVERS INSTALLATION Intel Chipset Softwar e Installation Utility  The Intel® Chipset Drivers should be installed first before the software  drivers to enable Plug & Play INF support for Intel chipset components.  Follow the instructions below to complete the installation under  Windows 2000/XP/Vista. (Before installing this utility, please update  your system to Windows 2000 SP4 or Windows XP SP2)   Intel   1. Insert the drivers DVD into the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers  Intel(R) Chipset Software  .  Click Installation Utility. MI950 User’s Manual  ...
  • Page 49 DRIVERS INSTALLATION Next 2. When the Welcome screen appears, click to continue. Click   to  accept  the  software  license  agreement  and  proceed  with  the  installation process.  Next 3. On the Readme Information screen, click to continue.  When the   Next Setup Progress screen appears, click  to continue.   Finish 4. Setup process is now complete. Click  to restart the computer. MI950 User’s Manual  ...

  • Page 50: Intel Graphics Driver Installation

    Intel Gr aphics Dr iver  Installation  To install the Graphics drivers, follow the steps below to proceed with  the installation.   Intel   1. Insert the drivers DVD into the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers  Intel(R) Q45 Chipset Family  .  Click Graphics Driver.   Next 2. When the Welcome screen appears, click to continue. Click   to  accept  the  software  license  agreement  and  proceed  with  the  installation process.   Next 3. On the Readme Information screen, click  to continue. MI950 User’s Manual  ...
  • Page 51 DRIVERS INSTALLATION  Next 4. When the Setup Progress screen appears, click  to continue.   Finish 5. Setup is complete. Click  to restart the computer. MI950 User’s Manual  ...

  • Page 52: Realtek Hd Code Audio Driver Installation

    DRIVERS INSTALLATION Realtek HD Code Audio Dr iver  Installation  Follow  the  steps  below  to  install  the  Realtek  High  Definition  Codec  Audio Driver.   Intel   1. Insert the drivers DVD into the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers  Realtek High Definition Codec  .  Click Audio Driver. MI950 User’s Manual  ...
  • Page 53 DRIVERS INSTALLATION  Next 2. When the Welcome screen appears, click  to continue.    Finish 3.  InstallShield  Wizard  is  complete.  Click   to  restart  the  computer. MI950 User’s Manual  ...
  • Page 54 DRIVERS INSTALLATION MI950 User’s Manual...

  • Page 55: Lan Drivers Installation

    DRIVERS INSTALLATION LAN Dr iver s Installation  Follow the steps below to start installing the Intel PRO LAN drivers.   Intel   1. Insert the drivers DVD into the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers  Intel(R) PRO LAN Network  .  Click Drivers.   Next 2. When the Welcome screen appears, click to continue. Click   to accept the software license agreement and proceed with the process. MI950 User’s Manual  ...
  • Page 56 DRIVERS INSTALLATION 3.  On  the  Setup  Options  screen,  the  checkbox  for  Drivers  should  be   Next checked. Now, click  to continue.   Install 4. The wizard is ready to begin installation Now, click  to  continue.   Finish 5. InstallShield wizard is complete. Click MI950 User’s Manual  ...

  • Page 57: Intel Matrix Storage Manager Driver

    DRIVERS INSTALLATION Intel Matr ix Stor age Manager  Dr iver   This dr iver  is needed to be installed when the boar d suppor ts SATA  AHCI or  SATA RAID.   Intel   1. Insert the drivers DVD in the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers Intel(R) Matrix Storage Manager  .  Click Drivers.    Next 2. In the welcome screen to the Setup Program, click . In the next   Next “warning” page as below, click MI950 User’s Manual  ...
  • Page 58 DRIVERS INSTALLATION  Yes 3. In the License Agreement page, click  to agreement with the   Next agreement. Then , in the Readme File Information page, click .  Next 4. In the Setup Progress page, click , and restart the computer when  prompted. MI950 User’s Manual  ...

  • Page 59: Intel Management Engine Interface

    DRIVERS INSTALLATION Intel Management Engine Inter face  This dr iver  is used only on MI950AF (with iAMT function).   Intel   1. Insert the drivers DVD into the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers  Intel(R) IAMT .  Click .   Intel(R) MEI Driver 2. In the next page, click .  2   Next 3. In the welcome screen to the Setup Program, click . In the next   Yes License Agreement page, click  to accept to all the terms with the  agreement and continue the setup program. MI950 User’s Manual  ...
  • Page 60 DRIVERS INSTALLATION 4. Click in the Readme File Information page and continue the setup   Next program. Setup is now in progress. Click .   Finish 5. Setup is complete. Click MI950 User’s Manual  ...

  • Page 61: Intel Active Management Technology

    (KB942288­v3)” and Micr osoft .NET Fr ame 3.5 SP1 Setup.   Intel   1. Insert the drivers DVD into the DVD drive. Click  and then Intel(R) Q45 Chipset Drivers  Intel(R) IAMT  Intel(R)  .  Click , then SOL/LSM Driver .   Next 2. In the welcome screen to the Setup Program, click  to continue.   Yes In the License Agreement screen, click  accept the terms of the  agreement and proceed with the setup program.   Next 3. In the Readme  File Information screen, click  to continue.  4. The next screen is for the Software Update Installation Wizard. It will    install the update for “Hotfix for Windows XP (KB942288­v3). Click Next  to continue.   Next 5. In the License Agreement screen, click  to agree with the  Microsoft Software License Terms.   Finish 6. Setup is complete. Click MI950 User’s Manual  ...
  • Page 62 DRIVERS INSTALLATION 7. The next screen will show the setup welcome screen to the  Microsoft .NET Frame 3.5 SP1 Setup. Follow the instructions  accordingly to finish the setup process. In this screen, check the  checkbos for “I have read and ACCEPT the terms of the License   Install Agreement”, and then click MI950 User’s Manual  ...
  • Page 63 DRIVERS INSTALLATION  Exit 8. After the Setup is complete, click MI950 User’s Manual  ...
  • Page 64 DRIVERS INSTALLATION 9. Once the Microsoft .NET Frame 3.5 SP1 Setup is complete, the next  screen shows the Intel Active Management Technology Setup Progress.   Next Click  to continue.  10. The Intel Active Management Technology Setup is now complete.   Finish Click  to complete the setup process. MI950 User’s Manual  ...

  • Page 65: Appendix

    060h ­ 06Fh  Keyboard Controller  070h ­ 07Fh  Real Time Clock, NMI  080h ­ 09Fh  DMA Page Register  0A0h ­ 0BFh  Interrupt Controller #2  0C0h ­ 0DFh  DMA Controller #2  0F0h  Clear Math Coprocessor Busy Signal  0F1h  Reset Math Coprocessor  1F0h ­ 1F7h  IDE Interface  278h ­ 27Fh  Parallel Port #2(LPT2)  2F8h ­ 2FFh  Serial Port #2(COM2)  2B0h ­ 2DFh  Graphics adapter Controller  378h ­ 3FFh  Parallel Port #1(LPT1)  360h ­ 36Fh  Network Ports  3B0h ­ 3BFh  Monochrome & Printer adapter  3C0h ­ 3CFh  EGA adapter  3D0h ­ 3DFh  CGA adapter  3F0h ­ 3F7h  Floppy Disk Controller  3F8h ­ 3FFh  Serial Port #1(COM1) MI950 User’s Manual  ...

  • Page 66: Interrupt Request Lines (Irq)

    Level  Function  IRQ0  System Timer Output  IRQ1  Keyboard  IRQ2  Interrupt Cascade  IRQ3  Serial Port #2  IRQ4  Serial Port #1  IRQ5  Reserved  IRQ6  Floppy Disk Controller  IRQ7  Parallel Port #1  IRQ8  Real Time Clock  IRQ9  Reserved  IRQ10  Reserved  IRQ11  Reserved  IRQ12  PS/2 Mouse  IRQ13  80287  IRQ14  Primary IDE  IRQ15  Secondary IDE MI950 User’s Manual  ...

  • Page 67: C. Watchdog Timer  Configur Ation

    //  // THIS CODE AND INFORMATION IS PROVIDED "AS IS" WITHOUT WARRANTY OF ANY  // KIND, EITHER EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE  // IMPLIED WARRANTIES OF MERCHANTABILITY AND/OR FITNESS FOR A PARTICULAR  // PURPOSE.  //  //==========================================================================  =  #include <stdio.h>  #include <stdlib.h>  #include "W627EHF.H"  //==========================================================================  =  int main (int argc, char *argv[]);  void copyright(void);  void EnableWDT(int);  void DisableWDT(void);  //==========================================================================  =  int main (int argc, char *argv[])  {  unsigned char bBuf;  unsigned char bTime;  char **endptr;  copyright();  if (argc != 2)  {  printf(" Parameter incorrect!!\n");  return 1;  }  if (Init_W627EHF() == 0)  {  printf(" Winbond 83627HF is not detected, program abort.\n");  return 1;  }  bTime = strtol (argv[1], endptr, 10); MI950 User’s Manual  ...
  • Page 68 "         Usage : W627E_WD reset_time\n"\  "         Ex : W627E_WD 3  => reset system after 3 second\n"\  "              W627E_WD 0  => disable watch dog timer\n");  }  //=======================================================================  void EnableWDT(int interval)  {  unsigned char bBuf;  bBuf = Get_W627EHF_Reg( 0x2D);  bBuf &= (!0x01);  Set_W627EHF_Reg( 0x2D, bBuf);  //Enable WDTO  Set_W627EHF_LD( 0x08);  //switch to logic device 8  Set_W627EHF_Reg( 0x30, 0x01);  //enable timer  bBuf = Get_W627EHF_Reg( 0xF5);  bBuf &= (!0x08);  Set_W627EHF_Reg( 0xF5, bBuf);  //count mode is second  Set_W627EHF_Reg( 0xF6, interval);  //set timer  }  //=======================================================================  void DisableWDT(void)  {  Set_W627EHF_LD(0x08);  //switch to logic device 8  Set_W627EHF_Reg(0xF6, 0x00);  //clear watchdog timer  Set_W627EHF_Reg(0x30, 0x00);  //watchdog disabled  }  //======================================================================= MI950 User’s Manual  ...
  • Page 69 {  goto Init_Finish;  }  W627EHF_BASE = 0x4E;  result = W627EHF_BASE;  ucDid = Get_W627EHF_Reg(0x20);  if (ucDid == 0x88)  {  goto Init_Finish;  }  W627EHF_BASE = 0x00;  result = W627EHF_BASE;  Init_Finish:  return (result);  }  //=======================================================================  void Unlock_W627EHF (void)  {  outportb(W627EHF_INDEX_PORT, W627EHF_UNLOCK);  outportb(W627EHF_INDEX_PORT, W627EHF_UNLOCK);  }  //==========================================================================  =  void Lock_W627EHF (void)  {  outportb(W627EHF_INDEX_PORT, W627EHF_LOCK);  }  //=======================================================================  void Set_W627EHF_LD( unsigned char LD)  {  Unlock_W627EHF();  outportb(W627EHF_INDEX_PORT, W627EHF_REG_LD);  outportb(W627EHF_DATA_PORT, LD); MI950 User’s Manual  ...
  • Page 70 //=======================================================================  //  // THIS CODE AND INFORMATION IS PROVIDED "AS IS" WITHOUT WARRANTY OF ANY  // KIND, EITHER EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE  // IMPLIED WARRANTIES OF MERCHANTABILITY AND/OR FITNESS FOR A PARTICULAR  // PURPOSE.  //  //=======================================================================  #ifndef __W627EHF_H  #define __W627EHF_H  1  //=======================================================================  #define  W627EHF_INDEX_PORT  (W627EHF_BASE)  #define  W627EHF_DATA_PORT  (W627EHF_BASE+1)  //=======================================================================  #define  W627EHF_REG_LD  0x07  //=======================================================================  #define W627EHF_UNLOCK  0x87  #define  W627EHF_LOCK  0xAA  //=======================================================================  unsigned int Init_W627EHF(void);  void Set_W627EHF_LD( unsigned char);  void Set_W627EHF_Reg( unsigned char, unsigned char);  unsigned char Get_W627EHF_Reg( unsigned char);  //=======================================================================  #endif  //__W627EHF_H MI950 User’s Manual  ...
  • Page 71 //data for digital input  unsigned char ucBuf;  Set_W627HF_LD( 0x07);  //switch to logic device 7  Set_W627HF_Reg(0xF1, 0x00);  //clear  ucDI = Get_W627HF_Reg(0xF1) & 0x0F;  ClrKbBuf();  while(1)  {  ucDO++;  Set_W627HF_Reg(0xF1, ((ucDO & 0x0F) << 4));  ucBuf = Get_W627HF_Reg(0xF1) & 0x0F;  if (ucBuf != ucDI)  {  ucDI = ucBuf;  printf("Digital I/O Input Changed. Current Data is 0x%X\n",ucDI);  }  if (kbhit())  {  getch();  break;  }  delay(500);  }  return 0;  }  //=====================================================================  void ClrKbBuf(void)  {  while(kbhit())  {  getch();  }  }  //­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­ MI950 User’s Manual  ...
