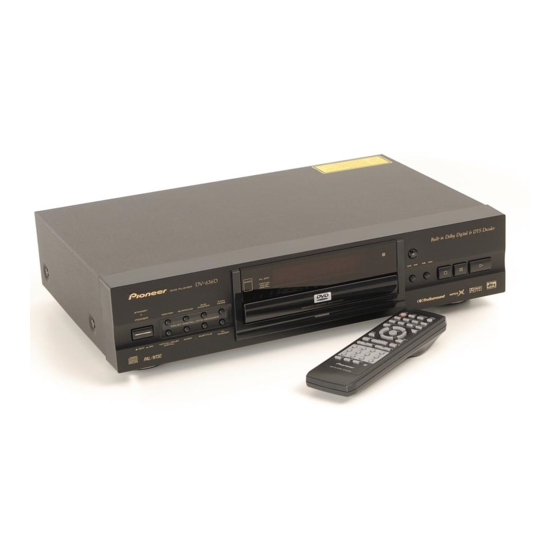

DVD PLAYER
LECTEUR DE DVD
DV-636D
Operating Instructions
Mode d'emploi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DV-636D and is the answer not in the manual?

Questions and answers

Related Manuals for Pioneer DV-636D

Summary of Contents for Pioneer DV-636D

  • Page 1 DVD PLAYER LECTEUR DE DVD DV-636D Operating Instructions Mode d'emploi...
  • Page 2 IMPORTANT CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN The lightning flash with arrowhead symbol, within CAUTION: The exclamation point within an equilateral triangle an equilateral triangle, is intended to alert the user TO PREVENT THE RISK OF ELECTRIC SHOCK, is intended to alert the user to the presence of to the presence of uninsulated "dangerous voltage"...
  • Page 3 EXCELLENT PRODUIT PIONEER. Pioneer is on the leading edge of DVD research for Pioneer se situe à la pointe de la recherche en DVD pour consumer products and this unit incorporates the latest les produits de consommation et cet appareil intègre les technological developments.

  • Page 4: Features Of This Player

    CD formats DVD, Video CD and CD discs that display the logos Compatible with a wide range of digital audio shown below can be played back on PIONEER DVD output formats players. For more information on discs compatible with DVDs are recorded in one of four types of digital audio this player, refer to the table below.
  • Page 5 Easy setup and adjustment using Wide range of DVD viewing options on-screen menus Multi-Language Subtitles (page 36) Press SETUP on the remote control to open the Setup You can select a subtitle language or turn subtitles off screen and you’ll find setting up and adjusting the when watching movies or other media with subtitles system easy to do with on-screen menus conveniently available.

  • Page 6: Differences In Disc Composition

    Differences in Disc How to Proceed in This Composition Manual DVD is an incredible format that presents the highest quality digital audio and video available today. Because using the DVD player and DVDs may be DVDs are divided into units referred to as titles, and confusing at first, following the order below should help titles are divided into chapters.

  • Page 7: Table Of Contents

    Table of contents Before Using ........8 Setting the Language Options ..36 Checking Accessories ........8 Selecting a Subtitle Language Preparing the Remote Control ......8 (Multi-Language Subtitles) ....... 36 Changing the Audio Language Names and Functions ......9 (Multi-Language Function) .......

  • Page 8: Before Using

    Before Using Preparing the Remote Control Inserting batteries into the remote control While pushing the tab on the battery compartment cover Checking Accessories toward the center of the remote, pull out Please confirm that the following were received with the in the direction player.

  • Page 9: Names And Functions

    Names and Functions Front Panel 3 4 5 D VD PLA YER Î 5.1CH FL OFF VIRTUAL DOLBY STANDBY DIGITAL 5.1CH ¡ ¢ CENTER SURROUND WOOFER MODE POWER DOLBY DIGITAL/DTS DECODER A COUSTIC D AMPER MECHANISM – OFF - ON VIRTUAL DOLBY AUDIO SUBTITLE...
  • Page 10 7 (stop) button Disc tray Press to stop playback. Pressing once enables When loading a disc, place discs in the disc tray with playback to resume from a point shortly before the the label side facing up (pages 25, 28). location where it stopped.

  • Page 11: Display Window

    Display Window REPEAT COND. MEMORY DOLBY 96 kHz ANGLE LAST MEMORY DIGITAL DOWN MIX TOTAL REMAIN TITLE 96 kHz indicator DTS indicator Indicates that the currently loaded disc contains an Indicates DTS audio playback. audio signal with a sampling frequency of 96 kHz. DOLBY DIGITAL indicator ANGLE indicator Indicates Dolby Digital audio playback.

  • Page 12: Rear Panel

    Use to connect this player to another component Use to connect the power cord to the wall outlet bearing the Pioneer Î mark. This lets you control (pages 15, 16). this unit as though it were a component in a system.

  • Page 13: Remote Control

    (Buttons indicated with * are used for menu operation.) Remote Control LAST MEMORY button You can resume DVD or Video CD playback from the point you last watched even if the disc is removed from the player. Press LAST MEMORY during playback to set a Last Memory point.
  • Page 14 e STEP/SLOW E buttons PLAY 3 button Press STEP/SLOW E during playback to view Press to start disc playback. slow playback. In pause mode, press STEP/SLOW E to advance DVDs and Video CDs frame by frame PAUSE 8 button and STEP/SLOW e to back up a few frames at a Press to pause playback of a disc.

  • Page 15: Making Connections

    Making Connection Guide The illustration on this page shows the basic setup using the audio and video cords included with this player. Use Connections this illustration as a guide to setting up your home system. An explanation of each type of audio and video connection available can be found on pages 17 to 20.

  • Page 16: Home Theater Component Connections

    Home Theater Component Connections The connections on this page demonstrate the versatility of this player to conform to any number of home entertainment systems. Please note that the illustration shown on this page is meant as an example. Please refer to the manuals supplied with the components to which you are making connections to determine the best possible setup for your home system.

  • Page 17: Audio Connections

    DIGITAL OUT (Coaxial) Audio Connections The digital signal is transmitted electronically through a coaxial cable. This player features two digital (optical and coaxial) and also analog 2 channel and 5.1 channel audio output • Use to connect to an AV amplifier or receiver with connection possibilities.

  • Page 18: Analog Audio Connection

    Analog Audio Connection: 5.1 CHANNEL AUDIO OUT 5.1 channel audio refers to the current industry surround After making physical connections to either the AUDIO sound standard requiring two front speakers, a center OUT (2 CH) or AUDIO OUT (5.1 CH) analog jacks, be speaker, two surround (rear) speakers and a sub woofer.

  • Page 19: Video Connections

    TV SYSTEM switch Video Connections Video output changes as follows according to the playback disc‘s recorded format. This player features S-video and composite video output NTSC = PAL, PAL = NTSC conversion is possible on possibilities. Video CDs. PAL = NTSC conversion is not possible on Check the manual supplied with your TV or monitor to determine the best possible connection for your system.

  • Page 20: Av Connector Connections

    (3.5 mm dia. with no resistance) to connect this player’s CONTROL IN jack to the CONTROL OUT jack of another PIONEER component bearing the Î mark, you can control the player as though it were a component in a system (system control).

  • Page 21: Setting Up The Player

    Setting Up the Press POWER on the front panel to turn the player on. Player Press SETUP. When SETUP is pressed for the first time, the following screen appears. Though the Setup Navigator may be used more than once, this screen only appears the first time SETUP is pressed.

  • Page 22: Setting The Osd Language

    Setting the OSD Language Setting the TV screen size (On-Screen Display Language) The [TV Type] screen establishes the size, or more appropriately the width to height ration of your television The [OSD Language] screen establishes the OSD or monitor. The width-to-height ratio of conventional TVs language, or on-screen display language, which refers to is 4:3, while the width-to-height ratio of wide screen and the language that is used by the player in menus and...
  • Page 23 Setting analog audio connections To coordinate your speaker system for 5.1 channel output to an AV amplifier or receiver When [5.1 Channel] is selected in the [Analog Jacks] The [Analog Jacks] screen establishes whether analog screen, the following screens appear to determine the connections have been made to an AV amplifier or configuration of your speaker system.
  • Page 24 Setting digital audio connections Confirming the settings to an AV amplifier or decoder The [Exit Setup Navigator] is the final screen in the Setup Navigator. The [Digital Jack] screen establishes whether digital connections have been made to an AV amplifier, receiver, or external decoder.

  • Page 25: Getting Started Using Your Dvd Player

    Getting Started Press POWER on the front panel to turn on Using Your DVD the player. Press OPEN/CLOSE (0 on the front panel). Player The disc tray comes out. Load a disc. Load a disc with the label side facing up, using the Playing DVDs, Video CDs and disc tray guide to align the disc.

  • Page 26: When A Menu Screen Is Displayed

    When a menu screen is displayed To open or return to the DVD or Video CD menu screen Menu screens are displayed for DVDs that have menu Although this differs depending on the disc, pressing screens or Video CDs that include Playback Control MENU, TOP MENU, or RETURN during DVD playback (PBC).

  • Page 27: Chapter (Track) Skip Forward/Skip Back

    Advancing to the next chapter Chapter (Track) Skip Forward/ (track) Skip Back – DVD/Video CD/CD Press NEXT ¢ (¡ ¢ on the front panel). OPEN/ LAST CONDITION CLOSE MEMORY MEMORY • Press to skip forward to the next chapter (track). SUB TITLE ANGLE REPEAT...

  • Page 28: Resuming Playback From Where You Stopped

    Resuming Playback from Stopping Playback and Switching Where You Stopped Power Off – DVD/Video CD – DVD/Video CD/CD Use the resume feature to restart playback from the point that the disc was stopped last time. OPEN/ LAST CONDITION CLOSE MEMORY MEMORY Press STOP 7 once.

  • Page 29: Adjusting Audio And Video Settings

    Adjusting Audio Press POWER on the front panel to turn and Video the player on. Press SETUP. Settings The Setup screen appears. (Example) Audio1 Audio2 Video Language General Using the Setup Screen Dolby Digital Out – Dolby Digital DTS Out – Off 96kHz PCM Out –...

  • Page 30: Changing To The Setup Screen "Expert" Menu Mode

    IMPORTANT OPEN/ LAST CONDITION CLOSE MEMORY MEMORY Changing to the Setup Screen ANGLE REPEAT AUDIO SUB TITLE “Expert” Menu Mode REPEAT SETUP MENU TOP MENU RETURN DISPLAY ¶ ¶ The Setup screen menus are divided into two levels, 7, 8 [Basic] and [Expert], to make this unit more convenient to operate for different levels of users.

  • Page 31: Setting The Digital Audio Output To Be Compatible With Your Av Component

    DTS Out Setting the Digital Audio This player is capable of outputting DTS digital audio for Output To Be Compatible with DVDs recorded in DTS. When this player is connected to an AV component that has a built-in DTS decoder, select Your AV Component –...

  • Page 32: Setting Analog Audio Connections To An Av Amplifier Or Receiver

    MPEG Out Setting Analog Audio This player is capable of outputting the MPEG digital Connections to an AV Amplifier or bitstream. When the player is connected to an AV component that has a built-in MPEG decoder, select the Receiver [MPEG] setting. Otherwise, select [MPEG 3 PCM] to convert the digital signal to the PCM signal, the digital This player is capable of both 2 channel stereo and 5.1 signal output from a CD.

  • Page 33: Setting Your Speaker System For Multichannel Audio Playback

    Setting Your Speaker System for Use the cursor button (∞) to move the cursor down to the speaker bar and use Multichannel Audio Playback the cursor buttons (2/3) to select [On] or [Off] corresponding to whether the This player contains a built-in decoder for Dolby Digital selected speaker is present in your system and DTS audio sources as well as 5.1 channel discrete audio output.

  • Page 34: Setting The Tv Screen Size

    When viewing a wide screen TV or monitor Setting the TV Screen Size DVD screen size format Setting and Appearance The width-to-height ratio of conventional TVs is 4:3, Wide screen format DVD while the width-to-height ratio of wide screen and Please note that there are some wide screen letter box formats high-definition TVs is 16:9.

  • Page 35: Switching The S-Video Output

    Setting the position of the Switching the S-Video Output on-screen display Expert Expert When watching conventional software on a wide screen TV, the operation display is at the very top of the screen, You can Switch the kind of S-Video signal output from and may be difficult to see.

  • Page 36: Setting The Language Options

    Setting the Selecting a Subtitle Language Language (Multi-Language Subtitles) – DVD You can select a desired subtitle language with DVDs Options that have subtitle data in multiple languages recorded on them. DVDs have the capacity to contain a great deal of audio OPEN/ information, which includes the ability to hold up to 8 LAST...

  • Page 37: Changing The Audio Language (Multi-Language Function)

    Changing Audio Type – Video CD/CD Changing the Audio Language For enjoyment of karaoke or similar format Video CDs (Multi-Language Function) – DVD and CDs, it is possible to select stereo audio, or either right or left channel mono depending on the Dolby Digital, PCM, and other audio data can be requirements of the source.

  • Page 38: Setting Language And Subtitle Preferences In The Setup Screen Menus

    Selecting a subtitle language Setting Language and Subtitle preference Preferences in the Setup The subtitle language that you will normally display can Screen Menus be selected from the subtitles programmed on a disc. Even when the subtitle language is changed during playback by pressing SUBTITLE, the language selected The Setup screen Language menu contains a number of at this setting will be selected when the disc is changed.
  • Page 39 When “Other” is selected If you select [Code], use the cursor buttons (5/∞) to input the numbers of the input When you want to select one of the 136 languages as the main audio language, follow the steps below when code.
  • Page 40 Setting Auto Language to control Selecting the language of forced subtitle and audio language based subtitles Expert on program content Even when the subtitles are turned off, some DVDs will nevertheless display them on the screen. This setting When the Auto Language function is used, foreign allows you to select the language of the subtitles to be movies are shown with the original audio soundtrack and displayed with this type of DVD.

  • Page 41: Advanced Functions

    Advanced TruSurround and Virtual Dolby Digital TruSurround uses technology that simulates multichannel surround sound using only two speakers. Functions Virtual Dolby Digital works in conjunction with Dolby Digital audio sources to create a realistic surround sound. Virtual Dolby Digital is selected automatically when Dolby Digital sources are loaded.

  • Page 42: Still Frame/Slow Play/Frame Advance Playback

    Still Frame/Slow Play/Frame Viewing slow playback Advance Playback – DVD/Video CD Press and hold STEP/SLOW E during The video images on DVD and Video CD can be viewed playback. as a still frame, played back at slow speeds and even •...

  • Page 43: Searching For A Title, Chapter, Track, Or Location On A Disc

    Searching for a Title, Chapter, Press SEARCH MODE repeatedly to select the type of search. Track, or Location on a Disc The type of search changes which each press as follows. – DVD/Video CD/CD 3 Title 3 Chapter/Track Off 2 Time 2 This player offers different ways of accessing the information on a DVD, Video CD, or CD.

  • Page 44: Viewing From A Desired Camera Angle (Multi-Angle)

    Turning the angle indicator on and Viewing from a Desired Camera Expert Angle (Multi-Angle) – DVD When a picture recorded in different angles is played You can select a camera angle when viewing DVDs with back is displayed on the screen. This setting lets you the multi-angle option.

  • Page 45: Repeat Play

    Repeat play of a specified section Repeat Play – DVD/Video CD/CD You can repeat an entire title, chapter or track, or just a Press REPEAT A–B at the beginning and end of part. the section you want to repeat. • When REPEAT A–B is pressed a second time, the disc returns to the location where REPEAT A–B was OPEN/ CONDITION...

  • Page 46: Random Play

    Random playback of chapters Random Play – DVD/Video CD/CD within one title – DVD Play titles, chapters, or tracks on a disc in random order. Press RANDOM once, then press ENTER or PLAY 3. OPEN/ LAST CONDITION CLOSE MEMORY MEMORY “Random Chapter”...

  • Page 47: Playback In A Desired Order (Program Play)

    Playback in a Desired Order In the program window, use the number buttons to enter the numbers of the titles (Program Play) – DVD/Video CD/CD or chapters in the order you want to program them in. The titles and chapters within a title on a DVD and •...
  • Page 48 Programming Video CDs, CDs Additional programming options – DVD/Video CD/CD A program with a maximum of 24 steps can be memorized. After you have made a program, it is then possible to confirm, add, or clear the contents of the program. OPEN/ LAST CONDITION...
  • Page 49 To make a program of your favorite parts of a To erase a program saved in memory – DVD disc as it plays – DVD/Video CD/CD The player erases programs in chronological order when the maximum number of programs that can be held in With this player, it is possible to make a program as you memory is exceeded.

  • Page 50: Setting The Parental Lock Level

    Entering the password Setting the Parental Lock When you select either [Level Change] or [Password Level Change], it is necessary to enter the password (4-digit – DVD code number). Use the following steps at any time you are asked to enter or confirm your password. This player lets you set the Parental Lock if the DVD has a parental lock level recorded on it.
  • Page 51 Setting the Parental Lock level Changing the password Change the Parental Lock level to a higher or lower level Change your password whenever you feel it is according to the settings printed on the DVD disc jacket necessary. However, if you forget your existing or accompanying documentation.

  • Page 52: Continuing Playback From A Specified Location (Last Memory)

    Memorizing a Last Memory Continuing Playback from a location to return to later Specified Location (Last Memory) Press LAST MEMORY during play. – DVD/Video CD The “LAST MEMORY” indicator lights on the The Last Memory function is convenient when you want player.

  • Page 53: Memorizing Settings For Often Viewed Dvds (Condition Memory)

    When a disc that has memorized settings is Memorizing Settings for Often loaded Viewed DVDs (Condition “Condition Memory” will appear on the screen, and the previously memorized settings will be selected. Memory) – DVD Erasing the recorded contents You can store in memory settings for DVDs you often watch.

  • Page 54: Viewing Disc Information

    The display changes for each type of disc as follows Viewing Disc Information each time the button is pressed. – DVD/Video CD Use DISPLAY to get current information about the disc currently loaded. You can get information about the titles TITLE information: and chapters on a DVD or tracks on a Video CD or CD.
  • Page 55 Press DISPLAY during while a disc is stopped to display DVD title and chapter information or Video Track Information: CD and CD track information. Press DISPLAY again to 0.03 Play turn the display off. 3.32 –3.29/ Top Row: current track Track Information about the titles and chapters or tracks on a number, track time...

  • Page 56: Changing The Background Color Of The Screen

    Changing the Background Turning the Screen Saver On Color of the Screen and Off Expert Expert You can select a blue or black background to appear As a protective function against residual images on the when the player is in the stop mode. TV screen or monitor, a phenomenon referred to as Make changes to the [Background Color] setting in the “screen burn”, the screen saver appears when the...

  • Page 57: Additional Information

    Additional For Proper and Long Use of This Unit Information Do not move the unit during playback During playback, the disc rotates at high speed. Do NOT lift or move the unit during playback. Doing so may damage the disc. Disc Care When moving the unit When changing places of installation or packing the unit...

  • Page 58: For Proper And Long Use Of This Unit

    In such due to soiling, contact your nearest PIONEER authorized cases, change the service center. Lens cleaners are commercially available, location of the player.

  • Page 59: Language Code List

    Language Code List Language codes are used when setting the audio and subtitle language preferences (page 39). Language Input-code Language Input-code Language Input-code Japanese (ja) 1001 Gujarati (gu) 0721 Rhaeto-Romance (rm) 1813 English (en) 0514 Hausa (ha) 0801 Kirundi (rn) 1814 French (fr) 0618...

  • Page 60: Troubleshooting

    No picture or no color. exercising the checks listed below, ask your nearest Connection is incorrect. PIONEER authorized service center or your dealer to \ Check that cord connections are correct and that carry out repair work. plugs are firmly connected.
  • Page 61 \ On DVDs that contain copy protection, it may not PIONEER service center. be possible to play back the audio at 96 kHz. \ When this type of disc is encountered, even if [96 kHz] is selected, the player automatically outputs the audio at a compressed rate of 48 kHz.

  • Page 62: Terms

    Terms DTS stands for Digital Theater System. DTS is a surround system different from Dolby Aspect ratio Digital that has become a popular surround Aspect ratio refers to the length to height ratio of TV sound format for movies. screens. The ratio of a standard TV is 4:3, while the ratio of a high-definition or wide TV is 16:9.
  • Page 63 System control When you connect this player via a cord with a mini plug to another Pioneer component such as a receiver or an amplifier bearing the Î mark, you can control the player as though it were a component in a system. To control the player, point the player’s remote control at the...

  • Page 64: Specifications

    Jacks ..............RCA jack Audio output (5.1 CH) Output level During audio output ..... 200 mVrms (1 kHz, –20 dB) Number of channels ............6 Jacks ..............RCA jack Published by Pioneer Corporation. Copyright © 2000 Pioneer Corporation. All rights reserved.
  • Page 66 Les DVD, Video CD et CD qui portent les logos Compatibilité avec divers formats DVD respectifs figurant dans le tableau ci-dessous, peuvent être lus par un lecteur PIONEER de DVD. Pour de plus audionumériques amples détails concernant les disques compatibles, Les enregistrements sur DVD sont réalisés selon 4...
  • Page 67 Grand choix d’options pour le Mise en oeuvre et réglages facilités visionnement des DVD par les menus affichés sur l’écran Appuyez sur la touche SETUP de la télécommande pour Choix de la langue des sous-titres (page 98) ouvrir la page de mise en oeuvre; vous découvrirez alors Certains DVD portent plusieurs enregistrements de que le réglage de votre chaîne se trouve grandement sous-titres, chacun dans une langue différentes.
  • Page 68 Comment utiliser ce mode Différences dans le contenu d’emploi des disques Le DVD est un support remarquable sur lequel peuvent être enregistrés, sous forme numérique, des images et des sons avec une qualité inégalée à ce jour. La quantité Les DVD sont divisés en titres qui eux-mêmes se d’information qui peut être gravée sur un DVD est tout divisent en chapitres.
  • Page 69 Table des matières Définition des options de langue ..98 Avant d’utiliser le lecteur ....70 Choix de la langue des sous-titres Vérification des accessoires ......70 (Sous-titrage en plusieurs langues) ..98 Préparation de la télécommande ....70 Choix de la langue des dialogues (Dialogues en plusieurs langues) .....

  • Page 70: Avant D'utiliser Le Lecteur

    Avant d’utiliser Préparation de la télécommande le lecteur Mise en place des piles dans le boîtier de télécommande Poussez la languette du couvercle du Vérification des accessoires logement des piles vers l’intérieur puis Veuillez vous assurer que les accessoires suivants vous soulevez le couvercle ont été...

  • Page 71: Nom Et Rôle Des Commandes

    Nom et rôle des commandes Face avant 3 4 5 D VD PLA YER Î 5.1CH FL OFF VIRTUAL DOLBY STANDBY DIGITAL 5.1CH ¡ ¢ POWER CENTER SURROUND WOOFER MODE DOLBY DIGITAL/DTS DECODER A COUSTIC D AMPER MECHANISM – OFF - ON VIRTUAL DOLBY AUDIO SUBTITLE...
  • Page 72 Touche 7 (arrêt) Tiroir pour disque Déposez le disque dans ce tiroir, face portant Appuyez sur cette touche pour arrêter la lecture. l’étiquette tournée vers le haut (pages 87 et 90). Ensuite, une pression commande la reprise de la lecture à partir d’un point légèrement antérieur au point d’arrêt, et deux pressions commandent la Touche FL DIMMER reprise de la lecture à...

  • Page 73: Fenêtre D'affichage

    Fenêtre d’affichage REPEAT COND. MEMORY DOLBY 96 kHz ANGLE LAST MEMORY DIGITAL DOWN MIX TITLE TOTAL REMAIN Témoin 96 kHz Témoin DTS Il signale que le disque mis en place contient un Il indique que le signal audio est au format DTS. enregistrement sonore à...

  • Page 74: Panneau Arrière

    Connecteur d’alimentation AC IN Utilisez cette prise pour relier ce lecteur à un autre Utilisez ce connecteur pour relier le cordon appareil Pioneer portant la marque Î. Dans ces d’alimentation au lecteur (pages 77 et 78). conditions, cet autre appareil est considéré comme faisant parti de la chaîne.

  • Page 75: Télécommande

    (Les touches repérées d’un astérisque * sont utilisées Télécommande pour les menus.) Touche LAST MEMORY Vous pouvez reprendre la lecture d’un DVD ou d’un Video CD à partir du point où elle a été interrompue, même si entre-temps le disque a été retiré du OPEN/ lecteur.
  • Page 76 & Touches PREV 4 Touche REPEAT A-B Pendant la lecture, appuyez sur la touche PREV 4 Appuyez sur cette touche au début et à la fin de l’intervalle à répéter, ou bien appuyez sur cette pour revenir au chapitre (ou à la plage musicale) touche pour marquer l’emplacement vers lequel le précédente (pages 88 et 89).

  • Page 77: Raccordements

    Raccordements Guide de raccordement L’illustration de cette page montre les raccordements de base au moyen des cordons audio et vidéo qui vous ont été fournis avec le lecteur. Considérez cette illustration comme un exemple et partez de là pour définir les raccordements du lecteur à...
  • Page 78 Raccordements des appareils Home Theater Les raccordements proposés sur cette page démontrent la souplesse de ce lecteur qui peut s’adapter à de nombreuses chaînes. Considérez cette illustration comme un exemple et partez de là pour définir les raccordements du lecteur à votre chaîne.

  • Page 79: Raccordements Pour Le Son

    Sortie numérique (coaxiale) Raccordements pour le son Le signal audionumérique est transmis sous forme électrique grâce à un câble coaxial. Ce lecteur possède 2 prises pour signaux numériques • Utilisez cette liaison pour effectuer le raccordement à (optique et coaxiale), ainsi que 2 sorties analogiques et un amplificateur ou un récepteur audiovisuels “5,1”...

  • Page 80: Raccordements Audio Analogiques

    Raccordements audio analogiques: “5,1” sorties sons “5,1” sorties sons est une manière de dénommer le Après avoir physiquement relié les prises analogiques système actuel d’ambiance acoustique qui se compose AUDIO OUT (2CH) ou AUDIO OUT (5.1CH), définissez de 2 enceintes avant, d’une enceinte centrale, de 2 quelles prises vous utiliserez;...

  • Page 81: Raccordements Pour L'image

    Commutateur TV SYSTEM Raccordements pour l’image Selon le système de télévision utilisé pour la gravure des images sur le disque, la sortie vidéo est modifiée Ce lecteur peut fournir les signaux vidéo sous la forme: comme suit. S-vidéo, vidéo composite et composantes vidéo. Consultez le mode d’emploi qui vous a été...

  • Page 82: Raccordements Av Connector

    AV CONNECTOR AV1 (RGB) -TV résistance, pour relier la prise CONTROL IN du lecteur à la prise CONTROL OUT d’un autre appareil Pioneer portant la marque Î, vous pouvez agir sur ce lecteur comme s’il faisait partie de la chaîne (télécommande d’ensemble).

  • Page 83: Mise En Oeuvre Du Lecteur

    Mise en oeuvre Appuyez sur la touche POWER pour mettre en service le lecteur. du lecteur Appuyez sur la touche SETUP. Quand vous appuyez sur SETUP pour la première fois, l’écran suivant apparaît. Bien que l’écran Setup Navigateur puisse être utilisé plus d’une fois, il n’apparaît que la première fois que SETUP est pressé.
  • Page 84 Choix de la langue d’affichage sur Format de l’image sur le téléviseur l’écran (OSD) La page [TV Type] permet de définir le format de l’image, ou mieux le rapport de la largeur à la hauteur. Ce L’option [OSD Language] permet de définir la langue rapport est égale à...
  • Page 85 Réglages pour les raccordements Pour tenir compte d’un ensemble acoustique à “5,1” voies audio à un amplificateur ou un Si vous choisissez la valeur [5.1 Channel] pour l’option récepteur audiovisuel [Analog Jacks], les pages suivantes s’affichent, qui permettent de préciser la configuration de la chaîne. Sur La page [Analog Jacks] permet de préciser si des toutes ces pages, choisissez [Preset] si l’enceinte en raccordements analogiques ont été...
  • Page 86 Définition des raccordements Remarque audionumériques avec un amplificateur Quand un DVD est reproduit au format boîte aux lettres, la lecture 96 kHz PCM Audio est sous-échantillonnée audiovisuel ou un décodeur automatiquement à 48 kHz. Afin d’écouter le son à une fréquence d’échantillonnage de 96 kHz, réglez [TV Screen] La page [Digital Jack] vous permet de préciser si une du menu Video de l’écran Setup sur [16:9 (Wide)] ou sur...

  • Page 87: Utiliser Le Lecteur De Dvd

    Utiliser le Appuyez sur la touche POWER, placée sur la face avant du lecteur, pour mettre en service le lecteur. lecteur de DVD Appuyez sur la touche OPEN/CLOSE (0 dans le cas de la face avant de l’appareil). Le tiroir pour disque s’ouvre. Lecture des DVD, Video CD et Déposez un disque dans le tiroir.
  • Page 88 Si un menu s’affiche Pour ouvrir un menu de DVD ou Video CD, ou revenir à ce menu Un menu s’affiche si le DVD est prévu pour cela, ou si le Bien que cela dépende du disque, une pression sur Video CD est tel que sa lecture puisse être commandée MENU, TOP MENU ou RETURN pendant la lecture du par un menu (PBC).

  • Page 89: Saut, Dans Les Deux Sens, De Chapitre (De Plage Musicale)

    Atteindre le chapitre (la plage Saut, dans les deux sens, de musicale) suivant chapitre (de plage musicale) Appuyez sur la touche NEXT ¢ (¡ ¢ dans – DVD/Video CD/CD le cas de la face avant de l’appareil). OPEN/ LAST CONDITION CLOSE MEMORY MEMORY...

  • Page 90: Reprise De La Lecture Là Où Elle A Été Interrompue

    Reprise de la lecture là où elle Arrêt de la lecture et mise en a été interrompue veille – DVD/Video CD – DVD/Video CD/CD Utilisez la fonction de reprise de la lecture pour recommencer à partir du dernier point d'arrêt. Appuyez une fois sur la touche STOP 7.

  • Page 91: Réglages Des Para-Mètres Audio Et Vidéo

    Réglages des para- Appuyez sur la touche SETUP. La page de mise en oeuvre s’affiche. mètres audio et vidéo (Exemple) Audio1 Audio2 Video Language General Dolby Digital Out – Dolby Digital DTS Out – Off 96kHz PCM Out – 96kHz 3 48kHz MPEG Out –...

  • Page 92: Adoption Du Menu De Mise En Oeuvre "Expert

    IMPORTANT OPEN/ CONDITION CLOSE LAST MEMORY MEMORY Adoption du menu de mise en REPEAT SUB TITLE ANGLE AUDIO REPEAT SETUP MENU TOP MENU oeuvre “Expert” RETURN DISPLAY ¶ ¶ Les menus de mise en oeuvre sont de deux niveaux 7, 8 [Basic] et [Expert] de manière que l’appareil soit plus NEXT PREV...

  • Page 93: Régler La Sortie Audionumérique Pour Qu'elle Soit Compatible Avec Les Autres Appareils

    Régler la sortie audionumérique Audio1 Audio2 Video Language General pour qu’elle soit compatible avec Dolby Digital Out – Dolby Digital DTS Out 96kHz PCM Out - 96kHz>48kHz les autres appareils MPEG Out – MPEG 3 PCM – DVD Change DTS output mode Ce lecteur est à...

  • Page 94: Réglage Des Raccordements Analogiques Audio À Un Amplificateur Ou Un Récepteur Audiovisuel

    Sortie MPEG (MPEG Out) Réglage des raccordements Ce lecteur est capable de fournir le train binaire MPEG. analogiques audio à un Lorsqu’il est relié à un appareil audiovisuel pourvu d’un décodeur MPEG, choisissez la valeur [MPEG]. Lorsqu’il amplificateur ou un récepteur est relié...

  • Page 95: Mise En Oeuvre Des Enceintes Acoustiques Pour La Reproduction Multivoie

    Mise en oeuvre des enceintes Utilisez la touche de déplacement du curseur (∞) pour amener le curseur sur la barre des acoustiques pour la enceintes puis utilisez les touches de reproduction multivoie déplacement du curseur (2/3) pour choisir [On], ou [Off], selon que l’enceinte en question Ce lecteur possède un décodeur pour les sources Dolby Digital est présente, ou absente.

  • Page 96: Définition Du Format De L'image Sur L'écran Du Téléviseur

    Si vous possédez un téléviseur ou un moniteur grand écran Définition du format de Format de la gravure sur DVD Apparence en fonction l’image sur l’écran du de la valeur choisie Gravure au format “Grand écran” téléviseur Sachez que le format “Letter Box” sur grand écran entraîne parfois la présence d’une barre horizontale Le rapport de la largeur à...

  • Page 97: Commutation De La Sortie S-Vidéo

    Choix de la position d’affichage sur Commutation de la sortie S- l’écran Expert Vidéo Expert Si vous regardez au moyen d’un téléviseur grand écran, une gravure vidéo pour écran standard, la fenêtre de Vous pouvez choisir le type de signal de sortie S-vidéo menu et autres indicateurs de fonctionnement se pour les sortie S-vidéo.

  • Page 98: Définition Des Options De Langue

    Définition des Choix de la langue des sous- options de titres (Sous-titrage en plusieurs langues) – DVD langue Vous pouvez choisir la langue des sous-titres si le DVD porte plusieurs pistes sonores, chacune dans une langue différente. Le DVD est un support de très grande capacité puisqu’il est en mesure de porter 8 pistes sonores pour les dialogues, chacune dans une langue différente, et 32 OPEN/...

  • Page 99: Choix De La Langue Des Dialogues (Dialogues En Plusieurs Langues)

    Choix de la sortie audio – Video CD/CD Choix de la langue des De manière à profiter pleinement des formats spéciaux dialogues (Dialogues en tels que celui employé pour le karaoké, ce lecteur permet, dans le cas des Video CD et CD, le choix de la plusieurs langues) –...

  • Page 100: Définition Des Préférences Pour La Langue Des Dialogues Et Celle Des Sous-Titres

    Choix de la langue des sous-titres Définition des préférences Dans le cas d’un DVD, la langue des sous-titres peut pour la langue des dialogues être choisie parmi les langues disponibles sur le disque. Le choix que vous effectuez à l’aide du menu est le et celle des sous-titres choix par défaut, celui qui est adopté...
  • Page 101 Si vous choisissez “Other” Si vous optez pour [Code], utilisez les touches de déplacement du curseur (5/∞) Procédez comme il est dit ci-dessous pour choisir une pour taper la valeur du code. des 136 langues possibles comme langue des dialogues. Pour cela, vous pouvez également employez les La liste des codes de langue figure à...
  • Page 102 Choix des langues de base pour les Remarques dialogues et les sous-titres • Aucune sous-titre n’est affiché, même si la valeur de cette option est [On], si le disque ne porte aucun sous-titre. Ce lecteur est capable d’adopter automatiquement un •...

  • Page 103: Autres Fonctions

    Autres TruSurround et Virtual Dolby Digital TruSurround utilise une technologie qui simule le son surround multicanaux en utilisant seulement deux fonctions enceintes. Virtual Dolby Digital fonctionne avec les sources audio Dolby Digital pour créer un son surround réaliste. Virtual Dolby Digital est choisi automatiquement quand une source Dolby Digital est choisie.

  • Page 104: Arrêt Sur Image, Ralenti, Avance Image Par Image

    Défilement ralenti Arrêt sur image, ralenti, avance image par image – DVD/Video CD Pendant la lecture, maintenez la pression d'un doigt sur la touche STEP/SLOW E. Dans le cas des DVD et Video CD, vous pouvez obtenir l’arrêt sur une image, le défilement ralenti des images, •...

  • Page 105: Recherche D'un Titre, D'un Chapitre, D'une Plage Musicale Ou D'un Passage

    Recherche d’un titre, d’un Appuyez sur la touche SEARCH MODE autant de fois qu’il est nécessaire pour chapitre, d’une plage sélectionner le type de recherche. musicale ou d’un passage Chaque pression sur cette touche, provoque le choix d’un autre type de recherche. 3 Title 3 Chapter/Track –...

  • Page 106: Choix De L'angle De Prise De Vues (Même Scène Sous Plusieurs Angles)

    Affichage ou non du témoin d’angle Choix de l’angle de prise de multiple de prise de vues Expert vues (même scène sous Quand survient la lecture d’une scène filmée sous plusieurs angles) plusieurs angles, le symbole s’affiche sur l’écran. – DVD Grâce à...

  • Page 107: Répétition De La Lecture

    Répétition de la lecture d’un Répétition de la lecture passage – DVD/Video CD/CD Appuyez sur la touche REPEAT A–B au début Vous pouvez demander la répétition de la lecture d’un titre, d’un chapitre, d’une plage musicale ou d’un et à la fin du passage à répéter. passage.

  • Page 108: Lecture Au Hasard

    Lecture au hasard des chapitres Lecture au hasard – DVD/Video CD/CD d’un titre donné – DVD Vous pouvez commander la lecture des titres, chapitres et plages musicales dans un ordre quelconque. Appuyez une fois sur la touche RANDOM puis sur la touche ENTER ou PLAY 3. La mention “Random Chapter”...

  • Page 109: Programmation De La Lecture (Lecture Programmée)

    Programmation de la lecture A l’aide des touches numérotées, inscrivez, dans la fenêtre de programmation, les (Lecture programmée) numéros des titres ou des chapitres dans l’ordre désiré de leur lecture; – DVD/Video CD/CD • Pour programmer la lecture des titres (chapitres) 9, 7 et 18, appuyez sur les touches 9, 7, +10 et 8.

  • Page 110: Autres Options De Programmation

    Programmation de la lecture d’un Autres options de programmation Video CD ou d’un CD – DVD/Video CD/CD Le programme de lecture peut contenir 24 étapes. Après avoir composé un programme de lecture, vous pouvez vérifier ou modifier son contenu. OPEN/ Pour vérifier le contenu d’un programme: LAST CONDITION...
  • Page 111 Pour ajouter un chapitre à un programme Appuyez sur la touche ENTER. pendant sa lecture – DVD/Video CD/CD Le programme est mis en mémoire. Ce lecteur permet de composer un programme tandis que se déroule la lecture d’un DVD, Video CD ou CD. Appuyez, pendant au moins 2 secondes, sur la Remarque touche PROGRAM à...

  • Page 112: Définition Du Niveau De Restriction Parentale

    Frappe du mot de passe Définition du niveau de Quand vous choisissez l’option [Level Change], ou restriction parentale l’option [Password Change], vous êtes invité à taper le – DVD mot de passe (un nombre de quatre chiffres). Procédez alors de la manière suivante. Ce lecteur est pourvu d’une fonction grâce à...
  • Page 113 Définition du niveau de restriction parentale Modification du mot de passe Modifiez le niveau de la restriction parentale en fonction Modifiez le mot de passe chaque fois que cela vous des indications figurant sur la pochette du disque ou la semble nécessaire.

  • Page 114: Reprise De La Lecture (Mémoire De La Dernière Image)

    Mise en mémoire de la dernière Reprise de la lecture image (Mémoire de la dernière image) Pendant la lecture, appuyez sur la touche – DVD/Video CD LAST MEMORY. La mémoire de la dernière image est commode pour Le témoin “LAST MEMORY” s’éclaire sur le reprendre la lecture interrompue d’un disque.

  • Page 115: Mise En Mémoire Des Réglages De Lecture Pour Les Disques Fréquemment Employés (Mémoire Des Conditions De Lecture)

    Si vous mettez en place un disque pour lequel Mise en mémoire des réglages de des conditions de lecture sont en mémoire lecture pour les disques La mention “Condition Memory” s’affiche et le jeu de réglages mis en mémoire est utilisé. fréquemment employés (Mémoire des conditions de lecture) Pour effacer les conditions en mémoire...

  • Page 116: Consultation Des Informations Propres Au Disque

    Chaque pression sur la touche provoque la Consultation des informations présentation d’une autre série d’informations qui dépendent bien entendu du disque. propres au disque – DVD/Video CD/CD Appuyez sur la touche DISPLAY pour afficher diverses informations concernant le disque telles que le nombre de titres et de chapitres d’un DVD, ou le nombre de Information sur les titres plages musicales d’un Video CD ou d’un CD.
  • Page 117 Le disque étant arrêté, appuyez sur la touche DISPLAY pour afficher les informations concernant Information sur les plages les titres et les chapitres d’un DVD, ou les plages musicales: 0.03 Play musicales d’un Video CD ou d’un CD; appuyez une 3.32 –3.29/ Track...

  • Page 118: Choix De La Couleur De Fond

    Choix de la couleur de fond Mise en service, ou hors service, de l’économiseur Expert d’écran Expert Lorsque le lecteur est à l’arrêt, l’écran du téléviseur peut être de couleur noire ou bleue. Afin d’éviter les images résiduelles sur le téléviseur ou le Choisissez la catégorie [Expert] puis le menu General moniteur, un phénomène dit de “brûlage”...

  • Page 119: Informations Complémentaires

    Informations RANGEZ LES DISQUES VERTICALEMENT La lecture terminée, replacez le disque dans son coffret ou sa pochette et rangez-le verticalement, à l’abri de la Complémentaires chaleur et de l’humidité. • Rangez les disques avec soin. Évitez que les disques ne demeurent inclinés ou ne soient empilés, ce qui peut les voiler, même lorsqu’ils sont dans leur coffret.

  • Page 120: Pendant Longtemps

    électrique. De temps à autre, vérifiez l’état du peuvent dégager. cordon d’alimentation. Si vous constatez que le cordon d’alimentation est endommagé, consultez un centre d’entretien PIONEER, ou un distributeur, afin de le faire ATTENTION: PRÉCAUTION À PRENDRE SI remplacer. VOUS PLACEZ L’APPAREIL DANS UN MEUBLE MUNI DE PORTES VITRÉES...

  • Page 121: Tableau Des Codes De Langue

    Tableau des codes de langue Utilisez les codes figurant dans le tableau ci-dessous lors de la définition des langues de dialogue et de sous-titrage (page 101). Code Code Code Langue Langue Langue numérique numérique numérique Japanese (ja) 1001 Gujarati (gu) 0721 Rhaeto-Romance (rm) 1813...

  • Page 122: Guide De Dépannage

    “--OFF--” s’éteint, puis appuyez sur la touche vous n’êtes pas en mesure d’obtenir un fonctionnement satisfaisant, POWER, sur la face avant du lecteur, pour le consultez le centre d’entretien PIONEER ou le distributeur. mettre hors tension. Absence d’image ou de couleur Le tiroir s’ouvre immédiatement après avoir été...
  • Page 123 à une fréquence sous- en mesure d’obtenir un fonctionnement satisfaisant, échantillonné de 48 kHz. Ce n’est pas un mauvais consultez le centre d’entretien PIONEER ou le fonctionnement. distributeur. \ Le réglage [4:3 (Letter Box)] est choisi. Même si [96 kHz] est choisi, le lecture sort automatiquement le son à...

  • Page 124: Glossaire

    Glossaire DTS signifie Digital Theater System. DTS est un système de correction d’ambiance sonore, différent de Format d’image Dolby Digital, qui jouit désormais d’une grande faveur de la part des réalisateurs de Le rapport de la longueur à la hauteur est de 4:3 dans le films cas des téléviseurs standard et de 16:9 dans le cas des téléviseurs à...
  • Page 125 System control Si vous reliez ce lecteur à un autre appareil Pioneer portant la marque Î, vous pouvez agir sur le lecteur comme s’il faisait partie de la chaîne. Vous devez alors diriger la télécommande vers l’appareil auquel le lecteur...

  • Page 126: Spécifications

    Sortie audio (5.1 CH) Niveau de sortie Pendant la sortie audio ..200 mVrms (1 kHz, –20 dB) Nombre de canaux ............6 Prises ..............cinch Publication de Pioneer Corporation. © 2000 Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
  • Page 128 Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium TEL: 03/570.05.11 PIONEER ELECTRONICS AUSTRALIA PTY. LTD. 178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: 03-9586-6300 PIONEER ELECTRONICS DE MEXICO S.A. DE C.V. San Lorenzo Num 1009 3er piso Desp. 302 Col. Del Valle, Mexico D.F. C.P. 03100 TEL: 5-688-52-90 <00D00ZW0J01>...

Table of Contents
