Schwinn 220 Recumbent Bike 2010 model Assembly Manual
  1. Manuals
  2. Brands
  3. Schwinn Manuals
  4. Exercise Bike
  5. 220 Recumbent Bike 2010 model
  6. Assembly manual
Schwinn 220 Recumbent Bike 2010 model Assembly Manual

Schwinn 220 Recumbent Bike 2010 model Assembly Manual

Assembly manual
Hide thumbs Also See for 220 Recumbent Bike 2010 model:
Table of Contents

Advertisement

Quick Links

See also: User Manual
220 Recumbent
Recumbent Exercise
220
220
Recumbent
003–3230–101509C
Exercise Bike
Bike
Exercise
Bike

Advertisement

Table of Contents
loading

Related Manuals for Schwinn 220 Recumbent Bike 2010 model

Summary of Contents for Schwinn 220 Recumbent Bike 2010 model

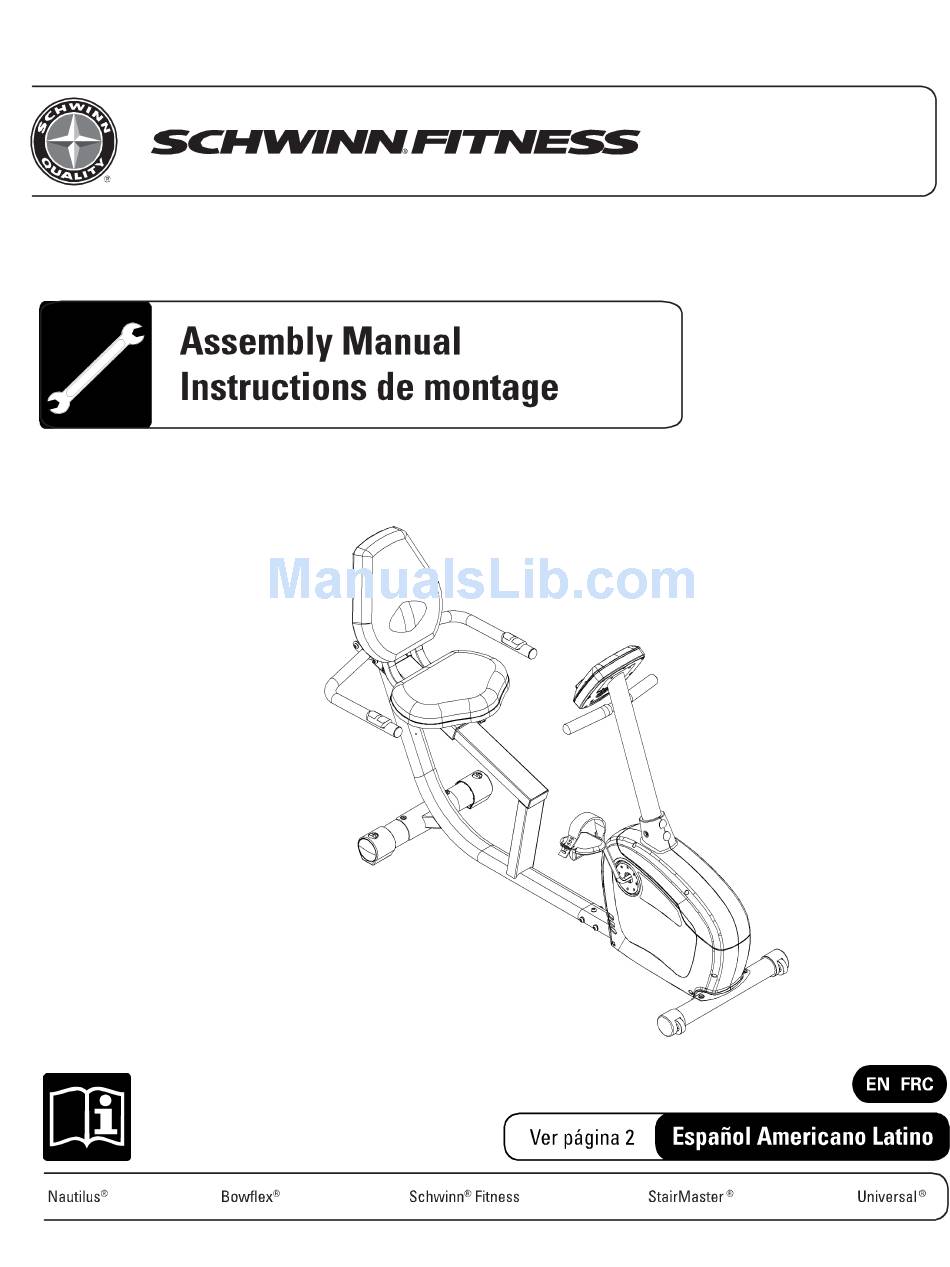

  • Page 1 220 Recumbent Recumbent Exercise Exercise Bike Bike Recumbent Exercise Bike 003–3230–101509C...

  • Page 2: Table Of Contents

    © 2009 Nautilus, Inc., All rights reserved ™ and ® indicate a trademark or registered trademark. Nautilus, Inc. (www.nautilus.com) trademarks include NAUTILUS®, BOWFLEX®, STAIRMASTER®, SCHWINN® and UNIVERSAL® and respective logos. Other trademarks are the property of their respective owners. Before Assembly Select the area where you are going to set up and operate your machine.

  • Page 3: Important Safety Instructions

    Do not try to change the design or functionality of this machine. This could compromise the safety and can void the warranty. • • • If replacement parts are necessary use only genuine Schwinn® replacement parts and hardware supplied by Nautilus. Failure to use genuine replacement parts can cause a risk to users, keep the machine from operating correctly or void the warranty.

  • Page 4: Specifications

    Specifications Tools Required 6mm (included) (recommended) (included) (recommended) 4 4 4...

  • Page 5: Parts

    Parts Item Description Item Description Frame Assembly Power Cord Seat Rail Left Pedal Main Frame Right Pedal Seat Back Front Stabilizer Seat Bottom Rear Stabilizer Seat Frame Seat Rail Bracket Handlebar Hardware Card Console Mast Manual Pack Console 5 5 5...

  • Page 6: Hardware

    Hardware 6 6 6...

  • Page 7: Assembly

    Assembly 1. Attach Front and Rear Stabilizers 7 7 7...
  • Page 8 2. Connect Seat Rail Assembly to Frame Assembly NOTE: Do not crimp Console Cable. 8 8 8...
  • Page 9 3. Attach Handlebar to Seat Frame 9 9 9...
  • Page 10 4. Attach Seat Back and Bottom to Seat Assembly 10 10 10...
  • Page 11 5. Insert Seat Assembly on the Seat Rail NOTE: Lock the Adjustment Knob into one of the Seat Rail locking holes. 11 11 11...
  • Page 12 6. Connect Heart Rate Cable to Seat Assembly 12 12 12...
  • Page 13 7. Attach Seat Rail Bracket 13 13 13...
  • Page 14 8. Attach Seat Rail Assembly to Frame Assembly NOTE: Do not crimp Console Cable. 14 14 14...
  • Page 15 9. Attach Console Mast to Frame Assembly NOTE: Do not crimp Console Cable. 15 15 15...
  • Page 16 10. Connect Cables to the Console NOTE: Do not crimp Console Cable. 16 16 16...
  • Page 17 11. Attach Console to Console Mast NOTE: Do not crimp Console Cable. * Hardware is pre-assembled and not on Hardware Card. 17 17 17...
  • Page 18 12. Adjust and Tighten the Console Mast 18 18 18...
  • Page 19 13. Attach Pedals to Frame Assembly 19 19 19...
  • Page 20 14. Connect Power Cord Final Inspection Inspect your machine to ensure that all fasteners are tight and components are properly assembled. Do not use or put the machine into service until the machine has been fully assembled and inspected for correct performance in accordance with the Owner’s Manual.

  • Page 21: Contacts

    Contacts NORTH AMERICA EUROPE, MIDDLE EAST & AFRICA CUSTOMER SERVICE INTERNATIONAL CUSTOMER SERVICE Tel: (800) 605–3369 Nautilus International GmbH E-mail: customerservice@schwinnfitness.com Albin-Köbis-Str. 4 51147 Köln CORPORATE HEADQUARTERS Tel: + 49 02203 2020 0 Nautilus, Inc. Fax: + 49 02203 2020 45 45 World Headquarters E-mail: technics@nautilus.com 16400 SE Nautilus Drive...
  • Page 22 Printed in China 22 22 22...
  • Page 23 220 Vélo Vélo d’exercice d’exercice à à à position position allongée allongée Vélo d’exercice position allongée 23 23 23...

  • Page 24: Avant Le Montage

    © 2009 Nautilus, Inc., Tous droits réservés ™ et ® indiquent une marque de commerce ou une marque déposée. Les marques de commerce de Nautilus, Inc. (www.nautilus.com) comprennent NAUTILUS®, BOWFLEX®, STAIRMASTER®, SCHWINN® et UNIVERSAL® et leurs logos respectifs. Les autres marques de commerce sont la propriété de leur détenteur respectif.

  • Page 25: Instructions De Sécurité Importantes

    Si des pièces de rechange sont nécessaires, utilisez exclusivement des pièces de rechange et la quincaillerie de marque Schwinn® fournis par Nautlius. Le fait de ne pas utiliser de pièces de rechange authentiques pourrait provoquer un risque pour les utilisateurs, empêcher la machine de fonctionner correctement ou annuler la garantie.

  • Page 26: Spécifications

    Spécifications Outils nécessaires 6 mm (inclus) (recommandé) (inclus) (recommandé) 26 26 26...

  • Page 27: Pièces

    Pièces Pièce Qté Description Pièce Qté Description Cadre Cordon d’alimentation Glissière du siège Pédale gauche Pédale droite Cadre principal Dossier du siège Stabilisateur avant Base du siège Stabilisateur arrière Cadre du siège Support Guidon Carte de quincaillerie Mât de la console Ensemble manuel Console 27 27 27...

  • Page 28: Quincaillerie

    Quincaillerie 28 28 28...

  • Page 29: Montage

    Montage 1. Fixez les stabilisateurs avant et arrière 29 29 29...
  • Page 30 2. Assemblez la glissière du siège sur le cadre Remarque : Ne tordez pas le câble de la console. 30 30 30...
  • Page 31 3. Fixez le guidon sur le cadre du siège 31 31 31...
  • Page 32 4. Fixez le dossier et la base du siège sur le cadre du siège 32 32 32...
  • Page 33 5. Retirez la glissière du siège Remarque : Verrouillez le bouton d’ajustement dans un des trous de verrouillage de la glissière du siège. 33 33 33...
  • Page 34 6. Branchez le câble de fréquence cardiaque sur le siège 34 34 34...
  • Page 35 7. Fixez le support de la glissière du siège 35 35 35...
  • Page 36 8. Fixez la glissière du siège sur le cadre Remarque : Ne tordez pas le câble de la console. 36 36 36...
  • Page 37 9. Fixez le mât de la console sur le cadre Remarque : Ne tordez pas le câble de la console. 37 37 37...
  • Page 38 10. Branchez les câbles sur la console Remarque : Ne tordez pas le câble de la console. 38 38 38...
  • Page 39 11. Fixez la console sur le mât de la console Remarque: Ne tordez pas le câble de la console. * La quincaillerie est préinstallée et ne se retrouve pas sur la carte de quincaillerie. 39 39 39...
  • Page 40 12. Réglez et serrez le mât de la console 40 40 40...
  • Page 41 13. Fixez les pédale sur le cadre 41 41 41...
  • Page 42 14. Branchez le cordon d’alimentation Inspection finale Inspectez votre machine pour vous assurer que toutes les courroies sont serrées et que tous les composants sont correctement montés. N’utilisez pas la machine et ne la mettez pas en marche tant qu’elle n’est pas complètement montée et inspectée pour vérifier que ses performances correspondent aux stipulations du Guide du propriétaire.
  • Page 43 Coordonnées AMÉRIQUE DU NORD EUROPE, MOYEN-ORIENT ET AFRIQUE SERVICE CLIENTÈLE SERVICE CLIENTÈLE INTERNATIONAL Tél. : (800) 605–3369 Nautilus International GmbH Courriel: customerservice@schwinnfitness.com Albin-Köbis-Str. 4 51147 Köln SIÈGE SOCIAL DU GROUPE Tél. : + 49 02203 2020 0 Nautilus, Inc. Télécopie: + 49 02203 2020 45 45 Siège social mondial Courriel: technics@nautilus.com 16400 SE Nautilus Drive...
  • Page 44 Imprimé en Chine...
