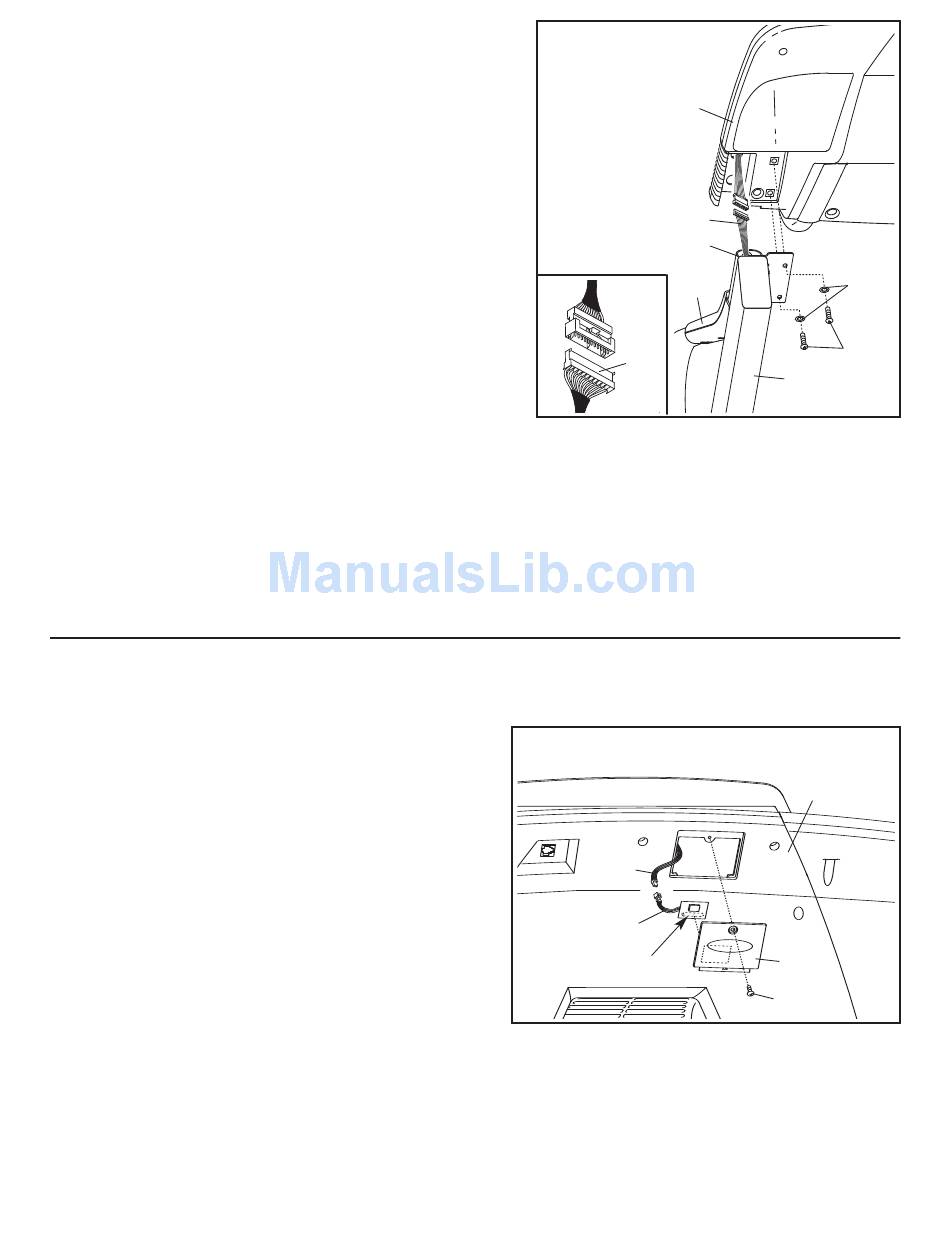

8. Con la ayuda de otra persona, sostenga el montaje de la
consola cerca del Montante Vertical (96) derecho y el
Montante Vertical izquierdo (que no se muestra).
Conecte el Cableado (118) al cableado en el montaje de
la consola. Asegúrese de conectar los conectadores
apropiadamente (vea los dibujos del recuadro). Los
conectadores deben deslizarse juntos fácilmente y
sonar cuando entran en su lugar. Si es que los conecto-
res no se deslizan fácilmente y se abrochan con seguri-
dad, gire uno de ellos y trate de conectarlos de nuevo. SI
LOS CONECTADORES NO ESTAN CONECTADOS
APROPIADAMENTE, LA CONSOLA SE PUEDE
DAÑAR CUANDO SE ENCIENDA LA CORRIENTE.
Inserte lo que sobra del cableado de nuevo dentro de la
Baranda (108) derecha.
Coloque el montaje de la consola en el Montante Vertical
(96) derecho y el Montante Vertical izquierdo (que no se
muestra). Enrosque dos Pernos de 1/4" x 1" (88) con
Arandelas Estrella de 1/4" (87) dentro de cada lado del
montaje de la consola. Después que usted haya comen-
zado a enroscar todos los cuatro Pernos, apriételos.
9. Asegúrese de apretar todas las piezas antes de utilizar la máquina para correr. Nota: materiales de
quincallería adicional pueden haber sido incluidos. Mantenga las llaves "L" incluidas en un lugar seguro. La
llave "L" grande se usa para ajustar la banda para caminar (vea la página 24). Para proteger el suelo o la al-
fombra de daño, coloque un tapete debajo de la máquina para correr. Si hay unas hojas delgadas de plástico
transparente sobre las calcomanías, quítelas.
Si usted compra el sensor de pulso para el pecho opcional (vea la página 20), siga los pasos de abajo
para instalar el recibidor incluido con el sensor de pulso para el pecho.
1. Asegúrese que la corriente esté desenchufada.
Quite el Tornillo de 3/4" (33) y la Puerta de Acceso
(105) de la Parte de Atrás de la Consola (104).
2. Conecte el cable en el recibidor (A) al cable indicado
extendiendo de la Parte de Atrás de la Consola (104).
Quite el papel de la almohadilla adhesiva en la parte
de atrás del recibidor Sostenga el recibidor de tal
manera que el cilindro pequeño esté cerca de la
orilla inferior del recibidor y de frente a la Parte de
Atrás de la Consola como se muestra. Nota: Si se
incluyen dos tornillos con el sensor de pulso para el
pecho y dos postes plásticos en la parte de adentro
de la Puerta de Acceso, conecte el recibidor a los
postes plásticos en la Puerta de Acceso con los dos
tornillos.
3. Asegúrese que ningún cable se esté pellizcando. Vuelva a conectar la Puerta de Acceso (105) con el
Tornillo de 3/4" (33). Los otros cables incluidos con el recibidor se pueden deshechar.
8
Montaje de
la Consola
Baranda Derecha
118
Cable
A
Cilindre
9
118
87
108
88
96
104
105
33
