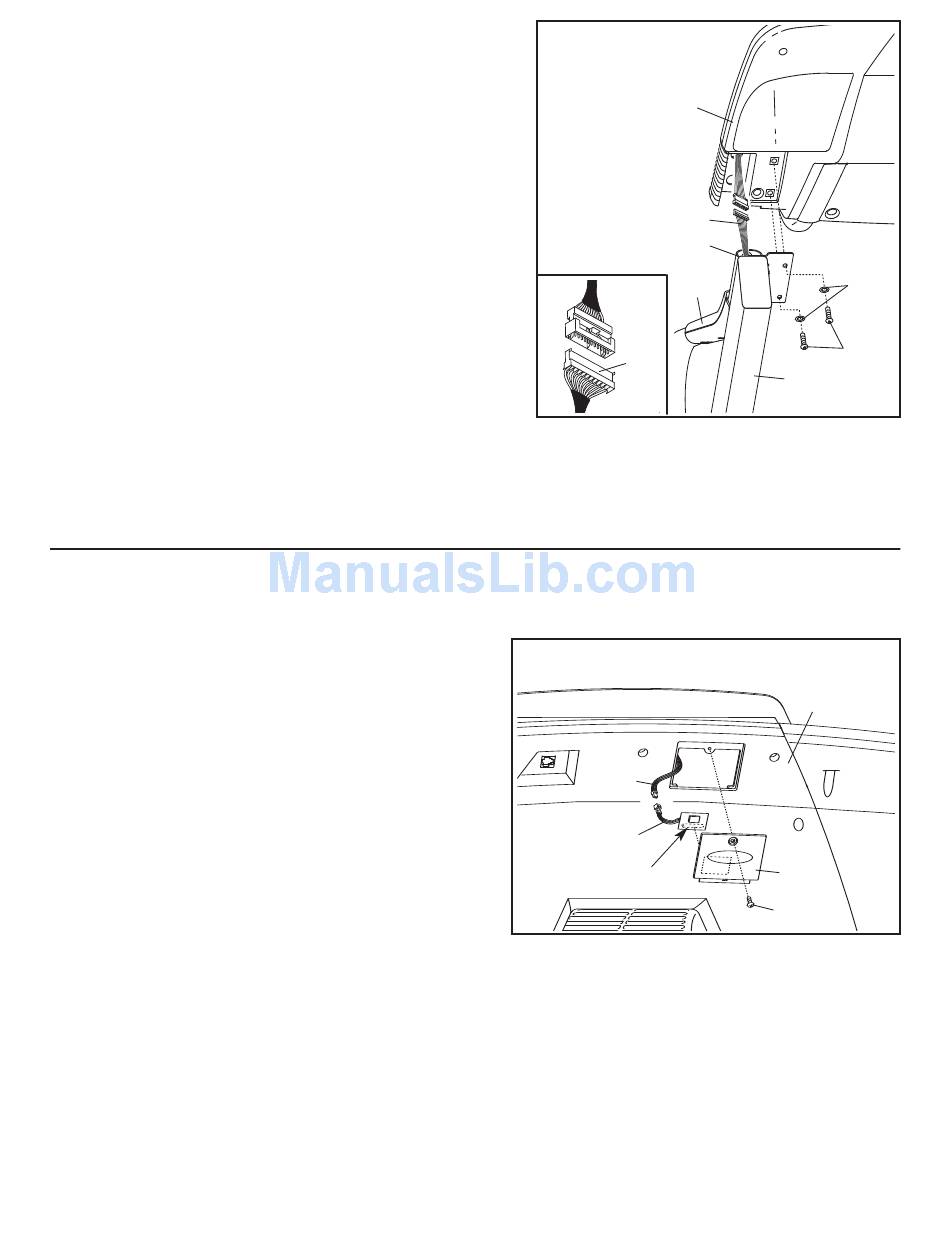

8. Przy pomocy drugiej osoby przytrzymaj zespół konsoli
przy prawej kolumnie (96) i lewej kolumnie (nie
pokazano).
Podłącz wiązkę przewodów (118) do wiązki przewodów
w zespole konsoli. Upewnij się, że złączki są
odpowiednio połączone (zobacz rysunek); złączki
powinny swobodnie się łączyć i zatrzaskiwać we
właściwej pozycji. Jeśli złączki nie nachodzą na siebie
swobodnie i się nie zatrzaskują, obróć jedną ze złączek i
spróbuj połączyć ponownie. JEŚLI ZŁACZKI NIE SA
ODPOWIEDNIO POŁĄCZONE, PO PODłACZENIU ZA-
SILANIA KONSOLA MOŻE ULEC USZKODZENIU.
Włóż nadmiar wiazki przewodów z powrotem do prawej
poręczy (108).
Ustaw zespół konsoli na prawej kolumnie (96) oraz lewej
kolumnie (nie pokazano). Włóż dwie śruby 1/4" x 1"(88) z
podkładkami gwiazdkowymi 1/4'' (87) po obu stronach
zespołu konsoli. Po włożeniu wszystkich czterech
śrub, dokręć je.
9. Przed użyciem bieżni sprawdź, czy wszystkie części są dobrze przykręcone. Uwaga: Może być
dołączone dodatkowe oprzyrządowanie. Trzymaj załączone klucze w bezpiecznym miejscu. Duży klucz im-
busowy stosowany jest do regulacji pasa (patrz: strona 24). W celu uniknięcia uszkodzenia podłogi lub dy-
wanu, umieść pod bieżni matę. Jeśli na naklejce znajduje się cienka folia plastikowa, zdejmij ją.
W przypadku zakupienia opcjonalnego piersiowego czujnika tętna (zobacz str. 20), postepuj w podany
niżej sposób, aby zainstalować odbiornik dołączony do piersiowego czujnika tętna.
1. Upewnij się, czy kabel zasilający jest odłączony od
gniazdka. Wyjmij wkręt 3/4'' (33) i zdejmij drzwiczki
dostępowe (105) z tylnego wieczka konsoli (104).
2. Połącz przewód na odbiorniku (A) ze wskazanym
przewodem wychodzącym z tyłu konsoli (104). Usuń
papier z przylepnej płytki z tyłu odbiornika. Przytrzy-
maj odbiornik tak, aby mały walec był w pobliżu
dolnej krawędzi odbiornika, zwrócony w stronę
tyłu konsoli, tak jak pokazano. Mocno przyciśnij
odbiornik do wskazanego rogu drzwiczek
dostępowych (105). Uwaga: Jeśli do piersiowego czu-
jnika tętna dołączono dwa wkręty i dwa plastikowe
kołki na wewnętrznej stronie drzwiczek dostępowych,
zamocuj odbiornik do plastikowych kołków na
dzwiczkach dostępowych używając dwóch wkrętów.
3. Upewnij się, że przewód nie jest przycięty. Zamontuj drzwiczki dostępowe (105) śrubą 3/4'' (33). Inne prze-
wody dołączone do odbiornika można wyrzucić.
8
Zespół
konsoli
Prawa poręcz
118
Prze-
wód
A
Walec
9
118
87
108
88
96
104
105
33
