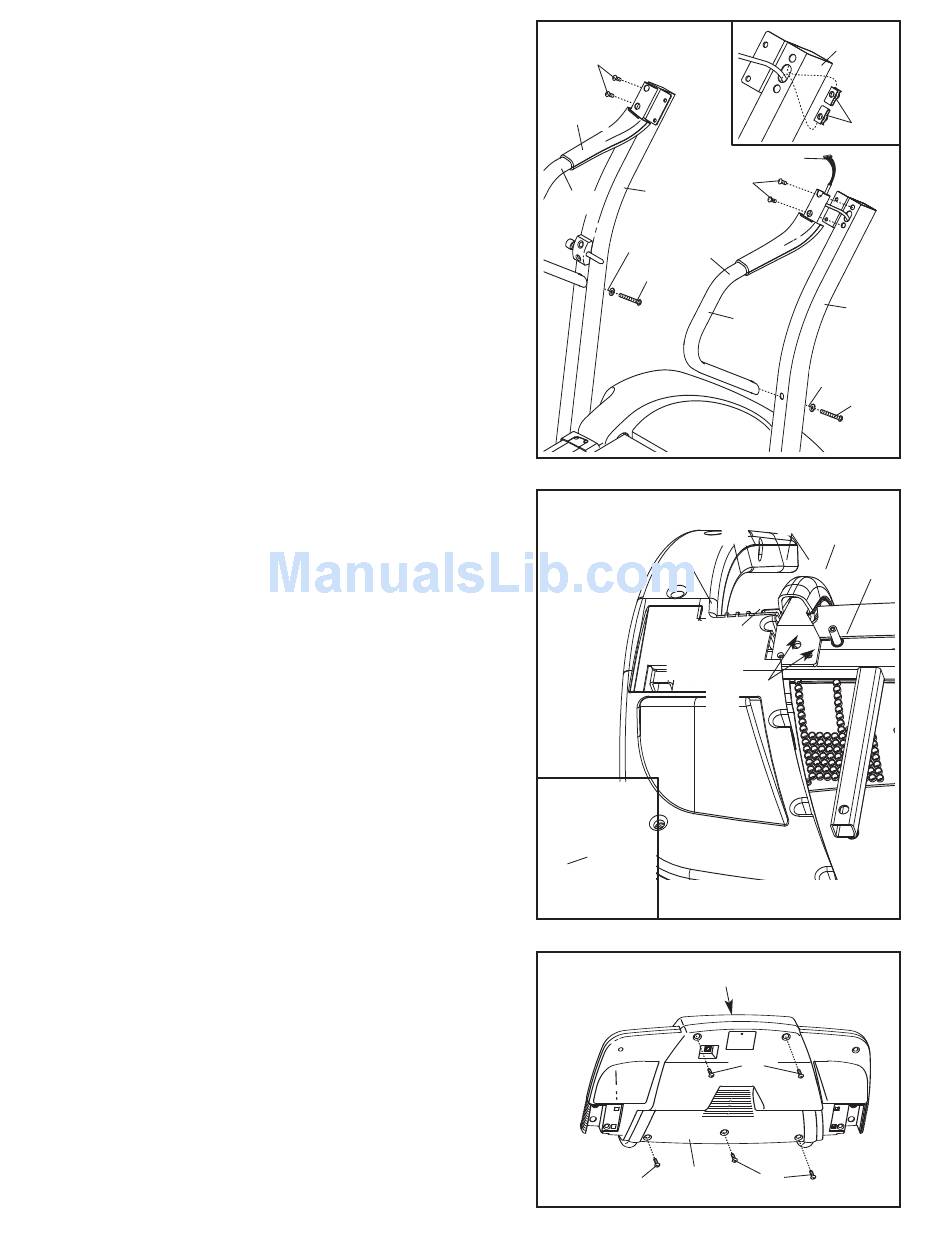

5. Patrz: rysunek we wkładce. Upewnij się, czy w każdym
górnym końcu kolumn (96) są dwie nakrętki (112) w kształ-
cie litery U. Uwaga: Mogą być dołączone dodatkowe
nakrętki.
Zidentyfikuj prawą i lewą poręcz (108) (na każdej poręczy
jest naklejka identyfikacyjna). Trzymaj prawą poręcz w
poblizu prawej kolumny (96) i przełóż zestaw przewodów
(118) przez duży otwór w prawej poręczy i górny koniec,
jak pokazano.
Nastepnie przytrzymaj prawą poręcz (108) przy prawej
kolumnie (96). Obracając 3-4 razy śrubę 5/16" x 3 1/2"
(121) z podkładkami 5/16" (128) zamocuj ją do prawej
kolumny i niższego końca prawej poręczy. Następnie
zamocuj dwie śruby 5/16" x 1" (113) w górnej części
prawej kolumny i prawej kolumnie. Uważaj, aby nie upuś-
cić śrub do środka poręczy. Jeśli to konieczne, podnieś
lub opuść poręcz aby włożyc śruby 5/16" x 1" do kolumny.
Dokręć mocno wszystkie trzy śruby.
Zamocuj lewą poręcz (108) do lewej kolumny (96) jak
opisano powyżej. Uwaga: W lewej kolumnie nie ma wiązki
przewodów.
6. Odwróć konsolę (101) do "góry nogami"; uważaj, aby nie
zarysować konsoli. Zdejmij z konsoli opaskę i tylna
pokrywę (104) (zob. rysunek 7) Jeśli w ramie konsoli znaj-
dują się cztery wkręty poprzeczki do mierzenia pulsu (76),
wyjmij je.
Przytrzymaj końce poprzeczki do mierzenia tętna (77) przy
ramie konsoli (80), tak jak pokazano. Podłącz przewód do
mierzenia tętna w konsoli (101) do przewodu w
poprzeczce do mierzenia tętna (zob. rysunek we wkładce).
Złączki powinny swobodnie się łączyć i zatrzaskiwać
we właściwej pozycji. Jeśli złączki nie nachodzą na
siebie swobodnie i się nie zatrzaskują, obróć jedną ze
złączek i spróbuj połączyć ponownie. Zamocuj poprzeczkę
do mierzenia tętna do ramy konsoli (80) czterema wkrę-
tami (76). Mocno dokręć wkręty poprzeczki do
mierzenia tętna. Należy uważać, aby nie uszkodzić
przewodów.
Podłącz koniec przewodu uziemienia do ramy konsoli (80)
śrubą uziemiająca 1/2" (52). Uwaga: Po drugiej stronie
poprzeczki do mierzenia tętna (77) nie ma przewodów.
7. Zamocuj powtórnie tylną pokrywę konsoli (104) do
zespołu konsoli pięcioma wkrętami 3/4" (33). Należy
uważać, aby nie uszkodzić przewodów.
5
113
Lew
108
128
121
6
Przewód
czujnika
tętna
7
33
8
118
113
96
108
Praw
128
76
77
52
101
Przewód
czujnika
tętna
Przewód
uziemiający
Zespół konsoli
33
104
33
119
112
96
121
80
