Pro-Form 450 Hr Elliptical Gebruiksaanwijzing page 7

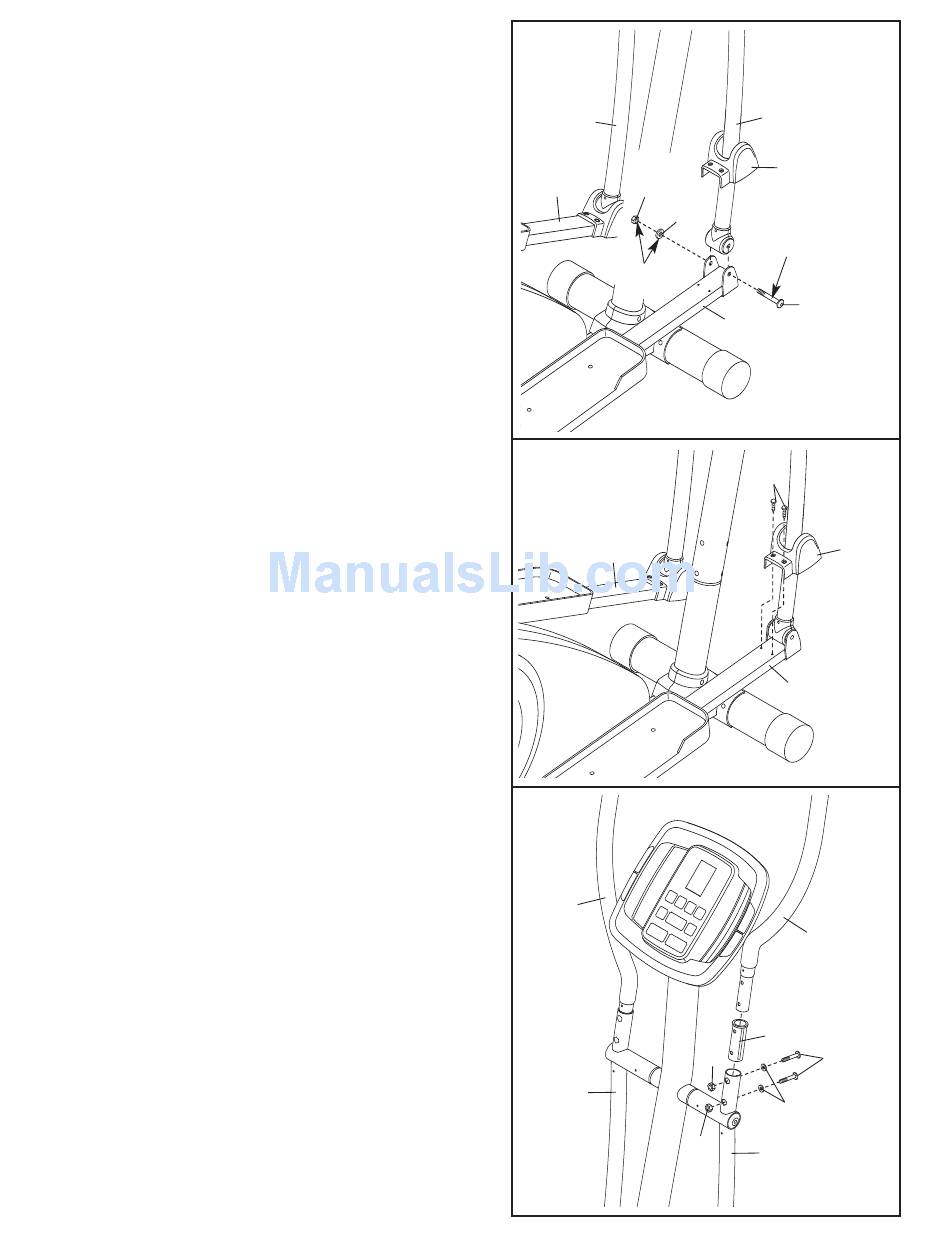

7. Schuif een Pedaalbuiskapje (78) op het Rechter
Verlengstuk van de Armhendel (71).
Smeer de hier rechts getoonde onderdelen dun in
met wat vet. Maak dan de Rechter Pedaalbuis (64)
vast aan het Rechter Verlengstuk van de Armhendel
(71) met een M6 x 2 1/2" Bout met Ronde Kop (40),
een M6 Tussenring (55), en een M6 Nylon
Klemmoer (56).
Herhaal deze stap voor de Linker Pedaalbuis (4)
en voor het Linker Verlengstuk van de
Armhendel (5).
8. Maak het rechter Pedaalbuiskapje (78) vast aan de
Rechter Pedaalbuis (64) met twee M4 x 1/2"
Schroeven (49).
Herhaal deze stap voor de Linker Pedaalbuis (4).
9. Steek een Plastic mouw (16) en een Armhendel (6)
in de bovenkant van het Rechter Verlengstuk van
de Armhendel (71). Stel de gaten in de Plastic
mouw en de Armhendel gelijk met de gaten in het
Rechter Verlengstuk van de Armhendel. Maak dan
de Armhendel vast met twee M6 x 1 3/8" Bouten
met Ronde Koppen (46), twee M6 Gebogen
Tussenringen (39), en twee M6 Nylon Klemmoeren
(56).
Herhaal deze stap voor de andere Armhendel (6)
en voor het Linker Verlengstuk van de
Armhendel (5).
7
5
4
56
Smeer
8
4
9
6
5
7
71
78
55
Smeer
40
64
49
78
64
6
16
46
56
39
56
71
