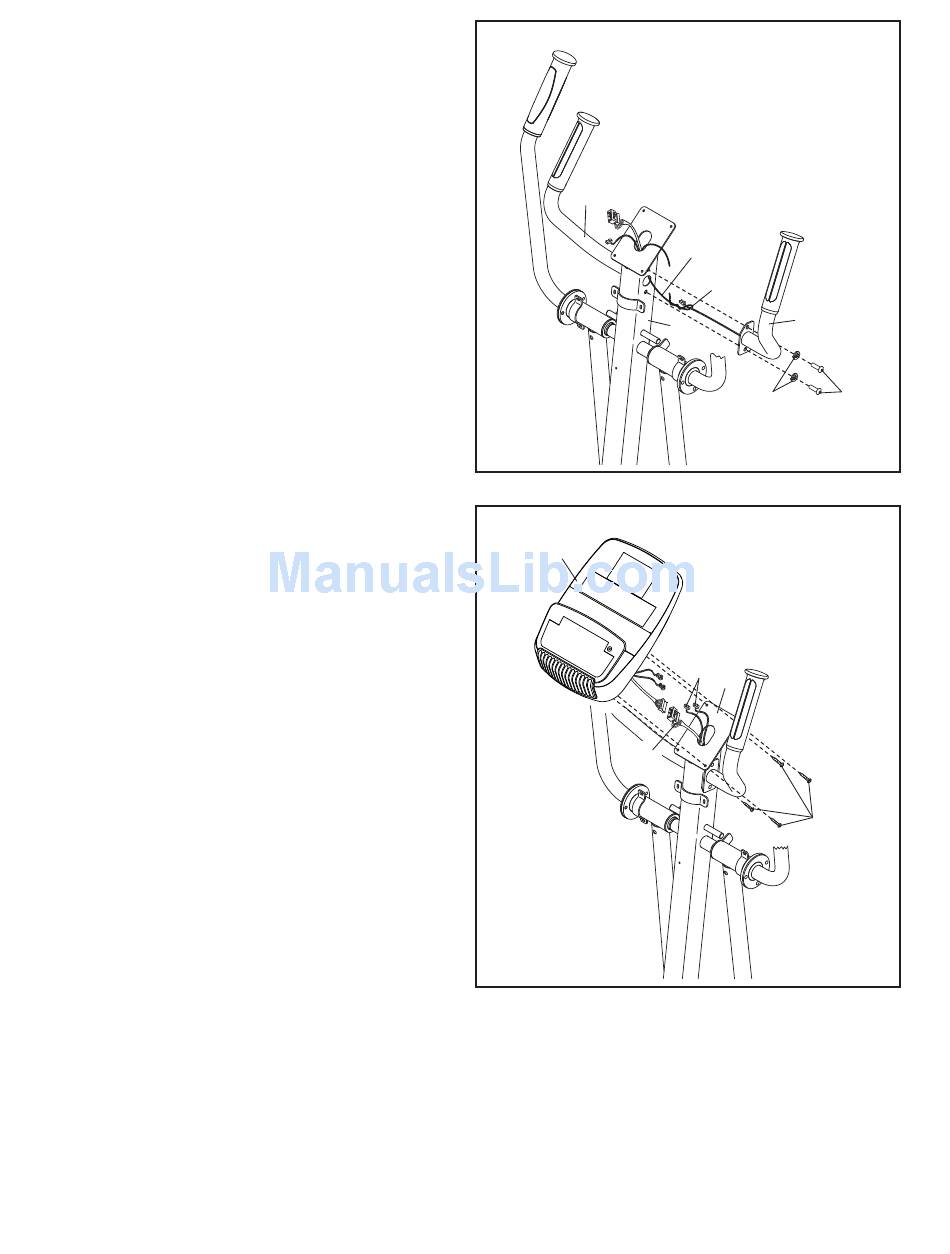

8. Identifique la Baranda Derecha (10) y oriéntela
como se muestra.
Con la ayuda de una segunda persona sostenga
la Baranda Derecha (10) cerca del lado derecho
del Montante Vertical (5).
Ubique la atadura de cables indicada en el
Montante Vertical (5). Ate el extremo inferior de la
atadura de cables al Cable de Pulso (34) dentro
de la Baranda Derecha (10). A continuación, tire
hacia arriba del extremo superior de la atadura
de cables, sacándolo por la parte superior del
Montante Vertical. Luego desate y descarte la
atadura de cables.
Clave: Evite pellizcar el Cable de Pulso (34).
Fije la Baranda Derecha (10) al Montante Vertical
(5) con dos Tornillos M8 x 16mm (102) y dos
Arandelas Divididas M8 (103).
Fije la Baranda Izquierda (11) de la misma
manera.
9. Retire la atadura de los cables (no se muestra)
del Cableado Eléctrico (60) y deséchela.
Mientras que otra persona sostiene la Consola
(33) cerca del Montante Vertical (5), conecte los
cables de la Consola al Cableado Eléctrico (60) y
a los Cables de Pulso (34).
Inserte el exceso de cables dentro del Montante
Vertical (5) o dentro de la Consola (33).
Clave: Tenga cuidado de no pellizcar los
cables. Conecte la Consola (33) al Montante
Vertical (5) con cuatro Tornillos M4 x 16mm (93).
