VarmVattenberedaren
Värmepannan kan leverera hushålls­
varmvatten till duschar och diskbänkar
utan varmvattenberedare. När konsumtio­
nen av hushållsvarmvatten kan förmodas
bli hög, kan en rostfri varmvattenberedare
inkluderas i specifikationen.
Varmvattenberedare eller rör av kop-
par får inte användas.
I värmepannan finns en inbyggd varmvat­
tenberedare med en volym på cirka 8,5
liter färskvatten. Varmvattenberedaren
kan producera cirka 12 liter 40°C vatten
per halvtimme (vid 10°C kallvattentemp).
Om elpatron används istället för gas för
att värma upp beredaren, minskar kapa­
citeten något.
Spola alltid igenom beredaren innan den
används, speciellt efter längre stillestånd.
Aldes värmeväxlare 2968 kan också
monteras för att ge gratis uppvärmning
och varmvatten via motorn under gång.
obs! Varmvattnet är ej avsett för
dricks vatten eller till matlagning.
Vid kontinuerlig användning av beredaren
skall den tömmas ca 1 gång/mån, detta
för att bilda en ny luftkudde i beredaren.
Luftkudden används för att ta upp tryck­
stötar i beredaren.
För tömning av specialanpassade värme­
pannor samt det övriga färskvatten­
systemet i båten, se tillverkarens bruks­
anvisning.
OBS! Färskvattnet i varmvattenbereda-
ren skall alltid tappas ut när det är risk
för frost och båten inte används.
Garantin täcker inte frostskador.

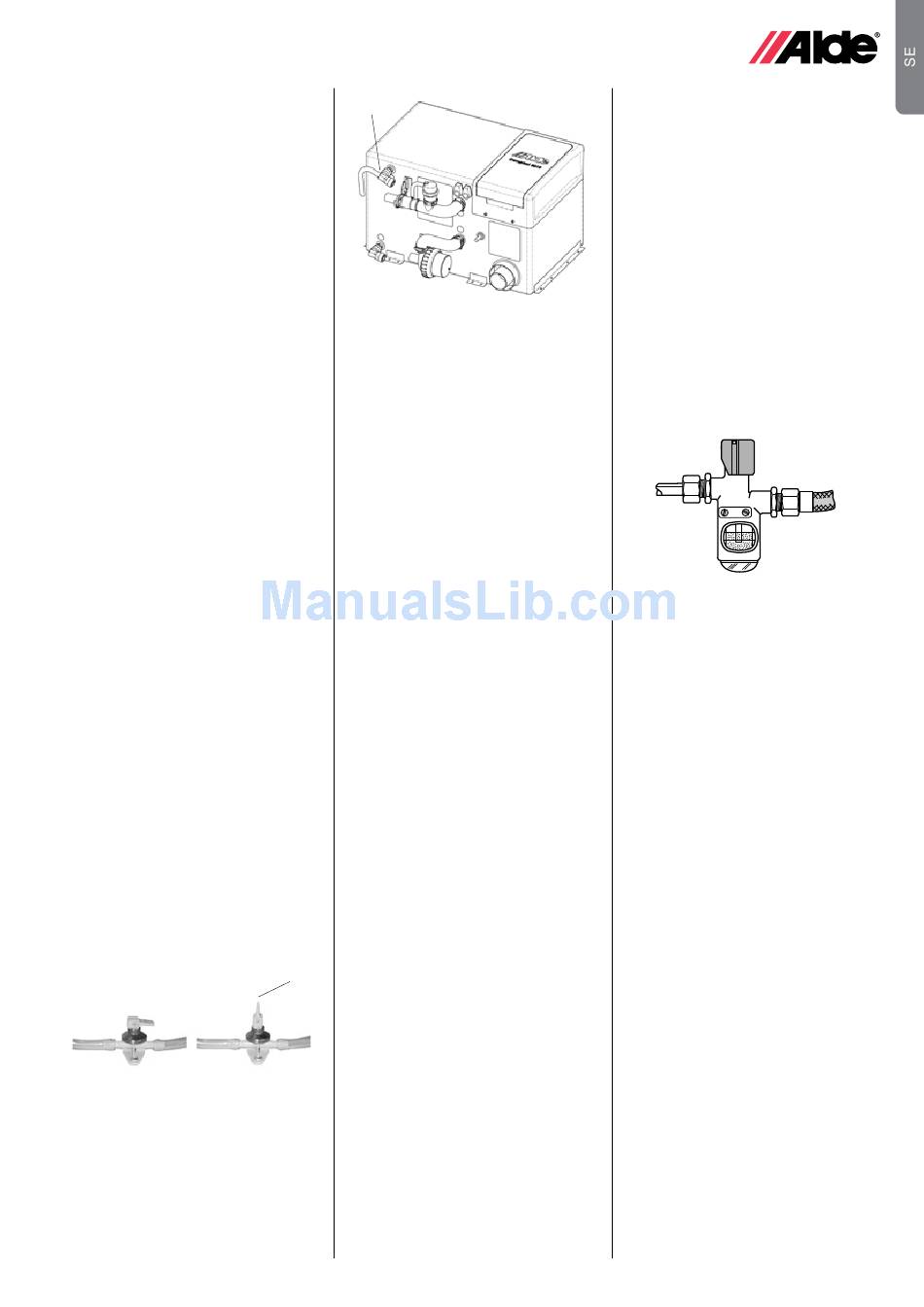

Tömning av beredaren med kombine-
rad säkerhets-/avtappningsventil:
1. Slå ifrån färskvattenpumpen.
2. Öppna samtliga vattenkranar.
3. Öppna därefter säkerhets­/avtapp­
ningsventilen genom att föra upp den
gula spaken (M) i vertikalt läge.
4. Beredaren töms nu direkt ut i kölsvinet
eller i separat behållare via säkerhets­/
avtappningsventilens slang. Kontrol­
lera att allt vatten rinner ut (ca 7­10
liter). Låt ventilen vara öppen tills bere­
daren skall användas igen.
obs! Kontrollera så att den automatiska
backventilen (N) öppnar och släpper in
luft i beredaren vid avtappning samt att
slangen ej är igentäppt.
Öppen
Stängd
n
eLpatronen
Alla Compact 3010 är utrustade med två
230 V elpatroner på 2100 alt. 3150 watts
max effekt, beroende på modell. Val av
elpatronseffekt görs på manöverpanelen.
Kontrollera alltid att ingående säkring till
båten har rätt amperetal i förhållande till
effektvalet.
1050 W effekt fordrar 6 amp säkring.
2100 W effekt fordrar 10 amp säkring.
3150 W effekt fordrar 16 amp säkring.
CirkuLationspumpen
För att cirkulera runt den uppvärmda
glykolvätskan i värmesystemet behövs
en cirkulationspump.
På värmepannan sitter en 12 V cirkula­
tionspump monterad.
Styrningen av cirkulationspumpen, alltså
dess till­ och frånslag, sker från manö­
verpanelens rumstermostat beroende på
värmebehov.
12 V cirkulationspump för montering i
expansionskärlet och 230 V cirkulations­
pump för montering på värmesystemet
finns som tillval.
systemtemperatur
Värmepannan är inställd på 80°C sys­
temtemperatur, alltså det gradantal gly­
kolvätskan har när den cirkulerar ut i
värmesystemet.
LuFtCirkuLation
För att kunna utnyttja den vattenburna
värmens princip på bästa möjliga sätt är
det viktigt att luft fritt kan passera under
styvfack och bakom ryggdynor och skåp.
m
Om båten utrustas med t.ex. en heltäck­
ningsmatta, se till att mattan ej täcker för
lufttillförseln till kon vektorerna.
Lika viktigt är att kuddar och filtar ej täp­
per till luftcirkulationen.
skötseL aV Värme-
anLäggningen
Vinterbruk
Vid vinterbruk skall skorstenen hållas fri
från snö och is eftersom insugningsluften
till gasolpannan tas genom skorstenen.
Starta inte gasolpannan förrän skorste­
nen är helt fri från snö. Vid däck/takskor­
sten finns en skorstensförlängning
(art nr 3000 320) som rekommenderas
vid vinterbruk.
gasolsystemet
Låt en fackman regelbundet kontrollera
gasolsystemet så att kopplingar och
slangar är täta.
För att öka säkerheten rekommenderas
att Aldes läckagetestare typ 4071 monte­
ras närmast efter reduceringsventilen.
Läckagetestare typ 4071
Värmesystemet
Kontrollera regelbundet värmesystemets
vätskenivå i expansionskärlet. Nivån
skall ligga ca 1 cm över min­strecket vid
kall värmepanna.
Värmesystemet skall vara fyllt med en
vätskeblandning bestående av vatten
och glykol. Använd helst färdigblandad
glykol av hög kvalité (med inhibitorer)
avsedd för värmesystem av aluminium.
Vid användning av koncentrerad glykol
skall blandningen bestå av 60% vatten
och 40% glykol. Om värmeanläggningen
utsätts för lägre temperatur än ­25°C
skall glykolhalten höjas, dock ej över
50%.
Kärlen som vätskan hanteras i måste
vara absolut rena och rören i värmesys­
temet skall vara fria från föroreningar.
Detta för att förhindra bakterietillväxt i
systemet.
Glykolblandningen bör bytas vartannat
år, då egenskaper som t.ex. korrosions­
skydd försämras.
Glykolhalten bör kontrolleras innan ny
vätska fylls på. Detta för att förhindra
för hög koncentration av glykol i vätske­
blandningen.
Om vätskenivån i expansionskärlet sjun­
ker av annat skäl än ren avdunstning,
kontrollera alla skarvar, avtappningskran
och luftskruvar så de inte läcker. Har
glykolvatten läckt ut, skölj med vatten
och torka upp.
Låt aldrig värmesystemet stå tomt på
glykolvätska.
