Portable Generator Owner's Manual
Questions?
Help is just a moment away!
Call:Generac
Generator
Helpline - 1-800-270-1408
M-F 8-5 CT
Web: www.generac-por tables.corn
Model No. 1648-0 (4,500WattAC
Generator) Manual No. 189264GS Revision 5 (I 1/19/2002)

Advertisement

loading

Related Manuals for Generac Power Systems PowerBOSS Contractor 1648-0

Summary of Contents for Generac Power Systems PowerBOSS Contractor 1648-0

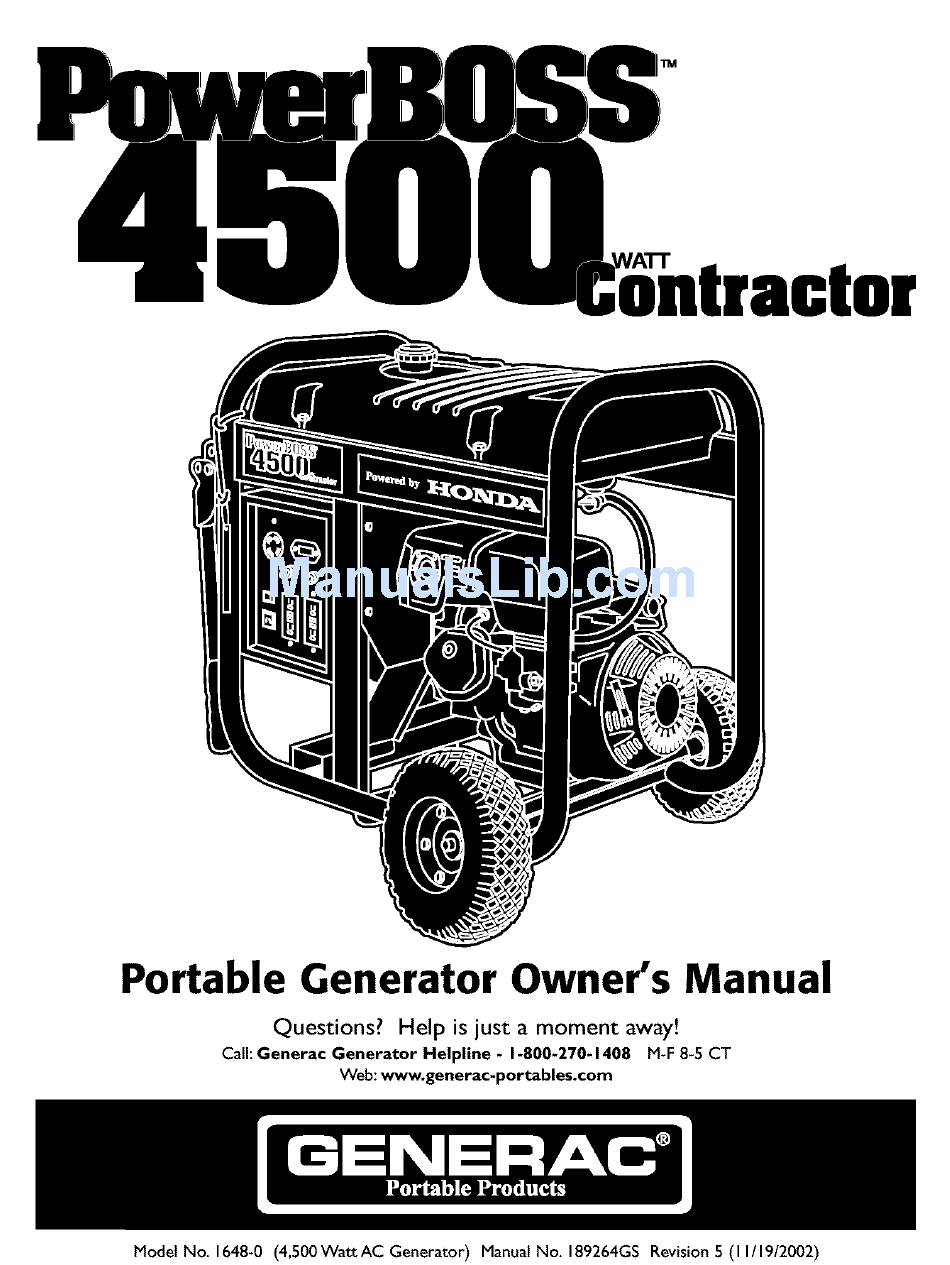

  • Page 1 Portable Generator Owner's Manual Questions? Help is just a moment away! Call:Generac Generator Helpline - 1-800-270-1408 M-F 8-5 CT Web: www.generac-por tables.corn Model No. 1648-0 (4,500WattAC Generator) Manual No. 189264GS Revision 5 (I 1/19/2002)
  • Page 2 "Don't Overload the Generator" on page I I. Every effort has been made to ensure that informationin this manual isaccurate and current However, Generac reserves the right to change,alter or otherwise improvethe product National Electric Code requires generator to be properly and this document at any time without prior notice.
  • Page 3 CAUTION DANGER Use generator only for intended uses. tf you have questions about intended use, ask dealer or contact Generac. Operate generator only on level surfaces. DO NOT expose generator to excessive moisture, dust, dirt, or corrosive vapors. DO NOT insert any obiects through cooling slots.
  • Page 4 KNOWYOUR GENERATOR Read this owner's manual and safety rules before operating your generator. Compare the illustrationswith your generator, to familiarize yourself with the locationsof various controls and adjustments. Savethis manualfor future reference. Engine Switch Recoil Starter FuelTank Air Cleaner Oil Fill Choke Lever 120/240VoltAC, Spark Attester...
  • Page 5 ASSEMBLY Carton Contents Check all contents. If any parts are missing or damaged,call Your generator requires some assembly and is ready for the generator helpline at 1-800-270-1408. use after it has been properly serviced with the • The generator recommended oil and fuel. •...
  • Page 6 Add Fuel Slide the axle through the holes in the brackets provided on the generator cradle. Slide a wheel and fiat washer over the axle. ARNING! NEVER fillfuel tank indoors. NEVER flit fuel tank when engine is running or hot.Allow unit NOTE: Be sure to installboth wheels with the air to cool for two minutes before refueling.
  • Page 7 GROUNDING Turn the fuel valve to the "On" position (Figure 4). G EN ERATO R The National Electrical Code requires that the frame and external electrically conductive parts of this generator be properly connected to an approved earth ground. Local electrical codes may also require proper grounding of the Fuel Valve is shown unit.
  • Page 8 NOTE: If engine still fails to start after 3 pulls, check for ARNING! DO NOT permit smoking, open proper oil level in crankcase.This unit is equipped with a flame, sparks or any other source of heat around a low oil device. See engine manual. battery.Wear protective goggles,rubber apron and rubber gloves when working around a battery.
  • Page 9 RECEPTACLES 120 Volt AC, 20 Amp, GFCI Duplex Receptacles 120/240 Volt AC, 30 Amp, Locking Each duplex receptacle (Figure 9) is protected against overload by a push-to-reset circuit breaker. Receptacle Use a N EMA LI4-30 plug with this receptacle. Connect a 4-wire cord set rated for 250 Volt AC loads at 30 Amps (or •11 I greater) (Figure 8).You can use the same 4-wire cord if you...
  • Page 10 "Reset" button firmly until it is fully in place and locks in that position. If the GFCI outlet does not reset properly, do not use the outlet _ call a Generac service center. This receptacle can not recharge 6Volt batteries and can •...
  • Page 11 DON'T OVERLOAD YOUR Plug in and turn on the next load. Again, permit the generator to stabilize. G EN ERATO R Repeat steps 4 and 5 for each additional load. NEVER add more loads than the generator capacity.Take special care to consider surge loads in generator capacity, Capacity as described above.
  • Page 12 SPECIFICATIONS AUTION! Avoid prolonged or repeated skin contact with used motor oil. Used motor oil has been shown to cause skin cancer in certain Maximum SurgeWatts ....5,625 watts laboratory animals.Thoroughly wash exposed areas Continuous Wattage Capacity ... 4,500 watts Power Factor ......
  • Page 13 STO RAG E Engine Storage manual for engine owner's instructions. The generator should be started at least once every seven days and allowed to run at least 30 minutes. If this cannot Other Storage Tips be done and you must store the unit for more than •...
  • Page 14 NOTES...
  • Page 15 Connect another device that is in good no AC output condition. available. Fault in generator. Contact Generac service facility. Short circuit in a connected load. Disconnect shorted electrical load. Generator is overloaded. See"Don't Overload the Generator" on Engine runs good but page II.
  • Page 16 SCHEMATIC BATTERY CHARGE /ff) EXOTATION FIELD HOURMETER/ POWER POWER MAINTENANCE REMINDER RESET lOA CB IDLE CONTROL TRAN3FORMER IDLE CONTROL CIRCUIT BOARD IDLE SWITCH 120/240V...
  • Page 17 WIRING DIAGRAM ]20/240V DC CB IDLE CONTROL SWITCH 120V GFCI 12V/IOA...
  • Page 18 2 ¸ EXPLODEDVIEW- MAIN UNIT \\\\\\...
  • Page 19 2 ¸ PARTS LIST - MAIN UNIT Item Part # Item Part # Description Qty Description K 189252GS CRADLE 42 30340GS HOSE, Fuel 67989GS 189564GS CONNECTOR, Reducer 70642GS 44 83465GS MOUNT, Vibration GROMMET,Tank 76222GS SCREW 45 78831AGS SCREW 46 93826GS ASSY,Rotor DECAL, Start Instructions 91844JGS...
  • Page 20 2 ¸ EXPLODEDVIEWAND PARTS LIST-WHEEL Item Part # Qty Description BB5586GS HANDLE (Includes Item 15) B4966GS WHEEL 191267KGS AXLE 191265GS E-RING 39287GS SCREW BI89522GS LEG,Support 191413GS MOUNT, Vibe, with Washer 42909GS SCREW 52858GS NUT, Lock 10 22247GS WASHER 39253GS SCREW 12 22145GS WASHER 13 49820GS...
  • Page 21 2 ¸ - CONTROL PANEL EXPLODED VIEW PARTS LIST Item Part # Qty Description Item Part # Qty Description 13 38150GS WASHER BI89250GS COVER, Lid,Control Panel 189251GS CONTROL PANEL, Back, Plastic 14 22264GS WASHER, Lock 15 51715GS 82538GS SWITCH, Rocker 90418GS OUTLET, 12VDC 16 80409GS...
