13. ケース開閉検出コネクター (4-1ピン CHASSIS)
ケース開閉検出センサー用コネクターです。 センサーケーブルまたはスイッチケーブルを
接続してください。 システムコンポーネントの取り外しや交換のときにケースを開けると、 ケ
ース開閉検出センサーまたはスイッチはこのコネクターに信号を送信します。 信号はその
後、 ケース開閉検出イベントを発行します。
初期設定値では、 「 Chassis Signal」 と 「GND」 のピンの間はジャンパキャップにより、 ショート
されています。 ケース開閉検出機能を使用する場合にのみ、 ジャンパを取り外してケース開
閉検出センサーを接続してください。

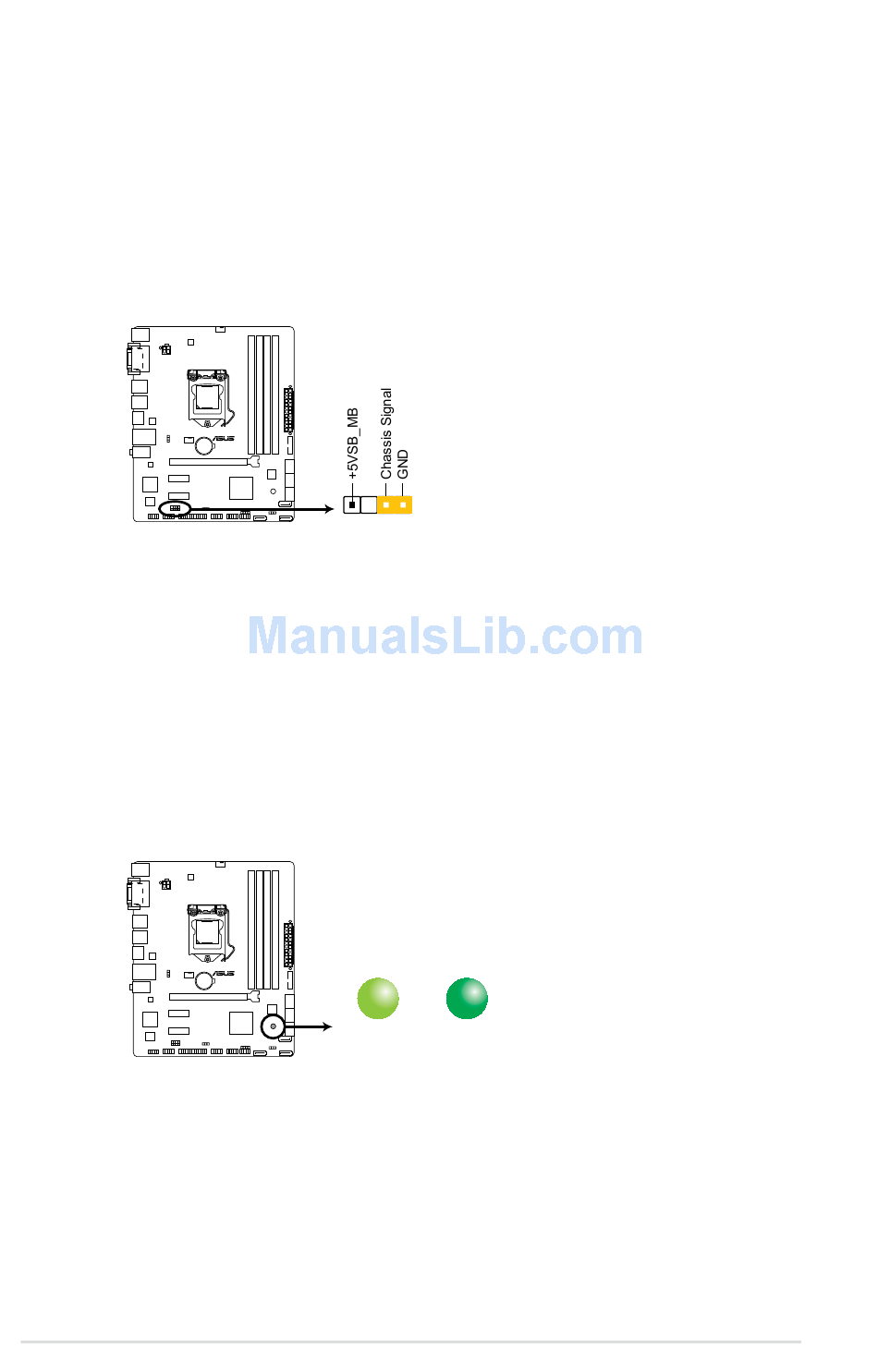

B85M-G Chassis intrusion connector
1.8 オンボード LED
1. スタンバイ電源LED
本製品にはスタンバイ電源LEDが搭載されており、 電力が供給されている間は緑のLEDが
点灯します （スリープモード、 ソフトオフモードも含む） 。 マザーボードに各パーツの取り付
け・取り外しを行う際は、 システムをOFFにし、 電源ケーブルを抜いてください。 下のイラス
トは、 LEDの場所を示しています。
B85M-G Onboard LED
1-20
CHASSIS
B85M-G
B85M-G
Standby Power
SB_PWR
ON OFF
Powered Off
Chapter 1: 製品の概要
