1=
2.
3.

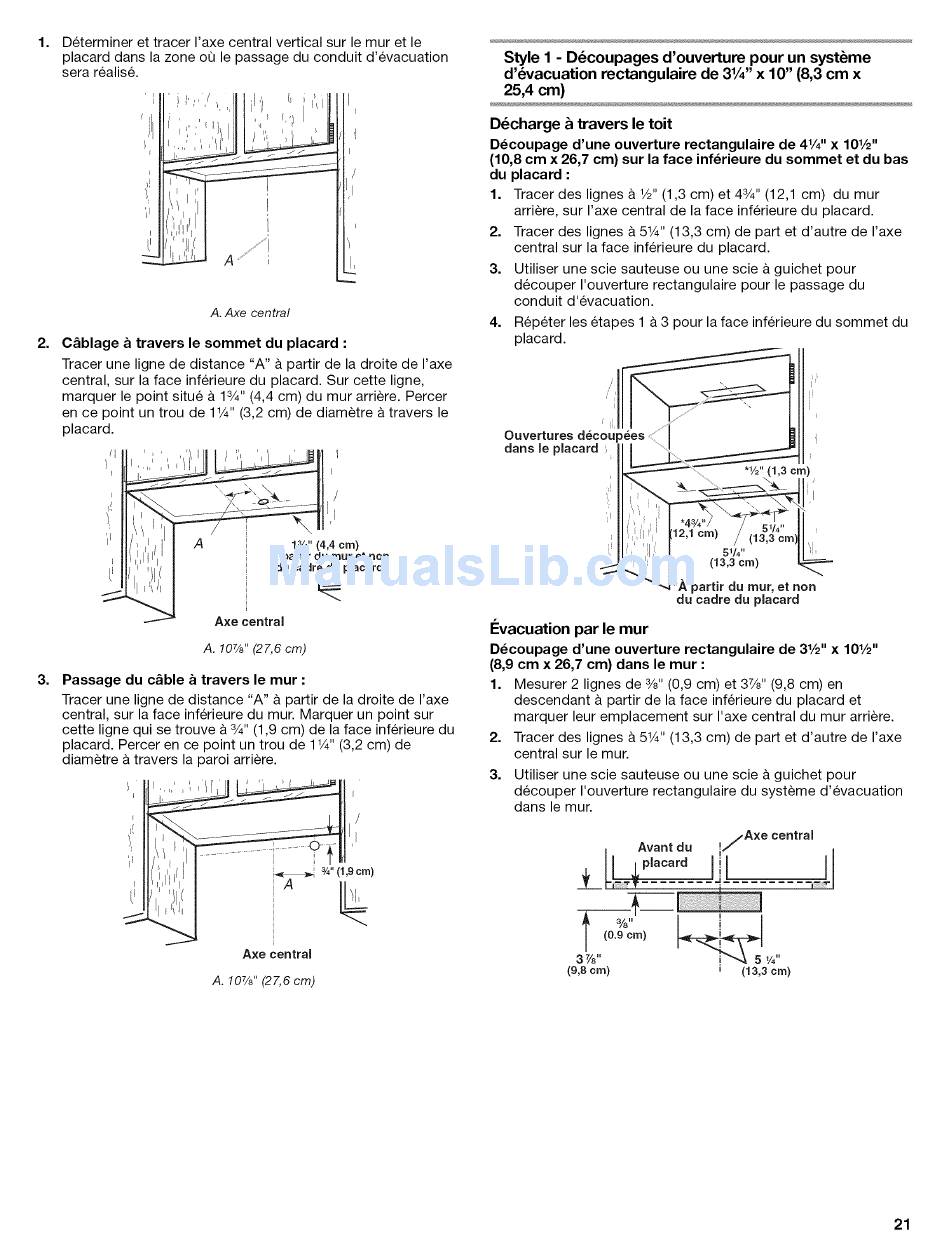

Determiner et tracer I'axe central vertical sur lemur et le
placard dans la zone oQ le passage du conduit d'evacuation
sera realis&
A. Axe central
C_blage a travers
le sommet du placard :
Tracer une ligne de distance "A" & partir de la droite de I'axe
central, sur la face inferieure du placard. Sur cette ligne,
marquer le point situ6 a 13/4"(4,4 cm) du mur arriere. Percer
en ce point un trou de 11¼"(3,2 cm) de diam_tre & travers le
placard.
/I
13/4" (4,4 cm)
i
i
a partir du tour et non
du cadre du placard
Axe central
A. 107/8 '' (27,6 cm)
Passage du c&ble a travers le tour :
Tracer une ligne de distance "A" a partir de la droite de I'axe
central, sur la face inferieure du mur. Marquer un point sur
cette ligne qui se trouve & 3/4"(1,9 cm) de la face inferieure du
placard. Percer en ce point un trou de 1V4"(3,2 cm) de
diam_tre & travers la paroi arriere.
/
i
i
_
3,4" (1,9 cm)
i
i
i
i
i
1
Axe central
A. 107/8 '' (27,6 cm)
Style 1 - D_coupages d'ouverture pour un syst_me
d'_vacuation rectangulaire de 31/4"x 10" (8,3 cm x
25,4 cm)
D_charge
& travers le toit
D_coupage d'une ouverture rectangulaire de 41/4'' x 101/2 ''
(10,8 cm x 26,7 cm) sur la face inf_rieure du sommet et du bas
du placard :
1. Tracer des lignes a 1/2"(1,3 cm) et 43/4"(12,1 cm) du mur
arriere, sur I'axe central de la face inferieure du placard.
2. Tracer des lignes & 51¼ '' (13,3 cm) de part et d'autre de I'axe
central sur la face inferieure du placard.
3. Utiliser une scie sauteuse ou une scie & guichet pour
decouper I'ouverture rectangulaire pour le passage du
conduit d'evacuation.
4=
Rep6ter les etapes 1 a 3 pour la face inferieure du sommet du
placard.
i
m
_'_-_J*Apartir du tour, et non
du cadre du placard
I_vacuation par le mur
D_coupage d'une ouverture rectangulaire de 31/2'' x 101/2 ''
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de 3/8"(0,9 cm) et 37/8"(9,8 cm) en
descendant
& partir de la face inferieure du placard et
marquer leur emplacement
sur I'axe central du mur arriere.
2. Tracer des lignes & 51¼"(13,3 cm) de part et d'autre de I'axe
central sur lemur.
3. Utiliser une scie sauteuse ou une scie & guichet pour
decouper I'ouverture rectangulaire du systeme d'evacuation
dans lemur.
/Axe
central
i
Avant du
I/
i
iL____ I
..3___FR
_
=
!
[ (O_cm_
F___I____ I
37/8 ''
i "_
5 V,,"
(9,8
Ore)
i
(13,3
crn)
21
