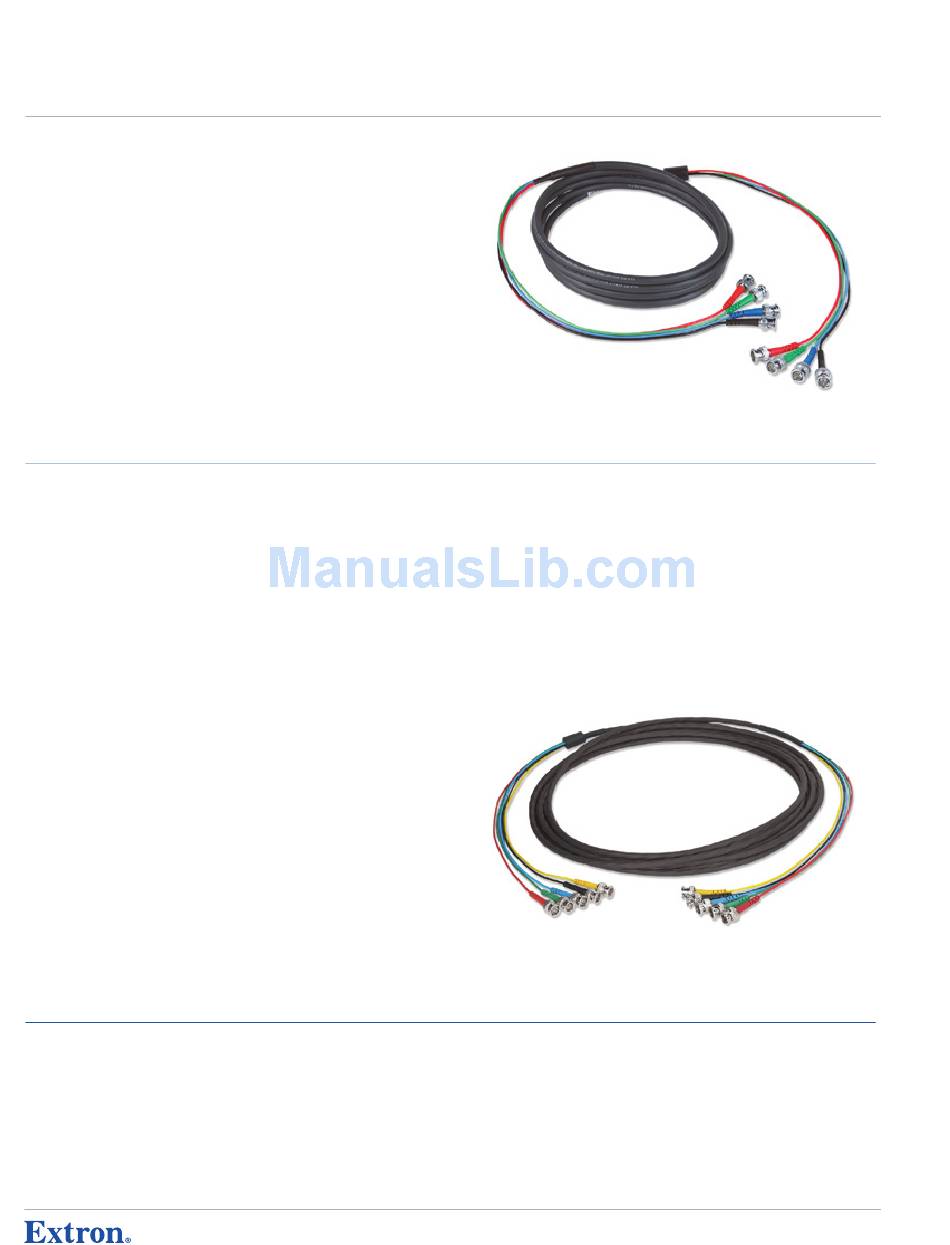

Extron electronics MHR-4 BNC/100 Specifications

BNC to BNC Cables
MHR-4 BNC Series
BNC Male to Male Four Conductor MHR - Mini High
Resolution Cables
DesCrIPtIoN

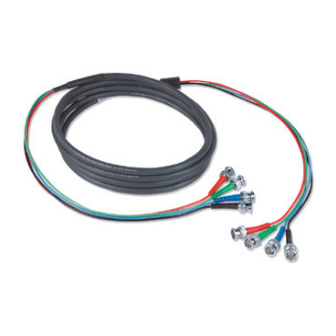

The Extron MHR-4 BNC Series cables are four mini high resolution, 75 ohm, coaxial cables
terminated with 75 ohm male BNC connectors that are each color-coded and wrapped in
a single jacket. The MHR-4 BNC Series are ideal for applications using red, green, blue,
and composite sync outputs for connection to an Extron computer-video interface, switcher,
distribution amplifier, or data display projection device. The Extron MHR-4 BNC Series is NEC
CL2 rated.
For cable specifications, see page 705.
Model
MHR-4 BNC/3
MHR-4 BNC/6
MHR-4 BNC/12
MHR-4 BNC/25
MHR-4 BNC/35
MHR-4 BNC/50
MHR-4 BNC/75
MHR-4 BNC/100
MHR-5 BNC Series
BNC Male to Male Five Conductor MHR - Mini High
Resolution Cables
DesCrIPtIoN
The Extron MHR-5 BNC Series cables are five mini high resolution, 75 ohm, coaxial cables
terminated with 75 ohm male BNC connectors that are each color-coded and wrapped in
a single jacket. The MHR-5 BNC Series are ideal for applications using RGBHV signals for
connection to an Extron computer-video interface, switcher, distribution amplifier, or data display
device. The Extron MHR-5 BNC Series is NEC CL2 rated.
For cable specifications, see page 705.
MoDel
MHR-5 BNC/3
MHR-5 BNC/6
MHR-5 BNC/12
MHR-5 BNC/25
MHR-5 BNC/35
MHR-5 BNC/50
MHR-5 BNC/75
MHR-5 BNC/100
762
VeRSIoN deSCRIPTIoN
3'
(90 cm)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6'
(1.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12'
(3.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25'
(7.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35'
(10.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
50'
(15.2 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
75'
(22.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
100'
(30.4 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
VersIoN DesCrIPtIoN
3' (90 cm)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6' (1.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12' (3.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25' (7.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35' (10.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
50' (15.2 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
75' (22.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
100' (30.4 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
USA West USA West
+1.714.491.1500 / +800.633.9876 +1.714.491.1500 / +800.633.9876
+1.714.491.1517 FAX +1.714.491.1517 FAX
USA East USA East
+1.919.863.1794 / +800.633.9876 +1.919.863.1794 / +800.633.9876
+1.919.863.1797 FAX +1.919.863.1797 FAX
b n C t o b n C C a b l e s
PART #
26-210-01
26-210-02
26-210-03
26-210-04
26-210-12
26-210-05
26-210-06
26-210-07
Part #
26-260-15
26-260-01
26-260-02
26-260-03
26-260-17
26-260-04
26-260-16
26-260-05
