Extron electronics Audio Cable M59-6 BNC Specifications

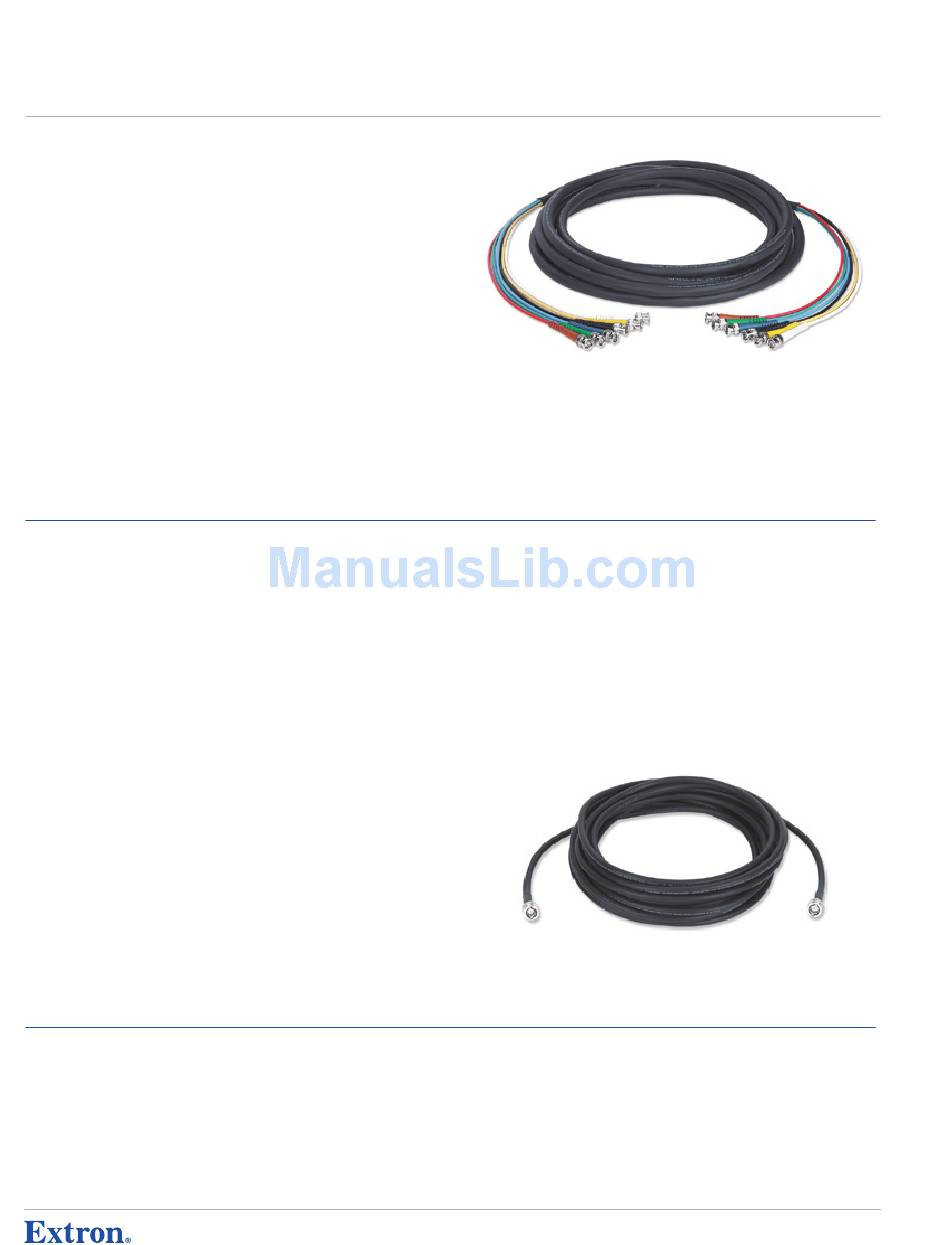

BNC to BNC Cables

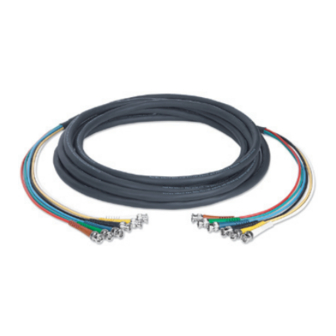

M59-6 BNC Series

BNC Male to Male Six Conductor M59 - Mini 59 Flex Cables

DesCrIPtIoN

Combining higher performance than Mini HR cable with more flexibility than RG59 cable,
Extron M59-6 BNC Series cable offers unique characteristics ideally suited for composite,
S-video, component, HDTV, RGsB, RGSB, and RGBHV applications. These durable and ultra
flexible cables provide uncompromising high resolution signal distribution and multipurpose
interconnectivity solutions for a wide range of professional, commercial, residential, themed
entertainment, and live event A/V environments. Available with six conductors, the extraordinarily
smooth M59-6 BNC cables include 24 AWG, 75 ohm, coaxial conductors double shielded
with aluminum foil and tinned copper serve shield for reduced interference, superior signal
distribution performance, flexibility, and durability, especially useful for wiring equipment
within racks.
The M59-6 BNC cable is ideal for multi-signal format distribution offering maximum flexibility
and installation efficiency in one high-performance cable.
For cable specifications, see page 714.

MoDel

M59-6 BNC/3
M59-6 BNC/6
M59-6 BNC/12
M59-6 BNC/25
M59-6 BNC/35
M59-6 BNC/50
M59-6 BNC/75
M59-6 BNC/100
M59-6 BNC/150
M59-6 BNC/200
M59-6 BNC/300

RG6 BNC Series

BNC Male to Male Single Conductor RG6 Super High
Resolution Cables

DesCrIPtIoN

The Extron RG6 BNC Series is our highest resolution, lowest loss cable. It is ideal for the most
demanding applications involving lengthy runs of high resolution analog video signals and is
also the preferred cable for SDI or HD-SDI signal transmission. Constructed of one 18 AWG,
75 ohm coaxial conductor terminated with 75 ohm BNC connectors, RG6 BNC cable can be
used in a variety of configurations with any computer, video, or audio-visual component.
For cable specifications, see page 720.

MoDel

RG6 BNC/3
RG6 BNC/6
RG6 BNC/12
RG6 BNC/25
RG6 BNC/35
RG6 BNC/50
RG6 BNC/75
RG6 BNC/100
764
(continued)
VersIoN DesCrIPtIoN
3'
(90 cm)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6'
(1.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12'
(3.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25'
(7.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35'
(10.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
50'
(15.2 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
75'
(22.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
100'
(30.4 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
150'
(45.72 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
200'
(60.96 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
300'
(91.44 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
VersIoN DesCrIPtIoN
3'
(90 cm)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6'
(1.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12'
(3.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25'
(7.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35'
(10.6 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
50'
(15.2 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
75'
(22.8 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
100'
(30.4 m)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
USA West USA West
+1.714.491.1500 / +800.633.9876 +1.714.491.1500 / +800.633.9876
+1.714.491.1517 FAX +1.714.491.1517 FAX
USA East USA East
+1.919.863.1794 / +800.633.9876 +1.919.863.1794 / +800.633.9876
+1.919.863.1797 FAX +1.919.863.1797 FAX
b n C t o b n C C a b l e s
Part #
26-529-01
26-529-02
26-529-03
26-529-04
26-529-12
26-529-05
26-529-06
26-529-07
26-529-08
26-529-09
26-529-11
Part #
26-383-01
26-383-12
26-383-07
26-383-04
26-383-13
26-383-05
26-383-06
26-383-03
www.extron.com www.extron.com
© 2008 Extron Electronics. All rights reserved. © 2008 Extron Electronics. All rights reserved.
Pricing and specifications may change without notice. Pricing and specifications may change without notice.
