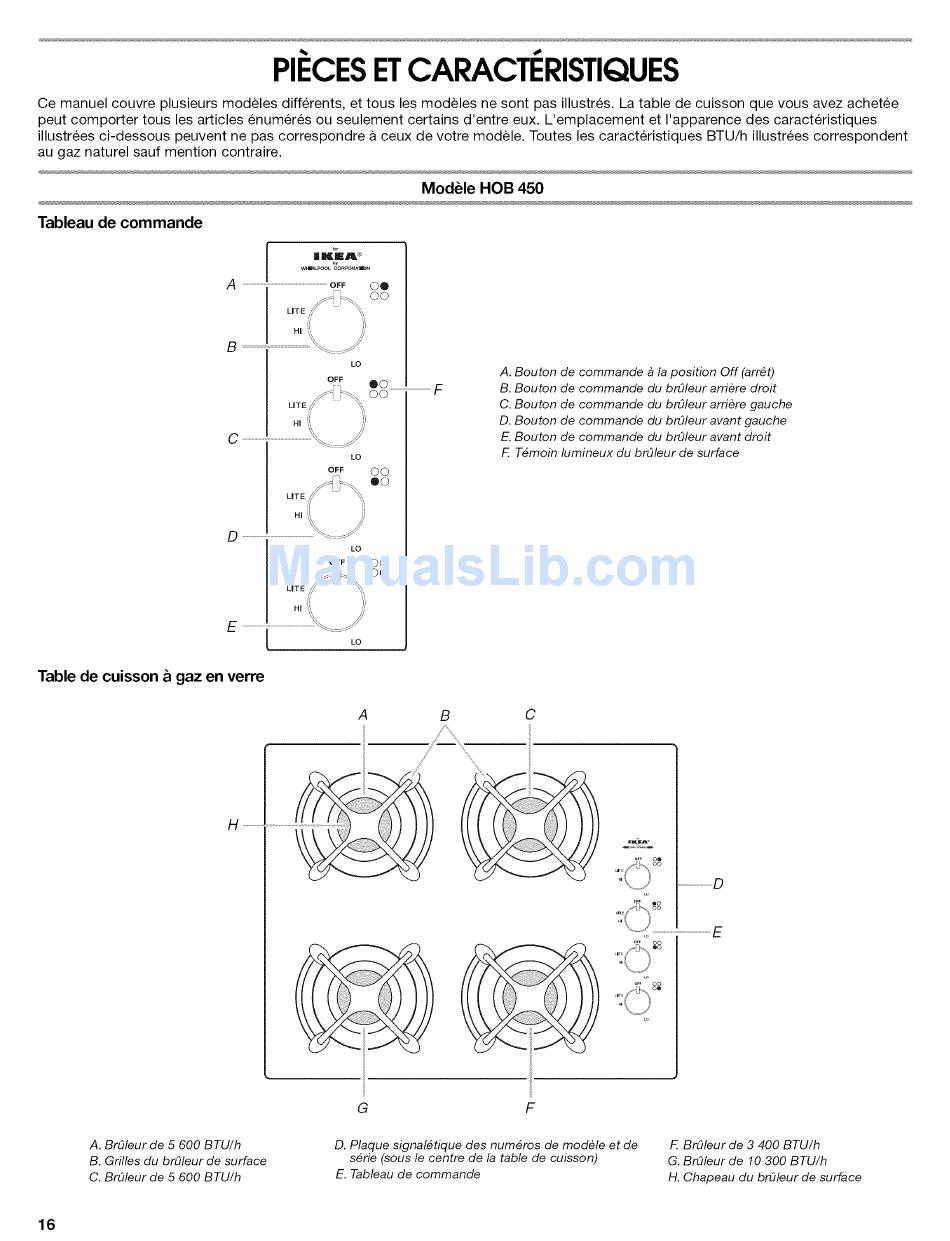

PIECES ETCARACTERISTIQUES
Ce manuel couvre plusieurs modeles differents, et tous les modeles ne sont pas illustres. La table de cuisson que vous avez achetee
peut comporter tous les articles 6numer6s ou seulement certains d'entre eux. L'emplacement et I'apparence des caracteristiques
illustrees ci-dessous peuvent ne pas correspondre a ceux de votre modele. Toutes les caracteristiques BTU/h illustrees correspondent
au gaz naturel sauf mention contraire.
ModUle HOB 450
Tableau de commande
A ............................................................................................................ oFF O®
O0
g .......................................................................................
LO
OFF
®0
O0
., ,,K...... _"
E .................................................................................... :_
-_
LO
A. Bouton de commande _ la position Off (arr_t)
B. Bouton de commande du brOleur arriere droit
C. Bouton de commande du brOleur arriere gauche
D. Bouton de commande du brOleur avant gauche
E. Bouton de commande du brOleur avant droit
F. T_moin lumineux du brOleur de surface
Table de cuisson & gaz en verre
A B C
........................................ D
A. BrOleur de 5 600 BTU/h
B. Grilles du brOleur de surface
C. BrOleur de 5 600 BTU/h
G F
D. Plaque signal_tique des num_ros de modele et de
s_rie (sous le centre de la table de cuisson)
E. Tableau de commande
F. BrOleur de 3 400 BTU/h
G. BrOleur de 10 300 BTU/h
H. Chapeau du brOleur de surface
16
