Use and Care Manual

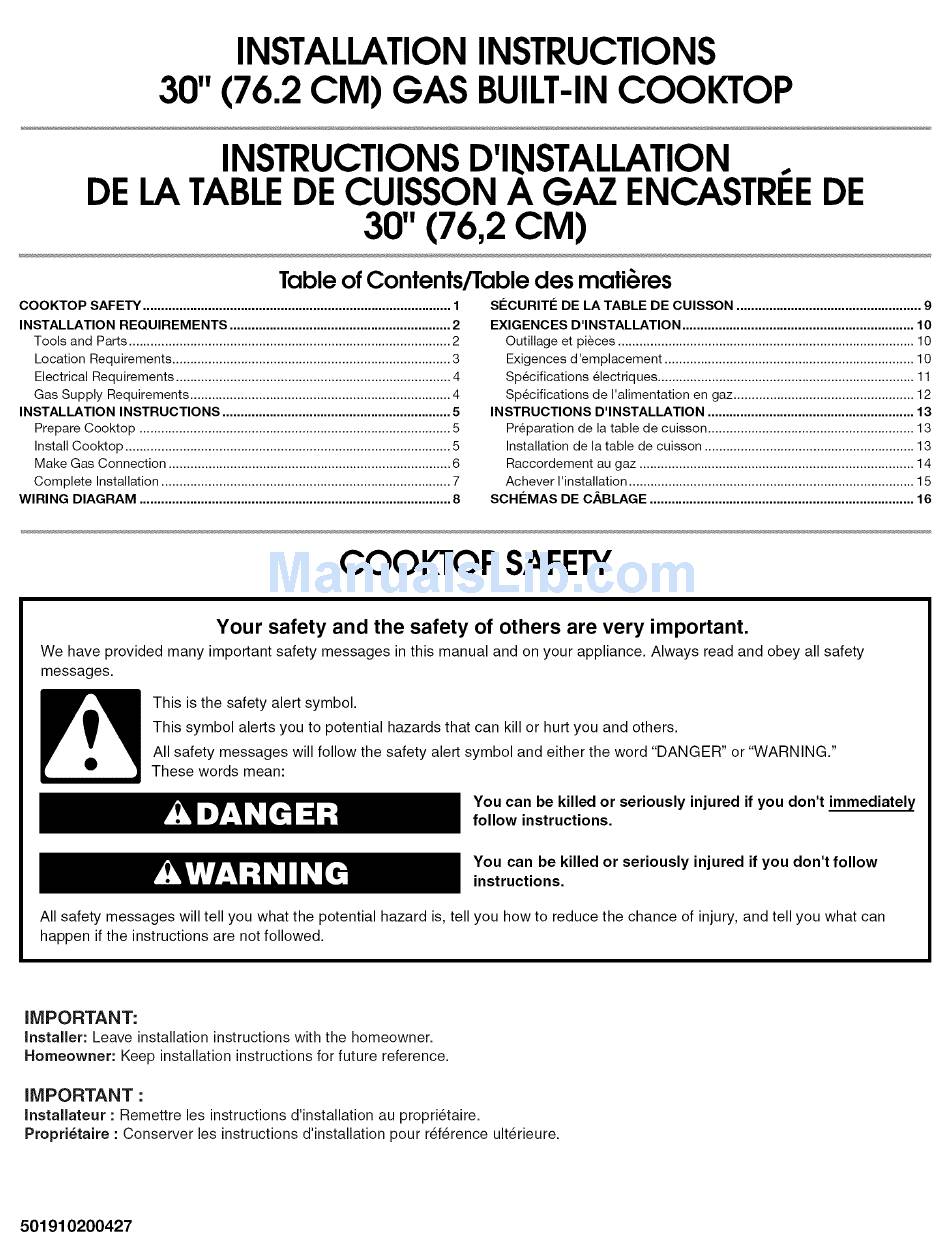

INSTALLATIONINSTRUCTIONS
30" (76.2 CM) GAS BUILT-INCOOKTOP
INSTRUCTIONS D'INSTALLATION
.
DE LA TABLEDE CUISSON A GAZ ENCASTREEDE
30" (76,2 CM)
Table of Contents/Table
des mati_res
COOKTOP SAFETY .....................................................................................
1
INSTALLATION
REQUIREMENTS
.............................................................
2
Tools and Parts .........................................................................................
2
Location Requirements .............................................................................
3
Electrical Requirements ............................................................................
4
Gas Supply Requirements ........................................................................
4
INSTALLATION
INSTRUCTIONS
...............................................................
5
Prepare Cooktop ......................................................................................
5
Install Cooktop ..........................................................................................
5
Make Gas Connection ..............................................................................
6
Complete Installation ................................................................................
7
WIRING DIAGRAM ......................................................................................
8
SI_CURITI_ DE LA TABLE DE CUISSON ...................................................
9
EXIGENCES D'INSTALLATION ................................................................
10
Outillage et pieces ..................................................................................
10
Exigences d 'emplacement
.....................................................................
10
Sp6cifications
61ectriques .......................................................................
11
Specifications
de I'alimentation
en gaz ..................................................
12
INSTRUCTIONS
D'INSTALLATION
.........................................................
13
Pr6paration de la table de cuisson .........................................................
13
Installation de la table de cuisson ..........................................................
13
Raccordement
au gaz ............................................................................
14
Achever I'installation ...............................................................................
1 5
SCHleMAS DE CABLAGE .........................................................................
16
COOKTOP SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow
instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
iMPORTANT:
installer: Leave installation instructions with the homeowner.
Homeowner:
Keep installation instructions for future reference.
iMPORTANT
:
Jnstallateur : Remettre les instructions d'installation au propri6taire.
Propri6taire
: Conserver les instructions d'installation pour r6f6rence ult6rieure.
501910200427
Advertisement
Related Manuals for IKEA ICS500VB0
Summary of Contents for IKEA ICS500VB0
- Page 1 INSTALLATIONINSTRUCTIONS 30" (76.2 CM) GAS BUILT-INCOOKTOP INSTRUCTIONS D'INSTALLATION DE LA TABLEDE CUISSON A GAZ ENCASTREEDE 30" (76,2 CM) Table of Contents/Table des mati_res COOKTOP SAFETY ..................SI_CURITI_ DE LA TABLE DE CUISSON ........... INSTALLATION REQUIREMENTS ............. EXIGENCES D'INSTALLATION ..............Tools and Parts ..................Outillage et pieces ..................
- Page 2 WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death. - Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
- Page 3 IMPORTANT: Observe all governing codes and ordinances. Do Product Dimensions not obstruct flow of combustion and ventilation air. It is the installer's responsibility to comply with installation clearances specified on the model/serial rating plate. The model/serial rating plate is located on the underside of the cooktop burner box.
- Page 4 NOTES: After making the countertop cutout, some installations may require notching down the base cabinet side walls to clear the burner box. To avoid this modification, use a base cabinet with sidewalls wider than the cutout. If cabinet has a drawer, a 4" (10.2 cm) depth clearance from the countertop to the top of the drawer (or other obstruction) in base cabinet is required.
- Page 5 Flexible metal appliance connector: Gas Supply Pressure Testing • If local codes permit, use a 1/2"or 3/4" I.D. flexible stainless steel tubing gas connector, designed by CSA to connect Line pressure testing above 1/2psi gauge (14" WCP) the cooktop to the rigid gas supply line. The appliance and its individual shutoff valve must be disconnected from the gas supply piping system during any...
- Page 6 Bracket B - For 11/2 '' (38.0 mm) thick countertops Explosion Hazard _ii#,!Y_ .._///, Use a new CSA International approved gas supply line. '/id_ install a shut=off valve. A. Cooktop Securely tighten all gas connections. B. Mounting screw if connected to LP, have a qualified person make sure C.
- Page 7 Typical flexible connection 1. Apply pipe-joint compound made for use with LP gas to the smaller thread ends of the flexible connector adapters (see G in the following illustration). 2. Attach 1 adapter and nipple to the gas pressure regulator and the other adapter and nipple to the gas shutoff valve.
- Page 8 Adjust Flame Height The surface burner "low" flame should be a steady blue flame approximately 1¼.(0.64 cm) high. A. Low flame A. Adjustment screw B. High flame 1. Set the burner flame to "LO." If the "low" flame needs to be adjusted: 2.
- Page 9 SECURITE DE LA TABLEDE CUlSSON Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous toujours lire tousles messages de s_curit_ et de vous y conformer. Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves &...
- Page 10 EXIGENCES D'INSTALLATION Respecter les dimensions indiqu6es pour la cavite d'installation entre les placards. Ces dimensions tiennent compte des valeurs minimales des degagements Rassembler les outils et pi@ces n@cessaires avant de commencer separation. I'installation. Une source d'electricit6 avec liaison & la terre est necessaire. Outillage n_cessaire Voir la section "Specifications electriques".
- Page 11 Dimensions du placard Risque de choc _lectrique Brancher sur une prise a 3 alv_oles reli_e a la terre. hie pas enlever la broche de liaison a la terre. hie pas utiliser un adaptateur. hie pas utiliser un c&ble de rallonge. Le non=respect de ces instructions peut causer un d_cbs, un incendie ou un choc _lectrique.
- Page 12 Canalisation de gaz Installer une canalisation de gaz rigide de 34,,(1,9 cm) jusqu'& I'emplacement d'installation de la table de cuisson. L'emploi d'une canalisation de plus petit diam_tre ou plus Iongue peut causer une deficience du debit d'alimentation. On doit utiliser un compose d'etancheite des tuyauteries resistant a I'action du gaz propane.
- Page 13 D_tendeur Placer la table de cuisson dans I'ouverture. Le detendeur fourni avec cette table de cuisson doit _tre utilis& La Choisir les supports A ou Ben fonction de I'epaisseur du plan pression d'alimentation du detendeur doit _tre comme suit pour un de travail.
- Page 14 IMPORTANT : Tous les raccords doivent @trebien serres I'aide d'une cl& Ne pas serrer excessivement les connexions au detendeur. Un serrage excessif pourrait provoquer une fissuration du detendeur et une fuite de gaz. Lors du serrage d'un raccord, emp@cherle detendeur de tourner sur le tuyau. Utiliser uniquement un compose d'etancheite des tuyauteries congu pour I'utilisation avec le gaz naturel ou le propane.
- Page 15 Oter les chapeaux de brQleur de surface et les grilles du sachet de pieces. Aligner les encoches des chapeaux de brQleur avec les broches dans la base de chaque brQleur. Un chapeau de brQleur correctement place dolt _tre horizontal. Si le chapeau de brQleur n'est pas correctement place, le brQleur ne peut s'allumer.
- Page 16 S'il est n_cessaire de r_gler la taille des flammes pour le d_bit Regler la flamme du brQleur a "LO" (basse). thermique minimum : Oter le bouton de commande. La taille des flammes peut _tre regl6e a I'aide des vis de reglage Serrer la vis pour reduire la hauteur de la flamme.
