__tn_inaciOn
m_s de 1/100
Fil r
Tuberia principal
= 3 veces la
Tuberia
derlvada
= 2 veces la
t o
entrada
de la herramienta/
V_lvula
Regulador
entrada
de la herram_enta/
a_o de I
"
de
cJerre
V4_vu_a de
_aVu
_
HerramJenta
de
V41vu_a de
atre
todrenaje

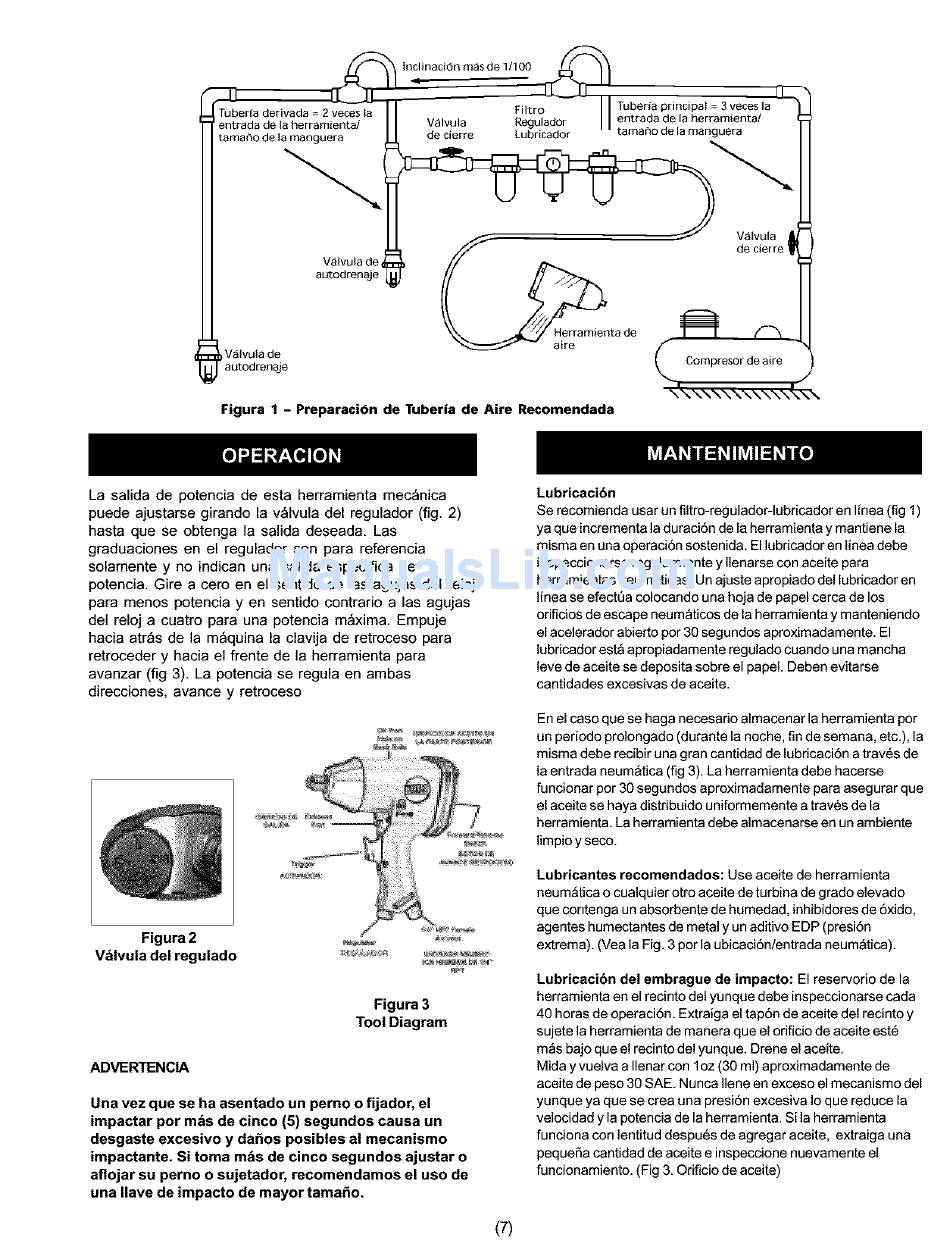

Figura
1 - Preparaci6n
de Tuberia
de Aire
Recomendada
La salida de potencia de esta herramienta mec_nica
puede ajustarse girando la v_lvula del regulador (fig. 2)
hasta que se obtenga la salida deseada. Las
graduaciones
en el regulador son para referencia
solamente y no indican una salida especifica
de
potencia. Gire a cero en el sentido de las agujas del reloj
para menos potencia yen sentido contrario alas agujas
del reloj a cuatro para una potencia m_xima. Empuje
hacia atr_s de la m_quina la clavija de retroceso para
retroceder y hacia el frente de la herramienta para
avanzar (fig 3). La potencia se regula en ambas
direcciones, avance y retroceso
Figura 2
_
@_
Vblvula del regulado
_" _'_
_"_
_
Figura 3
Tool Diagram
ADVERTENCIA
Una vez que se ha asentado un perno o fijador, el
impactar
por mbs de cinco (5) segundos causa un
desgaste excesivo y da_os posibles al mecanismo
impactante.
Si toma mbs de cinco segundos ajustar o
aflojar su perno o sujetador, recomendamos
el uso de
una Ilave de impacto de mayor tamaho.
Lubricacibn
Se recomienda
usar un flit ro-regulador-lubricador
en linea (fig 1)
ya que incrementa
la duraci6n de la herramienta
y mantiene la
misma en una operaci6n sostenida. El ]ubricador en linea debe
inspeccionarse
regularmente
y Ilenarse con aceite para
herramientas
neum&ticas.
Un ajuste apropiado
del lubricador en
linea se efectQa colocando
una hoja de pepel cerca de los
orificios de escape neum_ticos
de la herramienta
y manteniendo
el acelerador abierto per 30 segundos aproximadamente.
El
lubricador est& apropiadamente
regulado cuando una mancha
leve de aceite se depesita sobre el papel. Deben evitarse
cantidades
excesivas
de aceite.
En el case que se haga necesario almacenar
la herramienta
per
un perlodo prolongado
(durante la noche, fin de semana, etc.), la
misma debe recibir una gran cantidad de lubdcaci6n
a trav6s de
la entrada neum&tica (fig 3). La herramienta
debe hacerse
funcionar per 30 segundos
aproximadamente
para asegurar
que
el aceite se haya distribuido
uniformemente
a trav_s de la
herramienta.
La herramienta
debe almacenarse
en un ambiente
limpio y seco.
Lubricantes
recomendados:
Use aceite de herramienta
neum&tica o cualquier
otro aceite de turbina de grade elevado
que contenga un absorbente
de humedad,
inhibidores de 6xido,
agentes humectantes
de metal y un aditivo EDP (presi6n
extrema).
(Vea la Fig. 3 por la ubicaci6n/entrada
neum&tica).
Lubricacibn
del embrague
de impacto:
El reservorio
de la
herramienta
en el recinto del yunque debe inspeccionarse
cada
40 horas de operaci6n.
Extraiga el tap6n de aceite del recinto y
sujete la herramienta
de manera que el orificio de aceite est_
m&s bajo que el recinto del yunque. Drene el aceite.
Mida y vuelva a Ilenar con loz (30 ml) aproximadamente
de
aceite de peso 30 SAE. Nunca Ilene en exceso el mecanismo
del
yunque ya que se crea una presi6n excesiva
Io que reduce la
velocidad y la petencia de la herramienta.
Si la herramienta
funciona con lentitud despu_s
de agregar aceite,
extraiga una
pequefia cantidad de aceite e inspeccione
nuevamente
el
funcionamiento.
(Fig 3. Orificio de aceite)
(7)
