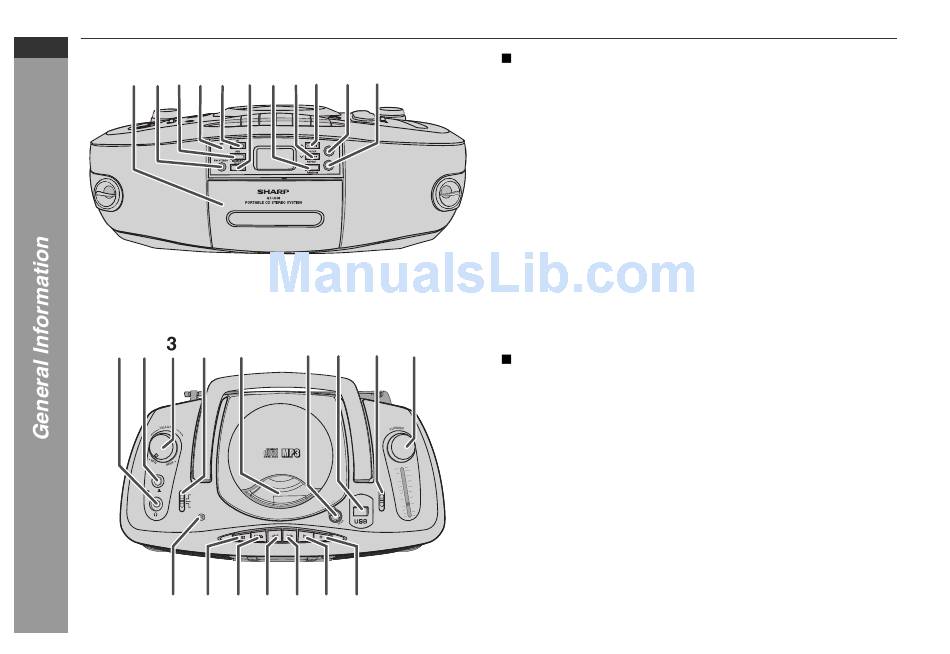

Controls and indicators

QT-UH4H
ENGLISH
1 2 3 4 5 6 7 8 9 10 11
1 2
X-BASS
ON OFF
TAPE (STAND-BY)
CD/USB
RADIO
FUNCTION
10
E-3
/
4 5 6 7 8
MIC
PAUSE STOP/EJECT F.FWD REWIND PLAY RECORD
11 12 13 14 15 16
Front panel
1. Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . . . . 16, 17
2. FM Stereo Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3. USB Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4. Power on Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 15, 16
5. CD Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6. Memory/Folder Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. Repeat/Random Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8. Fast Reverse/Track Down/Folder Down Button . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8, 9, 10, 11, 12
9. Fast Forward/ Track Up/Folder Up Button . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8, 9, 10, 11, 12
10. Play/Pause Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
11. Stop Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9
Top panel
1. Headphone Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2. X-Bass On/Off Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3. Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. Function switch . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 15, 16, 17
5. CD Compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6. CD Door Open Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7. USB Terminal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
8. Tuner Band Selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
• AM
• FM
9. Tuning Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
BAND
10. Build-in Mic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
11. Tape Pause Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 17
12. Tape Stop/Eject Button . . . . . . . . . . . . . . . . . . . . . . . . . 16, 17
13. Tape Fast Forward Button . . . . . . . . . . . . . . . . . . . . . . . . . . 16
14. Tape Rewind Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
15. Tape Play Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
16. Tape Record Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 18
