SYSTÉMES D'ENCEINTES
Assurez-vous de respecter les points suivants:
• Ne pas raccorder les prises "·" des haut-parleur à un point commun.
• Si le même fi l et utilisé pour connecter toutes les enceintes, cet appareil ne peut pas être utilisé.
Utilisez toujours un fi l séparé pour chaque enceinte. Refaites le câblage si nécessaire.

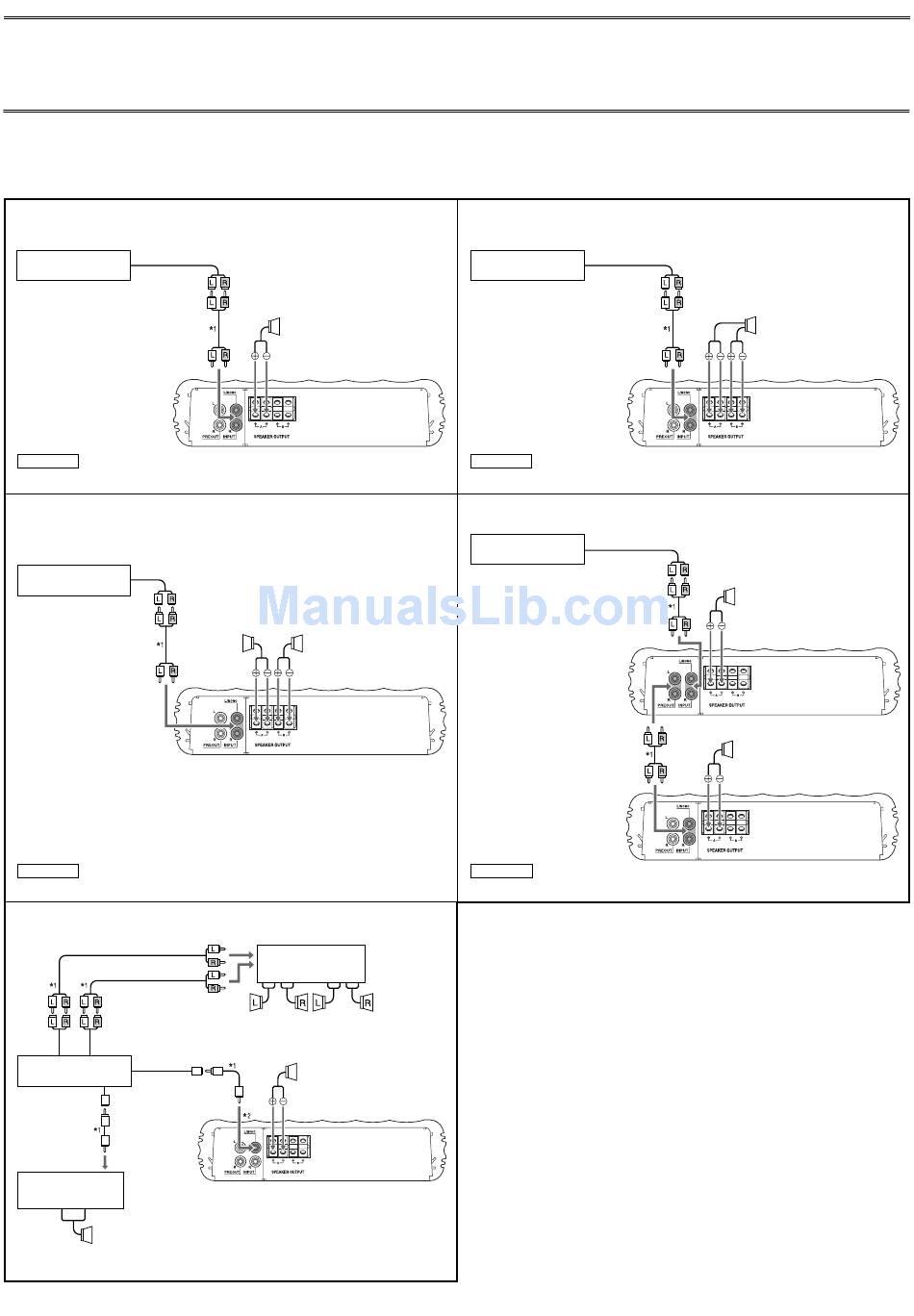

CONNEXIONS DES ENCEINTES
La connexion varie en fonction du nombre d'enceintes utilisées dans votre voiture. Choisissez la
connexion approprié en vous référant aux illustrations suivantes.
Avant de commencer la connexion:
• Connectez solidement toutes les pièces. Si les connexions sont lâches, à cause de la
résistance des contacts, etc., de la chaleur peut se dégager et causer un accident. Fixez et
recouvrez les fi ls avec un ruban isolant et faites-les passer sous les tapis de sol.
Système de caisson de graves
Sortie de ligne (Arrière) ou
sortie du caisson de graves
Autoradio JVC, etc.
Remarque
Utiliser un caisson de grave avec une impédance de 2 Ω à 8 Ω.
Système à 2 caissons de graves
Sortie de ligne (Arrière) ou
sortie du caisson de graves
Autoradio JVC, etc.
Remarque
Utiliser les caissons de grave avec une impédance de 4 Ω à 8 Ω.
Système à 5 haut-parleurs plus caisson de graves—canal 5.1 (3 amplifi cateurs)
Sortie
de ligne
Sortie de ligne
(Avant)
(Arrière)
Sortie du caisson
de graves
Autoradio JVC, etc.
Sortie de ligne
(Centrale)
Amplifi cateur de
puissance JVC, etc.
(vendu séparément)
Haut-parleur central
Caisson de grave
Caisson de
Caisson de
grave
grave
Amplifi cateur de
puissance JVC, etc.
(vendu séparément)
Enceinte avant
Enceinte arrière
(gauche/droite)
(gauche/droite)
Caisson de grave
• Utilisez des enceintes avec une impédance comprise entre 2 Ω et 8 Ω.
• Utilisez des enceintes d'une capacité suffi sante avec l'appareil.
Connectez la sortie de ligne de l'autoradio aux prises d'entrée INPUT de cet appareil en
utilisant des cordons à fi che Cinch (RCA) (non compris avec cet appareil).
Système de caisson de grave (sortie à 2 canaux)
Sortie de ligne (Arrière) ou
sortie du caisson de graves
Autoradio JVC, etc.
Remarque
Utiliser les caissons de grave avec une impédance de 4 Ω à 8 Ω.
Système à 2 caissons de graves (2 amplifi cateurs)
Sortie de ligne (Arrière) ou
sortie du caisson de graves
Autoradio JVC, etc.
Remarque
Les signaux d'entrée sont sortis par les prises PRE OUT.
*
1
Cordons à fi ches Cinch (RCA) (non compris avec cet appareil)
*
2
S'assurer de connecter la sortie haut niveau du récepteur à la prise jack gauche (L/MONO)
de cette unité.
2
Caisson de grave
Caisson de grave
Caisson de grave
