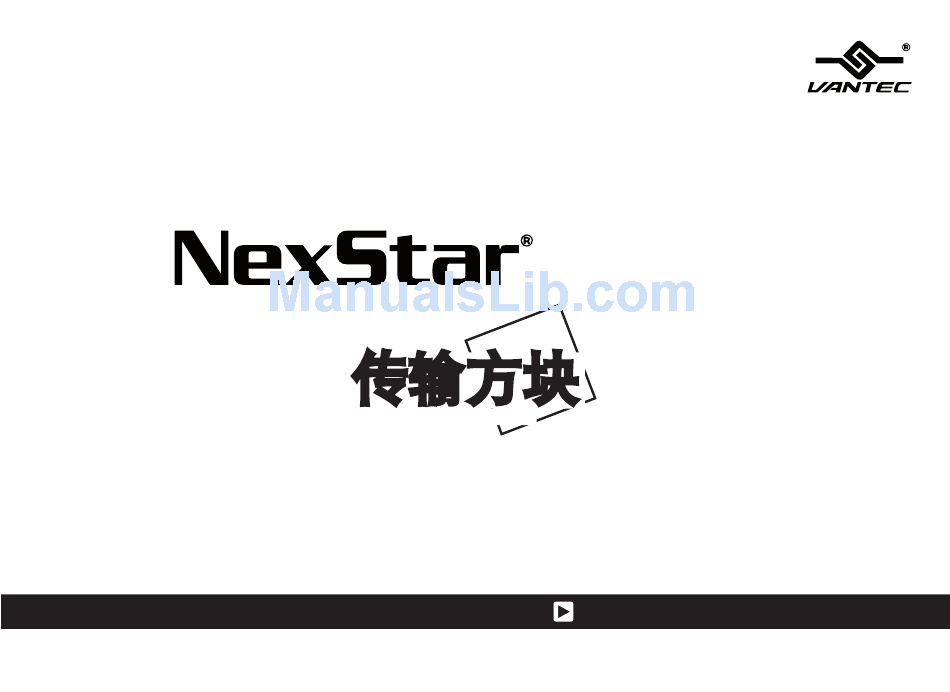

- Page 1 HARD DRIVE DOCK 傳輸方塊 傳輸方塊 2.5/3.5吋雙用高速傳輸硬盤外接座 User’s Manual / 使用手冊 Model: NST-D150SU-BK www.vantecusa.com SATA to eSATA & USB2.0 All Registered Trademarks Belong To Their Respected Companies Copyright © 2010 Vantec Thermal Technologies. All Rights Reserved.
-
Page 2: Table Of Contents
Table of Contents 1. Introduction 2. System Requirements 3. Specifications/Features 4. Installation 5. Removal 6. Driver Installation Windows ME/2000/XP/VISTA Windows 98SE Mac OS 9.0 or later Mac OS 8.6 7. Warranty... - Page 3 傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 目錄 1. 產品敘述 2. 系統需求 3. 產品特色/規格 4. 產品裝置說明 5. 移除硬盤 6. 驅動程式安裝 Windows ME/2000/XP/VISTA Windows 98SE Mac OS 9.0 含以上 Mac OS 8.6 7. 聯絡我們...
-
Page 4: Introduction

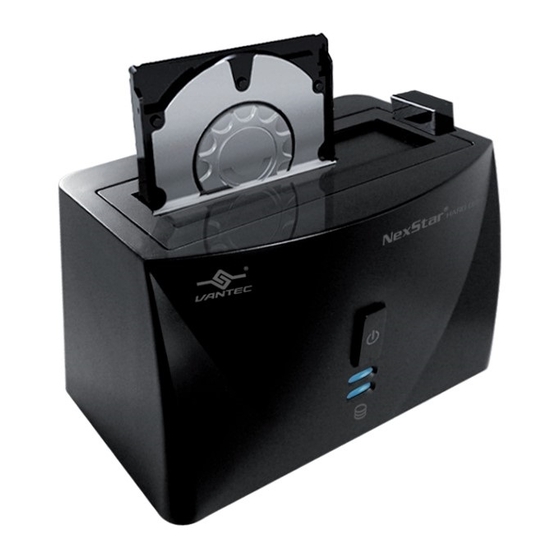

1. Introduction The Vantec NexStar Hard Drive Dock is a complete and easy way to add or swap hard drives to your computer. It gives you the flexibility of connecting any SATA I/II hard drive to your compu- ter via USB 2.0 or eSATA connection without opening up your computer case or installing into an enclosure. -
Page 5: Specifications/Features
3. Specifications Features: Package Includes: Install And Access Hard Drive in Seconds. NexStar® Hard Drive Dock Simple to Use Design; No Need to Add Enclosure or USB Cable Open Case. Power Adapter Eject Button for Easy Removal of Hard Drive. Power Cable Supports 2.5”/3.5”... -
Page 6: Installation
4. Installation 1. Connect the power adapter to the NexStar® Hard Drive Dock. 2. Connect the USB or eSATA Cable to the NexStar Hard Drive Dock and attach the other end to your computer. - Page 7 3. Insert 2.5” or 3.5” SATA HDD into the slot.
- Page 8 3-1.When the eject button is upright, the NexStar® Hard Drive Dock is ready for use.
-
Page 9: Removal
5. Removal Warning, please push power button & turn off unit before removing the hard drive! 1. Remove the HDD safely from your computer system. 2. Push down the button to eject the HDD. (Stabilize the HDD with your hand). - Page 10 3. Remove the HDD from the Hard Drive Dock.
-
Page 11: Driver Installation
6. Driver Installation Windows ME/2000/XP/VISTA No drivers are necessary when using Windows ME/2000/XP/VISTA. If the hard drive does not appear under My Computer, be sure to partition your hard drive. Windows 98SE 1. The first time you plug in the NexStar Hard Drive Dock into a USB port of your computer, the [Add New Hardware Wizard] dialog box will appear. -
Page 12: Mac Os 9.0 Or Later
Mac OS 9.0 or later No drivers are necessary when using Mac OS 9.0 above. If the hard drive does not appear on the desktop, be sure to partition your hard drive. Mac OS 8.6 1. Unplug the NexStar Hard Drive Dock if you currently have it connected. 2. -
Page 13: Warranty
Please check the contents of the unit to make sure you receive all parts. Also, check for any cosmetic flaws. If any parts are missing or if there are cosmetic defects, Please contact the retailer from which you purchased the unit immediately and ask for a replacement. Vantec Thermal Technologies website: www.vantecusa.com... -
Page 14: 產品敘述
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 1 . 產品敘述 凡達克科技為滿足外接式儲存週邊裝置使用的市場需求，正式推出「傳輸方塊-2.5/3.5吋雙用硬盤外接 座」。人性化的科技考量，減除繁瑣的硬盤安裝程序動作，資料傳輸及檔案交互備份快速又便利。 「傳輸方塊-2.5/3.5吋雙用硬盤外接座 」透過USB或eSATA介面傳輸，提供更靈活地連結外接裝置到您 的電腦，無論是2.5吋或3.5吋SATA裝置均可適用，不需繁瑣的安裝，直接將硬盤插入槽中即可使用，且 支援隨插即用熱插拔。產品內附電源供應器，便利供應裝置所需的獨立電源，讓您免除對於電源供應的 疑慮，同時滿足您求新求變與精進講究的功能使用需求。凡達克科技傳輸方塊絕對是您資料儲存的最佳 工具。 2 . 系統需求 Intel Pentium II 350 MHz-compatible 或Mac G3 processor 含以上 Microsoft Windows 98SE/ME/2000/XP/VISTA 或MAC OS 8.6 含以上或Linux Kernel 2.4.18 含以上. 硬體配備支援USB及eSATA介面 USB2.0 傳輸速度，須配合硬體系統支援 eSATA 傳輸速度，須配合硬體系統支援 CD-Rom Drive (如無法啟動請安裝驅動程式) -
Page 15: 產品特色/規格
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 3 . 產品特色/ 規格 產品特色： 包裝內附： 簡易插拔安裝設計，不需使用工具拆裝硬盤，迅速好用。 傳輸方塊-2.5/3.5吋雙用高速傳輸硬盤外接座 貼心退出鍵設計，輕易移除硬盤裝置不費力。 使用說明書 透過USB介面，可輕易連接儲存設備至任何電腦存取資料。 USB 傳輸線 藍光LED硬盤讀取/電源指示燈，可有效監控硬盤讀取動作。 eSATA 傳輸線 適用於市面上所有2.5/3.5吋SATA硬盤（支援SATA2向下相容 SATA到eSATA接頭連接檔板 SATA1硬盤）。 專用變壓器 USB傳輸介面符合USB 2.0標準規格，最高支援480Mbps傳輸 產品規格： 速度。 型號：NST-D150SU-BK eSATA傳輸介面,最高支援 3Gb/s 傳輸速度 支援硬盤裝置：SATA I/II 硬盤 經典時尚霧面黑色烤漆，極簡風格更勝別家。 硬盤裝置規格：2.5吋/3.5吋 隨插即用，支援熱插拔。 內部連接介面：SATA 外部傳輸介面：USB 2.0 & eSATA 硬盤支援：最高支援2TB 電源供應：12V 2A 外觀材質：塑膠... -
Page 16: 產品裝置說明
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 4 . 產品裝置說明 步驟 1. 使用USB介面，請先確定USB 1.1/USB 2.0裝置是否已經安裝驅動程式，確保USB 1.1/USB 2.0裝置能正常運作。 步驟 2. 將USB或e-SATA的傳輸線，連接到傳輸方塊的USB連接埠。 步驟 3. 將USB或e-SATA的傳輸線，連接到您電腦的USB連接埠。 步驟 4. 將電源線連接到傳輸方塊的電源連接埠，並將電源開關打開，傳輸方塊即可以開始使用... - Page 17 傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 步驟 5. 將2.5吋或3.5吋SATA硬盤插入傳輸方塊插槽內。...
- Page 18 傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 步驟 6. 當退出鈕向上彈起，代表硬盤已正確安裝，即可開始傳輸及使用您的資料。...
-
Page 19: 移除硬盤
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 5 . 移除硬盤 步驟 1. 滑鼠雙擊在工具列的綠色小箭頭，然後選擇您想要移除的設備。 步驟 2. 關閉傳輸方塊電源並按下退出鍵移除硬盤。 (按下退出鍵時請輕扶硬盤) [注意]當系統正在對USB 2.0硬碟執行資料拷貝或應用程序調用硬碟資料時， 程序未執行完畢或結束時，請勿將硬碟拔除，中途拔除硬碟將會導致檔案遺失或損壞。... - Page 20 傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 步驟 3. 安全的從傳輸方塊中移除硬盤 。...
-
Page 21: 驅動程式安裝
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 6 . 驅動程式安裝 Windows ME/2000/XP/VISTA 步驟 1. 當你第一次連接外接式硬盤外接座時，系統會顯示找到[USB 2.0 STORAGE ADAPTER]，並且自動 安裝[USB MASS STORAGE DEVICE]驅動程式，不需再安裝其他額外驅動程式。 步驟 2. 當系統安裝完成後，進入[我的電腦]，就可以看到新安裝的外接式硬盤。 Windows 98SE 當第一次連接USB 2.0外接式硬盤外接盒前，您必須安裝光碟中的[SETUP.EXE]。 步驟 1. 將光碟放入光碟機(或磁碟機)中，並打開光碟機(或磁盤機)。 步驟 2. 雙擊[SETUP.EXE]，進行驅動程式安裝。點選“Choose Setup Component”，按NEXT。 步驟 3. 程式開始自動安裝，當安裝完成後，系統提示重新開機， 按FINISH，重新啟動電腦，當系統重新啟動完成後， 驅動程式安裝完成。 步驟 4. 您現在可以依[產品裝置說明]一節，連接您的外接式硬盤外接座。 當您連接好以後，在[我的電腦]內就可以看到新安裝的外接式硬盤，並且在系統的工作列上也會出現。... -
Page 22: Mac Os 9.0 含以上
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 Mac OS 9.0 or later Mac OS 9.0以上作業系統中的[MASS STORAGE SUPPORT]直接支持本外接式硬盤外接座，不需額外 安裝驅動程式即可使用。 Mac OS 8.6 步驟 1. 假如您的MAC作業系統為8.6版本 您可以到APPLE SOFTWARE SUPPORT網站Http://www.apple.com/support下載並安裝[USB MASS STORAGE SUPPORT 1.3.5]軟件。或購買使用第三方所開發支持USB存儲的軟體。 步驟 2. 當您將外接式硬盤外接座與MAC電腦連接後，新增加的外接式硬盤在20秒內就會顯示在您的桌 面上。... -
Page 23: 聯絡我們
傳輸方塊 2.5/3.5 吋雙用高速傳輸硬盤外接座 7. 聯絡我們 凡達剋國際股份有限公司 www.vantecusa.com 網址: 全國統一售後服務電話: 021-32099989 18821154447...
