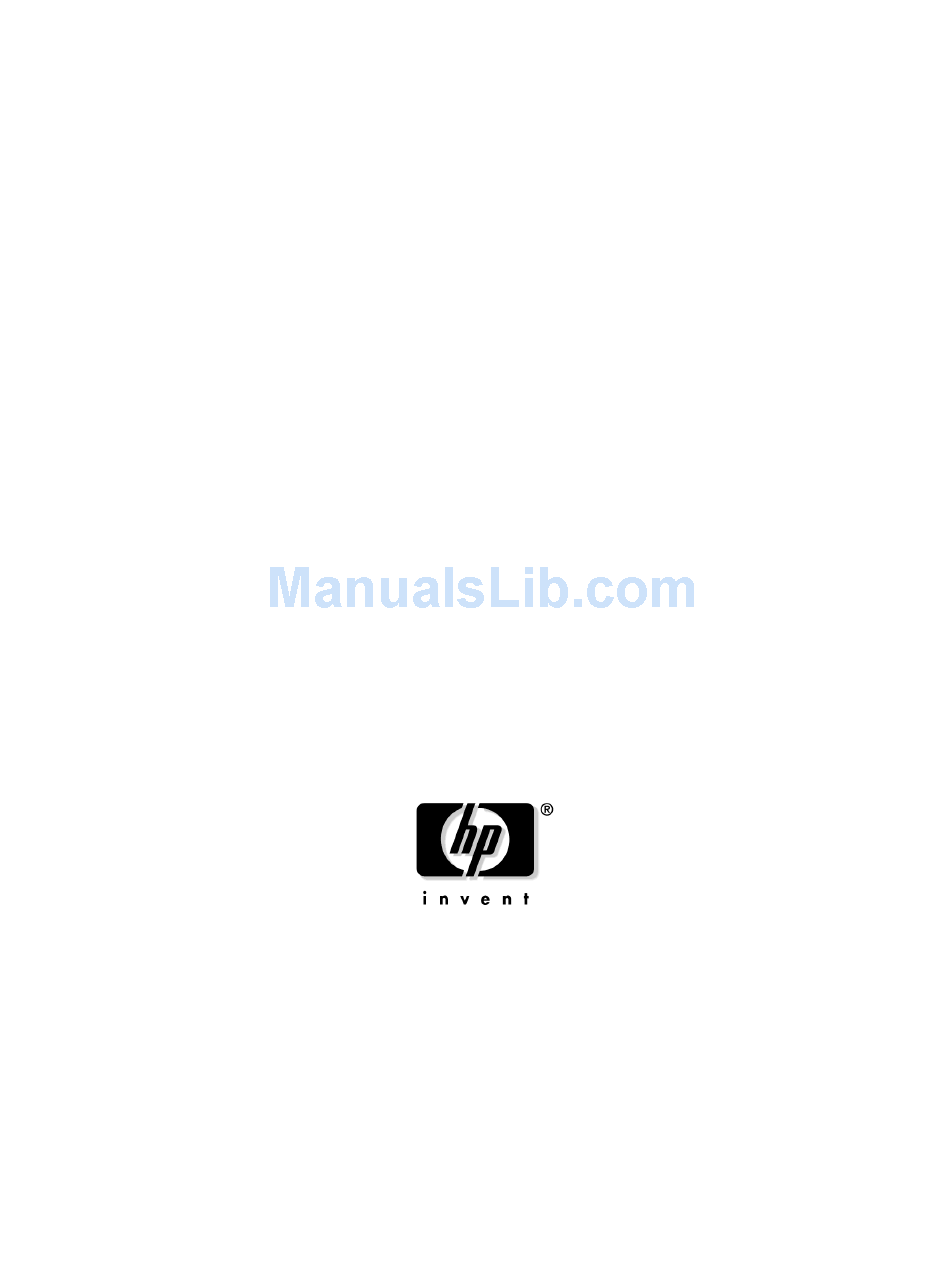

- Page 1 系列伺服器 基本電纜連接 2.0 版 製造編號： rp24xx_basic_cable-zh_tw 2004 年 1 月 ©Copyright 2002-2004 Hewlett-Packard Development Company, L.P。...
- Page 2 法律聲明 版權注意事項。 © Copyright 2002-2004 Hewlett-Packard Development Company, L.P. 包含在本文件中的資訊如有變更，恕不另行通知。 HP 產品和服務的唯一保證發佈於此類產品和服務隨附的明確保證 聲明中。 此處的聲明僅為額外的保證， 對此處包含的技術或編輯錯誤或遺漏，HP 恕不負責。 事先未取得惠普公司書面許可的任何複製、引用或翻譯 ( 除著作權法允許的範圍之外 ) 均在禁止之列。 相關文件。若需線上存取技術支援資訊、自我解決問題的工具、線上協助、IT 專家的社群論壇、廣泛的各家廠商知 識資料庫，以及監控和診斷工具，請造訪 http://www.hp.com/support。 重要 這些文件的最新版本及更新會發佈在下列網站的適當伺服器下：http://docs.hp.com。 HP 期待您的意見 若對本文件有任何意見，敬請不吝賜教。 我們真誠致力於提供符合您需求的文件。 請將您的意見傳送至 http://docs.hp.com/assistance/index.html。 請註明文件標題、製造編號，及針對本文件的任何意見、錯誤，或是改善建議。 2 繁體中文...
-
Page 3: Table Of Contents
目錄 1. HP rp2400 系列伺服器 ─ 基本電纜連接 記錄系統序號 ................. .7 前面板控制與指示燈... - Page 4 目錄 4 繁體中文...
- Page 5 圖表 圖 1-1. 序號位置..................7 圖...
- Page 6 圖表 6 繁體中文...
-
Page 7: Hp Rp2400 系列伺服器 ─ 基本電纜連接
HP rp2400 系列伺服器 ─ 基本電纜連接 若需進行 rp24xx 伺服器的基本纜線接線，請參閱下列之圖例與指示。 若需詳細的安裝、維護與技術性資訊，請參閱 《rp24xx Hardware Manual》以及 http://docs.hp.com 網站中的其他文件 ( 搜尋 rp2400)。 記錄系統序號 在進行後續的安裝程序之前，請先找到系統序號，將之記錄後存放在一個安全的地方。 保固與維修均需此序號。 序號位於下圖所顯示的兩處： 圖 1-1 序號位置 序號標籤 wi n wi n Path: 0/2/0 Path: 0/4/0 urbo urbo 100-240V~, 600W 6.0-2.6A, 50-60Hz GSP Reset TO C Ultra 2 W ide SCSI Narro w S ingle Ended SCSI 10/100BASE- T... -
Page 8: 前面板控制與指示燈
HP rp2400 系列伺服器 ─ 基本電纜連接 前面板控制與指示燈 前面板控制與指示燈 下節將說明位於 rp24xx 伺服器前方之控制與 LED 指示燈，如下圖所示： 圖 1-2 控制與 LED 指示燈 Attn. Fault Remote Power ccrr018 綠色 1. ( ) RUN LED ─ 亮起時，係指已開啟系統的電源。 琥珀色 2. ( ) Attention (ATTN) LED ─ 亮起時，係指發生需操作員注意或 HP 支援人員協助的狀況。 紅色... - Page 9 HP rp2400 系列伺服器 ─ 基本電纜連接 前面板控制與指示燈 下圖顯示伺服器的外部連接位置。 圖 1-3 伺服器的外部連接 100-240V~、600W 路徑： 0/2/0 win 路徑： 0/4/0 6.0-2.6A、50-60Hz urbo urbo On/Off 控制台 / GSP Reset UPS 連接埠 開關 wi n Path: 0/2/0 wi n Path: 0/4/0 urbo urbo 100-240V~, 600W 6.0-2.6A, 50-60Hz GSP Reset TO C Ultra 2 W ide SCSI Narro w S ingle Ended SCSI...
-
Page 10: 將 Pdu 連接至專用的 Ac 輸入插座
HP rp2400 系列伺服器 ─ 基本電纜連接 將 PDU 連接至專用的 AC 輸入插座 附註 網頁控制台的預設網際網路通訊協定 (Internet Protocol，IP) 位址為 192.0.0.192 ( 適用於 rp2400 和 rp2450 伺服器 ) 以及 127.0.0.1 ( 適用於 rp2430 和 p2470 伺服器 )。 將伺服器連接至您的區域 網路之前，請確認無其他裝置 ( 包括其他 rp24xx 伺服器 ) 使用此位址。 將區域網路控制台用作系統控制台。... -
Page 11: 控制台連接與配置
HP rp2400 系列伺服器 ─ 基本電纜連接 控制台連接與配置 控制台連接與配置 下列將說明 rp24xx 伺服器控制台的安裝與配置。 圖 1-4 控制台連接與配置 到伺服器背面的 控制台 /UPS 埠 A5191-63001 電腦 25 接腳 遠端 9 接腳 控制台 9 接腳 9 接腳 9 接腳 9 接腳 或 A5858-63001 24542G 纜線 纜線 9 接腳 25 接腳... -
Page 12: 安裝 Rp24Xx 伺服器 Rs-232 系統本機控制台
HP rp2400 系列伺服器 ─ 基本電纜連接 控制台連接與配置 安裝 rp24xx 伺服器 RS-232 系統本機控制台 下列將以 HP-700 系列終端機為例，說明如何在 rp24xx 伺服器上安裝系統控制台。 其他的終端機若能配置為 VT100 終端機模擬模式，則亦可用作系統控制台。 1. 將 A5191-63001 轉接纜線的 25 接腳端連接至位於背面控制台 /UPS 連接埠的 25 接腳接頭。 2. 將 A5191-63001 轉接器的 9 接腳 ( 「控制台」 ) 接頭連接至 24542G RS-232 纜線的 9 接腳 D 型接頭。 圖... - Page 13 HP rp2400 系列伺服器 ─ 基本電纜連接 控制台連接與配置 附註 若您在下列提示出現時輸入 ； Save all? (Y/N) 變更便會生效；但若終端機重設或是電源關閉，便會遺失。 HP700 VT-100 模式配置 下列程序列出為 VT-100 作業配置 HP700 系列終端機所需的步驟。 附註 您可以使用方向鍵或定位鍵，以便在畫面上的設定選項之間移動。 在繼續進行新功能表之前，務必儲存您變更的任何配置。 1. 按一下 鍵。 [User System] 2. 按一下 功能鍵。 [config keys] [f8] 3. 按一下 功能鍵。 [terminal config] [f5] 4.
- Page 14 HP rp2400 系列伺服器 ─ 基本電纜連接 控制台連接與配置 14 繁體中文 第一章...
