able communication paths between switches and to
determine the best available path and block less opti-
mal paths.
For information on configuring BPDU forwarding and
blocking, refer to "Configuring the Spanning Tree"
on page 41.

Physical Features

Figure 1 shows the front and rear panels of the
Switch. The numbers in this diagram refer to num-
bered sections in

"Front Panel"

Panel" on page 12.

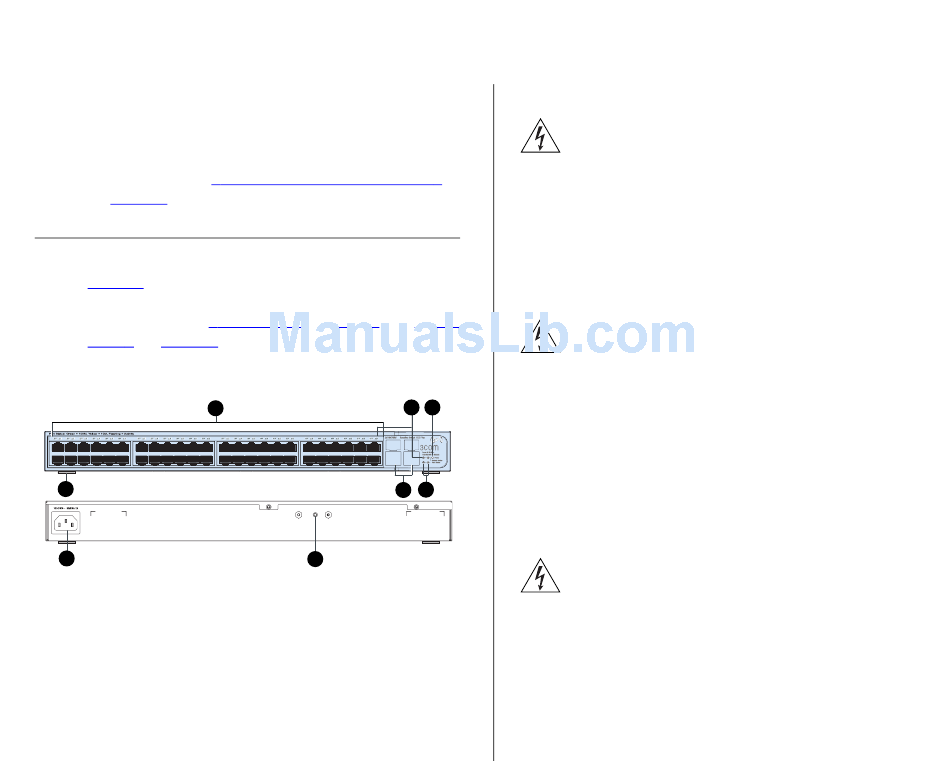

Figure 1 Front and Rear Panels
1
6
7
Front Panel
The front panel of the Switch contains a series of indi-
cator lights (LEDs) that help describe the state of vari-
ous networking and connection operations.
on page 9 and "Rear
4 5
2 3
8
(1) 48 RJ-45 Ports
WARNING: RJ-45 Ports. These are shielded RJ-45
data sockets. They cannot be used as standard tradi-
tional telephone sockets, or to connect the unit to a
traditional PBX or public telephone network. Only
connect RJ-45 data connectors, network telephony
systems, or network telephones to these sockets.
Either shielded or unshielded data cables with
shielded or unshielded jacks can be connected to
these data sockets.
AVERTISSEMENT: Points d'accès RJ-45. Ceux-ci sont
protégés par des prises de données. Ils ne peuvent
pas être utilisés comme prises de téléphone conven-
tionnelles standard, ni pour la connection de l'unité à
un réseau téléphonique central privé ou public. Rac-
corder seulement connecteurs de données RJ-45,
systèmes de réseaux de téléphonie ou téléphones de
réseaux à ces prises.
Il est possible de raccorder des câbles protégés ou
non protégés avec des jacks protégés ou non pro-
tégés à ces prises de données.
WARNHINWEIS: RJ-45-Porte. Diese Porte sind
geschützte Datensteckdosen. Sie dürfen weder wie
normale traditionelle Telefonsteckdosen noch für die
Verbindung der Einheit mit einem traditionellem pri-
vatem oder öffentlichem Telefonnetzwerk gebraucht
werden. Nur RJ-45-Datenanscluße, Telefonnetzsys-
teme or Netztelefone an diese Steckdosen
anschließen.
Physical Features 9
