IMPORTANT : Pour éviter d'endommager les placards, consulter
le constructeur ou le fabricant du placard pour déterminer si les
matériaux utilisés ne subiront pas un changement de couleur, une
déstratification ou d'autres dommages. Ce four a été conçu
conformément aux exigences UL et aux normes de la CSA
International; il respecte la température maximale autorisée pour
les placards en bois : 194°F (90°C).
Résidence mobile - Spécifications additionnelles à
respecter lors de l'installation
L'installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
l'installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
respecter les dispositions des codes locaux.

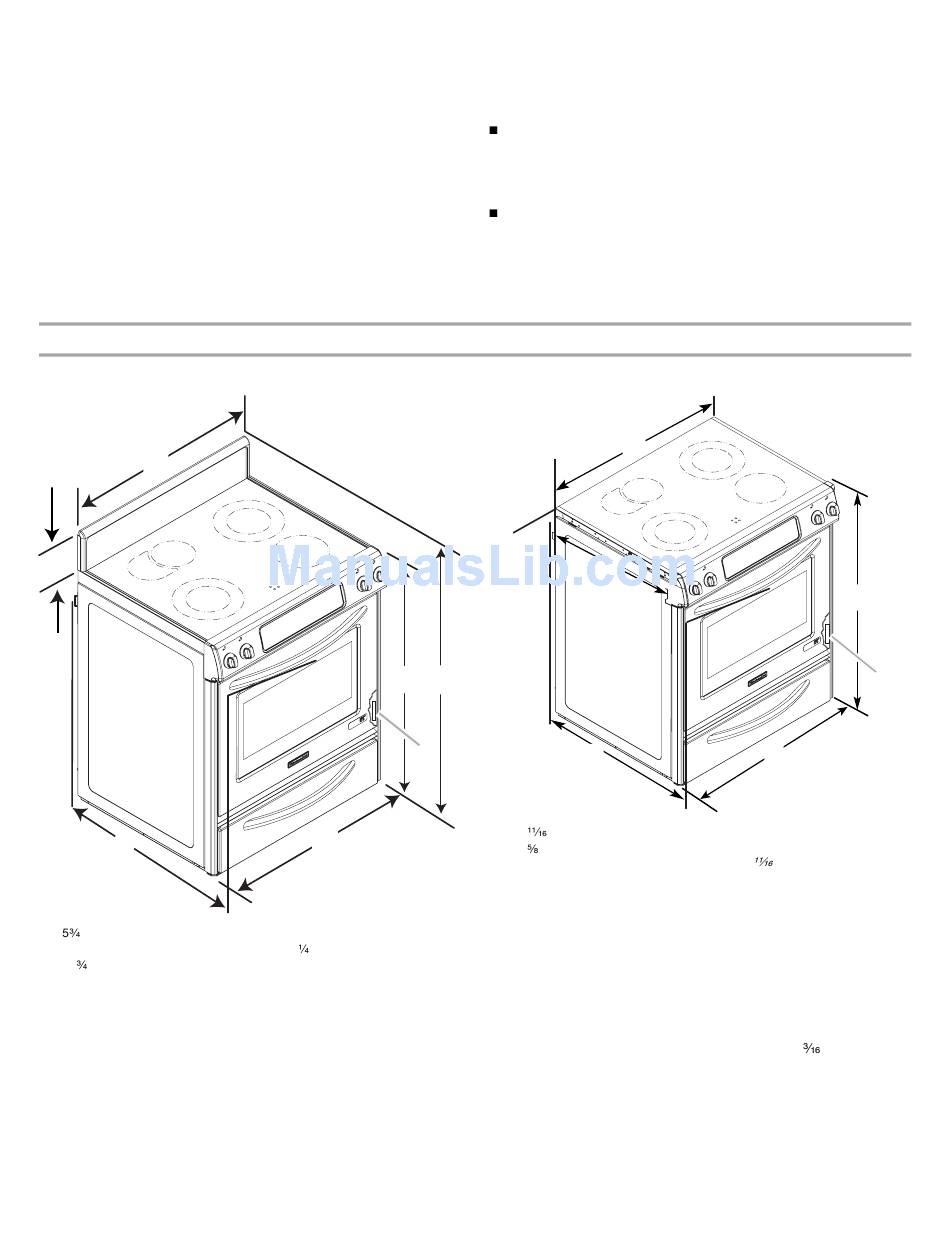

Dimensions du produit
Cuisinière autoportante
B
A
F**
A.
" (14,6 cm)
B. 30" (76,2 cm)
C. 41 " (106 cm) : Hauteur totale
avec les pieds de nivellement
complètement abaissés*
D. 36" (91,4 cm) : Hauteur de la
garniture de la table de cuisson
avec les pieds de nivellement
complètement abaissés*
*La cuisinière peut être surélevée d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**Dans le cas d'une installation entre des placards de
24" (61 cm) avec plan de travail de 25" (63,5 cm), l'avant de la
porte du four sera en saillie de 1" (2,5 cm) au-delà de la base
des placards de 24" (61 cm).
20
D*
C*
G
E
E. 30" (76,2 cm)
F. 27 " (69,2 cm) : Longueur
maximale de la poignée au
support à l'arrière de la
cuisinière**
G. Plaque signalétique (située
sur la garniture de porte du
four, côté droit)
Au Canada, l'installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme
CAN/CSA-A240 ou des codes locaux en vigueur.
Critères à respecter pour une installation en résidence
mobile :
Dans le cas de l'installation de cette cuisinière dans une
résidence mobile, la cuisinière doit être fixée au plancher
durant tout déplacement du véhicule. Toute méthode de
fixation de la cuisinière est adéquate dans la mesure où elle
satisfait aux critères des normes mentionnées ci-dessus.
Pour une installation en résidence mobile, un câble ou cordon
d'alimentation à quatre fils doit être utilisé. Le câblage de
l'appareil devra être revu. Voir la section "Raccordement
électrique".
Cuisinière coulissante
A
F
E**
A. 30
" (77,6 cm)
B. 35 " (90,5 cm) : Hauteur
jusqu'à la partie inférieure du
rebord de la table de cuisson
avec les pieds de nivellement
complètement abaissés*
C. Plaque signalétique (située sur
la garniture de porte du four,
côté droit)
*La cuisinière peut être surélevée d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**Dans le cas d'une installation entre des placards de
24" (61 cm) avec plan de travail de 25" (63,5 cm), l'avant de la
porte du four sera en saillie de 1¾" (4,4 cm) (2
les modèles KERS807XSP et KESS907XSP) au-delà des
placards de 24" (61 cm).
B*
C
D
D. 30" (76,2 cm)
E. 27¼" (69,2 cm)
(27
" [70,3 cm] sur les
modèles KERS807XSP et
KESS907XSP) : Longueur de
la poignée au support à
l'arrière de la cuisinière**
F. 23" (58,4 cm) : Longueur de
l'encoche du plan de travail à
l'arrière de la table de cuisson
" [5,5 cm] sur
