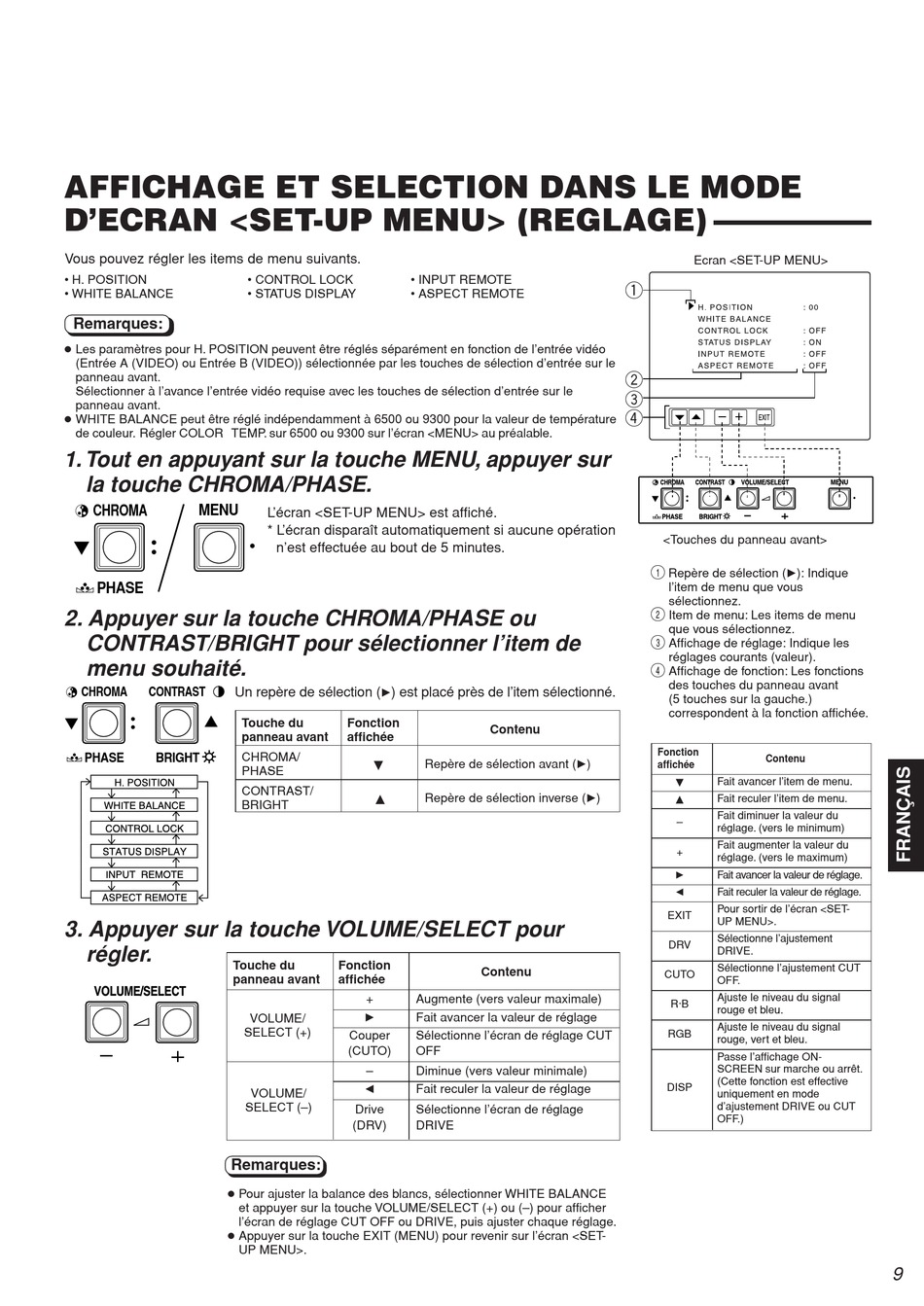

AFFICHAGE ET SELECTION DANS LE MODE
D'ECRAN <SET-UP MENU> (REGLAGE)
Vous pouvez régler les items de menu suivants.
• H. POSITION
• WHITE BALANCE
Remarques:
● Les paramètres pour H. POSITION peuvent être réglés séparément en fonction de l'entrée vidéo
(Entrée A (VIDEO) ou Entrée B (VIDEO)) sélectionnée par les touches de sélection d'entrée sur le
panneau avant.
Sélectionner à l'avance l'entrée vidéo requise avec les touches de sélection d'entrée sur le
panneau avant.
● WHITE BALANCE peut être réglé indépendamment à 6500 ou 9300 pour la valeur de température
de couleur. Régler COLOR TEMP. sur 6500 ou 9300 sur l'écran <MENU> au préalable.
1. Tout en appuyant sur la touche MENU, appuyer sur
la touche CHROMA/PHASE.
CHROMA MENU
PHASE
2. Appuyer sur la touche CHROMA/PHASE ou
CONTRAST/BRIGHT pour sélectionner l'item de
menu souhaité.
CHROMA CONTRAST Un repère de sélection (
PHASE BRIGHT
3. Appuyer sur la touche VOLUME/SELECT pour
régler.
Touche du
panneau avant
Remarques:
● Pour ajuster la balance des blancs, sélectionner WHITE BALANCE
et appuyer sur la touche VOLUME/SELECT (+) ou (–) pour afficher
l'écran de réglage CUT OFF ou DRIVE, puis ajuster chaque réglage.
● Appuyer sur la touche EXIT (MENU) pour revenir sur l'écran <SET-
UP MENU>.
• CONTROL LOCK • INPUT REMOTE
• STATUS DISPLAY • ASPECT REMOTE
L'écran <SET-UP MENU> est affiché.
* L'écran disparaît automatiquement si aucune opération
n'est effectuée au bout de 5 minutes.
) est placé près de l'item sélectionné.
4
Touche du Fonction
panneau avant affichée
CHROMA/
PHASE
CONTRAST/
BRIGHT
Fonction
affichée
+ Augmente (vers valeur maximale)
Fait avancer la valeur de réglage
VOLUME/ 4
SELECT (+)
Couper Sélectionne l'écran de réglage CUT
(CUTO) OFF
– Diminue (vers valeur minimale)
Fait reculer la valeur de réglage
1
VOLUME/
SELECT (–)
Drive Sélectionne l'écran de réglage
(DRV) DRIVE
Contenu
Repère de sélection avant (4)
Repère de sélection inverse (4)
Contenu
Ecran <SET-UP MENU>
<Touches du panneau avant>
1
Repère de sélection (4): Indique
l'item de menu que vous
sélectionnez.
2
Item de menu: Les items de menu
que vous sélectionnez.
3
Affichage de réglage: Indique les
réglages courants (valeur).
4
Affichage de fonction: Les fonctions
des touches du panneau avant
(5 touches sur la gauche.)
correspondent à la fonction affichée.
Fonction
Contenu
affichée
Fait avancer l'item de menu.
Fait reculer l'item de menu.
Fait diminuer la valeur du
–
réglage. (vers le minimum)
Fait augmenter la valeur du
+
réglage. (vers le maximum)
Fait avancer la valeur de réglage.
4
Fait reculer la valeur de réglage.
1
Pour sortir de l'écran <SET-
EXIT
UP MENU>.
Sélectionne l'ajustement
DRV
DRIVE.
Sélectionne l'ajustement CUT
CUTO
OFF.
Ajuste le niveau du signal
R·B
rouge et bleu.
Ajuste le niveau du signal
RGB
rouge, vert et bleu.
Passe l'affichage ON-
SCREEN sur marche ou arrêt.
(Cette fonction est effective
DISP
uniquement en mode
d'ajustement DRIVE ou CUT
OFF.)
9
