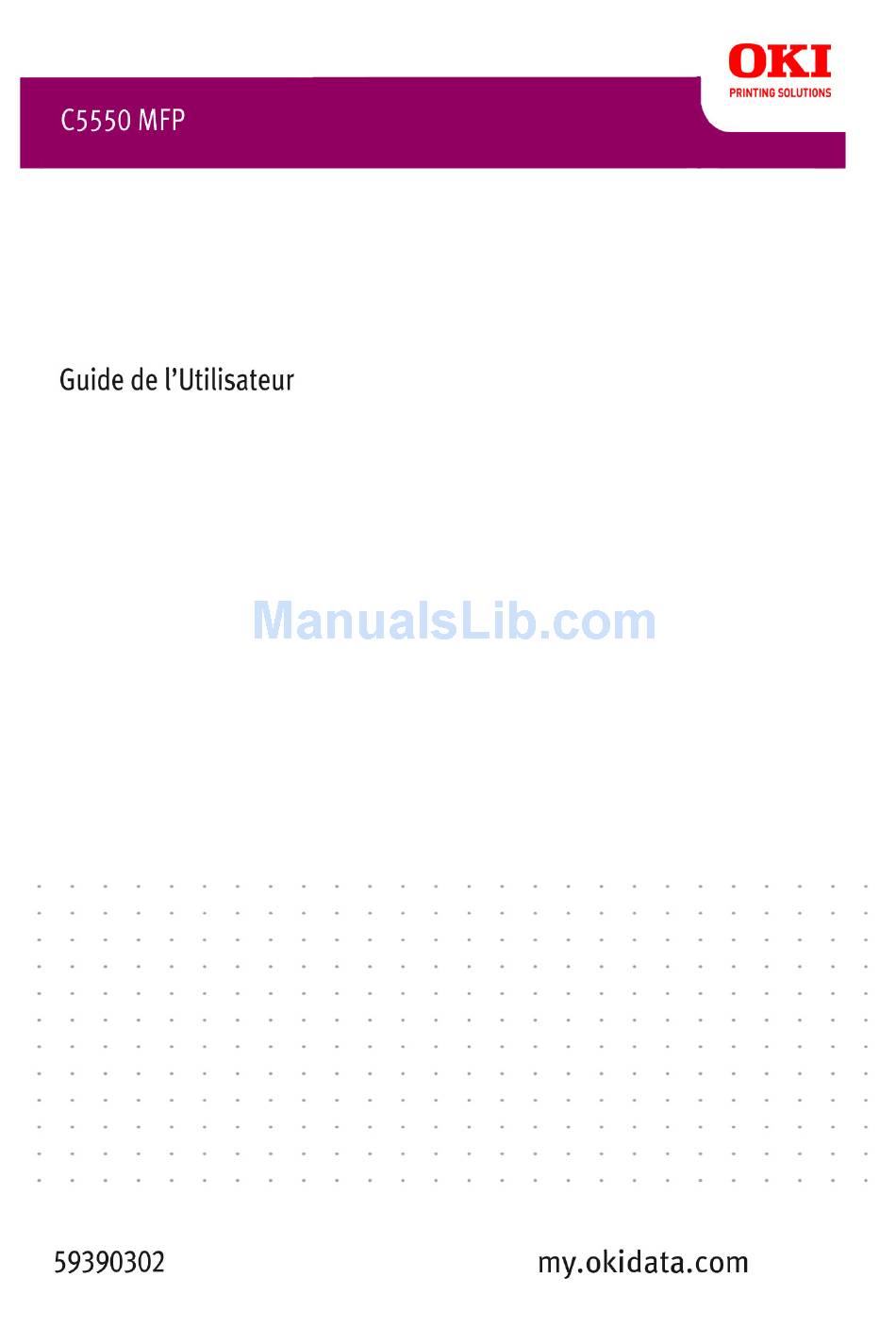

Page 1 59390302_cvr.jpg...
Page 2: Information Sur Les Droits D'auteur > 2
: //www.okiprintingsolutions.com ARQUES COMMERCIALES OKI et Oki Data sont des marques déposées de Oki Electric Industry Company, Ltd. Apple, Macintosh et Mac OS sont des marques déposées de Apple Computors Inc. Hewlett-Packard, HP et LaserJet sont des marques déposées de Hewlett-Packard Company.
Page 3: Table Of Contents
OMMAIRE Information sur les droits d'auteur ....2 Titre du document et référence ....2 Avis de non-responsabilité...
Page 4 Chargement de documents pour copie ... 86 Positionnement des documents dans l’ADF ..86 Positionnement des documents sur la vitre ..88 Envoi de documents par courrier électronique .
Page 5 Couleurs Office......214 Couleurs Office - options RVB....215 Personnalisation de Couleurs Office RVB avec l’utilitaire Colour Correct .
Page 6: Besoin D'aide? Visitez Notre Site Web
ESOIN D AIDE ISITEZ NOTRE SITE Pour obtenir de l'assistance en ligne personnalisée pour vos produits, incluant les plus récentes informations, visitez votre centre de solutions personnalisées my.okidata.com C5550 MFP Guide de l’Utilisateur Besoin d'aide? Visitez notre site Web > 6...
Page 7: Premiers Soins Durgence
’ REMIERS SOINS D URGENCE Soyez prudent avec la poudre de toner : En cas d'ingestion, faites vomir la personne concernée et demandez conseil auprès d'un médecin. N'essayez jamais de faire vomir une personne qui est inconsciente. En cas d'inhalation, amenez la personne concernée à...
Page 8: Remarques Mises En Garde Et Avertissements
EMARQUES MISES EN GARDE ET AVERTISSEMENTS NOTE Une remarque fournit des informations supplémentaires au texte principal. ATTENTION ! Une mise en garde fournit des informations supplémentaires qui, si elles sont ignorées, peuvent entraîner un mauvais fonctionnement ou une détérioration du dispositif. AVERTISSEMENT ! Un avertissement fournit des informations supplémentaires qui, si elles sont ignorées, peuvent...
Page 9: Introduction
NTRODUCTION Félicitations pour avoir choisi cet appareil multifonction (Multi Function Product, MFP) de solutions d’impression OKI. Sa conception intègre des fonctionnalités avancées permettant de sortir rapidement des pages aux couleurs vives ou en noir et blanc, d’une grande netteté, sur une gamme de supports d’impression pour le bureau.
Page 10 > un nouvel Assistant Profil permettant de télécharger des profils ICC sur le disque dur (une unité de disque dur est nécessaire) ; > un mode d’optimisation photo afin d’améliorer l’impression d’images photographiques (lecteur Windows PCL uniquement) ; > une interface USB 2.0 à haute vitesse ; >...
Page 11 > Des fonctions avancées de transmission et de réception de télécopies (possibilité de différer des transmissions, envoi vers plusieurs destinations, transmission et réception confidentielles, interrogation, etc.) ; > Gestion du carnet d’adresses/de l’annuaire/des profils : cette fonctionnalité offre un moyen pratique de gérer l’ensemble des adresses électroniques et des profils (destinations d’archivage).
Page 12: Àpropos De Ce Guide
À PROPOS DE CE GUIDE NOTE Les images figurant dans ce manuel peuvent inclure des fonctions optionnelles qui ne sont pas présentes sur votre produit. Ce manuel constitue le Guide de l’utilisateur de votre MFP (pour en obtenir la dernière version, consultez le site Web de Oki à l’adresse www.okiprintingsolutions.com).
Page 13 > Aide en ligne : informations en ligne, accessibles à partir du pilote de l’imprimante et de l’utilitaire. TILISATION EN LIGNE Ce guide est destiné à être lu à l’écran à l’aide de l’application Adobe Reader. Pour ce faire, utilisez les outils de navigation et d’affichage contenus dans Adobe Reader.
Page 14 Choisissez les pages à imprimer : [Tout], (1), pour imprimer tout le manuel. [Page en cours], (2), pour imprimer la page affichée actuellement. [Pages de] et [à], (3), pour spécifier les pages à imprimer en entrant leurs numéros. Cliquez sur OK. C5550 MFP Guide de l’Utilisateur Introduction >...
Page 15: Vue D'ensemble Du Mfp > 15
’ UE D ENSEMBLE DU UE FRONTALE MFP front.eps 1. Empileuse de sortie, face 6. Dispositif d’alimentation multi-usages en dessous. Point de (fermé sur l’illustration). Utilisé pour sortie de l’impression l’alimentation de papier à plus fort standard. Peut contenir grammage, des enveloppes et d’autres jusqu'à...
Page 16: Vue Arrière
UE ARRIÈRE Cette vue présente le panneau de connexion et l’empileuse de sortie arrière. MFP rear.eps 13. Interrupteur d’alimentation ON/ 17. Connecteur réseau. OFF (MARCHE/ARRÊT). 18. Connexion de la ligne. 14. Interface USB Prise de connexion du télécopieur à la ligne téléphonique. 15.
Page 17: Le Panneau De Commandes
E PANNEAU DE COMMANDES OPIE ET ZONE DE NUMÉROTATION Control panel_oda.jpg 1. Zoom Permet d’augmenter ou de diminuer l’échelle par incrément de 1 %, respectivement jusqu’à 400 % et 25 %. Les pourcentages prédéfinis offrent un choix d’échelles supplémentaire. 2. Pavé de touches Permet de composer les numéros les plus fréquemment pour numérotations utilisés.
Page 18 É CRAN À CRISTAUX LIQUIDES ET FONCTIONS Control panel_oda.jpg 4. Nombre de copies Indique le nombre de copies sélectionné. 5. Copy (mode Copie) Permet de sélectionner le mode Copie (mode de travail par défaut). 6. Send (mode Envoi) Permet de sélectionner le mode Envoi. 7.
Page 19: Changement De La Langue D'affichage
ÉMARRAGE ET AUTRES TOUCHES Control panel_oda.jpg 14. Menu Permet d’accéder au menu pour configurer le MFP. 15. Reset (Remise à Permet de restaurer les paramètres réglés à l’usine pour zéro) le scanner. 16. Power save Appuyez une fois pour passer en mode « veille » (appui (Économie en continu incorrect).
Page 20: Mise En Route
ISE EN ROUTE ATTENTION ! Avant de mettre le scanner en marche, assurez-vous qu'il est en position DÉVERROUILLÉE. Ouvrez le capot document. Mettez le levier de blocage du scanner en position DÉVERROUILLÉE. Scanner unlock.eps ’ NSTALLATION DE PILOTES ET D UTILITAIRES ’...
Page 21 Démarrer, sélectionnez Exécuter et tapez d:\setup.exe (« d: » désignant le lecteur de CD-ROM utilisé), puis cliquez sur OK. Suivez les instructions à l’écran pour mener à bien l’installation du pilote. UTIL DE CONFIGURATION DU RÉSEAU L’outil de configuration du réseau MFP est fourni sur le CD Networking/Utilities (Réseau et utilitaires), dans le dossier Utilities (Utilitaires).
Page 22 MFP setup search.jpg Sélectionnez le résultat requis et cliquez sur Ajouter. L’outil de configuration du réseau MFP vous permet de configurer votre MFP. Pour plus de détails, voir “Informations de préconfiguration” à la page C5550 MFP Guide de l’Utilisateur Mise en route > 22...
Page 23: Recommandations Concernant Le Papier
ECOMMANDATIONS CONCERNANT LE PAPIER Votre MFP acceptera une diversité de supports d’impression, y compris une gamme de grammages et de formats de papier. Cette section fournit des conseils généraux sur un choix de supports et explique comment utiliser chaque type. Vous obtiendrez une performance optimale en utilisant du papier standard 20 ~24 lb.
Page 24 Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquels la feuille de support des étiquettes est entièrement couverte d’étiquettes. Les autres types d’étiquettes risquent d’abîmer l’imprimante, étant donné que les étiquettes se décolleraient durant l’impression. Les types appropriés sont : >...
Page 25: Bac
Le bac prend en charge les papiers d’un grammage compris entre 64 g/m² et 120 g/m² (17 et 32 lb.). Le bac est idéal pour imprimer des documents au format A4/Lettre de plus d’une page. Format Dimensions Grammage (g/m²) 4,1339 x 5,8268 pouces Light (Léger) 105 x 148mm 17 - 20 lb...
Page 26: Bac Multifonction
AC MULTIFONCTION Le bac multifonction peut accepter les mêmes formats de supports que les bacs de cassette, mais avec un grammage compris entre 20 - 54 lb (75 g/m² et 203 g/m²). Pour les papiers très épais, utilisez l’empileuse (arrière) face en dessus. Ainsi, le parcours du papier dans le MFP est pratiquement droit.
Page 27: Chargement Du Papier
HARGEMENT DU PAPIER Retirez le bac à papier du MFP. Pull out paper tray.eps Déployez en éventail le papier à charger, sur les bords (1) et au milieu (2), pour vous assurer que toutes les feuilles sont détachées les unes des autres, puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3).
Page 28 Paper load.eps Ajustez la butée arrière (1) et les guides du papier (2) au format du papier utilisé. Pour empêcher les bourrages de papier : > Ne laissez aucun espace entre le papier, les guides du papier et la butée arrière. >...
Page 29 Pour l'impression face en dessus, assurez-vous que l'empileuse (arrière) face en dessus est ouverte et que la rallonge du support du papier (4) est sortie. Le papier est empilé dans l'ordre inverse d'impression et la charge du bac à papier est d'environ 100 feuilles, en fonction du grammage.
Page 30: Bac Multifonction
AC MULTIFONCTION Ouvrez le bac multifonction et appuyez doucement sur la plate-forme de support du papier (1) pour vous assurer qu’elle est verrouillée. MPT open.eps Chargez le papier et ajustez les guides du papier (2) au format du papier utilisé. >...
Page 31 Définissez le format correct du papier pour le bac multifonction dans le menu Media (Papier) (paramètres de menu de l’imprimante) ou le menu Print (Impression) (paramètres de menu du scanner). Voir “Configuration” à la page 37 pour plus de détails. NOTE Il vous suffit de mettre à...
Page 32: Configuration De Votre Appareil
ONFIGURATION DE VOTRE APPAREIL ONFIGURATION MINIMALE REQUISE La configuration suivante permet d’optimiser l’utilisation de ce MFP : Pour envoyer des télécopies : Une ligne téléphonique RTC. Pour envoyer des courriers électroniques : > Réseau TCP/IP > Un serveur SMTP et un serveur POP3 facultatif Pour archiver des documents via un intranet >...
Page 33 messagerie et vers FTP. Pour que les autres périphériques réseau trouvent le MFP sur le réseau, les paramètres ci-après doivent être définis. Activer DHCP : Adresse IP : . Masque sous-réseau :. Passerelle IP :. Serveur DNS :. Serveur SMTP :. Port SMTP :25 Serveur POP3 : .
Page 34 Serveur DNS : Adresse IP du serveur DNS affectée par votre administrateur réseau. Serveur POP3 : Adresse IP du serveur POP3. Port POP3 Numéro de port de votre serveur POP3. Avant d’envoyer des courriers électroniques depuis votre appareil, indiquez le nom DNS ou l’adresse IP et le numéro de port de votre serveur POP3 si le serveur de messagerie requiert une authentification POP3.
Page 35 NOTE 1. Serveur DHCP : Le protocole DHCP (Dynamic Host Configuration Protocol) permet d’attribuer automatiquement une adresse IP unique à un hôte chaque fois que celui-ci se connecte à un réseau, ce qui simplifie la gestion des adresses IP pour les administrateurs réseau.
Page 36 de fichier PDF, JPEG, TIFF ou MTIF (Multi-page TIFF) standard, puis est transmis simultanément à des destinataires distants sous forme de pièce jointe. Lorsque vous envoyez un courrier électronique à l’aide du MFP, ce dernier utilise le protocole SMTP (Simple Mail Transfer Protocol) pour transférer vos courriers sortants vers votre serveur de messagerie SMTP, puis envoie ces courriers à...
Page 37: Configuration
NOTE 1. Si l’administrateur système a sélectionné le protocole DHCP, l’adresse TCP/IP, la passerelle, le masque de sous-réseau et le serveur DNS sont automatiquement fournis. 2. Lors d’une première installation du MFP, il est recommandé que l’administrateur conserve les paramètres système par défaut. Ces paramètres peuvent être personnalisés ultérieurement, une fois que vous serez familiarisé...
Page 38 webpage.jpg NOTE Les paramètres d’administration (Administrative Settings) sont protégés par un mot de passe. L’appareil étant livré sans mot de passe spécifique, il est recommandé que l’administrateur système en crée un nouveau. ’ À PARTIR DE L UTILITAIRE DE GESTION Si vous ne l’avez pas déjà...
Page 39 MFP setup.jpg NOTE Les paramètres d’administration (Administrative Settings) sont protégés par un mot de passe. L’appareil étant livré sans mot de passe spécifique, il est recommandé que l’administrateur système en crée un nouveau. C5550 MFP Guide de l’Utilisateur Configuration de votre appareil > 39...
Page 40 À PARTIR DU PANNEAU DE COMMANDES DU SCANNER Appuyez sur la touche Menu (1) sur le panneau de commandes du scanner. Utilisez les touches de déplacement vers le HAUT et vers le BAS (2) pour vous déplacer parmi les options, la touche OK (3) pour effectuer une sélection et la touche Retour (4) pour annuler la sélection ou quitter l’option de menu.
Page 41 Menu Imprimante ÉLÉMENT DESCRIPTION OU CHOIX Format papier bac1 A4, A5, A6, B5, Legal, Legal 135, Legal 13, Letter, Executive, Personnalisé. Format papier bac2 A4, A5, B5, Legal, Legal 135, Legal 13, Letter, Executive, Personnalisé. Format papier MP A4, A5, A6, B5, Legal, Legal 135, Legal 13, Letter, Executive, Personnalisé, COM9, COM10, Monarch, DL, C5.
Page 42 Paramètres réseau ÉLÉMENT DESCRIPTION OU CHOIX Adresse IP Adresse IP du MFP. Masque sous- Adresse IP du masque de sous-réseau. réseau Passerelle IP Adresse IP de la passerelle. Serveur DNS Adresse IP du serveur DNS. Activer DHCP ACTIVÉ/DÉSACTIVÉ. Sélectionnez ACTIVÉ si vous souhaitez activer le protocole DHCP.
Page 43 Paramètres du télécopieur ÉLÉMENT DESCRIPTION OU CHOIX Répertoire téléphonique Edit speed dial! (Modifier numérotation rapide) Edit group dial! (Modifier numérotation de groupe) Delete speed dial! (Supprimer numérotation rapide) Delete group dial! (Supprimer numérotation de groupe) Delete All! (Supprimer tout) Append phone # (Ajouter n° de téléphone) Désactivé/Activé...
Page 44 ÉLÉMENT DESCRIPTION OU CHOIX SET UP FAX (CONFIGURATION Id # (ID) : Saisissez l’identifiant du MFP. DU TÉLÉCOPIEUR) : Station # (n° station) : Saisissez le numéro de téléphone du MFP. Station ID (ID station) Activer /Désactiver Activer/ Désactiver. Ajuster Activer /Désactiver Detect dial tone* (Détecter sonnerie)
Page 45 Impression de rapport ÉLÉMENT DESCRIPTION OU CHOIX Arbor menu Sélectionnez pour imprimer l’arborescence des menus. Printer Demo Page (Page Sélectionnez pour imprimer un exemple de démo. imprimante) page. MFP Usage report (Rapport Sélectionnez pour imprimer des informations utilisation MFP) sur l’utilisation de l’imprimante. Supplies Status Report Sélectionnez pour imprimer des informations (Rapport statut fournitures)
Page 46 ÉLÉMENT DESCRIPTION OU CHOIX Date/Time (Date/ Saisissez la date et l’heure actuelles. heure) Mot de passe Entrez un nouveau mot de passe si l’administrateur souhaite le changer. (Ce champ peut comporter jusqu’à 8 caractères alphanumériques. Lors de la saisie des caractères alphabétiques, n’oubliez pas que le mot de passe est sensible à...
Page 47 ÉLÉMENT DESCRIPTION OU CHOIX Numéris. Rapport Sélectionnez pour imprimer toutes les tâches de type « numériser vers ». Des codes de pays supplémentaires sont disponibles à partir de la page Web et de l’outil de configuration du réseau MFP. ’ PÉCIFICATION DES PARAMÈTRES D ADMINISTRATION NOTE...
Page 48 ’ ONTENU DE CHAQUE MENU DE L IMPRIMANTE Le panneau de commandes de l’imprimante comporte des options de menu supplémentaires. NOTE Le scanner extrait les dernières informations provenant de l’imprimante, en s’assurant que les menus sont toujours synchronisés. Appuyez sur Entrée (1) sur le panneau de commandes de l’imprimante.
Page 49 ÉLÉMENT ACTION DESCRIPTION Imp. polices Exécuter Imprime une liste complète de toutes les polices d'émulation internes IBM ProPrinter III XL, y compris les polices téléchargées vers la mémoire flash ou le disque dur. Imp. polices FX Exécuter Imprime une liste complète de toutes les polices d'émulation internes Epson FX, y compris les polices téléchargées vers la mémoire flash ou le disque dur.
Page 50 Menu Imprimer ÉLÉMENT CHOIX : DESCRIPTION Exemplaires 1-999 Entrez le nombre d'exemplaires d'un document à imprimer, compris entre 1 et 999. Duplex ACTIVÉ, Active ou désactive la fonction DÉSACTIVÉ d'impression duplex (recto-verso) si cette fonction est installée. Alimentation BAC1 Sélectionne le bac par défaut papier BAC2 d'alimentation du papier, Bac 1...
Page 51 ÉLÉMENT CHOIX : DESCRIPTION Vitesse mono AUTO SPEED Si la première page d’un travail d’impression est en noir et blanc, la vitesse d’impression est de 32 ppm (pages par minute). Lorsqu’une page couleur est détectée, la vitesse d’impression passe à 20 ppm jusqu’à la fin de ce travail.
Page 52 ÉLÉMENT CHOIX : DESCRIPTION Lignes par page 5-64-128 Définit le nombre de lignes de texte par page lorsque le texte brut provient de systèmes d'exploitation autres que Windows. Le paramètre par défaut de A4 Portrait est 65 et celui de Letter est Editer format FORMAT BAC Définit le format de la zone de la page...
Page 53 ÉLÉMENT CHOIX : DESCRIPTION Gram. pap. bac1 LÉGER Règle le MFP en fonction du grammage (17~20 lb.) du papier chargé dans le bac. (64~74 g/m²) MOYEN (20~28 lb.) (75~104g/m²) LOURD (28~32 lb.) (105~120g/m²) Dim. pap. bac2 A4 / A5 / B5 / Sélectionne le format de papier chargé...
Page 54 ÉLÉMENT CHOIX : DESCRIPTION Type pap. bacMF STANDARD Sélectionne le type de support à utiliser EN TETE dans le bac multifonction, de sorte que TRANSPARENT le MFP puisse ajuster ses paramètres ÉTIQUETTES internes en fonction du type de support VELIN sélectionné.
Page 55 Menu Couleur ÉLÉMENT CHOIX : DESCRIPTION Réglage densité AUTO Si la densité de l'image est réglée sur MANUEL AUTO, elle sera ajustée automatiquement au démarrage, à l'installation d'un nouveau tambour photoconducteur ou d'une nouvelle cartouche de toner et à intervalles de 100, 300 et 500 tours de tambours.
Page 56 ÉLÉMENT CHOIX : DESCRIPTION Ajust calage EXÉCUTER Effectue un ajustement automatique du calage des couleurs. En principe, cet ajustement est réalisé à la mise sous tension et lorsque le capot supérieur est ouvert puis fermé. Ce processus aligne avec précision les composantes cyan, magenta et jaune sur la composante noire de l'image.
Page 57 Menu de configuration du système ÉLÉMENT CHOIX : DESCRIPTION Temps Définit le temps d'inactivité avant le d'économie passage automatique de l'imprimante d'énergie en mode d'économie d'énergie. Dans ce mode, la consommation de courant est réduite au niveau nécessaire pour maintenir l'imprimante en service et prête à...
Page 58 ÉLÉMENT CHOIX : DESCRIPTION Reprise sur ACTIVÉ/ Indique si le MFP doit effectuer une bourrage DÉSACTIVÉ reprise sur bourrage, à la suite d’un bourrage de papier. Si cette option est activée, le MFP essaiera de réimprimer les pages perdues, en raison d’un bourrage de papier, une fois que le bourrage est supprimé.
Page 59 ÉLÉMENT CHOIX DESCRIPTION CR Fonction CR / CR+LF Indique si la réception d'un caractère de retour du curseur (0Dh) cause également un changement de ligne. LF Fonction LF / LF+CR Indique si la réception d'un caractère de changement de ligne (0Dh) cause également un retour du curseur.
Page 60 ÉLÉMENT CHOIX DESCRIPTION Saut page DÉSACTIVÉ/ Spécifie l'impression des pages blanch ACTIVÉ blanches. CR Fonction CR / CR+LF Indique si la réception d'un caractère de retour du curseur (0Dh) cause également un changement de ligne. LF Fonction LF / LF+CR Indique si la réception d'un caractère de changement de ligne (0Dh) cause également un retour du curseur.
Page 61 ÉLÉMENT CHOIX DESCRIPTION Style Lettre 0 DÉSACTIVER Indique le style qui remplace 9BH par ACTIVER la lettre o et 9DH par un zéro. Caractère NORMAL Indique si le zéro doit être barré ou zéro 0 BARRÉ non barré. Densité 6 LPI / 8 LPI Spécifie l'interligne.
Page 62 Menu USB ÉLÉMENT CHOIX DESCRIPTION Soft Reset DÉSACTIVER Active ou désactive la commande SOFT (Réinitialiser ACTIVER RESET logiciel) Vitesse 12 / 480 Mbps Sélectionne la vitesse de l'interface. Offline Receive DÉSACTIVER (Réception hors ACTIVER ligne) N° de Série ACTIVER DÉSACTIVER Menu Maintenance ÉLÉMENT CHOIX...
Page 63 ÉLÉMENT CHOIX DESCRIPTION Transpr Color –2~0~+2 Comme ci-dessus, mais pour Setting (Option l'impression couleur sur des Couleur Transpr) transparents. SMR Setting –3~0~+3 (Paramétrage SMR) BG Setting –3~0~+3 (Paramétrage Menu Utilisation ÉLÉMENT DESCRIPTION Tray n Page Count Le nombre total de pages utilisées dans le bac n. (Cpt bac n) MPT Page Count (Cpt Nombre total de pages utilisées dans le bac...
Page 64: Description Des Protocoles D'archivage
Menu Job Log NOTE L’accès à ce menu est régi par un mot de passe. ÉLÉMENT CHOIX DESCRIPTION Journal des tâches AVEC Imprime la liste des travaux DESACTIVER effectués sur le MFP. ’ ESCRIPTION DES PROTOCOLES D ARCHIVAGE FTP est l’acronyme de « File Transfer Protocol ». Il s’agit d’une méthode courante de transfert de fichiers via Internet entre deux ordinateurs.
Page 65 fonction d’enregistrement de fichier est accessible uniquement si la saisie des nom d’utilisateur et mot de passe est autorisée par le serveur dans les champs du nom de connexion et du mot de passe du MFP. C’est pourquoi vous devez vérifier le mode autorisé par votre serveur Web avant d’utiliser HTTP pour l’enregistrement de fichier.
Page 66 NOTE Assurez-vous que le compte stocké sur votre ordinateur, dans le fichier « username » (nom_utilisateur), dispose de droits suffisants pour accéder au système de fichiers. Définition de l’accès à IIS avec droits : Comme pour la « Définition de l’accès anonyme à IIS », démarrez le «...
Page 67 NOTE 1. Pour la sécurité des fichiers numérisés, « Tout le monde » ne doit pas avoir tous les droits sur le répertoire de fichiers. C’est pourquoi, lors de la définition des droits pour le système de fichiers, il est recommandé de définir les droits du répertoire destiné...
Page 68: Configuration De La Fonction De Télécopie
ONFIGURATION DE LA FONCTION DE TÉLÉCOPIE ONFIGURATION INITIALE Les paramètres suivants doivent être définis avant l’utilisation de la fonction de télécopie sur le MFP : > Date and time (Date et heure) > Country code (Code du pays) > Station ID and number (Numéro et identifiant SSID) Vous pourrez régler d’autres paramètres ultérieurement en fonction de vos préférences.
Page 69 Utilisez la touche de déplacement vers le HAUT pour accéder à l’option Setup Fax (Configurer le télécopieur) et appuyez sur OK. Appuyez sur OK pour sélectionner Station ID (Identifiant SSID). Saisissez le numéro de l’identifiant et le numéro de téléphone, puis appuyez sur OK confirmer ces données. Appuyez sur la touche Retour pour mettre à...
Page 70 Appuyez sur OK, saisissez le nom du destinataire de la télécopie à l’aide du pavé alphanumérique, puis appuyez sur OK. Utilisez la touche de déplacement vers le BAS pour accéder au champ numérique, puis appuyez sur OK. Saisissez le nouveau numéro de destination et appuyez sur OK.
Page 71 NOTE La longueur du nom est limitée à 32 caractères. Si plusieurs numéros sont requis, répétez l’étape 6 pour ajouter d’autres entrées au groupe. NOTE Chaque groupe peut comporter jusqu’à 50 entrées. Suppression d’une entrée à numérotation rapide de l’annuaire Pour supprimer une entrée à...
Page 72 Suppression d’une entrée de numérotation de groupe de l’annuaire Pour supprimer une entrée de numérotation de groupe de l’annuaire, procédez comme suit : Appuyez sur la touche Menu du panneau de commandes. Utilisez la touche de déplacement vers le HAUT pour accéder au menu Paramètres de télécopie et appuyez sur Appuyez sur OK pour sélectionner Répertoire téléphonique.
Page 73 Lorsque vous y êtes invité, sélectionnez Oui pour confirmer les suppressions ou Non pour les annuler. Connexion à une ligne PBX PBX (Private Branch Exchanges) désigne les systèmes téléphoniques privés utilisés pour acheminer des appels internes, par exemple, au sein d’une entreprise. Lorsqu’un numéro est composé, si un préfixe (accès) est nécessaire pour ouvrir une ligne externe, la ligne est connectée au système PBX.
Page 74 Utilisez la touche de déplacement vers le HAUT pour accéder au menu Paramètres de télécopie et appuyez sur Utilisez la touche de déplacement vers le HAUT pour accéder à l’option Setup Fax (Configurer le télécopieur) et appuyez sur OK. Utilisez la touche de déplacement vers le BAS pour accéder à...
Page 75 Ajout d’un combiné téléphonique Si vous souhaitez ajouter un combiné téléphonique au MFP, connectez la ligne à la prise téléphone (dans certains pays, il peut être nécessaire d’utiliser un adaptateur). NOTE Entourez une fois la ligne autour du noyau, comme illustré. Tel line core.eps Vous devrez également mettre à...
Page 76 Appuyez sur la touche Retour pour stocker le nouveau paramètre de configuration et quitter le menu. NOTE La réception manuelle doit également être activée.Consultez “Réception manuelle” à la page 74. C5550 MFP Guide de l’Utilisateur Configuration de votre appareil > 76...
Page 77: Paramètres Dimpression Et Sécurité
’ ARAMÈTRES D IMPRESSION ET SÉCURITÉ Les menus du tableau de commande du MFP permettent d’accéder à de nombreuses options. Le pilote d'imprimante Windows contient également des paramètres pour un grand nombre de ces options. Lorsque les options du pilote d'imprimante sont identiques à...
Page 78 La fenêtre qui s'ouvre lorsque vous cliquez sur Propriétés dépend du pilote d'imprimante qui a été installé. Le pilote PostScript offre différents choix au pilote PCL. É MULATION CRIPT PS Layout Tab.eps L'option Orientation de la page définit l'orientation de la page Portrait (dans le sens de la hauteur) et paysage (dans le sens de la...
Page 79 Le pilote d'imprimante propose un service complet d'assistance en ligne vous permettant de faire les sélections les plus appropriées concernant ces options. É MULATION Lorsque vous cliquez sur le bouton Propriétés dans la boîte de dialogue Imprimer de votre application, la fenêtre du pilote s'ouvre pour vous permettre de spécifier les options d'impression de ce document.
Page 80 Pour l'impression recto-verso, vous pouvez choisir de retourner la page sur le bord long ou le bord court. Bien évidemment, une unité duplex doit être installée dans le MFP. Si vous avez modifié certaines préférences d’impression et les avez enregistrées en tant que groupe, vous pouvez les rappeler pour éviter de les paramétrer individuellement chaque fois que vous en avez besoin.
Page 81: Enregistrer Sur Le Disque Dur/Mise En File D'attente Des Travaux
NREGISTRER SUR LE DISQUE DUR MISE EN FILE D ATTENTE DES TRAVAUX Cette fonctionnalité permet de créer des travaux d’impression sur le PC et de les enregistrer sur le disque dur du MFP pour les imprimer sur demande. Elle convient particulièrement pour les formulaires, les mémos généraux, les en-têtes de lettres, la papeterie, etc.
Page 82 NVOI DU DOCUMENT Si vous utilisez le pilote PCL, sur l'onglet [Configuration] choisissez les paramètres du pilote que vous allez utiliser. Consultez “Rappel des paramètres enregistrés du pilote” à la page 202. Dans l'onglet [Options de travail] du pilote, cliquez sur [Enregistrer sur le disque dur].
Page 83 Si vous souhaitez que le MFP affiche une invite pour le nom du travail, cochez la case [Demander…] située sous l’indication du nom. Entrez un nombre entre 0000 et 9999 dans la zone [Numéro d'identification personnel]. Votre numéro d’identification personnel doit être unique sur cette imprimante.
Page 84 Si plusieurs documents sont stockés dans l'imprimante, leur liste s'affiche à l'écran. Utilisez les boutons +/- pour sélectionner le nom du travail d’impression à imprimer, puis appuyez sur [ENTER]. Si nécessaire, utilisez les boutons +/- pour mettre en évidence l’option IMPRIMER. Appuyez sur [ENTER] pour confirmer l'imprimer du document.
Page 85 UPPRESSION D UN DOCUMENT ENREGISTRÉ Tout comme pour les documents d'impression sécurisés, n’importe quel autre document enregistré sur le disque dur de l'imprimante peut être supprimé à distance à partir du PC, à l'aide de l'utilitaire Storage Device Manager. Si vous changez d’avis sur l’impression d’un document sécurisé, vous pouvez le supprimer du disque dur du MFP sans l’imprimer au préalable.
Page 86: Fonctionnement
ONCTIONNEMENT Grâce à son panneau de commandes intuitif, cet appareil multifonction (MFP) est conçu pour offrir une grande simplicité d’utilisation. Une fois l’appareil configuré, le fonctionnement en est très simple. NOTE Si une restriction PIN est activée pour des fonctions MFP, vous devrez tout d’abord saisir votre code PIN.
Page 87 > Gardez la vitre propre et ne laissez pas de document dessus. NOTE Pour transmettre des types de documents irréguliers, placez- les sur la vitre ou faites d’abord une copie que vous utiliserez à la place des documents à transmettre. Si vous avez plusieurs pages, déployez-les en éventail pour éviter les bourrages papier.
Page 88: Positionnement Des Documents Sur La Vitre
OSITIONNEMENT DES DOCUMENTS SUR LA VITRE Ouvrez le capot document. Sur la vitre, placez votre document côté texte EN DESSOUS et alignez-le sur le coin supérieur gauche. place doc on glass.eps Fermez le capot document. NVOI DE DOCUMENTS PAR COURRIER ÉLECTRONIQUE ONCTIONNEMENT DE BASE ontrol menu sending_oda.jpg Placez vos documents côté...
Page 89 Dans le champ « A », entrez l’adresse électronique de destination à partir du Carnet d’adresses (en appuyant sur le Carnet d’adresses (2) dans le panneau de commandes). Utilisez les touches de déplacement vers le HAUT et vers le BAS (3) pour sélectionner plusieurs adresses de messagerie et appuyez sur OK (4).
Page 90 Control menu scan_oda.jpg Reportez-vous au tableau suivant pour modifier les paramètres du scanner. OPTION DE DESCRIPTION MENU Pièce jointe Nom de fichier du document numérisé. Ce champ peut comporter jusqu’à 64 caractères. Entrez votre adresse « De ». Si un courrier électronique ne peut pas être envoyé, un message de notification est retourné...
Page 91 OPTION DE DESCRIPTION MENU Alim. Manuelle Permet d’activer la numérisation de documents par lots. Activez l’alimentation manuelle lorsque vous chargez plus de 50 pages dans l’ADF ou placez plus d’une page sur la vitre du scanner. Taille du document A4, Letter, Legal Densité...
Page 92: Envoi De Documents À Un Serveur De Fichiers
NVOI DE DOCUMENTS À UN SERVEUR DE FICHIERS Avant d’envoyer un document à un serveur de fichiers, vous devez d’abord configurer des profils afin d’accélérer le processus. Un profil contient une liste de paramètres d’archivage tels que le protocole utilisé pour l’archivage, le répertoire, le nom de fichier et autres paramètres de numérisation.
Page 93: Copie
OPIE ONCTIONNEMENT DE BASE Control menu copybasic_oda.jpg Placez vos documents côté texte tourné vers le HAUT dans l’ADF ou vers le BAS sur la vitre. Si nécessaire, appuyez sur la touche Copy (Copie) (1) du panneau de commandes du scanner pour afficher l’écran du mode Copie.
Page 94 Accès aux paramètres supplémentaires NOTE Dans les illustrations suivantes, les fonctions avancées affichées apparaissent telles que lors d’un accès via le panneau de commandes du scanner. Elles sont également accessibles à partir de la page Web et de l’outil de configuration du réseau MFP.
Page 95 FONCTION PARAMÈTRES PAR DÉFAUT Décalage marge (B) Alim papier A4/Lettre Bac entrée Auto Qualité > Vitesse > Texte > Photo Densité > -2, -1, 0, 1, 2 Assemblage: > ON - la fonction d’assemblage est toujours activée. > OFF - la fonction d’assemblage est toujours désactivée. NOTE Lorsque le paramètre d’assemblage est sélectionné, les options «...
Page 96 > 4 en 1 (Vertical) NOTE Lorsque « Multipage/feuille » a une autre valeur que « 1 en 1 », l’option « Assemblage » n’est pas affichée. Suppression bord > 0/6/13/19/25 (mm) 0 / 0,2362 / 0,5118 / 0,748 / 0,9843 pouces Décalage marge >...
Page 97 Appuyez sur la touche Copy (Copie) (1) dans le panneau de commandes pour appeler l’écran Copie. Appuyez sur Sélect (4) pour choisir une valeur prédéfinie : 100 %, 25 %, 50 %, 70 %, 141 %, 200 % et 98 % (taille de la page).
Page 98 Sélectionnez « Texte » ou « Photo » et appuyez sur OK. NOTE Une fois la copie terminée, l’appareil reprend automatiquement la qualité de document prédéfinie. Réglage de la densité L’appareil est défini sur le niveau de densité « Normal ». Si l’original présente un contraste trop faible ou trop élevé, la fonction Réglage densité...
Page 99: Télécopie
ÉLÉCOPIE ONCTIONNEMENT DE BASE Recherche d’une entrée dans l’annuaire Pour effectuer une recherche dans le contenu de l’annuaire, procédez comme suit : Control menu faxbasic_oda.jpg Appuyez sur Fax (Mode Télécopie) (1) dans le panneau de commandes pour appeler l’écran Télécopie. Appuyez sur la touche Address Book (Carnet d’adresses) (2) : >...
Page 100 Envoi d’une télécopie vers une destination unique Control menu faxbasic_oda.jpg Placez vos documents côté texte tourné vers le HAUT dans l’ADF ou vers le BAS sur la vitre. Appuyez sur Fax (Mode Télécopie) (1) dans le panneau de commandes pour appeler l’écran Télécopie. Entrez le numéro de télécopie en procédant de l’une des façons suivantes : >...
Page 101 Appuyez sur la touche Mono (7) pour envoyer vos documents. NOTE 1. Les télécopies sont transmises en noir et blanc uniquement. 2. Si vous commettez une erreur lors du processus de STOP transmission, appuyez sur (8) pour annuler l’opération. Numérotation manuelle Control menu faxbasic_oda.jpg Appuyez sur la touche Redial (Recomposer) (9) du panneau de commandes pour afficher le numéro de la dernière télécopie...
Page 102 ONCTIONNEMENT AVANCÉ Accès aux paramètres supplémentaires NOTE Dans les illustrations suivantes, les fonctions avancées affichées apparaissent telles que lors d’un accès via le panneau de commandes du scanner. Elles sont également accessibles à partir de la page Web et de l’outil de configuration du réseau MFP.
Page 103 FONCTION PARAMÈTRES PAR DÉFAUT Mode Outre-mer Désactivé Changement de la qualité de télécopie L’appareil est prédéfini sur « Fine ». Au besoin, vous pouvez sélectionner « Extra Fine » ou « Photo » pour améliorer la qualité de télécopie ou « Standard » pour la réduire. Pour modifier la qualité...
Page 104 Appuyez sur la touche Retour pour quitter le menu et revenir à l’écran de télécopie. NOTE Une fois la télécopie terminée, l’appareil reprend automatiquement la valeur prédéfinie. Format de document L’appareil est prédéfini sur « A4/Lettre ». Pour changer la taille du document, procédez comme suit : Appuyez sur Fax (Mode Télécopie) dans le panneau de commandes pour appeler l’écran de télécopie.
Page 105 Utilisez la touche de déplacement vers le BAS pour accéder au paramètre Delayed Send (Envoi différé) et appuyez sur OK. Entrez la date et l’heure de l’envoi et appuyez sur OK. Appuyez sur la touche Retour pour quitter le menu et revenir à...
Page 106 Réception par relève La relève est un processus par lequel les documents sont chargés dans un appareil, lequel est défini pour attendre un appel provenant d’un appareil distant avant de lancer la télécopie. Si l’appareil distant est défini pour conserver des données en mémoire en vue de les transmettre vers un appareil local, la procédure est appelée «...
Page 107 Appuyez sur la touche Retour pour quitter le menu et revenir à l’écran de télécopie. Appuyez sur Mono pour lancer l’envoi du document. NOTE Une fois la télécopie terminée, l’appareil reprend automatiquement la valeur prédéfinie. Diffusion Vous pouvez envoyer une télécopie vers plusieurs destinations simultanément : Placez vos documents côté...
Page 108 Appuyez sur Mono pour lancer l’envoi du document. NOTE Si vous commettez une erreur lors du processus de STOP transmission, appuyez sur pour annuler l’opération. ANCEL FAX JOBS NNULER LES TÉLÉCOPIES Si vous n’avez plus besoin d’une télécopie stockée, vous pouvez l’annuler et la supprimer de la mémoire du MFP.
Page 109 Utilisez la touche de déplacement vers le HAUT pour accéder au menu Paramètres de télécopie et appuyez sur Utilisez la touche de déplacement vers le HAUT pour accéder aux rapports et appuyez sur OK. Sélectionnez un rapport et appuyez sur OK pour imprimer : >...
Page 110: Numérisation
UMÉRISATION ONCTIONNEMENT DU SCANNER Démarrez votre application de numérisation. Dans le menu File (Fichier), sélectionnez Select Source (Sélectionner une source). Si cette commande n’est pas disponible dans le menu File, consultez le guide de l’utilisateur de votre application afin de déterminer le mode d’utilisation de la liaison TWAIN. Une boîte de dialogue répertoriant les sources de numérisation s’affiche.
Page 111 Dans le menu déroulant Scan Method (Méthode de numérisation) (1), sélectionnez la méthode de numérisation à utiliser. Dans le menu déroulant Image Type (Type d’image) (2), sélectionnez le mode à utiliser pour vos images numérisées. Dans le menu déroulant Resolution (3), sélectionnez une résolution de numérisation.
Page 112 L’ ’ ’ INTERFACE UTILISATEUR D UN COUP D ŒIL Scanner 2.eps 1. Méthode de Choix : ADF/Multi-page, Flatbed (A plat). numérisation 2. Type d’image Choix : Noir et blanc, Gris 8 bits, Couleur 24 bits, Demi-teinte. 3. Résolution Choix : 50, 72, 100, 144, 150, 200, 300, 600, 1200, 2400, 4800 (ppp).
Page 113 TILISATION DES FONCTIONNALITÉS DE BASE Méthode de scannage Choix : > Flatbed (A plat) : sélectionnez ce paramètre si vous devez numériser une photo ou des coupures de journaux. > ADF/Multipage : sélectionnez ce paramètre si vous devez numériser un document de plusieurs pages à partir du chargeur automatique de documents (ADF).
Page 114 Résolution Une résolution appropriée produit une image nette avec un niveau de détails satisfaisant. La résolution est mesurée en points par pouce (ppp). NOTE Une image couleur au format A4/Lettre numérisée à 300 ppp en mode Couleurs vraies (24 bits) utilise environ 25 Mo d’espace disque.
Page 115 La totalité de l’image est automatiquement sélectionnée comme zone de numérisation. (Vous pouvez redimensionner la zone par un « glisser-déposer » diagonal.) Amélioration de l’image Scanner 4.eps Descreen (Détramage) Supprime l’effet moiré* couramment rencontré sur les imprimés. (1) Avant ; (2) Après.
Page 116 Colour adjustment (Réglage couleur) Permet d’ajuster la qualité couleur de l’image pour que celle-ci s’approche de l’original. Cette fonction utilise les paramètres par défaut pour régler l’image. (1) Avant ; (2) Après. Scanner 6.eps Auto level (Egalisation automatique) Ajuste automatiquement les zones d’ombre et de lumière de l’image numérisée afin d’optimiser la suite : Utilisation des fonctionnalités avancées Scanner 7.eps...
Page 117 Clarté), Curve (Courbe), Color Balance (Équilibrage des couleurs), Color Drop-out (Suppression de couleur). Niveaux Highlight/Shadow (Haute lumière/Ombre) Scanner 8.eps La haute lumière fait référence au point le plus clair d’une image numérisée, tandis que l’ombre fait référence au point le plus sombre.
Page 118 Si la valeur de la courbe des gammas est modifiée, l’image change comme illustré ci-dessous. Scanner 9.eps 1. Valeur gamma : 1.0; 2. Valeur gamma : 1.4; 3. Valeur gamma : 2.0 Lorsque les valeurs ombres et des hautes lumières sont modifiées, l’image change comme illustré...
Page 119 Réglage de la courbe Permet d’ajuster les demi-teintes d’une image sans en modifier énormément les zones de hautes lumières et d’ombres. Scanner 11.eps Selon que la courbe est déplacée vers le haut ou le bas, l’image sera plus sombre ou plus claire. C5550 MFP Guide de l’Utilisateur Fonctionnement >...
Page 120 Colour hue/saturation/lightness (Nuance/ Saturation/Clarté des couleurs) Améliorez une image en modifiant le niveau de nuance/ saturation/clarté. Scanner 12.eps Hue (Nuance) Ajustez la nuance en déplaçant le triangle vers la droite ou la gauche. (Notez que le niveau d’intensité des couleurs est modifié en même temps que le réglage de la nuance est effectué).
Page 121 Utilisation de l’équilibrage des couleurs Le paramètre d’équilibrage des couleurs (Colour Balance) permet de définir une qualité couleur optimale de l’image. Scanner 13.eps Vous pouvez déplacer le curseur approprié vers une couleur (dans l’exemple ci-dessus, la couleur verte a été sélectionnée à...
Page 122 Utilisation des paramètres personnalisés Cliquez sur le bouton Custom Settings (Paramètres personnalisés) pour accéder à une boîte de dialogue permettant d’enregistrer vos paramètres de numérisation et de configuration. La boîte comporte deux onglets : Scan Settings (Paramètres de numérisation) et Configuration Settings (Paramètres de configuration).
Page 123: Maintenance
AINTENANCE REMARQUE : LORSQUE L'AFFICHEUR INDIQUE TONER INSUFFISANT OU SI L'IMPRESSION EST PÂLE, OUVREZ LE CAPOT SUPÉRIEUR ET TAPOTEZ LA CARTOUCHE PLUSIEURS FOIS POUR RÉPARTIR LA POUDRE DE TONER DE FAÇON HOMOGÈNE DANS LA CARTOUCHE. CECI VOUS PERMETTRA DE MAXIMISER L'UTILISATION DE VOTRE CARTOUCHE DE TONER.
Page 124: Remplacement De La Cartouche De Toner
EMPLACEMENT DE LA CARTOUCHE DE TONER ATTENTION ! Pour éviter le gaspillage du toner et d'éventuelles erreurs de capteur de toner, ne remplacez pas la ou les cartouches de toner avant l'affichage du message « TONER VIDE ». Le toner qu’utilise cet appareil est une poudre sèche très fine. Il est contenu dans quatre cartouches : une cartouche pour chaque composante : cyan, magenta, jaune et noir.
Page 125 Scanner up.eps Appuyez sur le bouton d’ouverture (a), puis ouvrez complètement le capot (b). Cover Release.eps AVERTISSEMENT ! Si le MFP a été allumé récemment, l’unité de fusion peut être très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher. Notez la position des quatre cartouches.
Page 126 ID Order.eps 1. Cartouche cyan 2. Cartouche magenta 3. Cartouche jaune 4. Cartouche noire Actionnez la manette de déverrouillage (1) de la cartouche de toner couleur à remplacer, en la tirant entièrement vers la partie avant du MFP. Toner Release in Situ.eps Soulevez l’extrémité...
Page 127 Toner Out in Situ.eps Posez doucement la cartouche sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble. ATTENTION ! La surface verte du tambour photoconducteur est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à...
Page 128 Shake.eps Enlevez l'étui de protection et ôtez la pellicule adhésive située sous la cartouche. Tape.eps En tenant la cartouche par sa partie centrale supérieure, la manette couleur orientée à droite, abaissez-la dans l'imprimante sur le tambour photoconducteur duquel la vieille cartouche a été retirée. Insérez d'abord l'extrémité...
Page 129 Toner In in Situ.eps En appuyant doucement sur la cartouche pour vous assurer qu’elle est bien calée, enfoncez la manette couleur (1) vers l’arrière du MFP. La cartouche sera ainsi verrouillée dans son emplacement et le toner sera libéré dans le tambour photoconducteur. Toner Close in Situ.eps Fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller.
Page 130 Scanner down.eps C5550 MFP Guide de l’Utilisateur Maintenance > 130...
Page 131: Remplacement Du Tambour Photoconducteur
EMPLACEMENT DU TAMBOUR PHOTOCONDUCTEUR ATTENTION ! Appareils sensibles à l'électricité statique, manipuler avec précaution. Antistatic symbol.eps Le MFP contient quatre tambours photoconducteurs : cyan, magenta, jaune et noir. Soulevez doucement le scanner. Scanner up.eps Appuyez sur le bouton d’ouverture (a), puis ouvrez complètement le capot (b).
Page 132 Cover Release.eps C5550 MFP Guide de l’Utilisateur Maintenance > 132...
Page 133 AVERTISSEMENT ! Si le MFP a été mis sous tension récemment, l’unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher. Notez la position des quatre cartouches. ID Order.eps 1. Cartouche cyan 2. Cartouche magenta 3.
Page 134 ID Lift Out.eps Posez doucement la cartouche sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n'abîme la surface verte du tambour. ATTENTION ! La surface verte du tambour photoconducteur à la base de la cartouche est très fragile et sensible à...
Page 135 Toner Release Out.eps Soulevez l'extrémité à droite de la cartouche puis tirez la cartouche vers la droite en dégageant l'extrémité de gauche comme l'indique l'illustration, et extrayez la cartouche de toner de l'imprimante. Placez la cartouche sur un morceau de papier pour qu'elle ne fasse pas de marque sur votre meuble.
Page 136 Toner In Out.eps Poussez la manette de déverrouillage couleur (1) vers l'arrière pour verrouiller la cartouche de toner sur le tambour photoconducteur neuf et libérer du toner à l'intérieur de celui-ci. Toner Close Out.eps En tenant l’ensemble par sa partie centrale supérieure, abaissez-le dans l’appareil, en positionnant les ergots à...
Page 137 Fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller. Abaissez doucement le scanner. NOTE Si vous devez retourner ou transporter ce produit pour n’importe quelle raison, assurez-vous de retirer au préalable le tambour photoconducteur et de le placer dans le sac fourni afin d'éviter de déverser du toner.
Page 138: Remplacement De La Courroie De Transfert
EMPLACEMENT DE LA COURROIE DE TRANSFERT La courroie est située sous les quatre tambours photoconducteurs. Cette courroie doit être remplacée environ toutes les 60 000 pages. Mettez le MFP hors tension et laissez refroidir l’unité de fusion pendant environ 10 minutes avant d’ouvrir le capot. Soulevez doucement le scanner.
Page 139 Cover Release.eps Notez la position des quatre cartouches. Il est essentiel de les remettre en place dans le même ordre. ID Order.eps 1. Cartouche cyan 2. Cartouche magenta 3. Cartouche jaune 4. Cartouche noire C5550 MFP Guide de l’Utilisateur Maintenance > 139...
Page 140 ATTENTION ! La surface verte du tambour photoconducteur à la base de chaque cartouche est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l’appareil pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à...
Page 141 Transfer belt - unlock.eps and Transfer belt - out.eps Tournez les deux attaches à 90° à gauche. Cette opération permet de desserrer la courroie du châssis du MFP. Tirez la barre de levage (6) vers le haut de façon à ce que la courroie s’incline vers l’avant et retirez la courroie du MFP.
Page 142 Scanner down.eps C5550 MFP Guide de l’Utilisateur Maintenance > 142...
Page 143: Remplacement De L'unité De Fusion
EMPLACEMENT DE L UNITÉ DE FUSION L’unité de fusion est située dans le MFP, juste derrière les quatre tambours photoconducteurs. AVERTISSEMENT ! Si le MFP a été mis sous tension récemment, certains composants de l’unité de fusion seront très chauds. Manipulez l'unité...
Page 144 Cover Release.eps Identifiez la poignée de l’unité de fusion (1) en haut de l’unité de fusion. Tirez les deux manettes de serrage de l’unité de fusion (2) vers l’avant de l’imprimante de manière à ce qu’elles soient tout à fait droites. Fuser Unlock.eps En tenant l’unité...
Page 145 Retirez l'unité de fusion neuve de son conditionnement et enlevez l'emballage utilisé pour le transport. En tenant l'unité de fusion neuve par sa poignée, assurez- vous qu'elle est tournée dans le bon sens. Les manettes de serrage (2) doivent être parfaitement droites et les deux ergots de positionnement (3) doivent être orientés vers vous.
Page 146 Fuser Lock.eps Fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller. Abaissez doucement le scanner. Scanner down.eps C5550 MFP Guide de l’Utilisateur Maintenance > 146...
Page 147: Nettoyage De L'adf
’ADF ETTOYAGE DE L Il peut parfois arriver que le coussinet et les galets d'alimentation soient encrassés par l'encre, les particules de toner ou de la poussière de papier. Le module de numérisation peut alors ne pas insérer les documents de manière régulière. Dans ce cas, suivez la procédure de nettoyage ci-dessous.
Page 148: Nettoyage La Vitre De Numérisation
ETTOYAGE LA VITRE DE NUMÉRISATION Vous devez nettoyer la vitre de temps en temps pour garantir des performances et une qualité d'image optimales. Nettoyez la vitre comme suit. Ouvrez le capot document (1). Cleaning scanner.eps Mouillez un chiffon doux et propre avec de l'alcool isopropyle (95 %).
Page 149: Nettoyage La Tête Del
ETTOYAGE LA TÊTE Nettoyez la tête DEL lorsque l'impression n'est pas nette, lorsque des lignes blanches apparaissent ou lorsque le texte est flou. Inutile de mettre le MFP hors tension pour nettoyer la tête. Soulevez doucement le scanner. Scanner up.eps Appuyez sur le bouton d’ouverture (a), puis ouvrez complètement le capot (b).
Page 150 LED head clean.eps ATTENTION ! N'utilisez pas d'alcool méthylique ou d'autres solvants sur la tête DEL pour ne pas endommager la surface de la lentille. Fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller. Abaissez doucement le scanner. Scanner down.eps C5550 MFP Guide de l’Utilisateur Maintenance >...
Page 151: Procédure De Mise À Niveau
ROCÉDURE DE MISE À NIVEAU Cette section explique comment installer un dispositif supplémentaire dans l’appareil multifonction MFP. Elle concerne : > l’unité duplex (impression recto-verso) ; > une mémoire RAM additionnelle ; > un disque dur de 40 Go ; >...
Page 152 Veillez à ce que l'unité soit dans le bon sens comme l'indique l'illustration, avant de l'enfoncer dans son logement derrière le panneau arrière. Le panneau s'incurve lorsque vous y enfoncez l'unité. Enfoncez l’unité à fond jusqu’à ce qu’elle s’arrête et se bloque. Duplex Install.eps Mettez le MFP sous tension et attendez qu’il se mette en route (environ 1 minute).
Page 153: Mise À Niveau De La Mémoire
La configuration actuelle du MFP se trouve vers le haut de la page, entre les deux lignes horizontales. Cette liste doit indiquer si l'unité duplex est installée. Il reste donc à ajuster le pilote d'imprimante Windows pour exploiter pleinement les nouvelles fonctions. Consultez “Paramétrage des pilotes d’imprimante Windows”...
Page 154 RAM Board.eps Identifiez le connecteur d’extension (1) pour mémoire vive dans l’appareil. Tenez la nouvelle carte mémoire par les bords courts de façon à ce que le connecteur plat se trouve en face du connecteur d’extension pour RAM (mémoire vive) et que l’encoche soit plus près du fond de l’appareil.
Page 155 Side cover close.eps Rebranchez le câble secteur et mettez le MFP sous tension. Lorsque le MFP est prêt, imprimez les menus de la façon suivante : Control menu_oda.jpg Appuyez sur la touche Menu (1) sur le panneau de commandes du scanner. Utilisez les touches de déplacement vers le HAUT et vers le BAS (2), accédez au menu Report Print (Impression de rapport) et appuyez sur OK (3) une...
Page 156 Une fois les menus imprimés, appuyez sur Retour (4) pour quitter l’arborescence des menus. Examinez la première page des menus. La configuration du MFP se trouve vers le haut de la page, entre les deux lignes horizontales. Cette liste indique la capacité...
Page 157: Unité De Disque Dur
NITÉ DE DISQUE DUR Le disque dur interne optionnel de 40 Go permet d’assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l’impression des documents en attente ou bien à effectuer un tirage d’épreuve de ces derniers.
Page 158 HDD install1.eps Refermez le panneau d’accès en appuyant fermement dessus. Side cover close.eps Rebranchez le câble secteur et mettez le MFP sous tension. Lorsque le MFP est prêt, imprimez les menus de la façon suivante : C5550 MFP Guide de l’Utilisateur Procédure de mise à...
Page 159 Control menu_oda.jpg Appuyez sur la touche Menu (1) sur le panneau de commandes du scanner. Utilisez les touches de déplacement vers le HAUT et vers le BAS (2), accédez au menu Report Print (Impression de rapport) et appuyez sur OK (3) une fois pour obtenir les menus.
Page 160: Bac À Papier Supplémentaire
AC À PAPIER SUPPLÉMENTAIRE Mettez le MFP hors tension et débranchez le câble secteur. Placez un bac supplémentaire à l'emplacement voulu. Tout en observant les règles de sécurité, soulevez le MFP à l’aide des guides de positionnement et placez-le sur le dessus du bac supplémentaire.
Page 161: Paramétrage Des Pilotes Dimprimante Windows
’ ARAMÉTRAGE DES PILOTES D IMPRIMANTE INDOWS Une fois que la nouvelle mise à niveau est réalisée, il peut être nécessaire d'actualiser le pilote d'imprimante Windows de façon à ce que les fonctions supplémentaires soient disponibles. N’oubliez pas que si votre MFP est partagé entre les utilisateurs de différents ordinateurs, le pilote doit être configuré...
Page 162 ILOTE CRIPT Ce pilote doit être ajusté pour tout dispositif d'extension qui vient d'être installé. PS DevSettings Tab.eps Ouvrez la fenêtre Imprimantes (appelée « Imprimantes et télécopieurs » dans Windows XP) par le biais du menu Démarrer ou à partir du panneau de configuration de Windows.
Page 163: Dépannage
ÉPANNAGE UPPRESSION DES BOURRAGES DE PAPIER Si vous suivez les recommandations de ce guide concernant l’utilisation des supports d’impression et si vous maintenez les supports en bon état avant leur utilisation, votre appareil multifonction MFP devrait vous assurer un service fiable pendant des années.
Page 164 Tirez légèrement le capot avant de l’ADF vers la gauche. Jam release - ADF top.eps Tirez doucement le papier pour l’extraire de l’unité ADF. Fermez le capot avant de l’ADF. ’ ANS L IMPRIMANTE Si une feuille est bien avancée dans sa sortie en haut de l'imprimante, il suffit de la saisir et de la tirer doucement pour l'extraire complètement de l'imprimante.
Page 165 Appuyez sur le bouton d’ouverture (a), puis ouvrez complètement le capot (b). Cover Release.eps AVERTISSEMENT ! Si le MFP a été mis sous tension récemment, l’unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher. Notez la position des quatre cartouches.
Page 166 Il sera nécessaire de retirer les quatre tambours photoconducteurs pour accéder au parcours du papier. En tenant le tambour photoconducteur cyan par sa partie centrale supérieure, soulevez-le avec sa cartouche de toner et sortez-le de l'imprimante. ID Lift Out.eps Posez doucement la cartouche sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n'abîme la surface verte du tambour.
Page 167 Regardez dans le MFP pour vérifier si des feuilles de papier sont visibles sur une partie de la courroie. Jams 1.eps Pour retirer une feuille par son bout d'engagement sur le devant de la courroie (1), soulevez soigneusement la feuille de la courroie et tirez-la en avant, dans le logement des tambours pour l'extraire.
Page 168 Pour retirer une feuille de la partie centrale de la courroie (2), dégagez soigneusement la feuille de la surface de la courroie et extrayez-la. Jams 1.eps Pour retirer une feuille qui vient de pénétrer dans l'unité de fusion (3), dégagez le bout arrière de la feuille de la courroie, poussez la manette à...
Page 169 En commençant par le tambour photoconducteur cyan le plus proche de l'unité de fusion, reposez les quatre tambours photoconducteurs dans le logement des tambours, en veillant à les positionner dans le bon ordre. ID Order.eps 1. Cartouche cyan 2. Cartouche magenta 3.
Page 170 chaque extrémité dans leur fente sur les côtés de la cavité de l’appareil. ID Lower In.eps Abaissez le capot supérieur, mais n'appuyez pas encore dessus pour le verrouiller. Cette opération permet de protéger les tambours, en évitant leur exposition excessive à l'éclairage du local pendant que vous recherchez des feuilles coincées dans les autres parties.
Page 171 Si la feuille se trouve bien bas dans cette partie et qu'il est difficile de la retirer, il est probable qu'elle soit toujours prise dans l'unité de fusion. Dans ce cas, soulevez le capot supérieur et enfoncez la manette à ressort de rappel de l'unité...
Page 172 Soulevez le loquet du capot avant et ouvrez le capot avant en le tirant. Printer Fr CoverRel.eps Contrôlez l’intérieur du capot pour voir s’il y a des feuilles coincées dans cette partie, retirez les feuilles que vous trouvez puis fermez le capot. Jams 4.eps Sortez le bac à...
Page 173 correctement contre les bords de la pile de papier. Si le contrôle est satisfaisant, reposez le bac. Jams 5.eps Fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller. Abaissez doucement le scanner. Scanner down.eps Une fois le bourrage supprimé, si la fonction Reprise sur bourrage est activée dans le menu de configuration du système, le MFP essaiera de réimprimer les pages perdues à...
Page 174: Liste De Contrôle Des Problèmes Liés Au Télécopieur
ISTE DE CONTRÔLE DES PROBLÈMES LIÉS AU TÉLÉCOPIEUR Si vous rencontrez un problème, lisez la liste des incidents et des solutions avant d’appeler le service de maintenance. NE PARVIENT PAS À COMPOSER UN NUMÉRO DE TÉLÉPHONE Vérifiez le cordon d’alimentation et la prise murale. Assurez-vous que la ligne téléphonique (ni téléphone externe ni combiné) est connectée à...
Page 175 paramètres de cette touche (Consultez “Configuration avancée” à la page 69.). > Enfin, il est possible qu’une opération de maintenance soit nécessaire sur l’appareil local ou l’appareil distant. Essayez d’envoyer une télécopie vers un autre appareil vous vérifier le fonctionnement de votre MFP. ’...
Page 176 Ce MFP ne recevra pourra pas recevoir automatiquement les télécopies si le mode manuel est activé (Consultez “Réception manuelle” à la page 74.). ES DOCUMENTS REÇUS SONT CLAIRS OU STRIÉS VERTICALEMENT MAIS NE MANQUE PAS DE TONER Essuyez doucement la surface des DEL, puis vérifiez que l’appareil fonctionne correctement (Consultez “Nettoyage la tête DEL”...
Page 177: Liste Des Messages De L'écran À Cristaux Liquides
ou la longueur du document en fonction du papier. Ce type de problème peut également être lié à la communication. ’ ISTE DES MESSAGES DE L ÉCRAN À CRISTAUX LIQUIDES NOTE 1. <%color%> = Y (J), M, C ou K (N). 2.
Page 178 STATUT / MESSAGE SIGNIFICATION / ACTION CODE Initialisation Check Data Une erreur s’est produite lors de l’écriture des données (Vérification données) téléchargées de la carte réseau : Data write error <%DLCODE%> <%DLCODE%> (Erreur écriture) 1.Erreur d’allocation mémoire 2.Erreur de téléchargement de fichier 3.Erreur d’allocation d’espace libre sur le périphérique...
Page 179 STATUT / MESSAGE SIGNIFICATION / ACTION CODE Normal Cancelling job (Annulation Indique qu’un travail est annulé Job) car la zone de stockage des journaux sur l’imprimante est (Buffer full) (Buffer plein) saturée et que l’option d’annulation du travail est spécifiée en cas de saturation du journal.
Page 180 STATUT / MESSAGE SIGNIFICATION / ACTION CODE Avertisse- Fuser life (Fin de vie unité de Indique la durée de vie de l’unité ment fusion) de fusion. Avertissement uniquement. Avertisse- Belt life (Fin vie courroie) Indique la durée de vie de la ment courroie.
Page 181 STATUT / MESSAGE SIGNIFICATION / ACTION CODE Avertisse- <%job_cancel%> Utilisateur non autorisé à ment imprimer, travail annulé. Invalid ID (ID non valide). Job Contactez votre administrateur rejected (Job rejeté) réseau pour obtenir de l’aide. Appuyez sur la touche Online (En ligne) pour supprimer le message de l’écran.
Page 182 STATUT / MESSAGE SIGNIFICATION / ACTION CODE Avertisse- Disk use failed <%FE_ERR%> Erreur disque. ment (Erreur disque) %FS_ERR%: 0 - Erreur générale 1- Volume introuvable 3- Fichier introuvable 4 - Aucun descripteur de fichier disponible 5 - Nombre d’octets incorrect 6 - File existant déjà...
Page 183 ’ ESSAGES D ERREUR STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Load %MEDIA_SIZE% in MP tray Alimentation manuelle requise. (Charger dans bac MF) Insérez manuellement le papier (en ligne) indiqué par %MEDIA_SIZE%. and press on-line switch (et appuyer sur ONLINE) Erreur %TRAY% Du papier doit être inséré...
Page 184 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Download message Indique que l’écriture de (Téléchargement message) données de message à (en ligne) télécharger à échoué. Failed %CODE% (Échec) %CODE% : 1.FAIL : Autres erreurs. 2.DATA_ERROR : Erreur de contrôle du hachage lors de la lecture/l’écriture de données, ou FLASH anormal.
Page 185 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Install paper cassette (Installer Le bac à papier a été retiré. bac papier) Réinstallez-le pour permettre l’impression. %ERRCODE%:%TRAY% missing (%ERRCODE%:%TRAY% manquant) Erreur Add more memory (Ajouter Dépassement de la capacité de mémoire) la mémoire.
Page 186 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Replace toner (Remplacer toner) Non concordance de canaux OEM : Cartouche de toner %ERRCODE%: incompatible introduite incompatible (ID de %COLOR% toner (Toner signature incorrecte, groupe de incompatible) canaux de distribution incorrect). Remplacez la cartouche par une cartouche de toner authentique.
Page 187 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Check toner cartridge (Vérifier Si le code s’affiche, contactez cartouche toner) votre revendeur. %ERRCODE%:%COLOR% toner sensor error (Erreur capteur toner) Erreur Open upper cover (Ouvrir capot) Un format de papier incorrect (long) a été inséré dans le bac. %ERRCODE%: paper multi feed Vérifiez si une alimentation (Bac multiple)
Page 188 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Open top cover (Ouvrir capot). Ouvrez le capot supérieur, retirez le papier, puis fermez le %ERRCODE%: paper jam capot. (Bourrage papier) Erreur 381 : Transport Erreur 382 : Quitter Erreur 383 : Entrée recto-verso Erreur 385 : Unité...
Page 189 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Replace image drum (Remplacer Le tambour d’image a atteint la tambour) fin de sa durée de vie (alarme). %ERRCODE%:%COLOR% drum Erreur 350 : Y life (Fin de vie tambour) Erreur 351 : M Erreur 352 : C Erreur 353 : K L’état d’avertissement prend...
Page 190 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Check toner cartridge (Vérifier Le levier de la cartouche de cartouche toner) toner n’est pas verrouillé. %ERRCODE%:%COLOR% Verrouillez-le. improper lock lever (Mauvaise position du levier) Erreur Check image drum (Vérifier Le tambour d’image n’est pas tambour) installé...
Page 191 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Check data (Vérification données) Une erreur s’est produite pendant la reprogrammation du Rec data error <%DLCODE%> microcode de la carte réseau de (Erreur réception) l’imprimante. 1.Erreur de taille de fichier 2.Erreur de somme de contrôle 3.Erreur de numéro de modèle de l’imprimante 4.Version I/F du module...
Page 192 STATUT MESSAGE SIGNIFICATION / / CODE ACTION Erreur Rebooting %CODE% Le contrôleur redémarre. (Redémarrage) %CODE% : 0 … Redémarrage pour une autre raison que les raisons suivantes. 1 … Redémarrage en raison de PJLCommand. 2 … Redémarrage en fonction d’une modification de menu. 3 …...
Page 193 ’ ESSAGES D ERREUR LORS DE LA MISE EN RÉSEAU MESSAGE ACTION Échec connexion Exécutez une commande Ping de l’adresse IP du MFP à partir de l’invite Vérifier paramètres réseau DOS d’un autre PC. Par exemple, tapez « Ping 10.1.20.144 » dans l’invite DOS. Adresse non valide Si le MFP ne répond pas, procédez Vérifier paramètres réseau...
Page 194 MESSAGE ACTION Échec obtention réponse serveur Activez l’option d’historique [ADMIN / messagerie. MANAGEMENT/ Service mode] (ADMINIST / GESTION / mode Service) Contacter administrateur réseau pour enregistrer et observer les actions du réseau, puis contactez votre Erreur imprévisible. administrateur réseau ou le revendeur le Contacter administrateur réseau plus proche pour obtenir de l’aide.
Page 195 MESSAGE ACTION Erreur paramètre ou argument Vérifiez que le nom du dispositif est valide. Ce nom se trouve sous Menu/ Vérifier paramètres réseau Général. Vérifiez l’adresse « De ». Vérifiez l’adresse « À ». Contactez votre administrateur réseau pour obtenir de l’aide. Erreur de séquence Redémarrez l’appareil et réessayez ultérieurement.
Page 196 MESSAGE ACTION Erreur de connexion Vérifiez l’environnement réseau. Vérifier environnement réseau Vérifiez si la taille de la pièce jointe n’est pas supérieure au quota de la boîte de réception. File size is too large (Fichier trop Le fichier dépasse la taille limite grand) autorisée pour la numérisation.
Page 197 MESSAGE ACTION Espace stockage insuffisant sur Vérifiez l’espace de stockage disponible système sur le serveur FTP et contactez l’administrateur du serveur. Contacter administrateur serveur Nom fichier non autorisé Modifiez le nom du fichier afin de respecter les conventions de nom du Modifier nom fichier système d’exploitation du serveur FTP.
Page 198 MESSAGE ACTION HTTP non autorisé Ce serveur HTTP requiert une autorisation. Assurez-vous que votre Vérifier autorisation compte compte dispose des droits appropriés. HTTP interdit Cette action est interdite sur ce serveur. Elle n’est pas « non autorisée » mais Action interdite interdite.
Page 199 MESSAGE ACTION Ressource introuvable Ce serveur ne permet pas d’enregistrer des fichiers, contactez l’administrateur Contacter administrateur du système pour obtenir de l’aide. serveur C5550 MFP Guide de l’Utilisateur Dépannage > 199...
Page 200: Guide Dimpression
’ UIDE D IMPRESSION Ce guide présente de manière pratique les nombreuses fonctionnalités du pilote fourni avec votre appareil multifonction (MFP). OMMENT ACCÉDER AUX FENÊTRES DU PILOTE La plupart des fonctionnalités décrites sont accessibles via les fenêtres du pilote de l'imprimante. La manière d'y accéder dépend de votre ordinateur et de son système d'exploitation.
Page 201: Changement Des Valeurs Par Défaut Du Pilote
NOTES 1. Les valeurs des paramètres définis dans le panneau de commande du MFP sont les valeurs par défaut. Ces paramètres déterminent le comportement du MFP, à moins que vous n’en spécifiiez d’autres sur votre ordinateur. 2. Les valeurs par défaut du pilote se substituent aux valeurs par défaut du MFP.
Page 202: Définition Des Options De Périphériques Du Pilote
que de répéter la procédure tout au long du manuel, nous la décrivons ci-dessous. NREGISTREMENT D UN JEU DE PARAMÈTRES DU PILOTE Modifiez les paramètres du pilote, comme décrit dans la section correspondante de ce manuel. Dans l'onglet [Configuration] de l'imprimante, cliquez sur [Enregistrer…].
Page 203 ne sont utilisables que si le pilote de l'imprimante sur votre ordinateur détecte leur présence. Dans certains cas, la configuration matérielle du MFP est automatiquement détectée lorsque le pilote est installé. Cependant, il convient de vérifier au minimum si toutes les fonctionnalités matérielles sont répertoriées dans le pilote.
Page 204: Noirs Et Gris (Surimpression En Noir)
OIRS ET GRIS SURIMPRESSION EN NOIR La surimpression en noir élimine le bord blanc entre les polices imprimées et l'arrière-plan coloré. La surimpression en noir peut uniquement être utilisée en cas d'impression de 100 % en noir sur une couleur de fond. Il se peut que la surimpression en noir ne soit pas disponible avec certaines applications.
Page 205: Impression En Noir (Génération Du Noir)
MPRESSION EN NOIR GÉNÉRATION DU NOIR Pour utiliser la génération du noir, le mode d'impression choisi doit être Couleurs Office ou Graphiques Pro. Votre MFP imprime la couleur noire de l’une des deux manières suivantes : Noir composite ou Noir véritable. OIR COMPOSITE Les toners cyan, magenta, jaune et noir sont combinés de manière à...
Page 206 Dans [Finition noire] (2), effectuez votre sélection: [Auto] (pour permettre à l'imprimante de choisir la meilleure méthode en fonction du contenu de la page), [Vrai noir] ou [Noir composite]. Graphique Pro Dans l’onglet [Couleur] du pilote, sélectionnez [Graphique Pro] (1) et cliquez sur le bouton [Options]. PS Black Generation 2_oda.jpg Dans le menu [Finition noire] (2), choisissez votre réglage préféré.
Page 207: Amélioration Des Lignes Fines
MÉLIORATION DES LIGNES FINES Cette fonctionnalité peut être utilisée pour souligner la largeur du marqueur des lignes très fines (largeur de ligne minimum). Dans le cas de certaines applications, si cette fonctionnalité est activée, les espaces des codes de barres risquent de se rapprocher excessivement.
Page 208: Impression En Nuances De Gris
MPRESSION EN NUANCES DE GRIS Si vous sélectionnez Nuances de gris, l’imprimante convertit toutes les couleurs en nuances de gris et imprime à l’aide du toner noir uniquement. Utilisez Nuances de gris pour accélérer l'impression des épreuves ou lorsque vous n'avez pas besoin d'imprimer un document en couleur.
Page 209 PS Greyscale_oda.jpg Certaines applications tentent de définir les informations de tramage de l’écran pour le MFP. Si l’option d’[utilisation des demi-teintes de l’imprimante] reste activée, le MFP définit sa propre valeur de tramage d’écran, ce qui aboutit à un résultat plus lisse. Il est recommandé de laisser cette option activée.
Page 210: Colorimétrie
OLORIMÉTRIE OTIONS DE BASE Les couleurs de votre document peuvent être gérées et ajustées selon trois méthodes : CM Types.eps Windows Gestion des couleurs de l'application (1). Certains programmes graphiques et de PAO tels que Adobe Photoshop, Adobe Illustrator et Quark Xpress possèdent leur propre système intégré...
Page 211: Gestion Des Couleurs De Limprimante
NOTES 1. Utilisez un seul système de gestion des couleurs si vous voulez obtenir les meilleurs résultats de votre MFP. 2. Si vous voulez utiliser le système de gestion des couleurs de votre imprimante, vérifiez que la gestion de couleurs de votre application ou de votre système d’exploitation est activé.
Page 212 Printer CM.eps Windows > Couleurs Office (3a) –“Couleurs Office” à la page 214 > Il s'agit d'un système de gestion des couleurs assez simple, conçu pour sa facilité d'utilisation. Couleurs Office est recommandé aux utilisateurs qui ne sont pas des experts mais qui souhaitent obtenir de bons résultats d'impression avec des programmes tels que Microsoft Office.
Page 213 règle générale, seuls les logiciels graphiques et de PAO professionnels prennent en charge les couleurs CMJN. La plupart des programmes d'application, tels que Microsoft Office et les navigateurs, ne prennent en charge que les couleurs RVB. Si votre application ne vous donne pas le choix entre les couleurs RVB et CMJN, vous devez donc en conclure qu'il ne prend en charge que RVB.
Page 214: Couleurs Office
OULEURS FFICE Cette section décrit les fonctionnalités du pilote pour la gestion des couleurs « Couleurs Office » de l'imprimante. Il existe deux jeux d'options différents dans Couleurs Office : OPTIONS RVB OPTIONS CMJN (UNIQUEMENT POSTSCRIPT) Monitor (6500K) – Auto SWOP Monitor (6500K) –...
Page 215: Couleurs Office - Options Rvb
OULEURS FFICE OPTIONS Couleurs Office fournit une collection de présélections de colorimétrie pour données RVB. Chacune de ces présélections modifie légèrement la couleur de votre impression. Ces options de colorimétrie RVB sont disponibles dans tous les pilotes d'imprimantes. PRÉSÉLECTION DESCRIPTION Monitor (6500K) –...
Page 216: Personnalisation De Couleurs Office Rvb
Dans l'onglet [Couleur] du pilote d'imprimante, sélectionnez [Couleurs Office] (1) et cliquez sur le bouton [Options]. PS Office Colour Options_oda.jpg Choisissez une présélection dans [Options de colorimétrie] (2). ERSONNALISATION DE OULEURS FFICE ’ AVEC L UTILITAIRE OLOUR ORRECT Si les présélections Couleurs Office ne suffisent pas è vos besoins, l'utilitaire Colour Correct vous offre un moyen d'ajustement supplémentaire .
Page 217: Que Pouvez-Vous Faire Avec La Colorimétrie Graphique Pro
Le système de colorimétrie Graphiques Pro est constitué autour des profils ICC. Ces profils sont téléchargés sur le MFP à l’aide de l’utilitaire Assistant Profil, puis sélectionnés dans le pilote de l’imprimante. Lorsqu’un travail est envoyé au MFP, les profils ICC sont appliqués au travail d’impression sur le MFP.
Page 218: Types De Profil Icc Pris En Charge
CMJN IMULATION D ENCRE Votre MFP peut simuler les résultats d’impression couleur d’une presse d’impression commerciale (encres SWOP, Euroscale ou Japan Color). ES COULEURS PLUS EXACTES Si vous avez créé vos propres profils à l’aide d’un logiciel ICC d’un autre fabricant, ils peuvent être téléchargés sur le MFP et utilisés au cours de l’impression.
Page 219 Rassemblez ou créez des profils ICC (voir ci-dessous) Téléchargez les profils ICC sur le disque dur du MFP (page 219). Sélectionnez les profils ICC dans le pilote de l'imprimante lors de l'impression (page 221). É 1 - R TAPE ASSEMBLER OU CRÉER LES PROFILS Où...
Page 220 Si vous connaissez l’adresse IP du MFP, vous pouvez l’entrer manuellement. L’écran principal de l’Assistant Profil affiche les profils résidant sur le disque dur du MFP sélectionné. Pour télécharger un nouveau profil, procédez comme suit : Cliquez sur Ajouter. Sélectionnez un profil ICC dans le disque dur de votre ordinateur.
Page 221: Rapprochement De La Couleur D'un Moniteur, Scanner Ou
É 3 - S TAPE ÉLECTIONNER LES PROFILS DANS LE PILOTE DE IMPRIMANTE Ce que vous sélectionnez dans le pilote de l'imprimante dépend de la tâche de colorimétrie à effectuer. Des exemples de sélection des profils ICC pour différentes tâches de colorimétrie sont présentés dans les sections suivantes de ce guide.
Page 222 Pour rapprocher la couleur d'un dispositif d'entrée RVB tel qu'un moniteur, un scanner ou un appareil photo numérique : Dans l’onglet [Couleur] du pilote d’imprimante, sélectionnez [Graphique Pro] (1) et cliquez sur [Options]. Win-RGB source_oda.jpg Sélectionnez [Colorimétrie de profils ICC] (2). Sélectionnez le profil ICC correspondant au dispositif à...
Page 223: Simulation Dune Autre Imprimante
Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans le MFP, seront utilisés. Si vous avez créé vous-même un profil de MFP à l’aide d’un logiciel de création de profils, sélectionnez-le ici. NOTE Si vous avez sélectionné votre propre profil de sortie (4), vous avez également la possibilité...
Page 224 NOTES 1. N’oubliez pas que, si le périphérique à simuler possède différentes capacités de couleur provenant de votre propre MFP, la simulation exacte des couleurs ne sera pas possible. Par exemple, il peut s'avérer difficile de reproduire les couleurs exactes d'une imprimante à jet d'encre ou d'une imprimante à...
Page 225 RGB Simulation_oda.jpg Sélectionnez [Simulation de l'imprimante] (2). Sélectionnez le profil ICC correspondant au périphérique utilisé pour saisir ou afficher votre document source: moniteur, scanner ou appareil photo numérique (3). Rappelez-vous que les noms « Source RVB 1 », « Source RVB 2 »...
Page 226: Simulations D'encre Cmjn - Données Source Cmjn
d'impression, la simulation des noirs et des gris n'est pas exacte. Sélectionnez votre profil de sortie (5). Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans le MFP, seront utilisés. Si vous avez créé vous-même un profil à l’aide d’un logiciel de création de profils, sélectionnez-le ici et choisissez une intention de rendu.
Page 227 l'imprimante, nous vous recommandons d'utiliser le système de colorimétrie Graphiques Pro pour procéder à des simulations de couleur CMJN, afin de disposer de contrôles supplémentaires, tels que la fonctionnalité « Préserver le noir » ou la spécification d'un profil de sortie alternatif de l'imprimante. NOTE Ces informations s'appliquent uniquement au pilote Windows PostScript.
Page 228: Intentions De Rendu
Sélectionnez le [profil d’entrée CMJN] (3) correspondant au périphérique à rapprocher, tel qu’une presse SWOP ou Euroscale. Si vous voulez utiliser une autre encre CMJN, sélectionnez-la ici comme le profil de la « Source CMJN x » approprié. Rappelez-vous que les noms « Source CMJN 1 », « Source CMJN 2 »...
Page 229: Texte / Graphiques En Noir Intégral
ATURATION Cette option est recommandée pour l'impression de graphiques professionnels si vous souhaitez des couleurs vives. Elle ne produit toutefois pas nécessairement des couleurs exactes, car l'accent est mis sur le maintien de la saturation. OLORIMÉTRIE RELATIVE Cette option convient particulièrement pour l'impression de nuances et de couleurs unies.
Page 230: Paramètres Du Pilote Dimprimante Pour La Création Des Profils Icc Ou Labsence De Colorimétrie
L'option [Précision de la colorimétrie] permet de choisir entre une colorimétrie de plus haute qualité (plus longue à réaliser) et une colorimétrie plus rapide mais moins précise. ’ ARAMÈTRES DU PILOTE D IMPRIMANTE POUR LA CRÉATION DES ’ PROFILS OU L ABSENCE DE COLORIMÉTRIE Si vous créez des profils ICC en utilisant un logiciel d'un autre fabricant, sélectionnez [Désactiver la colorimétrie pour la...
Page 231 Profile Creation (Win)_oda.jpg C5550 MFP Guide de l’Utilisateur Guide d’impression > 231...
Page 232: Options De Finition
PTIONS DE FINITION Votre MFP vous propose une large sélection d’options de finition qui vous permettent de contrôler la forme finale de votre document imprimé. Selon le matériel installé, qu'il s'agisse de mises à niveau optionnelles ou standard, et selon le modèle que vous utilisez, votre système offre un certain nombre d'options.
Page 233 MPRESSION DE BROCHURES IMPOSITION L'impression de brochures dans les pilotes Windows permet d'imprimer des documents de plusieurs pages sous forme ordonnée et disposée de telle manière qu'ils puissent être pliés sous forme de brochure. En règle générale, les pages au format A4/Legal sont réduites au format A5/Lettre et imprimées côte à...
Page 234 Windows PostScript (Windows XP/2000/Server 2003 uniquement) Dans l'onglet [Mise en page] du pilote, sélectionnez [Brochure] dans la liste déroulante [Pages par feuille]. PS Booklets_oda.jpg Vérifiez que l'option duplex est définie sur [Retourner sur les bords courts]. NOTE Si le choix du livret n'apparaît pas, vérifiez que l'option Duplex est activée dans le pilote.
Page 235 PCL Booklets_oda.jpg Sélectionnez [Livret] dans la liste déroulante [Mode de finition], puis cliquez sur [Options]. Dans la fenêtre Options, vous pouvez définir la taille de la [signature], le nombre de [pages] par face de feuille et la [marge de reliure] si votre document est épais. Le graphique de cette fenêtre montre l'effet de chacun de vos choix.
Page 236 SSEMBLAGE Cette fonctionnalité permet d'imprimer plusieurs copies d'un document de plusieurs pages en conservant l'ordre des pages de chaque exemplaire. Les pages non assemblées s'impriment comme ceci Uncollated.eps Les pages assemblées s'impriment comme ceci Collated.eps Assemblage de l'application : les options d'impression de certaines applications comporte une fonctionnalité...
Page 237 effectue l’assemblage. Cette méthode est normalement plus rapide, mais elle risque de ne pas fonctionner à partir de toutes les applications. Si vous rencontrez des problèmes dans l’utilisation de l’assemblage du MFP, utilisez l’option d’assemblage qui se trouve parmi les options d’impression. Si vous utilisez le pilote PCL, sur l'onglet [Configuration] choisissez en premier lieu les [paramètres du pilote] que vous allez utiliser.
Page 238 ÉPARATION DES COULEURS La fonctionnalité de séparation des couleurs imprime chacune des quatre couleurs primaires sous la forme d'images séparées en dégradés de gris. Il s'agit d'un dispositif de vérification qui indique les densités relatives des quatre couleurs de toner de votre document d'impression.
Page 239 ÉPARATION DES TRAVAUX D IMPRESSION EN FILE D ATTENTE Lorsque vous partagez un MFP avec d’autres utilisateurs, il peut être utile d’imprimer une page spéciale entre les travaux d’impression, afin de différencier les travaux de chaque utilisateur dans une pile de papier au niveau du MFP. Dans Windows, cette page s’appelle «...
Page 240 MPRESSION DE LA COUVERTURE L'impression de la couverture signifie que la première page (la couverture) d'un travail d'impression provient d'un bac de papier différent des autres feuilles. Cette fonction n’est pas disponible dans les pilotes Windows PostScript. Sur l'onglet Configuration, choisissez les paramètres du pilote enregistrés qui seront utilisés.
Page 241 ORMAT DE PAGE PERSONNALISÉ Cette fonctionnalité active l'utilisation de supports d'impression de format non standard. Le bac multifonction est utilisé pour l'alimentation de supports en formats non standard. La largeur du support d'impression peut varier de 76 mm à 328 mm (2,9921 à...
Page 242 PS Custom Page Size_oda.jpg Dans la fenêtre d'options avancées, sous [Sortie papier], sélectionnez [Format de page personnalisé PostScript] dans la liste déroulante [Format de papier]. PS Custom Page Edit.eps Dans la fenêtre de définition du format de page personnalisé PostScript, choisissez la [direction de l'alimentation du papier] dans la liste déroulante.
Page 243 Bord long La page est orientée dans le sens paysage d'abord (horizontal) et vous devez introduire le haut de la page dans le MFP. Bord court La page est orientée dans le sens portrait (vertical) retourné d'abord et vous introduisez le bas de la page dans le MFP. Bord long La page est orientée dans le sens paysage retourné...
Page 244 PCL Custom Paper Size_oda.jpg Cliquez sur le bouton [Options d'alimentation papier]. Dans la fenêtre Otions d'alimentation du papier, cliquez sur [Format personnalisé]. Si vous avez préalablement enregistré des formats personnalisés spéciaux, ils sont répertoriés dans la fenêtre Formats personnalisés. Pour utiliser un format personnalisé préalablement enregistré, cliquez sur son nom dans la liste.
Page 245 Si c’est le format de votre document mais que vous voulez le réduire ou l’agrandir à l’échelle pour le faire correspondre à un format de papier standard, cliquez sur [Redimensionner le document pour le faire tenir dans la page d’impression] dans la fenêtre Options d’alimentation du papier et choisissez le format réel du papier dans la liste déroulante [Conversion].
Page 246 MPRESSION DUPLEX RECTO VERSO Si une unité duplex est installée sur votre MFP, vous pouvez imprimer sur les deux faces de la feuille pour économiser du papier, du poids, du volume et des coûts. > Seul du papier peut être utilisé pour l'impression duplex et non des transparents et autres supports.
Page 247 PS Duplex_oda.jpg Pour l'orientation de page Portrait (verticale), le choix habituel est [Bord long]. Pour l'orientation Paysage (horizontale), le choix habituel est [Bord court]. Si vous sélectionnez [Arrêt], vous arrêtez l'impression recto-verso et votre document s'imprime sur une seule face du papier. Windows PCL Dans l'onglet Configuration du pilote, sous [Impression recto-verso (Duplex)], sélectionnez le bord de reliure de...
Page 248 Si vous sélectionnez [Arrêt], vous arrêtez l'impression recto-verso et votre document s'imprime sur une seule face du papier. C5550 MFP Guide de l’Utilisateur Guide d’impression > 248...
Page 249 MPRESSION DE PLUSIEURS PAGES SUR UN SEULE FEUILLE PAGES PAR FEUILLE Cette fonctionnalité reproduit à l'échelle le format de page de votre document et imprime plusieurs pages par feuille. Elle s'avère utile pour tester votre mise en page ou pour distribuer votre document sous une forme plus compacte.
Page 250 PS N-Up_oda.jpg Windows PCL Sur l'onglet Configuration du pilote, choisissez le nombre de pages (« N pages face vers le haut ») à imprimer sur chaque feuille. Une page face vers le haut est la position normale, 16 pages face vers le haut est la position maximale.
Page 251 Cliquez sur [Options] pour choisir parmi les options disponibles pour cette fonctionnalité. Ici, vous pouvez choisir l'ordre d'impression, la mise en page et les options de bords imprimés ou de marges de reliure si nécessaire. C5550 MFP Guide de l’Utilisateur Guide d’impression >...
Page 252 MPRESSION DE POSTERS Cette option vous permet d'imprimer des posters en divisant en plusieurs parties une page de document (quelquefois appelée « mosaïque »). Chaque élément de cette mosaïque s'imprime, agrandie, sur une feuille séparée. Vous pouvez ensuite composer le poster à partir des feuilles séparées. L’impression de posters est possible uniquement avec les pilotes d’imprimante Windows PCL.
Page 253 Cliquez sur [Options] pour ouvrir la fenêtre Options. Choisissez l'[agrandissement] requis de votre document pour remplir le poster. Des [repères de surimpression] peuvent être imprimés si nécessaire afin que les pages de la mosaïque puissent être rognées exactement au niveau des bords de l'image. Un léger [chevauchement] peut vous aider à...
Page 254 ISE À L ÉCHELLE DE LA PAGE L'option Mise à l'échelle de la page vous permet d'imprimer sur un format de page des données mises en forme pour une page différente, sans modifier les données d'impression. Cette fonctionnalité est disponible uniquement avec les pilotes Windows PCL.
Page 255 ILIGRANES Un filigrane est généralement du texte à peine visible qui est superposé sur un document imprimé. Il peut être utilisé pour indiquer que le document est de qualité "Listage" ou peut-être "Confidentiel". L’illustration ci-dessous représente le pilote Windows PostScript. Le pilote PCL est très semblable.
Page 256 Pour créer un filigrane Dans la fenêtre Filigranes, cliquez sur [Nouveau…]. Entrez le texte de votre filigrane. Réglez la police, la taille, la couleur, l'angle, la position et le bord (rognure) selon vos besoins. Cliquez sur [OK] pour enregistrer vos changements. Pour choisir un filigrane créé...
Page 257: Spécifications
PÉCIFICATIONS ÉLÉMENT CARACTÉRISTIQUES Généralité Dimensions 500 x 600 x 670 mm (L x P x H) 19,69 x 23,62 x 26,73 pouces (L x P x H) Poids environ 37 kg environ 82 lbs. Bloc d’alimentation Entrée : 220 à 240 V CA, 50 à 60 Hz Consommation de Fonctionnement maximal : 1200 W courant...
Page 258 ÉLÉMENT CARACTÉRISTIQUES Réseau 10/100 Mbits Solution de groupe de Copie autonome travail réseau pour : Messagerie électronique (via Internet/ intranet) Archivage Envoi direct de télécopies Format de sortie PDF, JPEG, TIFF Interface Hôte USB 2.0 Copie Périphérique USB 2.0 Numérisation Ethernet 10/100 Mbit Messagerie électronique, numérisation pour archivage, impression...
Page 259 ÉLÉMENT CARACTÉRISTIQUES Nombre de copies Jusqu’à 99 Résolution 600 x 600 ppp (points par pouce) Type de support Papier Lisse, U-Lourd, Transparent Qualité Speed/Text/Photo (Vitesse/Texte/Photo) Réglage densité 5 niveaux Agrandissement/ Page entière (98 %) réduction 25 % à 400 % par incrément de 1 % et 10 % Mises à...
Page 260 ÉLÉMENT CARACTÉRISTIQUES Configuration requise Adresse IP Masque de sous-réseau Passerelle Serveur SMTP/serveur POP3 Serveur FTP Serveur Web Caractéristiques du télécopieur Circuits Ligne RTC, PBX Télécopie couleur Numéro Compatibilité ITU-T G3 (Super G3) Vitesse du modem 33,6 Kbps Interface de ligne Dual RJ-11C (Ligne et téléphone) Niveaux d’entrée de 19 dB à...
Page 261 ÉLÉMENT CARACTÉRISTIQUES Spécifications de messagerie électronique Protocole de SMTP, MIME, POP3 communication Formats de fichier : Noir et blanc PDF, TIFF, MTIFF Gris/Couleur PDF, TIFF, MTIFF, JPEG Format de fichier par défaut Limite de séparation 1 Mo, 3 Mo, 5 Mo, 10 Mo, 30 Mo, aucune limite Résolution 75, 100, 150, 200, 300, 400, 600 ppp...
Page 262 ÉLÉMENT CARACTÉRISTIQUES Applications de Microsoft Outlook 2000 messagerie prises en Microsoft Outlook Express 5.0 charge Microsoft Outlook Express 6.0 Netscape Messenger 4.7 Netscape Messenger 4.73 Eudora 4.3.2J Lotus Notes R5 Spécification d'archivage Protocole de FTP, HTTP, CIFS communication Formats de fichier : Noir et blanc PDF, TIFF, MTIFF Gris/Couleur...
Page 263 ÉLÉMENT CARACTÉRISTIQUES Capacité papier 300 feuilles dans le bac principal de 80 g/m² (20 lb) 100 feuilles dans le bac multifonction 530 feuilles dans le 2ème bac optionnel Grammage du papier Bac principal 64 ~ 120g/m² 17 ~ 32 lb. Bac multifonctiony 75 ~ 203g/m²...
Page 264: Index
NDEX Description des protocoles d’ar- chivage À propos des couleurs RVB et CMJN HTTP Accès aux écrans du pilote Documents sécurisés Amélioration des lignes fines impression Arrêt correct Duplex Assemblage sélection dans Windows 78, 79, 80 Windows Économie d'énergie activation ou désactivation Bac multifonction délai de mise en veille formats métriques du papier...
Page 265 Guide de l’utilisateur Format de page personnalisé impression Impression de la couverture Liste Impression de plusieurs pages sur un seule feuille (N pages par feuille) Impression du poster Impression du livret Impression recto-verso (duplex) émulation PCL émulation PostScript Mise à l'échelle de la page Impression du poster Ordre d'impression Impression en noir (génération du noir)
Page 266 données source RVB Simulations d'encre CMJN – données source CMJN Spécifications Archivage Copie Impression messagerie électronique Numérisation Superpositions impression d'une liste Suppression des bourrages papier 163 Dans l’ADF Dans l’imprimante Tambour photoconducteur remplacement Tambours photoconducteurs consommation actuelle Texte / graphiques en noir pur Toner consommation actuelle remplacement...

This manual is also suitable for:

C5550 mfp

Oki C5550nMFP Manual De L'utilisateur

Information Sur Les Droits D'auteur >

Sommaire

Besoin D'aide? Visitez Notre Site Web

Premiers Soins Durgence

Remarques Mises en Garde Et Avertissements

Introduction

Vue D'ensemble du MFP >

Mise en Route

Chargement du Papier

Configuration de Votre Appareil

Paramètres Dimpression Et Sécurité

Fonctionnement

Maintenance

Procédure de Mise À Niveau

Dépannage

Guide Dimpression

Spécifications

Index

Quick Links

Related Manuals for Oki C5550nMFP

Summary of Contents for Oki C5550nMFP

This manual is also suitable for:

Table of Contents
