Summary of Contents for Oki C5550 MFP

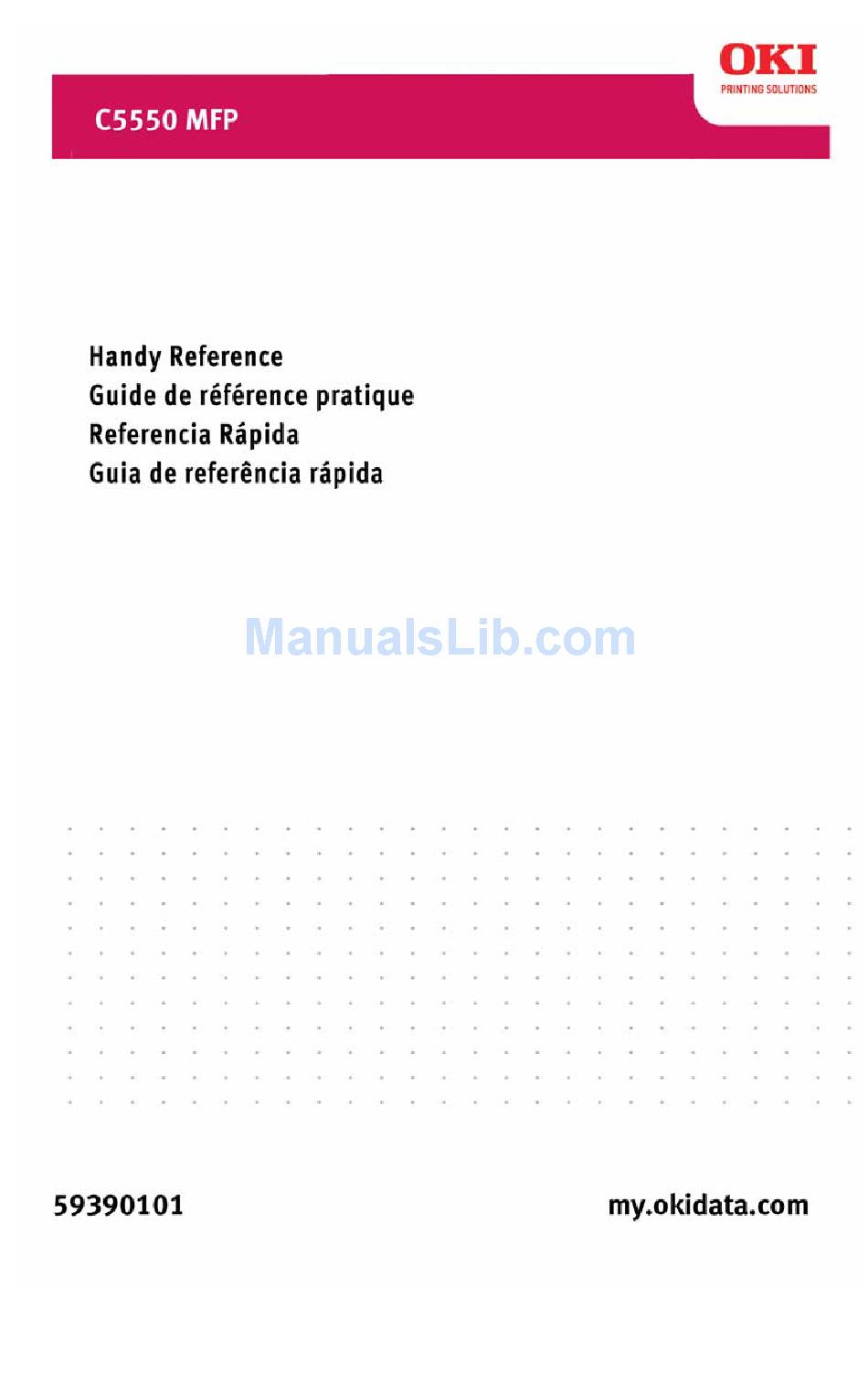

  • Page 1 59390101_2-up.jpg...

  • Page 3: Table Of Contents

    Scanner (ADF) Jams ..19 Printer Jams ... . . 20 Tray 1 ....27 Multi Purpose Tray [MPT] .
  • Page 4 Contenido Acceso desde la unidad ..85 Información General ..85 Funcionamiento básico del panel de control... . . 86 El panel de control de la impresora Colocación de los documentos para escanear .

  • Page 5: Walk-Up Operation

    Walk-up Operation General Information These instructions assume that all necessary configurable parameters and profiles have been set up and, where applicable, password-protected by your System Administrator. If you have any questions, consult your System Administrator. If you do not have a System Administrator, see the on-line User’s Guide provided on the CD supplied with the system for more...

  • Page 6: Control Panel Basics

    The scanner control panel (1) is used when making copies, sending faxes and scanning documents (see pages 12,ff.). The printer control panel (2) is used for setting the printer defaults and to print out reports (see page 10). English •...

  • Page 7: Scanner Control Panel

    Walk-up Operation Scanner Control Panel Zoom Function Use the zoom keys to increase or decrease scaling in 1% increments from -25% up to 400%. Selected value appears in the % box. Use the zoom preset key to select a preset percentage of 100% (the default), 25%, 70%, 141%, or 200%.
  • Page 8 Walk-up Operation Scanner Control Panel (cont.) Copy Count Display Indicates the number of copies selected. Copy Mode Key Used to select Copy mode (also the default working mode). Send Mode Key Used to select Send mode Fax Mode Key Used to select Fax mode. Return Key Used to cancel selections and go back to the top level of the setting.
  • Page 9 Walk-up Operation Scanner Control Panel (cont.) Menu Key Select to access the menu to set up the system. Reset Key Select to change the scanner to the factory default settings. Power Save Key Press once to go to “sleep” mode (continuous press is invalid).

  • Page 10: Printer Control Panel

    Press to cancel the selection or to exit the menu item. Using the Printer Control Panel Use the printer control panel to set the printer defaults (media size/ weight/ type for each tray, feed tray, etc.) and to print out reports,...

  • Page 11: Loading Documents For Scanning

    Walk-up Operation Loading Documents for Scanning Loading a Document Automatic Document Feed • Up to 50 sheets 20-lb. (75 g/m paper • No staples, clips, ragged edges. • Document size: – min. 4.13" x 5.8" (105 x 148 mm) – max. 8.5" x 14" (216 x 356 mm) •...

  • Page 12: Copy

    Walk-up Operation Copy For more information, check with your System Administrator or see the on-line User’s Guide provided with your system. Important The system default is the Copy mode and the C key is illuminated. If it is not, press the C Using the Default Settings 1.

  • Page 13: Scan

    Walk-up Operation Scan Scanning Options • Scan and E-mail • Scan to File Server Note These instructions assume that all needed basic data (e.g., e-mail addresses) is already programmed in the system. Scan and E-mail 1. Load the document (see page 11).
  • Page 14 Walk-up Operation Scan (cont.) Scan to File Server Send scanned documents to a server or a personal computer's file folder. Note These instructions assume that the System Administrator has set up and stored the necessary profiles. 1. Load the document (see page 11).

  • Page 15: Basic Faxing

    Walk-up Operation Your system has multiple fax modes, including • Basic Faxing (see below) • Delayed Send Faxing (see page • Manual Feed Faxing (see page 16) • Poll Receive Faxing (see page 17) • Broadcast Faxing (see page 17) Basic Faxing Note These instructions assume that all...
  • Page 16 Walk-up Operation Fax (cont.) Delayed Send Faxing Set the date and time you wish the fax to be transmitted. The system will scan and store your document ready for sending at the specified time. 1. Load the document (see page 11).

  • Page 17: Broadcast Faxing

    Walk-up Operation Fax (cont.) Poll Receive Faxing Polling is a process in which documents are loaded into your system, and the system is then set to wait for a call from a remote location before faxing. If the remote machine is set to hold data in memory for transmission to a local machine when contacted, the procedure is called...

  • Page 18: Duplex Printing

    Duplex Printing (Printing on Both Sides of the Page) Duplex printing requires that the optional Duplex Unit (OKI P/N 43347501) be installed. Long Edge versus Short Edge Long Edge Short Edge Specifications Paper Weight 20 to 32 lb. US Bond (75 to 120 g/...

  • Page 19: Clearing Media Jams

    Clearing Media Jams Scanner (ADF) Jams If a sheet is well advanced out of the ADF, simply grip it and pull gently to draw it fully out. English •...

  • Page 20: Printer Jams

    Depending on where the paper is jammed, there may be more than one sheet stuck in the printer. If one sheet is removed and there are still more sheets in the printer, the initial message will go away temporarily, then “Paper Jam” will appear again.
  • Page 21 Clearing Media Jams Printer Jams (cont.) 1. If a sheet is well advanced out of the top of the printer, simply grip it and pull gently to draw it fully out. If it does not remove easily, leave it alone for now.
  • Page 22 Clearing Media Jams Printer Jams (cont.) 4. Remove all the image drums/ toner cartridges, and place them on a flat surface. 5. Cover them to protect them from light. 6. Gently remove any jammed sheet(s). 7. If a sheet is stuck in the fuser,...
  • Page 23 Clearing Media Jams Printer Jams (cont.) a. Lower the rear exit tray b. Reach in and push the fuser release lever (inside the unit— see previous step) and pull the sheet out from the back. c. Close the rear exit tray.
  • Page 24 Clearing Media Jams Printer Jams (cont.) 10. Lower the printer cover to protect the image drums from light, but do not latch it. 11. .If your MFP has a duplex unit installed: a. Press the cover release and open the cover.
  • Page 25 Clearing Media Jams Printer Jams (cont.) 12. Lift the front cover release and open the front cover. 13. Remove any jammed paper. 14. Close the front cover. 15. Pull out the paper tray and remove any jammed paper. 16. Close the tray.
  • Page 26 Clearing Media Jams Printer Jams (cont.) 17. Press down on the printer cover to latch it. 18. Gently lower the scanner into place. English •...

  • Page 27: Tray 1

    Tray 1 Media Specifications Weight Range Sizes Types Capacity Loading Paper 17 to 32 lb. US Bond (64 to 120 g/m Standard Sizes: Letter, Legal-14, Legal-13.5, Legal-13, A4, A5, A6, B5, Executive Custom Sizes: Min. 4.13" x 5.83" [105 x 148 mm], Max. 8.5" x 14"...

  • Page 28: Multi Purpose Tray [Mpt]

    Multi Purpose Tray [MPT] Media Specifications Weight Range 20 to 54 lb. US Bond (42 to 110 lb. Index, 75 to 199 g/m Sizes: Standard Sizes: Letter, Legal-14, Legal-13.5, Legal-13, A4, A5, A6, B5, Executive, C5, DL, COM-9, COM-10, Monarch Custom Sizes: Min.
  • Page 29 Special Media Letterhead Stationery • For single-sided printing: load face up, top edge into the printer. • For double-sided printing (optional duplex unit must be installed): load face down with top edge away from the printer.

  • Page 30: Exit Trays

    • Sheets exit face up: for multi-page documents, select reverse order printing in your application Print dialog box. Important! If the rear tray is open, all printed pages will exit there regardless of the printer driver setting. Opening the Rear Exit Tray English • ) paper.

  • Page 31: Maintenance

    Yellow..43381717 Where to Purchase • Consult the dealer where you purchased your system. • Consult an Oki Data Authorized Sales or Service Dealer. For the nearest dealer, call 1-800-654-3282. • U.S., Puerto Rico, Guam, U.S.
  • Page 32 Maintenance Replacing Toner Cartridges (cont.) To Replace a Toner Cartridge The following steps show replacement of the black toner cartridge. Other color toner cartridges are replaced in the same manner. 1. Power off! CAUTION! The fuser (behind the cyan toner) may be HOT. 4.
  • Page 33 Maintenance Replacing Toner Cartridges (cont.) 5. Pull the colored lever on the right side of the toner cartridge towards the front of the printer to close the cartridge. 6. Remove the used toner cartridge. Important! Discard toner cartridges in accordance with local regulations! 7.
  • Page 34 Maintenance Replacing Toner Cartridges (cont.) 10. Push the lock lever toward the back of the printer until it stops. 11. Use the lens cleaner supplied with the toner cartridge (or a clean soft cloth) to gently clean the LED head.

  • Page 35: Cleaning The Adf Rollers & Pad35

    Maintenance Cleaning the ADF Rollers & Pad If documents are not feeding smoothly through the ADF, please follow these cleaning procedures. 1. Moisten a soft, lint-free cloth with isopropyl alcohol (common rubbing alcohol). 2. Open the ADF cover. 3. Clean the feed rollers by moving the moistened cloth from side to side while rotating the rollers.

  • Page 36: Cleaning The Adf Glass

    Maintenance Cleaning the ADF Glass To ensure optimum image quality and performance, clean the glass occasionally to remove dust or any toner particles. 1. Open the document cover. 2. Dip a soft clean cloth with isopropyl alcohol (95%). 3. Gently wipe the document glass (1) and the white sheet beneath the document cover (2).

  • Page 37: Replacing The Adf Pad

    It is stored behind a swing-down cover (1) on the back of the unit: For additional ADF pads, order Oki P/N 43103001 (see “Where to Purchase” on page 31). 1. Open the ADF cover. 2. Press the white plastic arms on the sides of the ADF pad inward and pull the pad out.

  • Page 38: Error Messages

    Lift the scanner unit and open the printer cover. Push the lock lever for the color toner cartridge indicated toward the back of the printer as far as it will go. Close the printer cover and gently lower the scanner unit back into place.

  • Page 39: Image Drums

    CHECK IMAGE DRUM EEE:XXX DRUM MISSING The image drum is no installed correctly. Lift the scanner unit and open the printer cover. Check that the indicated color image drum is properly installed. Close the cover. E-Mail MAILBOX UNAVAILABLE CHECK “TO” ADDRESS The requested mail action not taken because the “TO”...

  • Page 40: Media Trays

    Error Messages (cont.) Media Trays Tray 1, Tray 2 (Optional), MP Tray LOAD SSS EEE:YYY EMPTY Printing request was issued to an empty tray. Load media size SSS into the tray. • EEE = 490: MP Tray • EEE = 491: Tray 1 •...
  • Page 41 Error Messages (cont.) Scan to File Server Scan to File Server FTP LOGIN ERROR CHECK LOGIN NAME Check your login name and try again. If you continue to have problems, check with your System Administrator. FTP PASSWORD ERROR CHECK PASSWORD IN FOLDER Check your password and try again.

  • Page 42: Printer Covers

    ADD MORE MEMORY 420: MEMORY OVERFLOW The amount of data in the file being printed has exceeded the printer’s memory. • Reduce the size of the file being printed (e.g., print the file as separate groups of pages instead of all the pages at one time).

  • Page 43: Service & Support

    – Product news – and much more! • Call 1-800-654-3282. OKI is a registered trademark of Oki Electric Industry Company, Ltd. AmEx is a registered trademark of American Express Co. MasterCard is a registered trademark of MasterCard International, Inc. VISA is a registered trademark of Visa.

  • Page 44: Utilisation Autonome

    Utilisation autonome Généralités Ces instructions supposent que tous les paramètres et profils configurables nécessaires ont été configurés et, lorsqu'applicable, que l'administrateur du système les a protégés par mot de passe. Si vous avez des questions, adressez-vous à l’administrateur du système. Si vous n'avez pas d'administrateur de système, consultez le guide de l'utilisateur en ligne sur le CD fourni...

  • Page 45: Éléments De Base Du Panneau De Commande

    Utilisation autonome Éléments de base du panneau de commande Le panneau de commande du scanner (1) sert à faire des photocopies, à envoyer des télécopies et à numériser des documents (consultez les pages 51,ff.). Le panneau de commande de l'imprimante (2) sert à régler les paramètres par défaut de l'imprimante et à...

  • Page 46: Panneau De Commande Du Scanneur

    Opération d’activation Panneau de commande du scanneur Zoom Function Utilisez les touches Zoom plage de zoom de 25 % à 400 % en incréments de 1 %. Utilisez la touche zoom prédéfinie pour choisir une valeur prédéfinie : 100% (par défaut), 25%, 70%, 141%, ou 200%.
  • Page 47 Opération d’activation Panneau de commande du scanneur (suite) Nombre de copies Indique le nombre de copies sélectionné. Touche Copy (mode Copie) Permet de sélectionner le mode Copie (mode de travail par défaut). Touche Send (mode Envoi) Permet de sélectionner le mode Envoi.
  • Page 48 Opération d’activation Panneau de commande du scanneur (suite) Touche Menu Permet d’accéder au menu pour configurer le MFP. Touche Reset (Remise à zéro) Permet de restaurer les paramètres réglés à l’usine pour le scanner. Touche Power Save Appuyez une fois pour passer en mode «...

  • Page 49: Panneau De Commande De L'imprimante

    Opération d’activation Panneau de commande de l'imprimante Touche E (Entrée) NTER Appuyez sur E NTER au mode Menu ou pour enregistrer le nouveau réglage. Touche +/– Appuyez sur +/- pour faire défiler les entrées de menu. Rouche de retour Permet d’annuler la sélection ou pour quitter le élément de menu.

  • Page 50: Chargement De Documents Pour Le Scannage

    Utilisation autonome Chargement de documents pour le scannage Chargement d'un document Alimentation automatique de document • Jusqu'à 50 feuilles de papier de 20 lb (75 g/m²) • Aucun trombone, agrafe ou arête échancrée • Taille de document : – min. 4,13 x 5,8 po (105 x 148 mm) –...

  • Page 51: Photocopie

    Utilisation autonome Photocopie Pour plus d’information, consultez votre administrateur de système ou consultez le Guide de l’utilisateur sur le CD fourni avec l'appareil. Importante Le réglage par défaut du système est le mode de copie et la touche C (Copier) est éclairée. Si elle ne l'est pas, appuyez sur la touche C (Copier).

  • Page 52: Scannage

    Utilisation autonome Scannage Options de scannage • Scannage au courriell • Scannage vers serveur de fichiers Note Ces instructions supposent que toutes les données de base nécessaires (c.-à-d. l'heure et la date de télécopie) ont déjà été programmées dans le système. Scannage au courriell 1.
  • Page 53 Utilisation autonome Scannage (suite) Paramètres additionnels pour le scannage Le réglage par défaut est en caractères italique gras. Nom de fichier du document Attachment numérisé. (Pièce jointe) Pour régler l'expéditeur du From (De) courriel. Entrez une « Adresse Reply to Répondre à...

  • Page 54: Télécopie

    Utilisation autonome Télécopie Votre système comporte plusieurs modes de télécopie, incluant • Opérations de télécopie de base (voir ci-dessous) • Envoi différé de télécopie (consultez la page 55) • Alimentation manuelle de télécopie (consultez la page 56) • Réception de télécopie par relève (consultez la page 56) •...
  • Page 55 Utilisation autonome Télécopie (suite) Paramètres supplémentaires Le réglage par défaut est en caractères italique gras. . Standard, Fine, Quality EsxtraFine, Photo (Qualité) Règle la résolution utilisée pour la transmission par télécopie -2, -1, 0, 1, 2 Density (Densité) Augmente ou réduit la densité...
  • Page 56 Utilisation autonome Télécopie (suite) Alimentation manuelle de télécopie Si vous devez envoyer plusieurs groupes de documents à partir de l’ADF ou du plateau, activez l’option « Manual Feed » (Alimentation manuelle) : 1. Charger le document (consultez la page 50). 2.
  • Page 57 Utilisation autonome Télécopie (suite) Diffusion de télécopie Vous pouvez envoyer une télécopie vers plusieurs destinations simultanément : 1. Charger le document (consultez la page 50). 2. Appuyez sur la touche F (télécopie). 3. Entrez le premier numéro de télécopie. Pour plus d'information, consultez «...

  • Page 58: Impression Duplex (Recto Verso)

    Impression duplex (recto verso) (sur les deux côtés d'une page) L’impression recto-verso nécessite l’installation de l'unité duplex en option (N/P OKI 43347501). Grand côté c. petit côté Grand côté Petit côté Spécifications Grammage des supports Bond US de 20 à 28 lb (75 à 105 Note Si le papier de 20 à...

  • Page 59: Dégagement Des Bourrages

    Dégagement des bourrages Bourrage du scanneur Si une feuille est bien avancée dans sa sortie, il suffit de la saisir et de la tirer doucement pour l’extraire complètement. Si elle ne s’enlève pas aisément ou si elle n’est pas suffisamment avancée : Français •...

  • Page 60: Bourrages Dans L'imprimante

    Dégagement des bourrages Bourrages dans l’imprimante En général Si les mots " Paper Jam (Bourrage de papier) " s'affiche à l'écran, du papier est bourré dans la section imprimante de l'appareil. Dépendamment de l'emplacement du bourrage, il peut y avoir plus d'une feuille dans l'imprimante.
  • Page 61 Dégagement des bourrages Bourrages dans l’imprimante (suite) 1. Si une feuille est bien avancée dans sa sortie en haut de l'imprimante, il suffit de la saisir et de la tirer doucement pour l'extraire complètement de l'imprimante. Si elle ne s'enlève pas aisément, ne forcez pas excessivement.
  • Page 62 Dégagement des bourrages Bourrages dans l’imprimante (suite) 4. Retirez les tambours d'images/ cartouches de toner et placez-les sur une surface plane. 5. Couvrez-les pour les protéger contre la lumière. 6. Retirez délicatement toute feuille bloquée. 7. Si la feuille est prise dans l'unité de fusion, vers l'avant sur le levier de pression de l'unité...
  • Page 63 Dégagement des bourrages Bourrages dans l’imprimante (suite) 8. Lorsque la feuille ne peut être retirée facilement : a. abaissez le plateau de la sortie arrière b. Tirez sur le levier de dégagement du fixeur (à l’intérieur de l’appareil—voir l’étape précédente) et retirez la feuille par l’arrière.
  • Page 64 Dégagement des bourrages Bourrages dans l’imprimante (suite) 10. Abaissez le capot de l'imprimante pour protéger les tambours d'image de la lumière, mais ne le verrouillez past. 11. .Si votre imprimante est dotée de l'unité duplex (recto verso) : a. Appuyez sur le bouton d'ouverture, puis ouvrez le capot.
  • Page 65 Dégagement des bourrages Bourrages dans l’imprimante (suite) 12. Soulevez le loquet du capot avant et ouvrez le capot avant en le tirant. 13. Retirez tout papier coincé. 14. Fermez le capot avant. 15. Sortez le bac à papier et retirez tout papier bourré à l’intérieur.
  • Page 66 Dégagement des bourrages Bourrages dans l’imprimante (suite) 17. Fermez le capot, en exerçant une pression pour le verrouiller. 18. Gently lower the scanner into place. Français •...

  • Page 67: Chargement Du Papier

    Bac 1 Paramètres de support Plage de grammages de support Plage de formats de support Types Capacité Chargement du papier 64 à 120 g/m (17 à 32 lb. US Bond) Formats standards : lettre, légal 14, légal 13,5, légal, A4, A5, A6, B5, Executive Les formats personnalisés : Min.

  • Page 68: Bac Multifonction[Mpt]

    Bac multifonction[MPT] Paramètres de support Plage de 75 à 199 g/m grammages de support Plage de Formats standards : Lettre, Légal 14, Légal 13,5, Légal 13, A4, A5, formats de A6, B5, Executive, C5, DL, COM-9, COM-10, Monarch support Les formats personnalisés : Min. 2,51 x 5,83 po [64 x 148 mm], max. 8,5 x 47,24 po [216 x 1200 mm] (Les dimensions non standard doivent être définies dans le pilote avant l'impression : consultez l'administrateur système.)
  • Page 69 Bac multifonction[MPT] (suite) 6. Poussez le bouton du loquet bleu vers l’intérieur pour relâcher la plateforme à papier afin que le papier soit soulevé et tenu en place. Support spécial Papier à en-tête • Impression recto : chargez le papier à en-tête face en dessus, le bord supérieur dans l'imprimante •...

  • Page 70: Bacs De Sortie

    Bacs de sortie Bac de sortie supérieur (face vers le bas) Ce bac de sortie est celui normalement utilisé. • Peut contenir du papier bond US jusqu'à 47 lb. (176 g/m • Peut contenir jusqu'à 250 feuilles de papier bond US de 20 lb (75 g/ m²).

  • Page 71: Maintenance

    Internet à l'adresse www.okiprintingsolutions.com. • É.-U. seulement : Commandez en composant sans frais le 1 800 654-3282, en utilisant une carte ® VISA , MasterCard Note ® ® ou AMEX Français • Utilisez toujours du toner Oki Data d’origine dans votre système.

  • Page 72: Cartouche De Toner

    Maintenance Remplacement de la cartouche de toner (suite) Remplacement d’une cartouche de toner Note Les étapes suivantes montrent comment remplacer la cartouche de toner noir. Les autres cartouches de toner de couleur sont remplacées de la même manière. 1. Éteignez l'imprimante! ATTENTION! L'unité...
  • Page 73 Maintenance Remplacement de la cartouche de toner (suite) 5. Tirez le levier coloré situé sur le côté droit de la cartouche de toner vers l'avant de l'imprimante pour fermer la cartouche usagée. 6. Retirez la cartouche de toner usée. Importante! Mettez au rebut les cartouches de toner conformément aux réglementations locales!
  • Page 74 Maintenance Remplacement de la cartouche de toner (suite) 10. Poussez le levier de blocage vers l'arrière de l'imprimante jusqu'à l'arrêt. 11. Puis utilisez le chiffon fourni avec les cartouches de toner (ou un chiffon propre et doux) pour essuyer délicatement la tête d'impression à...

  • Page 75: Nettoyage Des Galets Et Du Coussinet Du Cad

    Maintenance (suite) Nettoyage des galets et du coussinet du CAD Lorsque vous éprouvez des problèmes pendant l’alimentation des documents dans le CAD, observez les procédures de nettoyage suivantes. 1. Humectez un chiffon doux et sans charpie d’alcool isopropylique (alcool à friction ordinaire).

  • Page 76: Nettoyage Du Verre Du Cad

    Maintenance (suite) Nettoyage du verre du CAD Pour assurer une qualité optimale d’image et des performances supérieures, nettoyez à l’occasion la vitre pour supprimer la poussière et toute particule de toner. 1. Ouvrez le capot document. 2. Humectez un chiffon propre et doux avec de l’alcool isopropylique (95 %).

  • Page 77: Remplacement Du Tampon Du Cad

    Il est rangé derrière un capot rabattable (1) à l’arrière de l’appareil : Pour des coussinets de CAD supplémentaires, commandez la pièce OKI P/N 43103001 (consultez “Endroits où se procurer” à la page 71 pour des informations sur la passation des commandes).

  • Page 78: Messages D'erreur

    Messages d’erreur Cartouches de toner & Bourrages papier Vous trouverez ci-après les messages d’erreur les plus courants. Pour les messages d’erreur supplémentaires, voyez « Messages d'erreur » de la section Dépannage du Guide de l’utilisateur en ligne. Cartouches de toner XXX TONER EMPTY TONER XXX VIDE Remplacez la cartouche de toner...
  • Page 79 Messages d’erreur (cont.) Tambours d'impression & E-mail (Courriel) Tambours d'impression REPLACE IMAGE DRUM EEE: XXX DRUM LIFE REMPLACER TAMBOUR EEE: XXX DURÉE TAMBOUR L’utilitaire Colour Correct dispose des fonctions suivantes. • EEE = 350: Tambour Jaune • EEE = 351: Tambour Magenta •...
  • Page 80 Messages d’erreur (cont.) Bacs de supports Tray 1, Tray 2 (Optional), MP Tray [Bac 1, Bac 2 (optionnel), Bac MF] LOAD SSS EEE:YYY EMPTY CHARGEZ SSS EEE:YYY VIDE La demande d’impression a été envoyée à un bac vide. Chargez le support de la taille (SSS) indiquée dans le bac.
  • Page 81 Messages d’erreur (cont.) Scanner au serveur de fichiers Scanner au serveur de fichiers FTP LOGIN ERROR CHECK LOGIN NAME ERREUR CONNEXION FTP VÉRIFIER NOM CONNEXION Vérifiez votre nom de connexion et réessayez Si les problèmes persistent, adressez-vous à l’administrateur du système.
  • Page 82 Messages d’erreur (cont.) Capots de l'imprimante Capots de l'imprimante CLOSE COVER EEE: COVER OPEN FERMER CAPOT EEE: CAPOT OUVERT • EEE = 310: Capot supérieur • EEE = 311: Capot avant Si le message demeure, appelez votre technicien de service local. CLOSE COVER 316: DUPLEX COVER OPEN FERMER CAPOT...
  • Page 83 Messages d’erreur (cont.) Divers Divers TURN OFF SCNER TURN ON AGAIN ÉTEIGNEZ LE SCANNER ALLUMEZ-LE DE NOUVEAU Mettez l’appareil hors tension, et rallumez-le. Si le problème persiste, appelez un technicien de service. ADD MORE MEMORY 420: MEMORY OVERFLOW AJOUTER MÉMOIRE 420: DÉPASSEMENT MÉMOIRE Le volume de données dans le fichier à...

  • Page 84: Service Et Soutien

    – et plus encore • Composez le 1 800 654-3282 (1 800 OKI-DATA). Oki est une marque déposée de Oki Electric Industry Company, Ltd. AMEX est une marque déposée de American Express Co. MasterCard est une marque déposée de MasterCard International, Inc.

  • Page 85: Acceso Desde La Unidad

    Acceso desde la unidad Información General En estas instrucciones se asume que todos los parámetros y perfiles configurables ya han sido realizados y que los mismos cuentan con una contraseña suministrada por su Administrador de Sistemas. Si tiene alguna pregunta, comuníquese con su administrador de sistemas.

  • Page 86: Funcionamiento Básico Del Panel De Control

    Acceso desde la unidad Funcionamiento básico del panel de control El panel de control del escáner (1) se utiliza para hacer copias, enviar faxes y escanear documentos. (ver página 92). El panel de control de la impresora (2) se utiliza para fijar los valores predeterminados de la impresora y para imprimir informes.
  • Page 87 Acceso desde la unidad El Panel de Control del Escáner (cont.) Función Zoom Utilice las teclas zoom aumenta o disminuye la escala hasta un 400% y hasta un 25% a incrementos de Utilice la tecla zoom predefinida se puede seleccionar otra escala a partir de los porcentajes predefinidos: 100% (el valor predeterminado), 25%, 70%, 141%, or 200%.
  • Page 88 Acceso desde la unidad El Panel de Control del Escáner (cont.) 1 Copy Count display (Número de copias) Indica el número de copias seleccionadas. 2 Copy Mode Key (tecla Modo de copia) Selecciona el modo de copia (también el modo de funcionamiento predeterminado).
  • Page 89 Acceso desde la unidad El Panel de Control del Escáner (cont.) Menu (Tecla Menú) Da acceso al menú de configuración del sistema. Reset (Tecla Reiniciar) Devuelve el escáner a los ajustes predeterminados. Power Save (Tecla Ahorro de energía) Púlselo una vez para ir al modo “Reposo”.

  • Page 90: El Panel De Control De La Impresora

    Acceso desde la unidad El panel de control de la impresora Enter (Tecla Enter) Pulse para entrar en el modo menú o para guardar la nueva configuración. +/– Teclas Pulse para navegar los ítems del menú. Back (Tecla Retroceso) Pulse para cancelar la selección o para salir del ítem del menú.

  • Page 91: Colocación De Los Documentos Para Escanear

    Acceso desde la unidad Colocación de los documentos para escanear Cómo cargar el documento Alimentación automática de documentos • Hasta 50 hojas de papel de 20- lb. (75 g/m • Sin grapas, clips o bordes defectuosos. • Tamaño del documento: –...

  • Page 92: Copiar

    Acceso desde la unidad Copiar Para mayor información comuníquese con su Administrador de Sistemas o vea la Guía del Usuario en línea que se encuentra en el CD que vino con su equipo. ¡Importante! El valor predeterminado del sistema es el modo C (Copiar) y la tecla Copy está...

  • Page 93: Scan (Escanear)

    Acceso desde la unidad Scan (Escanear) Opciones para escanear • Escanear a correo electrónico • Escanear al servidor de archivos Nota Las instrucciones asumen que ya se hizo la configuración básica (por ejemplo, direcciones de correo electrónico) en el sistema. Escanear a correo electrónico 1.
  • Page 94 Acceso desde la unidad Scan (Escanear) (cont.) Configuraciones adicionales para escanear Los valores predeterminados aparecen en negrillas y italic. Nombre de archivo del Attachment documento escaneado. (Datos adjuntos) Para entrar datos en el From (De) campo "From" (Remitente) del correo electrónico. Indique la dirección que el Reply to destinatario debe utilizar...

  • Page 95: Fax

    Acceso desde la unidad Su sistema cuenta con varios modos de envío de faxes, incluyendo • Envío de faxes básico (ver abajo) • Envío de faxes diferidos (ver página 96) • Envío de faxes con alimentación manual (ver página 96) •...
  • Page 96 Acceso desde la unidad Fax (cont.) Envío de faxes diferidos Indique la hora y fecha en que desea enviar el fax. El sistema escanea y guarda su documento para enviarlo a la hora especificada. 1. Cargue el documento (ver página 91).
  • Page 97 Acceso desde la unidad Fax (cont.) Recepción de fax por sondeo El sondeo es un método en que los documentos son cargados en su sistema y el mismo se coloca en espera de una llamada de una máquina fax remota para entonces enviar el fax.

  • Page 98: Impresión Dúplex

    Impresión Dúplex (impresión por ambos lados del papel) Para la impresión dúplex debe tener instalada la unidad Dúplex opcional (OKI P/N 43347501). Borde largo versus Borde corto Borde largo Borde corto Especificaciones Gramaje del papel 20 a 32 lb. US Bond...

  • Page 99: Solución De Atascos

    Solución de atascos Atascos del escáner (ADF) Si una hoja está casi fuera del ADF, simplemente tire de ella suavemente para sacarla totalmente. Si no se suelta con facilidad, o si no ha avanzado lo suficiente: Español •...

  • Page 100: En La Impresora

    Solución de atascos En la impresora En general Cuando aparece el mensaje “Paper Jam” (Atasco de papel) en la segunda línea de la pantalla, hay papel atascado en la unidad en la sección de la impresora. Dependiendo de donde está el papel atascado, puede haber más de una hoja atascada en la impresora.
  • Page 101 Solución de atascos En la impresora (cont.) 1. Si la hoja atascada está casi totalmente fuera de la impresora, saquela halando con cuidado. Si la hoja no sale con facilidad, déjela por el momento. ¡Precaución! El fusor puede estar caliente. Esta zona está...
  • Page 102 Solución de atascos En la impresora (cont.) 4. Saque los cilindros de imagen/ cartuchos de tóner. Coloque el cartucho del cilindro/tóner sobre una superficie plana. 5. Cúbralos para protegerlos de la luz. 6. Con gran cuidado retire las hojas atascadas. 7.
  • Page 103 Solución de atascos En la impresora (cont.) a. Baje la bandeja de salida posterior b. Empuje la palanca de liberación del fusor (dentro de la unidad - ver paso anterior) y hale hacia afuera la hoja desde la parte posterior. c.
  • Page 104 Solución de atascos En la impresora (cont.) 10. Baje la tapa de la impresora para proteger los cilindros de imagen de la luz, pero no la tranque. 11. Si su MFP tiene instalada la unidad dúplex: a. Presione el mecanismo de liberación y abra la cubierta.
  • Page 105 Solución de atascos En la impresora (cont.) 12. Levante el mecanismo de liberación y abra la tapa delantera. 13. Retire las hojas atascadas. 14. Cierre la tapa delantera. 15. Saque la bandeja de papel y retire las hojas atascadas. 16. Cerrar la bandeja. Español •...
  • Page 106 Solución de atascos En la impresora (cont.) 17. Cierre la cubierta y empújela firmemente hasta que cierret. 18. Con mucho cuidado baje el escáner a su lugar. Español •...

  • Page 107: Bandeja 1

    Bandeja 1 Especificaciones de los medios de impresión Gramaje Tamaños Tipos Capacidad Carga de papel 17 a 32 lb. US Bond (64 a 120 g/m Tamaños estándar: Letter, Legal-14, Legal-13.5, Legal-13, A4, A5, A6, B5, Ejecutivo Tamaños personalizados: Min. 4,13" x 5,83" [105 x 148 mm], Max. 8,5"...

  • Page 108: Bandeja Multiuso [Mu]

    Bandeja multiuso [MU] Especificaciones de los medios de impresión Gramaje 20 a 54 lb. US Bond (42 a 110 lb. Index, 75 a 199 g/m Tamaños: Tamaños estánda: Letter (Carta), Legal-14, Legal-13.5, Legal-13, A4, A5, A6, B5, Executive (Ejecutivo), C5, DL, COM-9, COM-10, Monarch Tamaños personalizados: Min.
  • Page 109 Bandeja multiuso [MU] (cont.) 6. Presione el botón de enganche de la bandeja azul hacia adentro para liberar la plataforma de papel de manera que el papel es elevado y sujetado en su lugar. Medios especiales Papel membrete • Para la impresión por un lado: cargar cara arriba, introduciendo la parte superior del papel en la impresora.

  • Page 110: Bandejas De Salida

    Bandejas de salida Bandeja de salida superior (cara abajo) Esta es la bandeja que se utiliza normalmente. • Acepta cartulina de hasta 47 lb. US Bond (176 g/m • Capacidad de 250 hojas de papel de 20-lb. US Bond (75 g/m •...

  • Page 111: Mantenimiento

    Internet www.okiprintingsolutions.com. • Solo EE.UU: Haga su pedido con una llamada gratuita al 1-800- 654-3282 (1-800-OKI-DATA) ® usando VISA , MasterCard ® AMEX Nota Siempre utilice cartuchos de tóner Oki Data originales en su equipo. ® Español •...
  • Page 112 Mantenimiento Reemplazo del cartuchos de tóner (cont.) Para reemplazar el cartucho de tóner Los siguientes pasos indican cómo reemplazar el cartucho de tóner negro. Los otros cartuchos de tóner a color se reemplazan de la misma manera. 1. ¡Apagar! ¡PRECAUCIÓN! La unidad del fusor (en la parte posterior de la impresora) puede estar CALIENTE...
  • Page 113 Mantenimiento Reemplazo del cartuchos de tóner (cont.) 5. Hale la palanca a color al lado derecho del cartucho de tóner hacia delante para cerrar el cartucho. 6. Retire el cartucho usado. ¡Importante! Disponga de los cartuchos de acuerdo a las regulaciones locales. 7.
  • Page 114 Mantenimiento Reemplazo del cartuchos de tóner (cont.) 10. Empuje la palanca dde fijación hacia la parte posterior de la impresora, todo lo que sea posible. 11. Luego utilice el limpiador de lentes que viene con los cartuchos de tóner (o un paño suave y limpio) para limpiar el cabezal LED.

  • Page 115: Limpieza De Los Rodillos Y Almohadilla Del Adf

    Mantenimiento Limpieza de los rodillos y almohadilla del ADF Si los documentos no se alimentan con facilidad en el ADF, favor limpiar de la manera siguiente. 1. Humedezca un paño suave libre y de partículas en alcohol isopropílico (alcohol común). 2.

  • Page 116: Limpieza Del Vidrio Del Adf

    Mantenimiento Limpieza del vidrio del ADF Para garantizar la calidad de imagen óptima y el mejor rendimiento, limpie el vidrio de vez en cuando para remover polvo o partículas de tóner. 1. Abra la cubierta de documentos. 2. Humedezca un trapo suave y limpio en alcohol isopropílico (95%).

  • Page 117: Cómo Cambiar La Almohadilla Del Adf

    (1) en la parte posterior de la unidad: Para obtener almohadillas adicionales, pida el repuesto Oki P/N 43103001 (ver “Dónde comprar” en la página 111 información para colocar pedidos). 1. Abra la cubierta del ADF.

  • Page 118: Mensajes De Error

    Mensajes de error Cartuchos de tóner y Atascos de papel Algunos de los mensajes de error más comunes se indican a continuación. Para mayor información sobre mensajes de error, refiérase a la Guía del Usuario en línea. Cartuchos de tóner XXX TONER EMPTY XXXX TÓNER VACÍO Reemplace el cartucho de tóner que...

  • Page 119: E-Mail (Correo Electrónico)

    Mensajes de error (cont.) Tambors de imagen y Correo electrónico Tambors de imagen REPLACE IMAGE DRUM EEE: XXX DRUM LIFE REPONER TAMBOR DE IMAGEN EEE: XXX FIN TAMBOR El cilindro de imagen del color indicado está por finalizar su vida útil. •...
  • Page 120 Mensajes de error (cont.) Bandejas de medios Bandeja 1, Bandeja 2 (opcional), Bandeja Multi- LOAD SSS EEE:YYY EMPTY CARGAR SSS EEE:YYY VACÍO La solicitud de impresión se hizo indicando una bandeja vacía. Cargue papel SSS/TTT en la bandeja. • EEE = 490: Bandeja Multi-Uso •...
  • Page 121 Mensajes de error (cont.) Escanear al servidor de archivos Escanear al servidor de archivos FTP LOGIN ERROR CHECK LOGIN NAME ERROR DE INICIO SESIÓN FTP COMPRUEBE NOMBRE INICIO SESIÓN Compruebe el nombre de inicio de sesión y vuelva a intentarlo. Si continúa teniendo problemas, comuníquese con su Administrador de Sistemas.
  • Page 122 Mensajes de error (cont.) Tapas de la impresora Tapas de la impresora CLOSE COVER EEE: COVER OPEN CERRAR TAPA EEE: TAPA ABIERTA • EEE = 310: Cubierta superior • EEE = 311: Cubierta frontal Si el mensaje continúa, llame a su proveedor de servicio local.
  • Page 123 Mensajes de error (cont.) Misceláneas Misceláneas TURN OFF SCNR TURN ON AGAIN APAGUE EL ESCÁNER TURN ON AGAIN Apague la unidad, luego encienda la unidad. Si el mensaje continúa, llame a su proveedor de servicio local. ADD MORE MEMORY 420: MEMORY OVERFLOW AÑADE MEMORIA 420: DESBORDE MEMORIA La cantidad de datos del archivo que...

  • Page 124: Servicio & Soporte

    – ¡y mucho más! • Favor llamar al 1-800-654-3282 (1-800-OKI-DATA). OKI es una marca de fábrica registrada de Oki Electric Industry Company, Ltd. AmEx es una marca de fábrica registrada de American Express Co. MasterCard es una marca de fábrica registrada de MasterCard International, Inc.

  • Page 125: Operação Direta

    Operação direta Informações gerais Estas instruções pressupõem que todos os parâmetros e perfis configuráveis foram configurados e, onde aplicável, protegidos por senha pelo administrador do sistema. Caso tenha alguma dúvida, consulte o administrador do sistema. Se não existir um administrador do sistema, consulte o Manual do Usuário no CD fornecido com o sistema.

  • Page 126: Aspectos Básicos Do Painel De Controle

    Operação direta Aspectos básicos do painel de controle O painel de controle do escâner (1) é usado para fazer cópias, enviar faxes e escanear documentos (consulte na páginas 132,ff.). O painel de controle da impressora (2) é usado para configurar os parâmetros padrão da impressora e imprimir relatórios (consulte na página 130).

  • Page 127: Painel De Controle Do Scanner

    Operação direta Painel de controle do scanner 1 Função de Zoom Use os botões de zoom para aumentar ou diminuir o dimensionamento em incrementos de 1%, de 25% até 400%. O valor selecionado aparece na caixa %. Use o botão de zoom predefinido para selecionar uma porcentagem predefinida, de 100% (padrão), 25%, 70%, 141% ou 200%.
  • Page 128 Operação direta Painel de controle do scanner (cont.) 1 Display de número de cópias Indica o número de cópias selecionado. 2 Tecla Copy Mode (Modo Cópia) Utilizado para selecionar o modo cópia (é também o modo de funcionamento por definição). 3 Tecla Send Mode (Modo de envio) Usada para selecionar o modo “Send”...
  • Page 129 Operação direta Painel de controle do scanner (cont.) Tecla Menu Selecione para acessar o menu para configurar o MFP. Tecla Reset (Reiniciar) Selecione para alterar o scanner para as definições de fábrica. Tecla Power Save (Economia de energia) Pressione uma vez para entrar no modo “inativo”...

  • Page 130: Painel De Controle Da Unidade De Impressão

    Operação direta Painel de controle da unidade de impressão Tecla Enter Pressione para entrar no modo Menu ou para ativar uma nova configuração. Teclas +/– Pressione para acessar as opções do menu. Tecla Back (Voltar) Pressione para cancelar a seleção ou sair do item do menu.

  • Page 131: Colocação De Documentos Para Escanear

    Operação direta Colocação de documentos para escanear Colocação de documentos Alimentação automática de documentos • Até 50 folhas de papel de 75 g/ (20 lb.) • Sem grampos, clipes ou bordas irregulares. • Tamanho do documento: – mín. 4,13" x 5,8" (105 x 148 mm) –...

  • Page 132: Copiar

    Operação direta Copiar Para obter mais informações, consulte o administrador do sistema ou o Manual do Usuário fornecido com o sistema. Importante O parâmetro padrão do sistema é o modo Cópia e o tecla C fica iluminado. Se não estiver, pressione a tecla C Uso das configurações padrão 1.
  • Page 133 Operação direta Copiar Configurações de cópia As configurações padrão estão identificadas em negrito itálico. Speed (Rapidez), Text Quality (Texto), Photo (Foto). [Qualidade] Configura o modo de impressão que produzirá os melhores resultados. Ex./, se o documento a tiver muitas imagens, mude esta configuração para [Photo] (Foto).

  • Page 134: Escanear

    Operação direta Escanear Opções de escaneamento • Escanear para e-mail • Escanear para servidor de arquivos Nota Estas instruções partem da pressuposição de que todos os dados básicos necessários (por ex.: endereços de e-mail) já estão programados no sistema. Escanear para e-mail 1.
  • Page 135 Operação direta Escanear (cont.) Configurações adicionais para escanear As configurações padrão estão identificadas em negrito itálico. O nome do arquivo do Attachment documento digitalizado (Anexo) Define o que aparecerá no From (De) campo "From" (De) no e-mail. Configure o endereço para Reply To o qual o destinatário deve Address...

  • Page 136: Fax

    Operação direta O sistema tem vários modos de fax, incluindo • Operações básicas de fax (veja a seguir) • Envio de fax pré-programado (consulte na página 137) • Envio de fax com alimentação manual (consulte na página 138) • Recepção de consulta de fax (consulte na página 138) •...
  • Page 137 Operação direta Fax (cont.) Funções avançadas As configurações padrão estão identificadas em negrito itálico. Standard (Padrão), Fine Quality (Fina), ExtraFine (Extra [Qualidade] Fina), Photo (foto) Mude a configuração para otimizar a imagem. -2, -1, 0, 1, 2 Density Aumenta ou diminui a (Densidade) densidade da impressão.
  • Page 138 Operação direta Fax (cont.) Envio de fax com alimentação manual Se precisar enviar vários conjuntos de documentos a partir do alimentador automático de documentos ou do vidro do escâner, ative a opção "Manual Feed" (Alimentação manual): 1. Coloque o documento (consulte na página 131).
  • Page 139 Operação direta Fax (cont.) Retransmissão de faxes É possível enviar um fax para vários locais ao mesmo tempo. 1. Coloque o documento (see página 131). 2. Pressione a tecla F 3. Digite o primeiro número de fax do destinatário. Consulte “Digite o número de fax do destinatário:”...

  • Page 140: Impressão Duplex

    Impressão duplex (impressão nos dois lados do papel) A impressão duplex requer que a unidade duplex (N/P OKI 43347501) esteja instalada. Borda longa x Borda curta Borda longa Borda curta Especificações Gramatura do papel 20 a 32 lb. US Bond (75 a 120 g/m Nota Se o papel de 20 ou 24 lb.

  • Page 141: Eliminação De Atolamentos De Papel

    Eliminação de atolamentos de papel Encravamento de Scanner (ADF) Se um pedaço considerável da folha de papel estiver para fora da MFP, basta segurar a folha e puxá-la com cuidado para retirá-la totalmente. Se não se soltar com facilidade, ou se estiver muito para fora: Português •...

  • Page 142: Na Impressora

    Eliminação de atolamentos de papel Na impressora Em geral Quando as palavras "Paper jam" (Atolamento de papel) forem exibidas no display, há papel atolado na parte da impressora da unidade. Pode ser que haja mais de uma folha na impressora, dependendo do local onde o papel está...
  • Page 143 Eliminação de atolamentos de papel Na impressora (cont.) 1. Se um pedaço considerável da folha de papel estiver para fora da impressora, basta segurar a folha e puxá-la com cuidado para retirá-la totalmente. Se a folha não sair com facilidade, deixe-a onde está...
  • Page 144 Eliminação de atolamentos de papel Na impressora (cont.) 4. Retire todos os quatro cilindros OPC/cartuchos de toner da impressora e coloque-os em uma superfície plana. 5. Cubra as unidades do cilindro OPC para protegê-las da luz direta. 6. Retire com cuidado todas as folhas de papel atoladas.
  • Page 145 Eliminação de atolamentos de papel Na impressora (cont.) 8. Se for difícil remover a folha: a. Abaixe o escaninho de saída traseiro. b. Acesse e empurre a alavanca de liberação da unidade fusora (dentro da unidade - consulte a etapa anterior) e puxe a folha para fora por trás da unidade.
  • Page 146 Eliminação de atolamentos de papel Na impressora (cont.) 10. Abaixe a tampa da impressora para proteger os cilindros OPC da luz, mas não a feche. 11. Se o MFP tiver uma unidade duplex instalada: a. Pressione o botão de abertura e abra a tampa.
  • Page 147 Eliminação de atolamentos de papel Na impressora (cont.) 12. Levante a alavanca de liberação e abra a tampa frontal. 13. Remova todo o papel atolado. 14. Feche a tampa frontal. 15. Puxe a bandeja para papel para fora e retire todo o papel atolado.
  • Page 148 Eliminação de atolamentos de papel Na impressora (cont.) 17. Feche a tampa e pressione-a para baixo para travá-la. 18. Abaixe com cuidado o escâner até chegar à sua posição normal. Português •...

  • Page 149: Bandeja 1

    Bandeja 1 Especificações da mídia de impressão Faixa de 17 a 32 lb. US Bond (64 a 120 g/m gramatura Tamanhos Tamanhos padrão: Letter (Carta), Legal-14 (Ofício 14), Legal-13.5, (Ofício 13.5), Legal-13 (Ofício 13), A4, A5, A6, B5, Executive (Executivo) Tamanhos personalizados: Mín.

  • Page 150: Bandeja Multiusos [Mpt]

    Bandeja multiusos [MPT] Especificações da mídia de impressão Faixa de gramatura Tamanhos Tipos Capacidade Colocação da mídia de impressão na unidade Nota Use a saída traseira (percurso reto) para papéis espessos, envelopes e etiquetas. Consulte na página 152. 20 a 54 lb. US Bond (42 a 110 lb. Index, 75 a 199 g/m Tamanhos padrão: Letter (Carta), Legal-14 (Ofício 14), Legal-13.5, (Ofício 13.5), Legal-13 (Ofício 13), A4, A5, A6, B5, Executive (Executivo), C5, DL, COM-9, COM-10, Monarch...
  • Page 151 Bandeja multiusos [MPT] (cont.) 6. Pressione a trava azul da bandeja para dentro para soltar a plataforma do papel para que o papel seja levantado e preso no lugar Materiais de impressão especiais Papel timbrado • Para imprimir em um só lado, colocar com a face para cima e a borda superior inserida na impressora.

  • Page 152: Escaninhos De Saída

    Escaninhos de saída Escaninho de saída superior (Face para baixo) Esta é a escaninho normalmente usada. • Capacidade para papéis de até 47 lb. US Bond (176 g/m • Capacidade para 250 folhas de papel comum de 20-lb. US Bond (75 g/m²) •...

  • Page 153: Manutenção

    • Consulte um representante autorizado de vendas ou assistência técnica da Oki Data. Para se informar a respelto do revendedor mais próximo, ligue para 0800-11-55-77. Nota Use sempre cartuchos de toner Oki Data originais em seu sistema Português •...
  • Page 154 Manutenção Troca do cartucho de toner (cont.) Para trocar um cartucho de toner As próximas etapas mostram como trocar o cartucho de toner preto. O procedimento de troca dos demais cartuchos de toner coloridos é o mesmo. 1. Desligue a impressora! ATENÇÃO! A unidade fusora (atrás do toner ciano) pode estar QUENTE!.
  • Page 155 Manutenção Troca do cartucho de toner (cont.) 5. Puxe a alavanca colorida situada no lado direito do cartucho de toner no sentido da frente da impressora para fechar o cartucho. 6. Retire o cartucho de toner usado. Importante! Descarte os cartuchos de toner de acordo com as regulamentações locais! 7.
  • Page 156 Manutenção Troca do cartucho de toner (cont.) 10. Empurre a alavanca de travamento rumo à parte posterior da impressora o máximo que pude. 11. Use o limpador de lentes fornecido com os cartuchos de toner (ou um pano macio limpo) para limpar com cuidado o cabeçote de pentes LED.

  • Page 157: Limpeza Dos Roletes E Do Bloco Separador Do Aad

    Manutenção Limpeza dos roletes e do bloco separador do AAD Se os documentos não forem alimentados corretamente através do AAD, siga estes procedimentos de limpeza. 1. Umedeça um pano macio sem fiapos com álcool isopropílico (álcool comum). 2. Abra a tampa do ADA. 3.

  • Page 158: Limpeza Do Vidro Do Aad

    Manutenção Limpeza do vidro do AAD Para maximizar a qualidade da imagem e o desempenho, limpe o vidro periodicamente para remover a poeira ou partículas de toner. 1. Abra a tampa dos documentos. 2. Umedeça um pano macio limpo com álcool isopropílico (95%). 3.

  • Page 159: Troca Do Bloco Separador Do Aad

    Manutenção Troca do bloco separador do AAD Depois de escanear aproximadamente 100.000 páginas pelo AAD, o módulo do bloco separador pode sofrer desgaste e causar problemas de alimentação. Nota Um bloco separador do AAD de reposição é incluído com a unidade. Fica armazenado atrás de uma cobertura articulada (1) atrás da unidade: Para obter mais blocos...

  • Page 160: Mensagens De Erro

    Mensagens de erro Cartuchos de toner & Atolamentos de papel Algumas das mensagens de erro mais comuns estão descritas abaixo. Sobre outras mensagens de erro, consulte o Manual Eletrônico do Usuário. Cartuchos de toner XXX TONER EMPTY XXX TONER VAZIO Troque o cartucho de toner correspondente à...
  • Page 161 Mensagens de erro (cont.) Cilindros OPC Cilindros OPC REPLACE IMAGE DRUM EEE: XXX DRUM LIFE TROCAR O CILINDRO OPC EEE: XXX VIDA ÚTIL DO CILINDRO O cilindro OPC da cor indicada está chegando ao fim de sua vida útil. • EEE = 350: Cilindro amarelo •...
  • Page 162 Mensagens de erro (cont.) E-Mail E-Mail MAILBOX UNAVAILABLE CHECK “TO” ADDRESS CAIXA DE CORREIO INDISPONÍVEL VERIFICAR ENDEREÇO "TO" (PARA) A ação de e-mail solicitada não foi executada porque o endereço do destinatário não foi encontrado. Corrija o endereço do destinatário e tente novamente.
  • Page 163 Mensagens de erro (cont.) Bandejas para mídia de impressão Bandeja 1, Bandeja 2 (opcional), Bandeja MF LOAD SSS EEE:YYY EMPTY CARREGAR SSS EEE:YYY VAZIA A solicitação de impressão foi enviada a uma bandeja vazia. Coloque mídia do tamanho SSS na bandeja. •...
  • Page 164 Mensagens de erro (cont.) Escanear para servidor de arquivos Escanear para servidor de arquivos FTP LOGIN ERROR CHECK LOGIN NAME ERRO DE LOGIN FTP VERIFIQUE O NOME DE INÍCIO DE SESSÃO Verifique o nome de início de sessão e tente novamente. Se continuar a ter problemas, consulte o administrador do sistema.
  • Page 165 Mensagens de erro (cont.) Tampas da impressora Tampas da impressora CLOSE COVER EEE: COVER OPEN FECHE A TAMPA EEE: TAMPA ABERTA • EEE = 310: Tampa superior • EEE = 311: Tampa frontal Se a mensagem continuar a ser exibida, ligue para a assistência técnica local.
  • Page 166 Mensagens de erro (cont.) Genéricos Genéricos TURN OFF SCNER TURN ON AGAIN DESLIGUE O ESCÂNER LIGUE-O NOVAMENTE Desligue a unidade, e ligue-a novamente. Se a mensagem continuar a ser exibida, ligue para a assistência técnica local. ADD MORE MEMORY 420: MEMORY OVERFLOW ADICIONE MAIS MEMÓRIA 420: ESTOURO DA MEMÓRIA O volume de dados no arquivo sendo...

  • Page 167: Assistência Técnica E Suporte167

    – e muito mais! • Ligar para 1-800-654-3282 [1-800-OKIDATA)(apenas nos EUA e Canadá). OKI é uma marca registrada da Oki Electric Industry Company, Ltd. AMEX é marca registrada da American Express Co. MasterCard é uma marca registrada da MasterCard International, Inc.

This manual is also suitable for:

C5550nmfp

Table of Contents
