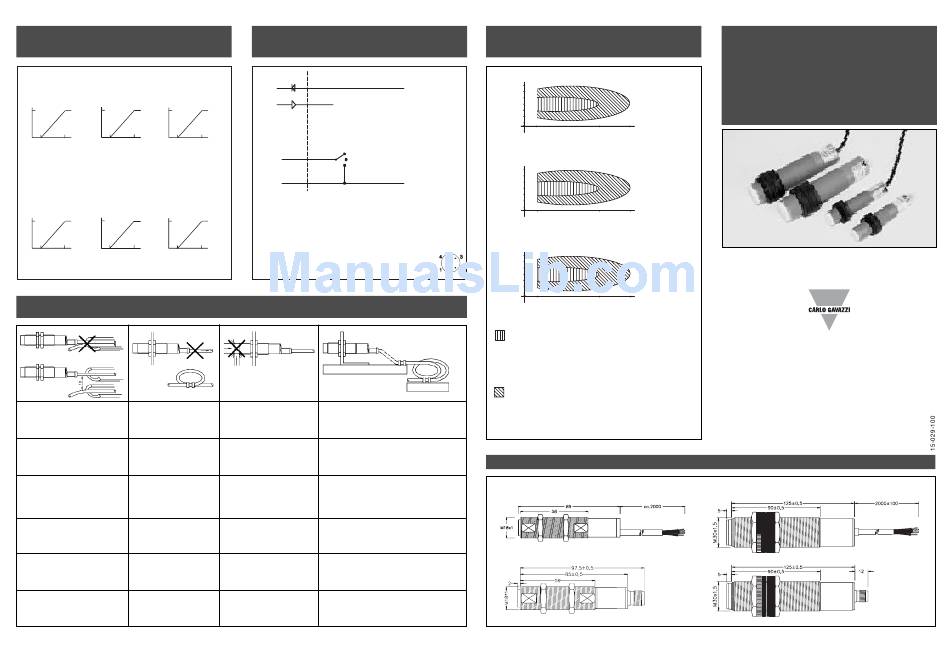

CARLO GAVAZZI UA 18 CLD User Manual

Output Curves

/ Ausgangs-Kurven /
Courbes de sortie / Curvas de salida / Curve di uscita /
Udgangskurver
Voltage output
/ Spannungsausgang / Sortie tension / Salida de tensión /
Uscita di tensione / Udgangs-spænding
V V V
10
10 10
0 100 600 0 300 2500
0 200 1500
UA 18 CLD 06 UA 18 CLD 15 UA 30 CLD 25
Current output
/ Stromausgang / Sortie courant / Salida de intensidad /
Uscita di corrente / Udgangsstrøm
mA
mA mA
20 20
20
4 100 600 4 300 2500
4 200 1500
UA 18 CLD 06 UA 18 CLD 15 UA 30 CLD 25

Installation Hints

/ Installationshinweise / Conseils d'Installation / Normas de Instalación /
Consigli per l'Installazione / Installationsråd og -vink
To avoid interference from inductive volt- Relief of cable strain
age/ current peaks, separate the prox.
switch power cables from any other The cable should not be pulled
power cables, e.g. motor, contactor or
solenoid cables
Um Störungen durch induktive Spannungs- Schutz vor Überdehnung des
/Stromspitzen zu vermeiden, Kabel der Kabels
Näherungsschalter getrennt von anderen
Nicht am Kabel ziehen
stromführenden Kabeln halten
Pour éviter les interférences issues des pics de Tension des câbles
tension et/ou des courants inductifs, veiller à
toujours faire cheminer séparément les câbles
Eviter toute contrainte en trac-
d'alimentation des détecteurs de proximité et les
tion du câble
câbles d'alimentation des moteurs, contacts ou
solénoïdes
Para evitar interferencias de tensión Alivio de la tensión del cable
inductiva/ picos de intensidad se deben
No se debe tirar del cable
separar los cables del sensor del resto de
los cables de alimentación tales como
cables de motor, contactores o solenoides
Al fine di evitare interferenze di tipo elet- Posizione del cavo
trico, separare i cavi di alimentazione del
sensore di prossimità dai cavi di potenza
Il cavo non deve essere teso
For at undgå støjindflydelse fra induktive Aflastning af kabel
strøm-/spændingsspidser skal aftasterk-
Der bør ikke trækkes i kablet
ablet adskilles fra andre kraftkabler, f.eks.
fra motorer, transformatorer og magnet-
ventiler

Wiring Diagram

/ Schaltbild / Schéma de Câblage /
Diagrama de Conexiones / Collegamenti Elettrici /
Forbindelsesdiagram
1 BN
4 BK
Analogue Output
Enable (not connected)
2 PI
Synchronisation to other sensors
Inhibit
3 BL
Analogue Output
/ Analogausgang / Sortie analogique / Salida analógica / Uscita analogica /
Analog udgang
Enable (not connected)
/ Aktivierung (nicht verbunden) / Activation (non raccordé) /
Activar (no conectado) / Attivare (non connesso) / Aktivering (ikke forbundet)
Synchronisation to other sensors
/ Synchronisation mit weiteren Sensoren /
Synchronisation sur tous les autres capteurs / Sincronización con otros sensores / Sincronizzazione
con altri sensori / Synkronisering med andre aftastere
Inhibit
/ Sperrung / Désactivation / Inhibir / Disattivare / Spærring
BN Brown / Braun / Marron / Morrón / Marrone / Brun
BK Black / Schwarz / Noir / Negro / Nero / Sort
PI Pink / Rosa / Rose / Rosa / Rosa / Lyserød
BL Blue / Blau / Bleu / Azul / Blu / Blå
Protection of the sensing face Switch mounted on mobile carrier
A proximity switch should not Any repetitive flexing of the cable should be avoided
serve as mechanical stop
Schutz der Sensorfläche des Schalters Mobiler Näherungsschalter
Näherungsschalter nicht als mecha- Wiederholtes Biegen des Kabels vermeiden
nischen Anschlag verwenden
Protection de la face de détection du Détecteur monté sur support mobile
détecteur
Ne jamais utiliser un détecteur de Eviter toute répétition de courbure dans le
proximité en tant que butée cheminement du câble
mécanique
Protección de la cara de detección Conector montado sobre portadora móvil
Un sensor de proximidad nunca Evitar doblar el cable repetidas veces
debe funcionar como tope mecánico
Protezione della parte sensibile del Sensore installato su pedana mobile
sensore
I sensori di prossimità non devono Evitare qualsiasi flessione ripetuta del cavo
essere usati per bloccaggi meccanici
Beskyttelse af følerens tasteflade Aftaster monteret på bevægeligt underlag
En aftaster bør ikke anvendes Gentagne bøjninger af kablet bør undgås
som mekanisk stop

Detection Range

/ Erfassungsbereich /
Distance de détection / Distancia de detección /
Distanza di attivazione / Tasteafstand
+24 VDC
+100
-100
100
mm
+100
0
-100
200
mm
+110
-110
300
mm
Guaranteed detection of a target 100 x 100 mm
Garantierte Erfassung eines Objektes mit den Abmessungen 100 x 100 mm
Détection garantie d'une cible de 100 x 100 mm
Detección garantizada de un objeto de 100 x 100 mm
Rilevazione garantita di un obbiettivo 100 x 100 mm
Garanteret aftastning af et emne på 100 x 100 mm
Possible detection of a large target
Mögliche Erfassung eines großen Objektes
Détection possible d'une grande cible
Detección posible de un objeto grande
Possibile rilevamento di un grande obbiettivo
Mulig aftastning af et stort emne

Dimensions

/ Abmessungen / Dimensions / Dimensiones / Dimensioni / Dimensioner
M18
Ultraschall / Capteur ultrasonique / Ultrasonidos /
Sensori ad ultrasuoni / Ultrasonisk
Diffuse, Analogue Output
UA 18 CLD 06 Abstandssensor, analoger Ausgang / Direct-objet,
sortie analogique / Detección directa, Salida
analógica / A riflessione diretta, uscita analogica /
600 mm
UA 18 CLD 15
1500
mm
UA 30 CLD 25
Bedienungsanleitung / Manuel de l'utilisateur / Manual
del Usuario / Manuale d'istruzione / Brugervejledning
2500
mm
