Walker Edison BRSPDB Manual

Walker Edison BRSPDB Manual

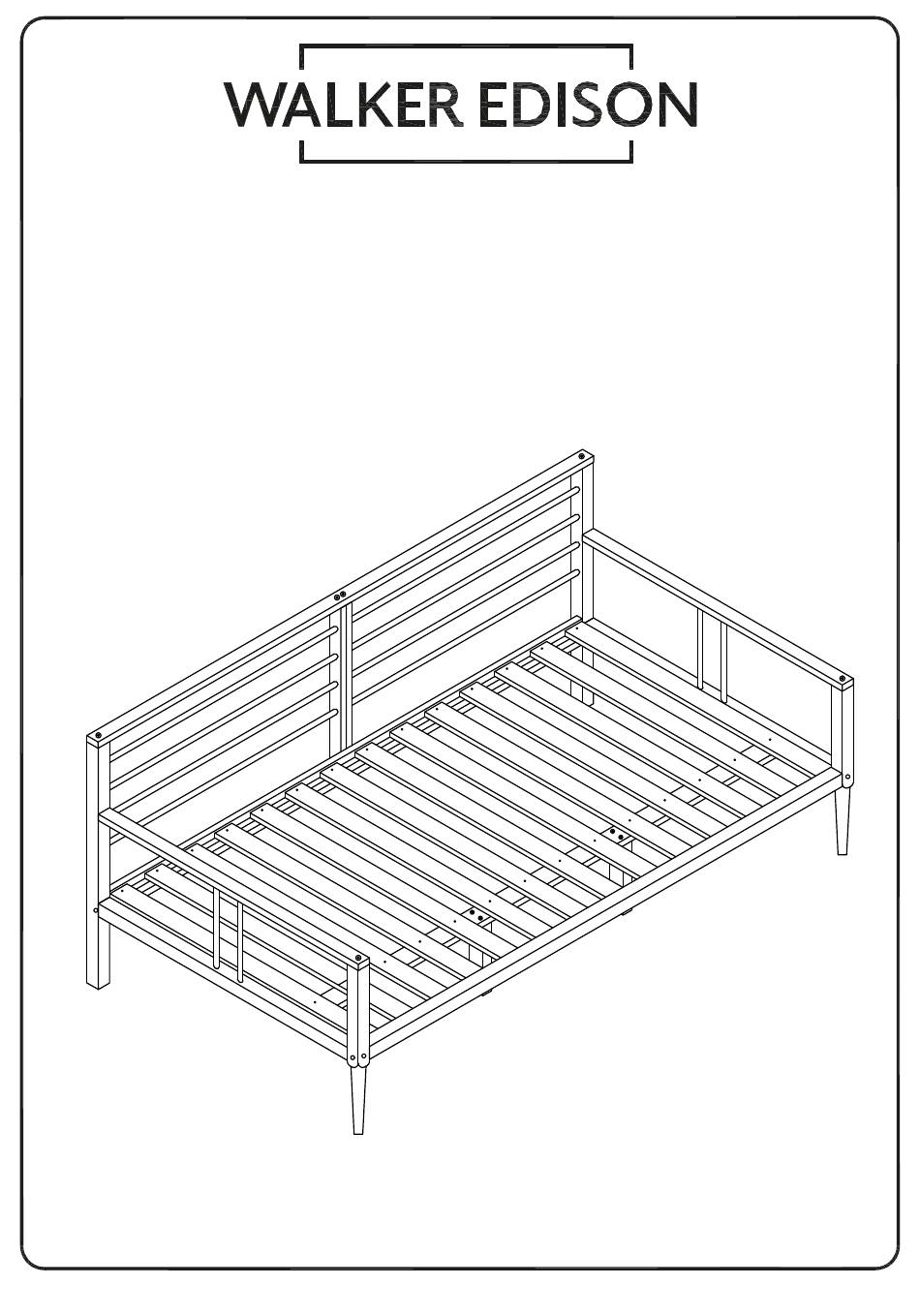

Solid wood spindle daybed
Hide thumbs Also See for BRSPDB:

Advertisement

Quick Links

Download this manual
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com
Copyright
2024byWalkerEdisonFurnitureCo.,LLC.All rights reserved.
©
Solid Wood Spindle
Daybed
SKU# BRSPDB
LOT:
AAYYWW-XXX
TM
Revised 04/2025-V6
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the BRSPDB and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison BRSPDB

Summary of Contents for Walker Edison BRSPDB

  • Page 1 Solid Wood Spindle Daybed SKU# BRSPDB LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Revised 04/2025-V6 Copyright 2024byWalkerEdisonFurnitureCo.,LLC.All rights reserved. ©...
  • Page 2 Time to get started Set up a clean and soft workplace to avoid damage during assembly. You can use the box and internal protections as a cover. It also helps to double-check if you have got all the pieces and parts before diving into the assembly.
  • Page 3 Parts List Part Number Description Part Number Description Quantity Quantity Back left leg Front rail Back right leg Left rear rail Front left leg Right rear rail Front right leg Spindle Back Top rail Bottom Rail Top side rail Center support Side Spindle Center Foot Back rail...
  • Page 4 Hardware List Wooden Dowel 8x40mm 7,0x60mm Bolt 7,0x90mm Bolt 3,5x20mm Screw Metal Plate Connector 3,5x30mm Screw Hex key 73mm Spacer The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Insert Wooden dowels (A) into Bottom Rail (5), Back Rail (9) and Front Rail (10). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket. This helps prevent any accidental scratches and keeps your furniture in top shape!
  • Page 6 Step 2 Connect Back Left Leg (1) and Front Left Leg (3) to Bottom Rail (5). Do the same to Back Right Leg (2) and Front Right Leg (4). After that attach it using Bolt (C ) and Hex Key (G).
  • Page 7 Step 3 Join Side Spindle (8) to Bottom Rail (5) using Screw (F) and a Phillips head screwdriver.
  • Page 8 Step 4 Attach Back Left Leg (1) to Top Side Rail (7) using Bolt (C ) and Hex key (G).
  • Page 9 Step 5 Repeat the previous step to attach the other side.
  • Page 10 Step 6 Secure Side Spindle (8) to Top Side Rail (7) using Screw (F) and a Phillips screwdriver. Also attach Top Side Rail (7) to Front Left Leg (3) using Bolt (B)and Hex key (G).
  • Page 11 Step 7 Repeat the previous step on the other side.
  • Page 12 Step 8 Use Bolt (C) and Hex Key (G) to attach Back Rail (9) and Front Rail (10) to Back Left Foot (1) and Front Left Foot (3).
  • Page 13 Step 9 Repeat the previous step to attach the other side.
  • Page 14 Step 10 Now, let's assemble the Back Rails. Attach Spindle Back (13) to Left Rear Rail (11) using Screw (F) using Philips Head screwdriver.
  • Page 15 Step 11 Secure Spindle Back (13) to Right Rear Rail (12) using Screw (F) and a Philips screwdriver...
  • Page 16 Step 12 Connect Spindle Back (13) to Back Right Leg (2). Attach Right Rear Rail (12) to Back Rail (9) using Bolt (B) and Hex Key (G)
  • Page 17 Step 13 Repeat the previous step to attach the other side.
  • Page 18 Step 14 Join Top Rail (14) to Back Left Leg (1), Back Right Leg (2), Left Rear Rail (11) and Right Rear Rail (12), using Bolt (B) and Hex Key (G)
  • Page 19 Step 15 Attach Center Foot (16) to Center Support (15) using Bolt (B) and Hex key (G). Also secure Metal Plate Connector (E) to both ends of Center Support (15)from the bottom using Screw (D) and a Phillips screwdriver...
  • Page 20 Step 16 Position Center Support (15) on Bottom Rail (5) using the pre- drilled holes for Metal Plate Connector and attach using Screw (D) and a Phillips screwdriver...
  • Page 21 Step 17 Using the Spacer (I), place the Slats (17) along Back Rail (9) and Front Rail (10). Secure Slats (17) to Back Rail (9), Front Rail (10) and Center support (15) using Screw (F) and a Phillips screwdriver...
  • Page 22 You did it! Enjoy your new Daybed! Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 23 ce t Call us at We are available to help Monday -Thursday 8am-5pm, 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 25 Solid Wood Spindle Daybed SKU# BRSPDB Pour usage résidentiel seulement Visite notre site Web pour obtenir les instructions les plus récentes, des conseils d'assemblage, signaler des dommages ou commander des pièces. www.walkeredison.com Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas.
  • Page 26 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 27 Liste de pièces / Lista de piezas Nombre de pièces Description Quantité Número de pieza Descripción Cantidad Pied arrière gauche Barre avant Pie trasero izquierdo Travesaño delantero Barre arrière gauche Pied arrière droite Travesaño trasero izquierdo Pie trasero derecho Pied avant gauche Barre arrière droit Pie delantero izquierdo Travesaño trasero derecho...
  • Page 28 Liste de composants / Lista de hardware Parte Tamanho Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville 8x40mm Espiga Boulon 7,0x60mm Perno Boulon 7,0x90mm Perno 3,5x20mm Tornillo Support Soporte 3,5x30mm Tornillo Clé hexagonale Llave hexagonal Bloc d'espace 73mm Bloque espacial...
  • Page 29 Étape / Paso 1 (FR) Insérez les chevilles en bois (A) dans le barre inférieur (5), barre arrière (9) et barre avant (10). (ES) Inserte las clavijas de madera (A) en el travesaño inferior (5), el travesaño trasero (9) y el travesaño delantero (10). Para mantener su producto con el mejor aspecto y sin arañazos, Pour que ton produit conserve...
  • Page 30 Étape / Paso 3 (FR) Connectez la spindle latérale (8) a barre inférieur (5) à l'aide de la vis (F) et d'un tournevis cruciforme. (ES) Una el spindle lateral (8) al travesaño inferior (5) usando el tornillo (F) y un destornillador Phillips.
  • Page 31 Étape / Paso 5 (FR) Répétez l’étape précédente pour fixer l’autre côté. (ES) Repita el paso anterior para unir el otro lado. Étape / Paso 6 (FR) Fixez l’spindle latéral (8) a barre latéral supérieur (7) à l'aide de la vis (F) et d'un tournevis cruciforme.
  • Page 32 Étape / Paso 7 (FR) Répétez l'étape précédente de l'autre côté (ES) Repita el paso anterior en el otro lado. Étape / Paso 8 (FR) Utilisez le boulon (C) et la clé hexagonale (G) pour fixer le barre arrière (9) et le barre avant (10) au pied arrière gauche (1) et au pied avant gauche (3).
  • Page 33 Étape / Paso 9 (FR) Répétez l’étape précédente pour fixer l’autre côté. (ES) Repita el paso anterior para unir el otro lado. Étape / Paso 10 (FR) Assemblons maintenant les barres arrière. Fixez le spindle arriére (13) a barre arrière gauche (11) à l'aide de la vis (F) et d'un tournevis cruciforme. (ES) Ahora, ensamblemos los travesaños traseros.
  • Page 34 Étape / Paso 11 (FR) Fixez l'spindle arrière (13) a barre arrière droit (12) à l'aide de la vis (F) et d'un tournevis cruciforme (ES) Asegure el spindle trasero (13) al travesaño trasero derecho (12) usando el tornillo (F) y un destornillador Philips. Étape / Paso 12 (FR) Connectez le spindle arrière (13) au pied arrière droit (2).
  • Page 35 Étape / Paso 13 (FR) Répétez l'étape précédente pour fixer l'autre côté (ES) Repita el paso anterior para unir el otro lado. Étape / Paso 14 (FR) Reliez le barre supérieur (14) au pied arrière gauche (1), au pied arrière droit (2), a barre arrière gauche (11) et a barre arrière droit (12) à...
  • Page 36 Étape / Paso 15 (FR) Fixez le pied central (16) au support central (15) à l'aide du boulon (B) et de la clé Allen (G). Fixez également le connecteur de plaque métallique (E) aux deux extrémités du support central (15) par le bas à l'aide de la vis (D) et d'un tournevis cruciforme. (ES) Fije el pie central (16) al soporte central (15) con el perno (B) y la llave hexagonal (G).
  • Page 37 Étape / Paso 17 (FR) À l'aide de l'spacer (I), placez les lattes (17) le long des rails arrière (9) et avant (10). Fixez les lattes (17) aux barres arrière (9), avant (10) et au support central (15) à l'aide de la vis (F) et d'un tournevis cruciforme. (ES) Con el espaciador (I), coloque los listones (17) a lo largo del travesaño trasero (9) y el travesaño delantero (10).
  • Page 38 Tu as réussi ! Profite bien de ton nouveau Daybed ! ¡Lo lograste! ¡Disfruta de tu nueva daybed ! 200 lbs 90 kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles! Nos encantaría oírlo y verlo.
  • Page 39 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
