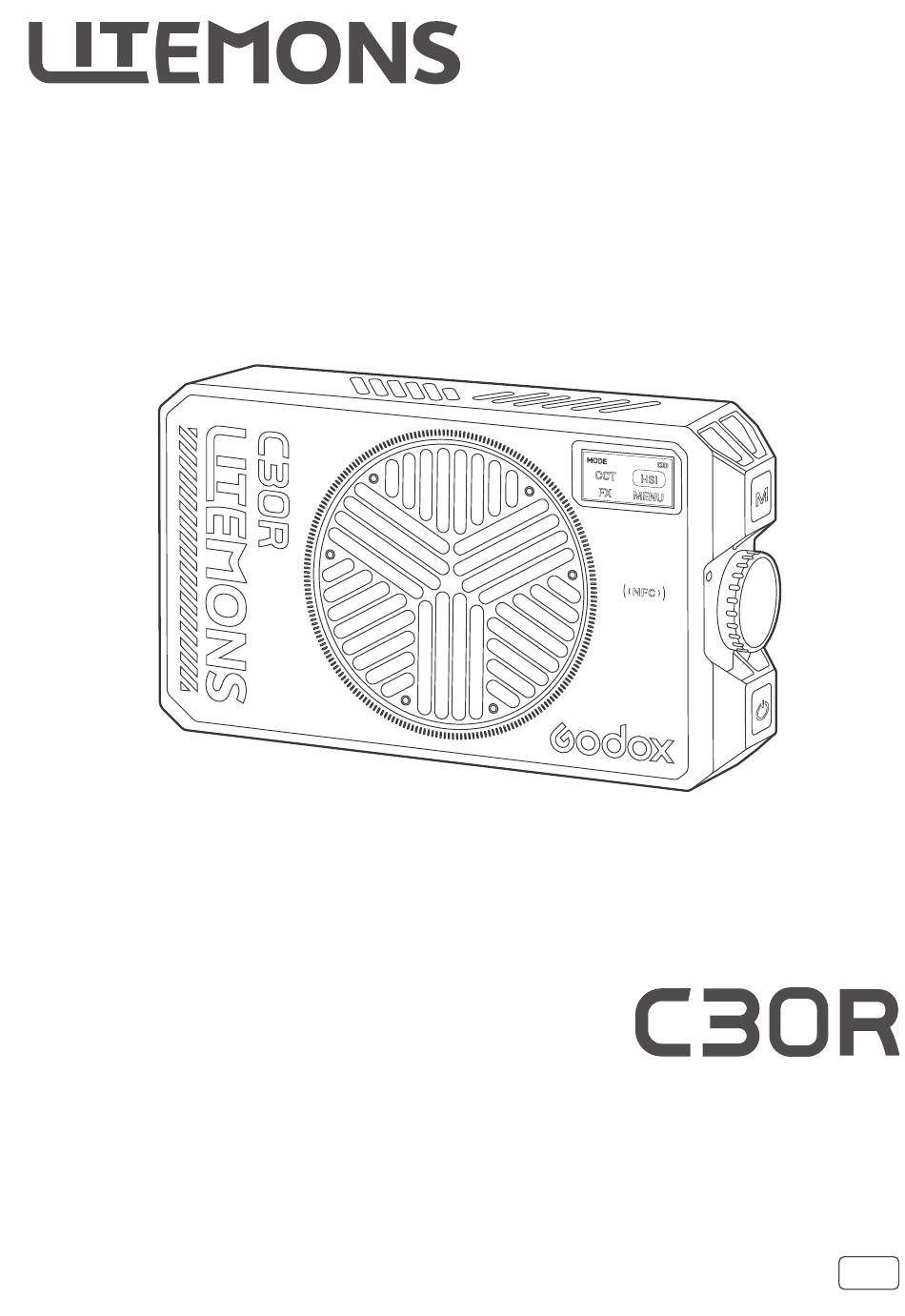

- Page 1 光小兽全彩 LED 摄影面板灯 Litemons Full Color LED Video Light Panel 使用手册 Instruction Manual...
- Page 2 重要安全须知与注意事项 使用前请务必完整阅读并理解产品说明书，严格遵循安全操作指南。未按规范操作可能导致 以下风险：人身伤亡、设备损坏或财产损失。 危险 本产品为摄影灯具，禁止儿童使用。当儿童靠近时，家长或陪护人必须密切监督，以免 • 儿童因碰撞灯具或私用灯具造成人身伤害。 • 本产品并非普通照明灯具，不可用于普通照明，任何有过眼部损伤或眼部敏感的人群均 应避免使用本灯具。灯具点亮时，任何情况下均禁止直视灯珠，应该在专业灯光师指导 下使用强光，任何情况下避免长时间处于强光环境，如引起眼睛不适，请及时关闭灯具， 暂停使用，及时就医。 • 灯具点亮时，必须小心使用，禁止接触高温部件，如 LED 灯珠，避免造成灼伤。 禁止使用损坏的产品。产品在使用过程中，因跌落、受到挤压或遭受强烈冲击而造成外 • 壳破裂，请勿继续使用，以免因接触到内部电子元件而受到电击伤害。 • 请勿私自拆卸产品，如产品出现故障，须由本公司或授权的维修人员进行检查维修。如 灯珠损坏或因热变形，应停止使用，并及时联系制造商、服务代理商维修灯珠，以免发 生意外。 • 请勿在易爆环境中（酒精、汽油等易燃挥发性溶剂或甲烷、乙烷等气体附近）使用和存 放本产品。 • 产品在运行期间和运行后，灯头与用户、其他人员、热敏和可燃材料之间的距离必须随 时保持至少 1 米以上。 警告 • 部分产品无防水性能，此类产品请让其保持干燥，禁止浸入水中或其他液体中，安装时 需在干燥且通风处，避免在雨天、潮湿、多尘或过热环境下使用。请勿将任何物体置于 灯具上或使液体流入灯具内部，以免发生意外。 • 不能阻挡、覆盖产品散热口。 • 使用后，产品完全冷切后才能包装。 •...
- Page 3 小心 • 使用产品前，必须拆除所有运输包装材料和保护装置。 • 不使用产品时，请及时关机和停止供电。 • 请务必经常清洁灯珠玻璃并使其保持干净，玻璃如粘上蚊虫尸体或深色有机物污渍，可 能引起玻璃炸裂。清洁本产品时，请勿用湿布擦拭，请用干燥的软布擦拭产品污垢。 • 安全说明依据本厂严格测试制定，产品设计和规格如有变更，恕不另行通知。客户可以 登录神牛官网查看最新的电子版说明，了解产品最新资讯。 请勿直视光源 前言 感谢您购买神牛产品！ 神牛全新推出全彩 LED 摄影面板灯 C30R，内置彩光调节，拓宽 1800K-10000K 色温，14 类 FX 特效，是一款外观精巧的口袋式 LED 补光灯；适用于漫展拍摄，机头补光，美食探店， Vlog 补光等场景。...
- Page 4 部件名称 1. 灯珠 2.1/4 ＂螺孔 3. USB-C 接口 4. 开关按键 5. 调节旋钮 （旋转 / 短按） 6. 模式按键 7. 显示屏 8. NFC 感应区 物品清单 灯体 × 1 充电线 × 1 磁吸菲涅尔透镜 硅胶柔光罩 说明书 ×1 MF01× 1 × 1...
- Page 5 温馨提示：说明书中线图均为示意图，仅供参考。 由于产品不断更迭与升级，产品实物与线图可能存在差异，请以实物为准。 另购附件 硅胶半球柔光罩 Do01、扩散板 MD01 安装方法 支架： 1/4 ＂螺孔对准另购支架上的螺丝，顺时针旋转锁紧即可。 磁吸附件： 将磁吸附件吸附于灯珠面即可。 电源管理 开机： 长按开关按键显示屏出现 < > 后旋转调节旋钮进入主界面。 关机： 再次长按开关按键，显示屏熄灭。 充电： 使用标配充电线插入灯体 USB-C 接口，接入电源后可进行充电。 模式 / 菜单设置 短按模式按键并旋转调节旋钮可选图中任意一种模 式，短按调节旋钮进入该模式的具体设置。通过旋 转调节旋钮选择参数组，选中后短按并旋转调节旋 钮设置该组参数值，设置完毕短按模式按键返回上 一级。 CCT 模式 选中 CCT 后短按调节旋钮进入该模式，可选亮度 / 色温 / 绿品。 亮度范围：0％～...
- Page 6 色相范围：0°～ 360° 饱和度范围：0% ～ 100% 特效模式 选中特效后短按调节旋钮进入该模式，可选以下 14 类特效， 短按调节旋钮进入某一类特效的具体设置。 光效 亮度 类型 色温 / 色相 速度 其他 1800K-10000K 模式： 闪光灯 / 镁光灯 闪光灯 1-100 CCT/HSI /0-360° 触发： 自动 / 手动 闪烁次数： 随机 /1-10 × × 雷闪电 1800K-10000K 频率： 随机 /2-20 触发：...
- Page 7 菜单设置 选中菜单后短按调节旋钮进入设置，旋转并短按 调节旋钮可进入以下任意一项的设置，设置完毕 短按模式按键返回上一级。 蓝牙 短按调节旋钮进入蓝牙，通过短按并旋转调节旋钮 设置开启或关闭，如需重置，旋转调节旋钮到重置 栏，短按调节旋钮选择取消或确定，选定后短按调 关 节旋钮完成设置；下方查看蓝牙 MAC 码，方便查 找灯具。 防误触 短按调节旋钮进入防误触，通过旋转调节旋钮选择 开机方式，选定后短按调节旋钮完成设置。 关闭：长按开关按键进入主界面 开启：长按开关按键后旋转调节旋钮进入主界面 过热保护 短按调节旋钮进入过热保护，通过旋转调节旋钮选 择触发过热保护后的灯具状态，选定后短按调节旋 钮完成设置。 降低最大功率：灯具亮度自动降低且无法增加，待 温度下降后可手动增加。 灭灯：灯具亮度自动关闭，待温度下降后自动恢复。...
- Page 8 风扇 短按调节旋钮进入风扇，通过旋转调节旋钮可选静 音 / 自动 / 中速 / 高速，选定后短按调节旋钮完成 设置。 语言 短按调节旋钮进入语言，通过旋转调节旋钮可选简 体中文 /English，选定后短按调节旋钮完成设置。 版本与升级 短按调节旋钮进入版本与升级，此界面可查看升级 提示。 “Godox Light”app 固件升级 手机中打开 Godox Light，进入其中一个场景，点 击 +（添加设备），设备添加完成后，点击 < > 延伸出多项设置，再选择固件升级即可。...
- Page 9 备的基础信息。 V1.00 NFC 加灯 通过手机 NFC 功能与灯具 NFC 芯片相互通信后完成快速添加灯具到【Godox light】App 中。 1、前置条件：灯具支持 NFC 添加、 【Godox light】App 版本 V3.2.4 以上、手机开启蓝牙和 NFC 功能。 2、 使用方法：前置条件成立情况下， 打开 【Godox light】 进入对应场景中， 点击 【+】 选择 【NFC 加灯】功能，进入【NFC 添加设备】页面将手机 NFC 感应区靠近灯具感应区即可完成加灯， 支持多灯添加。 注意：Android 系统直接靠近感应加灯，iOS 需点击右上角（ ）图标后出现弹窗感应加灯。...
- Page 10 照度数据 色温 测试条件 照度单位 0.5m 1020 裸灯 1390 1800K 搭配磁吸菲涅尔透镜 MF01 搭配硅胶柔光罩 3320 裸灯 4520 1170 2800K 搭配磁吸菲涅尔透镜 MF01 1840 搭配硅胶柔光罩 3310 裸灯 4580 1170 3200K 搭配磁吸菲涅尔透镜 MF01 1840 搭配硅胶柔光罩 3470 裸灯 4830 1230 4300K 搭配磁吸菲涅尔透镜 MF01 1940 搭配硅胶柔光罩 3700 裸灯...
- Page 11 色温 测试条件 照度单位 0.5m 3720 裸灯 5190 1350 8500K 搭配磁吸菲涅尔透镜 MF01 2070 搭配硅胶柔光罩 3490 裸灯 4920 1270 10000K 搭配磁吸菲涅尔透镜 MF01 1940 搭配硅胶柔光罩 裸灯 R 红光 搭配磁吸菲涅尔透镜 MF01 搭配硅胶柔光罩 1240 裸灯 1740 搭配磁吸菲涅尔透镜 MF01 G 绿光 搭配硅胶柔光罩 裸灯 搭配磁吸菲涅尔透镜 MF01 B 蓝光 搭配硅胶柔光罩...
- Page 12 规格参数 C30R 型号 DC7.2V,3400mAh,24.48Wh 充电时长≈ 2 小时 30 分钟 锂电池 使用时长≈ 43 分钟 （100% 亮度） USB-C 接口 输入：5V 3A, 9V 3A, 12V 3A 调光范围 0% ～ 100% 色温范围 1800K ～ 10000K 绿品范围 -50% ～ 50% FX 光效 14 类 ≈ 96 TLCI ≈...
-
Page 13: Import Ant Safety Instructions And Precautions
Import ant Safety Instructions and Precautions Carefully read and fully understand the instruction manual before use and strictly follow the safety instructions. Failure to do so may result in death, serious injury, damage to the product, or other propert y damage. Danger Professional lighting fi... - Page 14 Customers can view the latest electronic instruction manuals on the official website of Godox and learn about the latest product information. Do not stare at the operating light source.
-
Page 15: Name Of Parts
Name of Parts 1. Light Beads 2. 1/4” Screw Hole 3. USB-C Port 4. Power Switch Button 5. Select Dial (Rotate/Press) 6. Mode Button 7. Display 8. NFC Sensing Area... -
Page 16: Separately Sold Accessories
What’s Inside Instruction Magnetic Diffusion Light Body Charging Cord Manual Fresnel Lens Dome × 1 × 1 × 1 MF01× 1 × 1 Note: Due to continuous updates and upgrades of the products, there may be differences between the actual products and the pictures. - Page 17 Mode/Menu Settings Press the mode button then rotate the select dial to choose among the following modes or menu, press the select dial to enter the corresponding setting interface. Rotate and press the select dial to adjust the parameters, then press the mode button to return to the previous interface.
- Page 18 Speed Others Eff ect Color CCT/HUE Mode Camera Flash 1800K-10000K Flash CCT/HSI 1-100 /Flash Bulb /0-360° Trigger Auto/Manual Times Random/1-10 Frequency Random / × × Lightning 1800K-10000K 2-20 Trigger Auto/Manual Random × × Ratio 30％ -90％ Cloudy /1-100 Broken 1800K-10000K ×...
-
Page 19: Menu Settings
MENU Settings Press the mode button to enter mode selection, rotate and press the select dial to enter the following menu settings, press the mode button can return to the previous interface. Bluetooth Press the select dial to enter Bluetooth interface, rotate and press the select dial to Bluetooth to turn it on or off. - Page 20 Press the select dial to enter upgrade interface to check the fi rmware upgrade instruction. “GODOX Light” app Firmware Upgrade Open Godox Light, enter a cert ain scene and click “+” to add a fi xture, then click < >to display more...
-
Page 21: Factory Reset
1. Preconditions:【Godox Light】app is V3.2.4 or above, Bluetooth function of smartphone is turned on. 2. Operation Instructions: subject to the fulfi llment of preconditions, turn on the 【Godox Light】 app and enter the corresponding scene, click 【+】 to select 【NFC Addition】... - Page 22 Illuminance Data Testing Condition Unit 0.5m 1020 Bare Light With Magnetic Fresnel Lens 1390 1800K MF01 With Diffusion Dome 3320 Bare Light With Magnetic Fresnel Lens 4520 1170 2800K MF01 1840 With Diffusion Dome 3310 Bare Light With Magnetic Fresnel Lens 4580 1170 3200K...
- Page 23 Testing Condition Unit 0.5m With Magnetic Fresnel Lens 5290 1370 MF01 6500K 2140 With Diff usion Dome 3720 Bare Light With Magnetic Fresnel Lens 5190 1350 8500K MF01 2070 With Diff usion Dome 3490 Bare Light With Magnetic Fresnel Lens 4920 1270 10000K...
-
Page 24: Technical Data
Technical Data C30R Model DC7.2V, 3400mAh, 24.48Wh Lithium Battery Charging Time ≈2h30min Battery Life ≈43min（100% DIM） USB-C Port Input: 5V 3A, 9V 3A, 12V 3A Brightness Range 0% ～ 100% CCT Range 1800K ～ 10000K GM Adjust -50% ～ 50% FX Modes ≈... -
Page 25: Declaration Of Conformity
Maximum EIRP Power : 5 dBm Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web link: https://www.godox.com/eu-declaration-of-conformity/... - Page 26 保修期 产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算， 购买日以购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系， 也可拨打神牛产品售后服务电话， 与我们联系， 由我们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可 获得保修。如您不能提供有效的保修卡，则在我们确认产品或部件属于保修范围的情况下， 也可以为您提供保修，但这不作为我们的义务。 不适用保修情況 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产品或部件超过相应保修期；②错误 或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当 插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由 非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别 信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的 故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故 障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或 保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程 中正常的脱色，磨损和消耗，不是保修范围内的故障。 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行： 类别 名称 保修期（月 ） 保修服务类型 部件 电路板 客户送修 无保修 其他 无 光效附件、各类线材或其他包装 神牛产品售后服务电话 0755-29609320-8062...
-
Page 27: Warranty
If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you cannot provide valid warranty card, we may offer you maintenance service once confi... - Page 28 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
- Page 29 Wechat Offi cial Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋 电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone,Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com Made in China...
