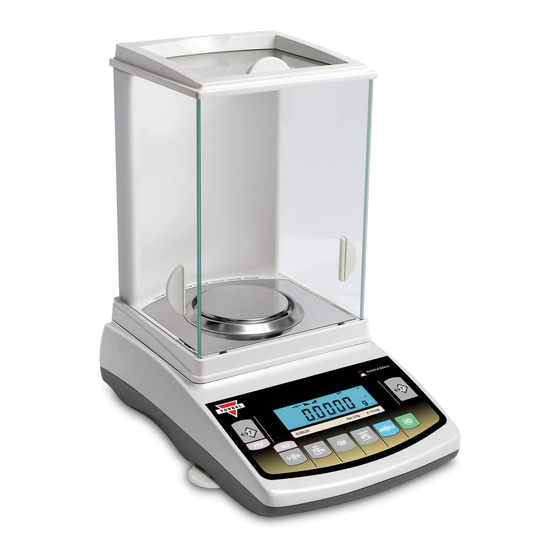

Torbal AGCN120 Instruction Manual
  1. Manuals
  2. Brands
  3. Torbal Manuals
  4. Scales
  5. AGCN120
  6. Instruction manual

Torbal AGCN120 Instruction Manual

Analytical balances
Hide thumbs
Table of Contents

Advertisement

Quick Links













Instruction Manual:
AGZN and AGCN Analytical Balances












Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AGCN120 and is the answer not in the manual?

Questions and answers

Related Manuals for Torbal AGCN120

Summary of Contents for Torbal AGCN120

  • Page 1                                             Instruction Manual:  AGZN and AGCN Analytical Balances   ...

  • Page 2: Table Of Contents

    Table of Contents  Chapter 1: Cautionary Notes and Warnings ..............................  1   Chapter 2: Specifications ...................................  3   Chapter 3: Parts Description ..................................  4   Chapter 4: Keys, Display Indicators and Commands  ..........................  5   Chapter 5: Unpacking the Scale and Getting Started ..........................  7   Chapter 6:  Main Menu  ....................................  9   Chapter 7: Calibration (CALIBR) ................................  1 0  7.1 Calibration ‐ Automatic Internal ..............................  1 0  7.2 Calibration ‐ External ..................................  1 1  Chapter 8: Units of Measure Selection (UNIT) ............................  1 2  Chapter 9: Mode Configuration (MMODE) ..............................  1 3  9.1 Animal Weighing Configuration  ..............................  1 4  9.2 Parts Counting Configuration ................................ ...

  • Page 3: Chapter 1: Cautionary Notes And Warnings

    Instruction Manual – AGZN / AGCN   Chapter 1: Cautionary Notes and Warnings   Important handling Cautions and Warnings Always handle your scale with care. Damage caused by improper handling is not covered under the scale’s warranty. Never drop or throw any articles onto the scale’s pan or onto any other parts of the unit!
  • Page 4   CAUTIONARY NOTES AND PRECAUTIONS Always handle your scale with care. The correct location and proper environment makes an important contribution to the accuracy of the weighing results of TORBAL precision scales. The optimum location for your scale: • Stable, vibration-free base as horizontal as possible •...

  • Page 5: Chapter 2: Specifications

    Instruction Manual – AGZN / AGCN   Chapter 2: Specifications   Model  AGZN120  AGZN220  AGCN120  AGCN220  Capacity  120g  220g  120g  220g  Readability (d)  0.0001g  Verification (e)  0.001 g  Repeatability (Standard Deviation)  0.0001g  Linearity  +/‐ 0.0002g  Tare Range  ‐120g  ‐220g  ‐120g  ‐220g  Stabilization time (typical)  < 3s  < 3s  No  Automatic Internal Calibration   Yes  Accuracy Class ...

  • Page 6: Chapter 3: Parts Description

    Instruction Manual – AGZN / AGCN   Chapter 3: Parts Description   1  Pan  2  Pan Base  3  Draft Ring  4  Weighing Chamber Base  5  Keypad  6  Adjustable Leveling Feet  7  Level Indicator  8  LCD Display  9  Weighing Chamber  10  AC Adapter Socket  11  Calibration and Service Switch  12  RS232 Serial Port  13   USB Port    12  4 ...

  • Page 7: Chapter 4: Keys, Display Indicators And Commands

    Instruction Manual – AGZN / AGCN   Chapter 4: Keys, Display Indicators and Commands       Key  Primary Function  Secondary Function  Power On/Off  ‐  Enter and YES (Accept) – Used to enter or accept  Tare – used to tare the weighing pan  commands  No (Reject) – Used to reject commands or change  Zero – used to zero the scale  values  Recall – In Totalizing this key is used to recall the  MENU Menu – used to access the main menu  Grand Total  Add/Start/Lock – In Totalizing (Manual) this key is  used to add a result to the total.  In Animal Weighing ...
  • Page 8 Instruction Manual – AGZN / AGCN   MODE Main Menu  Indicates Main Menu Functions.  The weighing result has stabilized and an accurate  Stability Indicator  reading may be taken.  In check weighing MIN indicates that the weighing  Minimum  result is below the selected under limit.  In check weighing MAX indicates that the weighing  Maximum  result is above the selected over limit.  In check weighing OK indicated that the weighing  Accept  result is between the selected limits and the result is  acceptable.  In totalizing this indicator signals that the displayed  TOTAL Total Result  result is a total sum.  In parts count this indicator shows that the result is a  Pieces  piece count  In percent weighing this indicator shows that the  Percent  result is a percentage.        Command or Abbreviation  Description  ‐ ‐ ‐ ‐ ‐ ‐  Taring or re‐zeroing in progress  CAL ...

  • Page 9: Chapter 5: Unpacking The Scale And Getting Started

    Instruction Manual – AGZN / AGCN   Chapter 5: Unpacking the Scale and Getting Started   1. Carefully remove the scale, pan, and all these components out of the packaging and place them on a stable base  where the scale will not be affected by any mechanical vibrations or air moments.     2. After removing the chamber base (4), draft ring (3), pan base (2) and the pan (1) from their packaging, carefully  install the chamber base (4) on the case of the balance as shown below. Once the chamber bases in place, install the  draft ring (3). Once components 4 and 3 are in place install the pan base onto the scale by placing it on the pan  support located in the middle of the scale. Once the pan base has been installed, carefully place the pan on the base  as shown below.  3. Once the pan has been installed, level the scale by adjusting the front feet (6) until the level indicator (5) shows the  “air bubble” is in the center position of the sight glass. The level indicator is located in the rear left side of the scale.              Correct Incorrect       7 ...
  • Page 10 Instruction Manual – AGZN / AGCN   4. After leveling the scale, you may plug the AC adaptor to the AC adaptor socket located in the rear of the scale.  5. When the AC adaptor is plugged into the wall outlet, the scale will automatically turn on, and go through its  initialization process.        Note – For Scales w/ Automatic Internal Calibration:  When the AC adapter is plugged into the wall outlet for the first time, the  scale will automatically and frequently initialize temperature calibration as the internal parts of the scale heat up. The scale will  display “WWAIT” when calibrating.  Once the internal temperature stabilizes, the scale will calibrate whenever the temperature  changes by 1 degree Celsius and at two‐hour intervals.  The scale loses internal temperature only when the unit is completely  unplugged from the wall electrical outlet. When the unit is turned off with the On/Off key, the scale goes into standby mode and  internal temperature is maintained.  WWAIT 6. To put the scale into standby mode, leave the AC adaptor plugged into both the scale and the wall outlet and press  the Power “OFF” button. The “OFF” indicator will light up in the upper left corner of the display signaling the scale is  in standby mode.            8   ...

  • Page 11: Chapter 6: Main Menu

    Instruction Manual – AGZN / AGCN   Chapter 6: Main Menu     The Main Menu is used to configure the scale and its weighing modes.  There are nine options within the Main Menu:   CALIB UNIT MMODE Ports ), Time/Date (SET TD) and Reset  Calibration ( ), Unit ( ), Mode ( ), AZSM (AUTO), GLP (GLP), Ports ( RESET ).  CALIB UNIT MMODE Ports AUTO   SET TD RESET     Note: Before entering the menu, complete and clear any active function by pressing the “CLR” key.         ...

  • Page 12: Chapter 7: Calibration (Calibr)

    Instruction Manual – AGZN / AGCN   Chapter 7: Calibration (CALIBR)   7.1 Calibration ‐ Automatic Internal (AGCN Models):  Automatic Internal Calibration Models: calibration is automatically performed every time the scale is turned ON or  initialized. Calibration is also performed every time the internal temperature of the scale changes by 1°C or at 2 hour  time intervals (whichever comes first).   When first plugged into the electrical wall outlet, temperature calibration will be performed regularly as the internal  temperature of the scale increases to its operating level. Once the temperature stabilizes temperature calibration will be  performed less frequently.   Calibration can be manually initialized by selecting the CAL START option from the main menu.   Function Options:  CAL Start    Force automatic internal calibration to begin.  ( START)   CAL External  (CAL E)  Override Internal Automatic Calibration with external calibration weight.  CAL Report  Print Calibration Report.  (report)  CAL Setup  Select calibration mass value lower than scale’s capacity. External Calibration  (setup)  not legal for trade models only.  ( CaL tmm)   CAL Time    Set automatic calibration frequency time interval. ...

  • Page 13: Calibration - External

    Instruction Manual – AGZN / AGCN   7.2 Calibration – External (AGZN Models):  External calibration can be performed with an external calibration weight equal to the scale’s capacity.    1. To start calibration, press the “MENU” key.  Select “Calib” by pressing the “T” key.  CALIB              2. Select “CAL start” by pressing the “T” key.  The scale will then begin to perform calibration.  start      3. Wait for the scale to tare.    taring           4. When prompted, load a calibration weight equal to the weight displayed on the  screen. (Calibration weight varies by model).  LOAD     5. Wait for the scale to calibrate.   WWAIT         ...

  • Page 14: Chapter 8: Units Of Measure Selection (Unit)

    Instruction Manual – AGZN / AGCN   Chapter 8: Units of Measure Selection (UNIT) Not Legal for Trade models only TORBAL AGZN/AGCN series scales can operate in nine different units of measure: grams (g), kilograms (kg), carats (ct),  pounds (lb), Newton (N), grains (gn), ounces (oz), ounces troy (oz‐t), and pennyweights (dwt).   GRAMMS KILO CARATS NEWWTON GRAINS POUNDS OUNCE T PENNY OUNCES   By factory default the scale is set to weigh in grams (g). To select a different unit, follow the steps below.  1. Press the “MENU” key.  Select “UNIT” by pressing the “T” key.  UNIT           ...

  • Page 15: Chapter 9: Mode Configuration (Mmode)

    Instruction Manual – AGZN / AGCN   Chapter 9: Mode Configuration (MMODE) Not Legal for Trade models only TORBAL AGZN/AGCN series scales can operate in six application modes: Animal Weighing (ANIMMAL), Parts Counting  (PARTS), Check Weighing (CHECK), Display Hold (DISPLAY), Percent Weighing (PERCENT), and Totalizing (TOTAL).     Before an application mode can be used, it must be enabled and configured. Once the application mode is enabled it will  be available for selection from the Function Menu.    ANIMMAL PARTS CHECK DISPLAY PERCENT TOTAL   density     WWEIGH By factory default the scale is in the weighing mode ( ). To enable other application modes, follow the steps  below.     ...

  • Page 16: Animal Weighing Configuration

    Instruction Manual – AGZN / AGCN   9.1 Animal Weighing Configuration  Animal weighing is used to weigh live animals and other dynamic loads. A choice of 3 different operating modes and 4  different weight integration periods ensures the user the best results in the least amount of time per measurement.   1. To enable Animal Weighing, select “ANIMMAL” in the Mode Menu by pressing “T” (YES) key.    ANIMMAL           2. Commands “An On” and “An OFF” will be displayed sequentially. To enable Animal Weighing, select “AN ON” with  the “T” key.  To disable Animal Weighing, select “AN OFF” with the “T” key.      AN ON AN OFF               3. Animal weighing can operate in three different modes: Automatic (AUTO), Semi‐automatic (SE-AUTO) and Manual  (MMANUAL) (see Table 9.1).  The three operating modes will display sequentially.  When the desired mode is  displayed, press the “T” key to make the selection.    Example (Selecting Automatic): ...
  • Page 17 Instruction Manual – AGZN / AGCN   DONE î 5. After selecting the time interval, “ ”  will be displayed, indicating that the function has been configured and it is  ready to use.     DONE     To use the function, follow the directions given in Chapter 16. To exit the mode menu press the “CLR” key.        Table 9.1: Animal Weighing Operating Modes   Automatic Weighing Initialization: Automatic  When set to Automatic, the scale will automatically    begin the animal weighing process. Once the animal  Result Clearing: Automatic  is removed from the weighing pan, the scale will  Tare: Automatic   automatically tare and prepare for the next  weighing.  Semi‐Automatic Weighing Initialization: Automatic  When set to Semi‐Automatic, the scale will    automatically begin the animal weighing process.  Result Clearing: Manual ...

  • Page 18: Parts Counting Configuration

    Instruction Manual – AGZN / AGCN   9.2 Parts Counting Configuration    Parts Counting is used to count a batch of items based on their weight.  A sample is taken to determine the average  piece weight of the items.    1. To enable Parts Counting, select “PARTS” in the Mode Menu by pressing “T” (YES) key.    PARTS       2. Commands “Co On” and “Co OFF” will be displayed sequentially. To enable Parts Counting, select “Co ON” with the  “T” key.  To disable Parts Counting, select “Co OFF” with the “T” key.      Co ON Co OFF               3. A sample size must be configured for establishing the average piece weight.  The default sample size of 10 pieces will  be displayed (SPL-10).  To accept the sample size press the “T” (YES) key.  To change the sample size press the  0 ” “...

  • Page 19: Check Weighing Configuration

    Instruction Manual – AGZN / AGCN   Note: Larger sample size results in a more accurate average piece weight. Select a sample size greater than 10 pieces if a  large weight variance might exist between the counted pieces.     DONE î 4. After selecting the sample size, “ ”  will be displayed, indicating that the function has been configured and it is  ready to use.   DONE   5. To use the function follow the directions in Chapter 17. To exit the mode menu use the “CLR” key.          9.3 Check Weighing Configuration  23  The Check Weighing function is used to compare the weight of an object against a preset target range. Depending on the  set tolerances, the scale will display “OVER,” “UNDER,” or “ACCEPT.”      1. To enable Check Weighing, select “CHECK” in the Mode Menu by pressing “T” (YES) key.    CHECK         2. Commands “CHK On” and “CHK OFF” will be displayed sequentially. To enable Check Weighing, select “CHK ON”  with the “T” key.  To disable Check Weighing, select “CHK OFF” with the “T” key.   ...

  • Page 20: Display Hold Configuration

    Instruction Manual – AGZN / AGCN   DONE       4. To use the function follow the directions in Chapter 18. To exit the mode menu use the “CLR” key.    24    9.4 Display Hold Configuration  23  Display Hold is used to lock a weight reading on the screen, even after the weighed object has been removed from the  pan.    1. To enable Display Hold, select “DISPLAY” in the Mode Menu by pressing “T” (YES) key.    DISPLAY         2. Commands “DI On” and “DI OFF” will be displayed sequentially. To enable Display Hold, select “DI ON” with the  “T” key.  To disable Display Hold, select “DI OFF” with the “T” key.      DI ON DI OFF    ...

  • Page 21: Percent Weighing Configuration

    Instruction Manual – AGZN / AGCN   DONE î 4. After selecting the operating mode, “ ”  will be displayed, indicating that the function has been configured and  it is ready to use.     DONE       5. To use the function follow the directions in Chapter 19. To exit the mode menu use the “CLR” key.    24  Table 9.4: Display Hold Operating Modes   Automatic Display Hold Initialization:  When set to Automatic, the scale will automatically    lock and hold the first stable weight reading on the  Automatic  display. When the weight is removed the scale will  Result Clearing: Automatic  automatically clear the result. Once the result is  Tare: Automatic   cleared the scale will automatically tare and prepare  for the next weighing.  Semi‐Automatic Display Hold Initialization:  When Set to Semi‐Automatic, the scale will ...

  • Page 22: Totalizing Configuration

    Instruction Manual – AGZN / AGCN     PE OFF PE ON             DONE î 3. After enabling Percent Weighing, “ ”  will be displayed, indicating that the function has been configured and it is  ready to use.   DONE       4. To use the function follow the directions in Chapter 20. To exit the mode menu  use the “CLR” key.  9.6 Totalizing Configuration  23  Totalizing is used to calculate the summation of multiple weights that are recorded sequentially.     1. To enable Totalizing, select “TOTAL” in the Mode Menu by pressing “T” (YES) key.    TOTAL        ...

  • Page 23: Density Measurement

    Instruction Manual – AGZN / AGCN   DONE î 4. After selecting the operating mode, “ ”  will be displayed, indicating that the function has been configured and  it is ready to use.     DONE       5. To use the function follow the directions in Chapter 21. To exit the mode menu  use the “CLR” key.    Table 9.6: Totalizing Operating Modes   Automatic  Totalizing and Adding: Automatic  When set to Automatic, the scale will automatically  add the first stable weight reading to the total.  Manual  Totalizing and Adding: Manual  When set to Manual each weigh has to be manually  added to the total by pressing a designated key.      9.7 Density Measurement Configuration   23  The density calculation feature is used to assist in calculation of density in solids and liquids. To perform  density calculation, a Density Kit (part no. AGC9171) is required.    Calculation Formula ...

  • Page 24: Solid

    Instruction Manual – AGZN / AGCN   2. Commands “den On” and “den OFF” will be displayed sequentially. To enable Density Measurement, select  “den ON” with the “T” key.  To disable Totalizing, select “den OFF” with the “T” key.      den OFF den ON             9.7.1 Solid     1. To configure the function for density measurement of a SOLID press the T key when command “solid" is displayed.     Solid          2. Options “H2O" H2O (distilled water), “ETHANOL" ETHANOL, and “OTHER" OTHER will scroll sequentially. Select the  liquid that will be used in this density calculation by pressing the T key when the corresponding command is  displayed.     eTHANOL   other  ...

  • Page 25: Liquid

    Instruction Manual – AGZN / AGCN   3. Once the liquid for your density calculation has been selected, command t °C will be displayed indicating to key in  the temperature of the liquid. Key in the temperature of the liquid with a precision to 0.5 (half a degree Celsius). To  key in the temperature of the liquid, use the following keys: To key in the density value of the liquid, use the  following keys: The  0  key to increment a digit, the T key to accept and go to the next digit, and FUNCTION to  accept the setting.        To increment a digit  To accept and add the next digit  To insert a decimal  To accept the setting            Press the T key to overwrite previously stored temperature value    9.7.2 Liquid     1. To configure the function for density measurement of a Liquid press the T key when command “liquid" is  displayed.     Liquid          2.

  • Page 26: Chapter 10: Auto Zero Setting Mechanism - Azsm (Auto)

    Instruction Manual – AGZN / AGCN   Chapter 10: Auto Zero Setting Mechanism – AZSM (AUTO)     All AGZN/AGCN scales are equipped with AZSM, the “Auto Zero Setting Mechanism.” AZSM automatically maintains a  “center of zero” condition within +/‐ 6d (i.e. 6 mg on scales with 0.001g readability).     To enable or disable AZSM follow the steps below.      1. Press the “MENU” key.  Select “AUTO” by pressing the “T” key.    AUTO              2. To enable AZSM press the “T” key when “AUTO ON” is displayed.  To disable AZSM press the “T” key when  “AUT OFF” is displayed.    AUT ON AUT OFF    ...

  • Page 27: Chapter 11: Glp Print And Data Configuration (Glp)

    Instruction Manual – AGZN / AGCN   Chapter 11: GLP Print and Data Configuration (GLP)   When enabled, GLP data will appear on every printed transaction receipt. The GLP printout includes Unit ID (UNIT ID),  User ID (USER ID), Project No. (PROJECT), Notes / Remarks field, and a Signature field.    UNIT ID   USER ID PROJECT                                               Example of printout:          25   ...
  • Page 28 Instruction Manual – AGZN / AGCN   To enable and configure GLP data printing, follow the steps below.      1. Press the “MENU” key.  Select “GLP” by pressing the “T” (YES) key.              2. Select “SET” by pressing the “T” (YES) key.              3. To enable GLP, press the “T” key when “ON” is displayed.  To disable GLP, press the “T” key when “OFF” is displayed.                  4.  Once enabled, configurable options including Unit ID (UNIT ID), User ID (USER ID), Project No. (PROJECT) will  display.  Select an option by pressing the “T” key.     Example (Selecting Model):  unit Id    ...
  • Page 29 Instruction Manual – AGZN / AGCN   0 ” key ( 6. Press the “ NO) to increment a digit.  Press the “T” (YES) to accept and add a digit.                  7. Press the “FUNCTION” key to accept the entire setting.  Press the “CLR” key to clear and start over.       1234               To become familiar with entering a value, refer to the example in Table 11.1.      Table 11.1: Setting a Model Number    Current display  Action to take  Key to use  Number of depressions  Display becomes  (No) ‐ ...

  • Page 30: Chapter 12: Printing Data And Communication Ports (Ports)

    Instruction Manual – AGZN / AGCN   Chapter 12: Printing Data and Communication Ports (PORTS) After a weighing or counting transaction is completed, a result data receipt can be printed. To initiate printing, press the  data transfer key. Data may be sent to a printer or a PC via the Torbal Communication Software.    USB and RS232 Ports    The scale is equipped with both USB and RS232 interface ports.  These interfaces are both configurable through the  Ports menu.  The USB and RS232 can be configured by their baud rate, number of bits, and parity type.      PoRTS 1. To configure the ports, press the Menu key.  Select “ ” by pressing the “T” key.      PoRTS                  2. Choose the ports to be configured by selecting “RS232” or “USB”.  Confirm the selection by pressing the “T” key.    RS232     ...

  • Page 31: Bits

    Instruction Manual – AGZN / AGCN   2. Choose the baud rate to be used (“1200”, “2400”, “4800”, “9600”, “19200”, “38400”, “57600”, and “115200”).   To confirm the selection, press the “T” key.    Example (Selecting 9600):  9600              12.2 Bits    1. To configure the number of bits select “bIts” by pressing the “T” key.     bIts                    2. Choose “7 bIts” or “8 bIts”.  To confirm the selection, press the “T” key.    7 - bIt 8 - bIt   ...
  • Page 32 Instruction Manual – AGZN / AGCN   12.4 Send – Sending Data to PC or Printer    1. To configure the data sending format type select “Senf” by pressing the “T” key.     Send                     2. Choose the data sanding format (“off”, “Stab”,“noStab”, “AUTO”,“REMOVE"  and “even”).  To confirm the  selection, press the “T” key.    Stable Required Stable weighing result is required before data is  Stab (Stab)  sent   No Stability Required Result is sent as soon as the transfer data button is  NoStab (NOstab)  pressed. Scale does not wait for a stable result  Automatic  Weighing result is automatically transferred from  Auto (auto)  the scale after it stabilizes (no push key required)  Continuously  Weighing results is continuously transferred from  Cont (Cont)  the scale at all times. (no push key and no stability  required)   Remove   Weighing result is automatically transferred from ...

  • Page 33: Installing Drivers

    Instruction Manual – AGZN / AGCN   12.5 Installing Drivers    Before connecting the scale to a computer the USB Port must be configured with the appropriate baud rate and other  necessary parameters. To configure the USB Port, follow configuration steps from this chapter and apply them to the  USB settings.     PC Connection via USB    Once the USB port has been configured, connect the scale to the PC with a Standard A/B USB cable and follow  the “Found New Hardware” configuration wizard as described below.        1. Allow Windows to connect to Windows Update in order to search for software. Select “Yes, this time only” and click  “Next”. Once driver “FT232R USB UART” has been found, select “Install the software automatically (Recommended)”  and click “Next.              31   ...

  • Page 34: Data Transmission And Exchange Protocol

    Instruction Manual – AGZN / AGCN   2. Windows will begin installation of the driver, when completed click “Finish”.         3. Once installation of the driver has been completed the scale is ready to communicate with the PC via the USB port.          12.6 Data Transmission and Exchange Protocol    Data Transmission (LONG):   Transmission Parameters: 8 bits, 1 stop bit, no parity, baud rate 4800bps,     Exchange data:  Transmit the weight (equivalent to the Print Key,  , in weighing:  Computer→Scale: S I CR LF (53h 49h 0Dh 0Ah) – initiating signal,  Scale→Computer: scale sends 16 Bytes of data as follows:   Byte   1  ‐  The charater ‘‐‘ or space  Byte  2  ‐  space  Bytes  3,4  ‐  digit or space  Bytes ...
  • Page 35 Instruction Manual – AGZN / AGCN   ‘Tare the weight’ (corresponds to the →T← key in weighing):  Computer→Scale: S T CR LF (53h 54h 0Dh 0Ah),  Scale→Computer: no response.  ‘Zero the scale’ (corresponds to the key →0← in weighing):  Computer→Scale: S Z CR LF (53h 5Ah 0Dh 0Ah),  Scale→Computer: no reponse.    ‘Turn On / Off the Scale (corresponds to the key I/  in weighing):  Computer→Scale: S S CR LF (53h 53h 0Dh 0Ah),  Scale→Computer: no response.    ‘Display the MENU’ (corresponds to the key MENU in weighing):  Computer→Scale: S F CR LF (53h 46h 0Dh 0Ah),  Scale→Computer: no response.    Setting the threshold 1 (optional):  Computer→Scale: S L D1...DN CR LF (53h 4Ch D1...DN 0Dh 0Ah)  where: D1...DN – Threshold value, up to 8 characters,  Scale→Computer: no response,      Example:  To set 1000g in weight B1.5 (d=0.5g) type:   S L 1 0 0 0 . 0 CR LF (53h 4Ch 31h 30h 30h 30h 2Eh 30h 0Dh 0Ah).  To set 100kg in weight B150 (d=50g) type:  S L 1 0 0 . 0 0 CR LF (53h 4Ch 31h 30h 30h 2Eh 30h 30h 0Dh 0Ah),    Setting the threshold 2 (optional):  Computer→Scale: S H D1...DN CR LF (53h 48h D1...DN 0Dh 0Ah),  where: D1...DN – threshold value, up to 8 characters,  Scale→Computer: no response     ...

  • Page 36: Time

    Instruction Manual – AGZN / AGCN   Chapter 13: Time & Date (SET TD)   To set the current time and date, follow the steps below.    13.1 Time     1. Press the “MENU” key.  Select “SET TD” by pressing the “T” key.    SET TD           2. Select “TIMME” by pressing the T key.    TIMME           0 ” 3.  The current time setting will be displayed. To adjust the time press the “  (NO) key.  ...

  • Page 37: Date

    Instruction Manual – AGZN / AGCN   13.2 Date     1. Press the “MENU” key.  Select “SET TD” by pressing the “T” key.    SET TD           2. Select “DATE” by pressing the T key.    DATE           3. The current date will be displayed. To change the date, press the “T” key.     01.01.15       4. Use the  0  key to change minutes and hours. Press the T key to advance and confirm the time setting.        ...

  • Page 38: Chapter 14: Restoring Default Factory Settings (Reset)

    Instruction Manual – AGZN / AGCN   Chapter 14: Restoring Default Factory Settings (RESET)   The Reset function resets all modes and applications as well as restores default factory settings.  To restore default  factory settings follow the steps below.    1. Press the “MENU” key.  Select “RESET” by pressing the “T” key.    RESET           2. “YES-NO” will appear on the screen.  To confirm and initialize the reset function, press the “T” (YES) key. To cancel  0 ” and abort the reset press the “  (NO) key.    YES-NO               Warning: Resetting the scale will restore the default factory setting. Stored values will be lost and all functions will be  disabled. ...

  • Page 39: Chapter 15: Weighing (Wweigh)

    Instruction Manual – AGZN / AGCN   Chapter 15: Weighing (WWEIGH)   WWeIgH" 1. To enter Weighing Mode, press the Function key.  Select “  by pressing the T key.      WWEIGH            2. Wait for the stabilization indicator to appear.       0.0000       3. When weighing, always place the mass in the middle of the  pan. The weighed result may be taken when the  stabilization indicator reappears on the display.    3.5982          ...

  • Page 40: Taring The Scale

    Instruction Manual – AGZN / AGCN   3. Re‐zero the scale by pressing the zeroing key.    -------            4. When finished re‐zeroing, the scale will return to Weighing Mode and the display will indicate “0”.  A new center of  zero has been set, and the scale is ready for weighing.    0.0000     Note:  Re‐zeroing the scale will reduce the capacity of the scale by the re‐zeroed weight. The remaining capacity is  displayed as a percentage on the right side of the display.            15.2  Taring the Scale    1. If a container is used for weighing, it may be tared.  In taring the container, the scale subtracts the weight of the  container from the gross weight to obtain the net weight.      2. To tare the weighing container, place it in the middle of the pan. The container’s weight will be shown on the  display.    3.5982  ...

  • Page 41: Clearing The Tare

    Instruction Manual – AGZN / AGCN   4. When finished taring, the balance will return to Weighing Mode. The display will indicate “0”, and the NET indicator  will be shown on the display signaling the next weight taken is a NET result.    0.0000     Note:  Do not touch or move the scale during the taring process.            15.3  Clearing the Tare    1. To clear the tare, remove the tared object along with the NET weight from the pan. The scale will then display a  negative NET tare result.    -3.5981       2. To clear the tare, press the T button.  The display will show dotted lines, indicating the tare is clearing.    -------            3. When finished clearing the tare, the scale will return to Weighing Mode.   ...

  • Page 42: Chapter 16: Animal Weighing (Animmal)

    Instruction Manual – AGZN / AGCN   Chapter 16: Animal Weighing (ANIMMAL)   Animal weighing is used to weigh live animals and other dynamic loads. A choice of 3 different operating modes and 4  different weight integration periods ensures the user the best results in the least amount of time per measurement.  An  “A” indicator will appear on the screen to indicate the scale is in Percent Weighing mode.     ANIMMAL" 1. To enter Animal Weighing Mode, press the “Function” key.  Select “  by pressing the “T” key.      ANIMMAL             2. Place an empty weighing container on the pan.  The container’s weight will be  displayed. Wait for the weight to stabilize and press the “T” key to tare.    100.0000         -------     3. Once the scale has been tared, carefully place the animal into the container.    Automatic and Semi‐Automatic: ...
  • Page 43 Instruction Manual – AGZN / AGCN   4. Once the animal weighing process is initialized, the scale will display the time interval that was selected in the  configuration mode and begin counting down.  During the time interval the scale will record weight readings of the  animal and calculate its average weight.      AWW-10       5. After the time interval has elapsed the result will be displayed. The  animal can now be removed from the pan.    10.0000       6. Clear the display.    Automatic:  When set to Automatic, the result will be automatically cleared after  the animal is removed. The scale will perform an automatic tare and  prepare for the next weighing.     -------     Note: If the weighing container is changed the scale must be tared  manually by pressing the “T” key.        41 ...
  • Page 44 Instruction Manual – AGZN / AGCN   Semi‐Automatic and Manual:  When set to Semi‐Automatic or Manual, the weighing result will remain displayed and it must be manually cleared after  the animal has been removed. To clear the weighing result, press the “C” key.  After the result has been cleared, tare the  scale by pressing the “T” key.    -------               7. To exit animal weighing, press the “CLR” key to clear the function.    42   ...

  • Page 45: Chapter 17: Parts Counting (Parts)

    Instruction Manual – AGZN / AGCN   Chapter 17: Parts Counting (PARTS) Parts Counting is used to count a batch of items based on their weight.  A sample is taken to determine the average  piece weight of the items. A “B” indicator will appear on the screen to indicate the scale is in Parts Counting mode.  1. To enter Parts Counting Mode, press the “Function” key.  Select “PARTS” by pressing the “T” key.      PARTS               2. Place an empty weighing container on the pan.  The  container’s weight will be displayed. Wait for the weight to  stabilize and press the “T” key to tare.    100.0000 ------- 3. The default sample size that was previously configured will be displayed (Example: SPL-10).  To accept the sample  0 ” size press the “T” (YES) key.  To change the sample size press the “  (NO) key.    SPL-10          ...
  • Page 46 Instruction Manual – AGZN / AGCN     4. After confirming the sample size, the display will read “SAPL ON.”  Place  the sample into the weighing container.    SAPL ON     Note: Minimum individual piece weight must be equal to or greater than 3e.  Attempting to set an average individual piece weight which is lower than 3e  will result in a Sample Low Error (SAPL LO). To see this limit expressed in  grams turn to detailed specifications in Chapter 2.      5. The total weight of the sample will be displayed.   Once the reading  stabilizes, press the “T” key to accept the sample weight.    2.0000            6. The scale will flash “FILL” and then display the sample size (Example:  10 pcs) indicating to begin filling the remainder of the count. Begin to pour  the pills into the container.     FILL  ...
  • Page 47 Instruction Manual – AGZN / AGCN   8. Once an accurate piece count has been taken, the container  and its contents may be removed from the scale.        9. After the container with the counted pieces has been removed,  COUNT FINISH the command “‐‐‐,  ,  TO START COUNT PRESS C ” will appear on the display  sequentially.   Press the “CLR” key to begin a new count.                ------                                                                          COUNT FINISH COUNT PRESS C START  ...

  • Page 48: Chapter 18: Check Weighing (Check)

    Instruction Manual – AGZN / AGCN   Chapter 18: Check Weighing (CHECK) The check weighing function is used to compare the weight of an object against a preset target range. To set the limits  and use the check weighing function follow the steps below.  A “C” indicator will appear on the screen to indicate the  scale is in Check Weighing mode.    1. To enter Check Weighing Mode, press the “Function” key.  Select “CHECK” by pressing the “T” key.      CHECk               2. The current, set UNDER‐limit and the command “UNDER” will appear on the display sequentially.  To accept the  current UNDER‐limit, press the “T” (Yes) key.  To change the limit, press the “ ” key.    0.0000 UNDER                       Note: The UNDER‐limit displayed will be from the last time the function was used.  If this is the first time the Check  Weighing function is used, the limit will be set to 0.000g.   ...
  • Page 49 Instruction Manual – AGZN / AGCN   Table 18.1; Example: Setting a weight limit of 20.123g    Current display  Action to take  Key to use  Number of depressions  Display becomes  (No) ‐  Increment the digit  3  2  2  Accept and go to next digit  T (Yes)  1  20  20  Insert a decimal  Print  1  20.0  (No) 20.0  Increment the digit  1  20.1  20.1  Accept and go to next digit  T (Yes)  1  20.10  (No) 20.10 ...
  • Page 50 Instruction Manual – AGZN / AGCN   5. The scale is now ready to use. To perform check weighing place  your object on the pan to check whether the weight of the object  falls within the designated range. If the weight is less than the  lower limit the scale will display the weight of the object and the  command “UNDER”. If the weight falls within the range, the  “ACCEPT” command will be displayed. If the weight exceeds the  upper limit, the scale will display “OVER”.      UNDER   ACCEPT   OVER     54  Note: To change the limit setting press “CLR” and repeat Steps 1 to  7. If the same limits are used, the scale can be tared without clearing  the function and the new object can be weight‐checked.       6. To exit Check Weighing, press the “CLR” key to clear the  function.             48   ...

  • Page 51: Chapter 19: Display Hold (Display)

    Instruction Manual – AGZN / AGCN   Chapter 19: Display Hold (DISPLAY)   Display Hold is used to lock a weight reading on the screen, even after the weighed object has been removed from the  pan.  A “D” indicator will appear on the screen to indicate the scale is in Display Hold mode.    1. To enter Display Hold Mode, press the “Function” key.  Select “display” by pressing the “T” key.    DISPLAY            2. Place an empty weighing container on the pan.  The container’s  weight will be displayed. Wait for the weight to stabilize and  press the “T” key to tare.    100.0000 ------ 3. Place an object into the container.       Automatic and Semi‐Automatic:  When set to Auto or Semi‐Auto, the scale will automatically lock  the weighing result on the screen after it stabilizes.  A display  locked indicator will appear on the screen.     100.0000    ...
  • Page 52 Instruction Manual – AGZN / AGCN     Note: In Automatic and Semi‐Automatic modes the minimum weighing  mass must be equal to or greater than 10d. To see this limit expressed in  grams turn to the detailed specifications in Chapter 2.  Manual:  When set to Manual, press the “FUNCTION” key to lock the result on the  screen.        100.0000           4. Clearing the display    Automatic:  When set to Automatic, the scale will automatically clear the result from the screen when the weight is removed from  the container.  The scale will perform an automatic tare and prepare for the next weighing.    ------        Note: If the weighing container is changed the scale must be tared manually by pressing the “T” key.    56  Semi‐Automatic and Manual:  When set to Semi‐Automatic or Manual, press the “CLR” key to remove the weighing result from the screen.   Press the  “T” key to tare the scale.     ------       ...

  • Page 53: Chapter 20: Percent Weighing (Percent)

    Instruction Manual – AGZN / AGCN   Chapter 20: Percent Weighing (Percent)     Percent Weighing is used to compare the relative weight of an unknown item to that of a previously stored sample.  An  “E” indicator will appear on the screen to indicate the scale is in Percent Weighing mode.    1. To enter Percent Weighing Mode, press the “Function” key.  Select “percent” by pressing the “T” key.      PERCENT               2. Place an empty weighing container on the pan.  The  container’s weight will be displayed.  Wait for the weight to  stabilize and press the “T” key to tare.    100.0000 ------ 3. The scale will display the weight of the previously stored  sample and the command “SAMMPLE” sequentially.  To accept the current sample weight, press the “T” (Yes) key.  To  change the sample weight, press the “ ” key.    100.0000 SAMMPLE    ...
  • Page 54 Instruction Manual – AGZN / AGCN     Note: If this is the first time the function is used, the sample weight will  be 0.000g.     To change the sample weight, place a new sample in the weighing  container when “SAPL ON” is displayed.  Once stabilized, press the “T”  (Yes) key to accept the new weight.      SAPL ON         100.0000       Note: The reference sample must be equal to or greater than 100d.  SAPL LO Attempting to set a sample lower than 100d will result in a “ ”  error.        READY 4. After setting the sample weight, the command “ ” will be  displayed. Remove the sample and place the object on the pan.   READY     ...
  • Page 55 Instruction Manual – AGZN / AGCN     5. The scale will express the weight of the object as a percentage of  the stored sample.            59  Note: To change the initial sample press “CLR” and repeat Steps 1 to  3. If the same sample weight is used, the scale can be tared without  clearing the function and new objects can be weighed.       6. To exit Percent Weighing, press the “CLR” key.          53   ...

  • Page 56: Chapter 21: Totalizing (Total)

    Instruction Manual – AGZN / AGCN   Chapter 21: Totalizing (TOTAL)     Totalizing is used to calculate the summation of multiple weights that are recorded sequentially.  An “F” indicator will  appear on the screen to indicate the scale is in Totalizing Mode.    1. To enter Totalizing Mode, press the “Function” key.  Select “TOTAL” by pressing the “T” key.      TOTAL             2. Place an empty weighing container on the pan.  The container’s weight  will be displayed.  Wait for the weight to stabilize and press the “T” key  to tare.    100.0000 ------   3. Place the first object in the container.    Automatic and Semi‐Automatic:    When set to Auto or Semi‐Auto, the weight of the object will be added to the  total automatically.  A TOTAL indicator will appear on the display.      ...
  • Page 57 Instruction Manual – AGZN / AGCN     Manual: When set to Manual, press the “FUNCTION” key to add the weight to the total.  A TOTAL indicator will appear  on the display.   2.0000              Note:  With each added weight, the grand total result will appear on the  display for approximately three seconds.  To recall the grand total at any  time, press the “MENU” key.      4. Once a weight has been added to the total, remove the object from the  pan or press the “T” key.          5. Repeat Steps 3 – 4 for the remainder of the samples.      6. To clear the grand total and reset the function press the “CLR” key.   “YES-NO” will appear on the display.  To clear the function, press the “T”  (Yes) key.  To cancel the clear, press the “ “ key.    YES-NO          ...

  • Page 58: Solid

    Instruction Manual – AGZN / AGCN   Chapter 22: Density Measurement     The density calculation feature is used to assist in calculation of density in solids and liquids. To perform  density calculation, a Density Kit (part no. AGC9171) is required.    Calculation Formula    SOLID  LIQUID    m 1 – mass calculation in air  m 1 – mass of the plunger in air  m 2 – mass calculation in liquid  m 2 – mass of the plunger in liquid  V – Volume of the plunger      22.1 Solid    1. To enter Density measurement, press the “Function” key.  Select “density” by pressing the “T” key.      DENSITY         2. Press the T key to tare the balance   ...

  • Page 59: Liquid  5

    Instruction Manual – AGZN / AGCN   4. Once the weight of the object stabilizes, press the Print key. M1 “MM1” will be displayed indicating that the  weight of the object in air has been stored in the formula.    10.0000         5. Remove the object from the upper pan of the density kit and  place it on the lower pan of the density kit to perform a  weighing in liquid.  6. Once the weight of the object stabilizes, press the Print key.  M2 “MM2” followed by command RESULT ““result” will be  displayed, indicating that the weight of the solid in the liquid  has been stored in the formula and the density calculation  has been performed.  8.6938       7. The density of the object will be displayed and locked on the LCD.  7.64903 result 57   ...

  • Page 60: Liquid

    Instruction Manual – AGZN / AGCN   8. If a printer or a computer is connected to the scale, you may print  detailed results of the performed density calculation by pressing the  P  key.    22.2 Liquid    1. To enter Density measurement, press the “Function” key.  Select “density” by pressing the “T” key.      DENSITY         2. Press the T key to tare the balance    0.0000     3. Once the scale has been tared, hang the plunger on the wire  support frame of the density apparatus.     4. The weight of the plunger will be displayed. Once the weight  is stable, press the Print key. M1 “MM1” will be displayed,  indicating that the weight of the plunger has been stored in  the formula.    10.7223  ...
  • Page 61 Instruction Manual – AGZN / AGCN   5. Submerge the plunger, by placing the beaker  with the liquid on the base of the density  apparatus.    6. As the plunger displaces the liquid in which it  is submerged, the weight will decrease. Once  the new weight stabilizes, press the Print key.  M2 “mm2” followed by RESULT “result” will  be displayed indicating that the new weight of  the plunger has been stored in the formula  and the density calculation has been  performed.              6.2318     7. The density of the liquid will be displayed and locked on the LCD.  1.00935 result 8. If a printer or a computer is connected to the scale, you may print detailed results of the performed density  calculation by pressing the P key.        59 ...

  • Page 62: Chapter 23: Common Errors And Trouble Shooting

    Instruction Manual – AGZN / AGCN   Chapter 23: Common Errors and Trouble Shooting Error or Indicator  Cause  Explanation / Solution  ‐ ‐ ‐ ‐  Below Zero  Re‐zero the scale by pressing the “ 0 “  key.  ‐ ‐  Taring is not allowed  Place a weight on the pan before taking a  tare.  ‐     ‐  Re‐zeroing is not allowed  Remove weight from the pan and clear  stored tare values  L  Pan error  Make sure the pan is properly seated on  the pan support.  H  Exceeded capacity  The scale has exceeded its weighing  capacity.  Reduce the weight.  Err – b  Pan not cleared on power‐up ...

  • Page 63: Chapter 24: Maintenance

    Instruction Manual – AGZN / AGCN   Chapter 24: Maintenance Cleaning and maintaining your Prescription Scale: • Before cleaning the scale always unplug the A/C adapter from the electrical outlet. • Use a soft, slightly damp cloth to clean the exterior housing of your scale. •...

  • Page 64: Chapter 25: Accessories

    Instruction Manual – AGZN / AGCN   Chapter 25: Accessories Description Part No. Draft Shield Cover (Select Models Only) 301086 Dust Cover 301056 RXP-4 Thermal Printer 301060 RS232 PC Cable 301058 62   ...

  • Page 65: Chapter 26: Replacement Parts

    Instruction Manual – AGZN / AGCN   Chapter 26: Replacement Parts Description Part No. A/C Adaptor 301054 Pan (115mm) 501094 Pan Base 501095 RS232 Printer Cable 63   ...

  • Page 66: Chapter 27: Limited Warranty

    Instruction Manual – AGZN / AGCN   Chapter 27: Limited Warranty   PURCHASER’S WARRANTY    Warranty is valid only if your product has been registers within 30 days of receipt      This product is a precision device made to exacting standards of scientific accuracy. It is guaranteed to have been adjusted and inspected for proper workmanship and performance, and certified for its currently advertised specifications before shipment.
  • Page 67 Scientific Industries, Inc. 80 Orville Dr. Bohemia, NY 11716 Tel. (973)473-6900 Fax. (973)777-8302   www.torbalscales.com  ...
