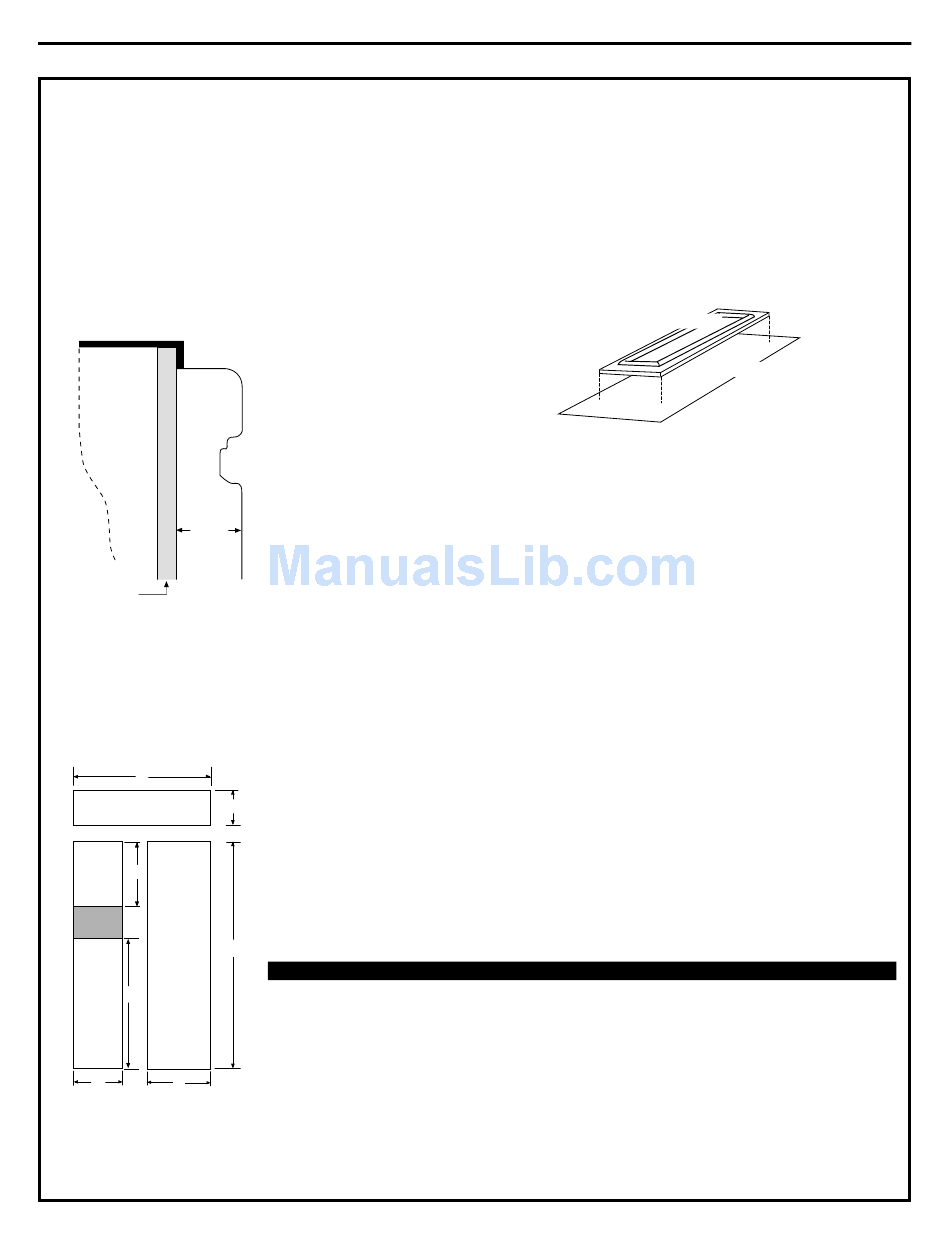

DIMENSIONS DES PANNEAUX
PERSONNALISÉS DE 19 mm (3/4 po)
Pour obtenir une apparence encore plus
personnalisée, il est possible d'installer des
panneaux de 19 mm (3/4 po) sur les modèles
avec moulure. Les panneaux personnalisés
doivent être coupés aux dimensions spécifiées
plus bas. Les panneaux personnalisés doivent
alors glisser dans la moulure en suivant la
procédure décrite, page 74.
Porte
Panneau
personnalisé
de 19 mm
(3/4 po)
19 mm
(3/4 po)
Panneau
de soutien
de 6 mm
(1/4 po)
6,35 mm + 19,05 mm = 25,4 mm (0,250 + 0,750 = 1,000 po),
épaisseur totale maximale du panneau
A
Panneau de grille
B
F
Découpe du
distributeur
C
G
Panneau du
Panneau du
congélateur
compartiment
pour aliments
frais
D
E
NOTE IMPORTANTE : Le poids total maximal du panneau assemblé de porte
du compartiment pour aliments frais est de 31,7 kg (70 lb). Le poids total
maximal du panneau assemblé de porte du congélateur est de 13,6 kg (30 lb).
Instructions d'installation
Dimensions des panneaux avant en millimètres (pouces)
A
Modèles de 1014 273
1067 mm (39-15/16) (10-3/4)
(42 po)
Modèles de 1168 273
1219 mm (45-31/32) (10-3/4)
(48 po)
Panneau personnalisé
NOTE : Le décalage de la gauche vers
la droite n'est pas toujours égal au
décalage du haut au bas.
B C D
1724 418
(67-7/8) (16-7/16)
1724 469
(67-7/8) (18-15/32)
65
Panneau de soutien
E F
568 452
(22-11/32) (17-13/16) (35-5/32)
672 452
(26-15/32) (17-13/16) (35-5/32)
G
893
893
