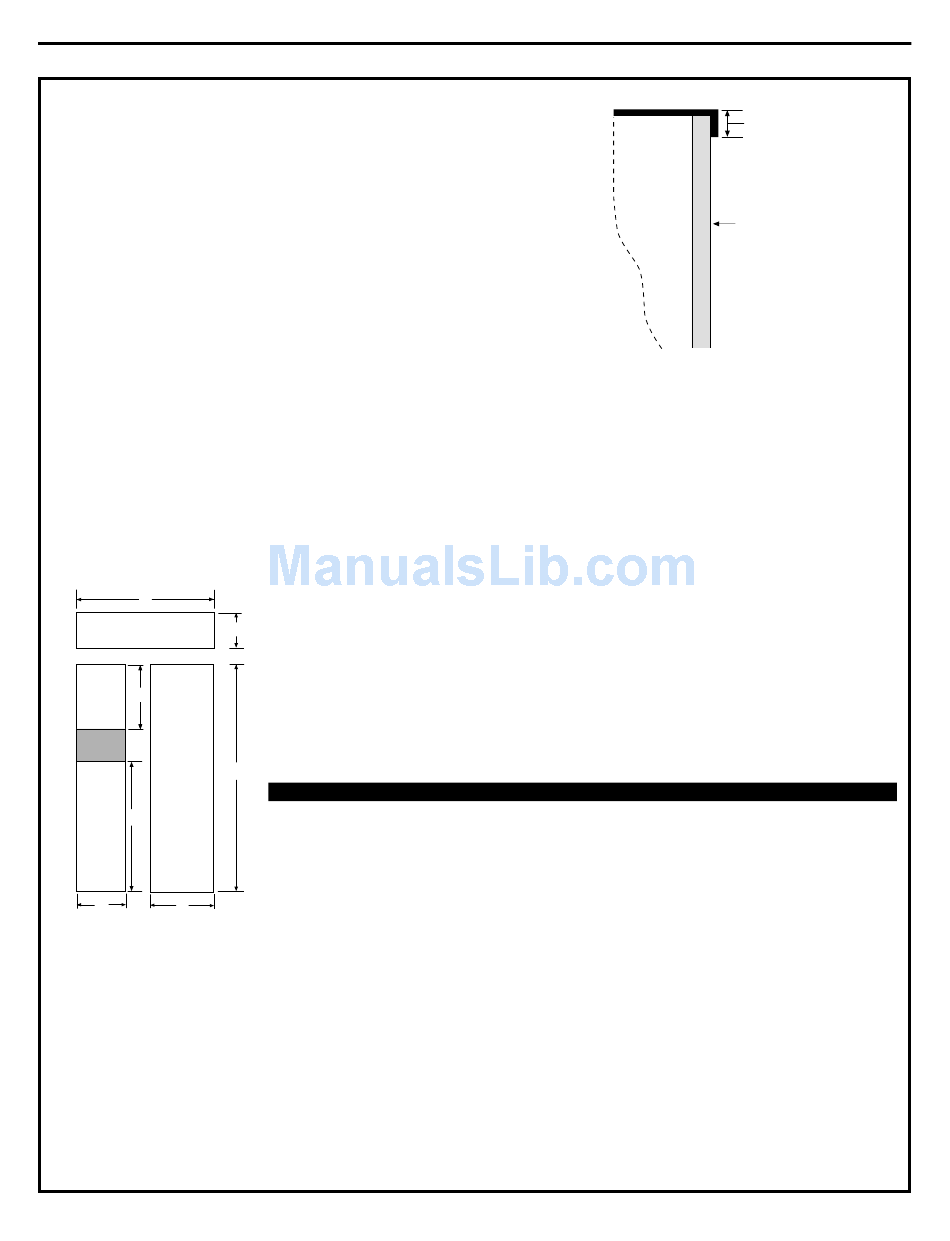

DIMENSIONS DES PANNEAUX
ENCADRÉS DE 6 mm (1/4 po)
En cas d'installation de panneaux encadrés,
ceux-ci doivent être coupés aux dimensions
indiquées. Les panneaux glissent dans le cadre
de la porte et de la grille.
A
Panneau de grille
B
F
Découpe du
distributeur
C
G
Panneau du
Panneau du
congélateur
compartiment
pour aliments
frais
D
E
NOTE IMPORTANTE : Finition du distributeur
Le réfrigérateur est fourni avec la moulure du distributeur
installée en usine.
• Si le panneau a une épaisseur inférieure à 6 mm
(1/4 po), un espace visible est crée autour de la finition
du distributeur. Il est possible d'appliquer du ruban en
mousse sur la porte pour améliorer la finition.
• Si le panneau a une épaisseur supérieure à 6 mm
(1/4 po), il n'est pas possible de monter le panneau
derrière la finition.
Instructions d'installation
Dimensions des panneaux avant en millimètres (pouces)
A
Modèles de 1014 273
1067 mm (39-15/16) (10-3/4)
(42 po)
Modèles de 1168 273
1219 mm (45-31/32) (10-3/4)
(48 po)
NOTE IMPORTANTE : Le poids du
panneau de la porte pour aliments frais
ne doit pas dépasser 31,7 kg (70 lb).
Le poids du panneau de la porte du
congélateur ne doit pas dépasser 13,6 kg
(30 lb).
B C D
1724 418
(67-7/8) (16-7/16)
1724 469
(67-7/8) (18-15/32)
64
Bordure
de 8 mm
Porte
(5/16 po)
Panneau
de 6 mm
(1/4 po)
E F
568 452
(22-11/32) (17-13/16)
672 452
(26-15/32) (17-13/16)
G
893
(35-5/32)
893
(35-5/32)
