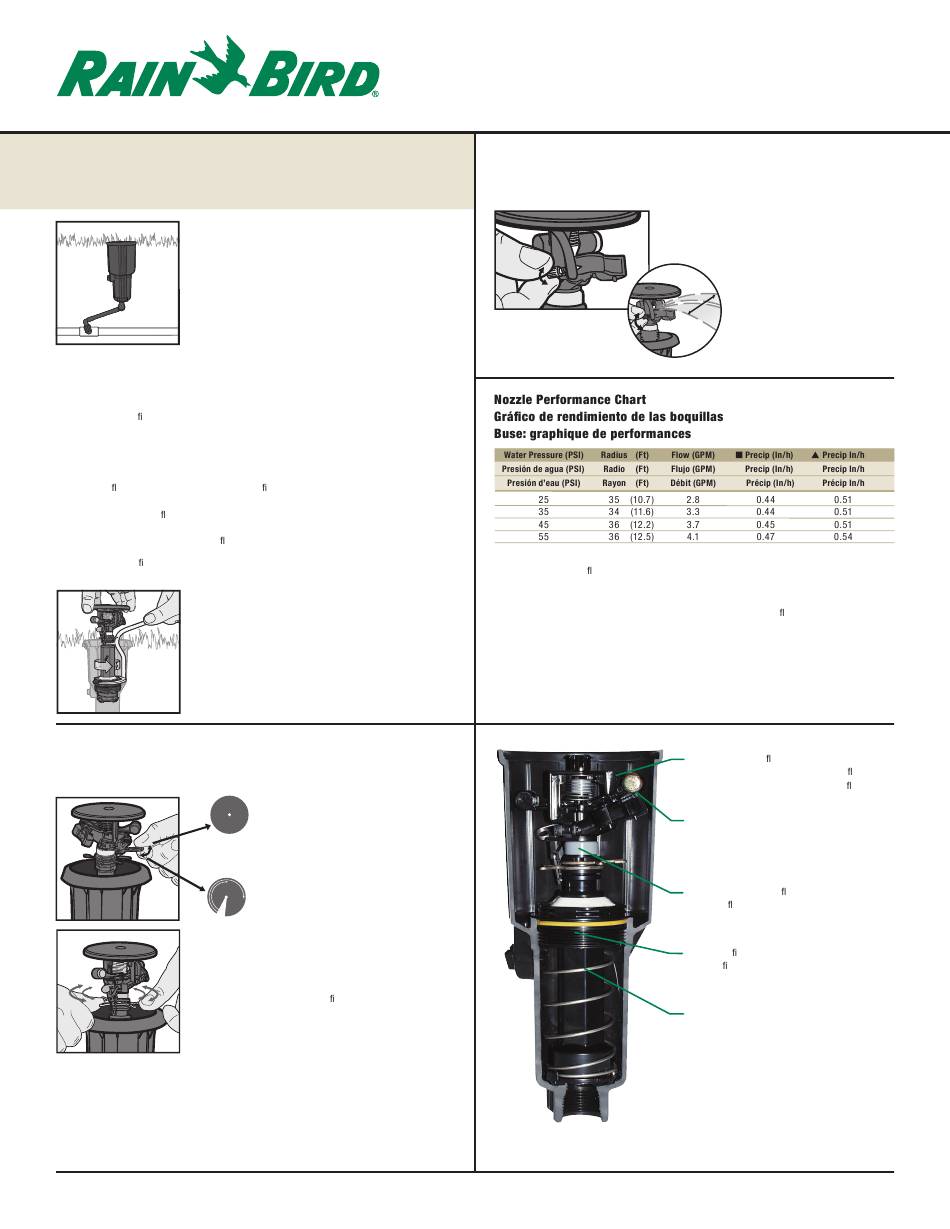

Rain Bird Mini-Paw LG-3 Instructions

Install complete sprinkler or internal assembly only
Instalar completar el montaje interno solamente
On peut installer l'arroseur tout entier ou seulement l'assemblage interne.
Option A) New Installation
Opción A) Nueva instalación
Option A) Nouvelle installation
1) Flush the piping system thoroughly before installing the
sprinklers.
Enjuague a fondo el sistema de tuberías antes de instalar los
aspersores.
Purger complétement la tuyauterie avant d'installer les
arroseurs
2) Connect sprinkler to piping at either side or bottom inlet. Thread size is 1/2 inch.
Conecte el aspersor a la tubería en cualquier lado o en la entrada inferior.
El tamaño de la rosca es de 1/2 pulgada.
Raccorder le gicleur au tuyau à l'entrée sur le côté ou dans la partie inférieure.
La dimension du letage est de 1/2 pouce.
3) Seal unused inlet with furnished plug.
Selle la nueva entrada con el tapón que se suministra.
Sceller l'entrée inutilisée avec le bouchon fourni.
4) Use only te on tape on the connecting pipes or ttings. Do not use PVC cement or other glues
as they may chemically damage the threads.
Use solamente cinta te ón en las conexiones de tubería o ensamble. No use cemento de PVC
u otros pegamentos ya que pueden dañar químicamente las cuerdas.
Utiliser uniquement de la bande en té on sur les tuyaux ou conduites de raccordement. Ne
pas utiliser de ciment PVC ou d'autre colle quelconque qui pourrait chimiquement
endommager les lets de vis.
Option B) Replacing Internal Assembly Only
Opción B) Cambio del ensamble interno
solamente
Opción B) Cambio del ensamble interno
solamente
Recommended: (Wrench 42064-TLWR)
Recomendado: (Llave 42064-TLWR)
Recommandé : (clé 42064-TLWR)
Arc Adjustments
Arco ajustes
Réglages de l'arc d'arrosage
Set adjustable stops to the desired pattern
Fije los topes de ajuste al patrón deseado
Placer les arrêts réglables pour dé nir la zone d'arrosage
souhaitée
Questions?
www.rainbird.com
1-800-RAINBIRD
Full Circle Pattern: move trip pin up
Patrón de Círculo Completo: mueva la palanca
hacia arriba
Arrosage sur 360º: lever la broche de
trajectoire
Adjustable Pattern: move trip pin down
Patrón Ajustable: mueva la palanca hacia abajo
Arrosage ajustable: abaisser la broche de
trajectoire
LG-3 Mini-Paw® Impact Sprinkler Instructions
Aspersor de impacto Mini-Paw®
Arroseur Impact Mini-Paw®
Radius Adjustment
Ajuste del radio
Réglage du rayon
For optimum performance use diffuser screw to reduce
distance up to 25%
Para un optimo rendimiento utilice el tornillo difusor para
reducir la distancia de riego hasta 25%
Diffuser Screw
Tornillo difusor
Vis de diffusion
NOTE: Compatible with AG-5 Maxi-Paw
® Impact Sprinkler Nozzles and has similar performance
when minimum water ow requirements are met. Recommended maximum water pressure
50 psi. Performance data collected in zero wind conditions.
NOTA: Es compatible con las boquillas de aspersores de impacto AG-5 Maxi-Paw
un rendimiento similar al cumplir con los requerimientos mínimos de ujo de agua. La presión
de operación máxima recomendada 50 psi. Datos de rendimiento coleccionados sin condiciones
de viento.
REMARQUE: Compatible avec les buses de gicleur d'arrosage AG-5 Maxi-Paw
performances similaires lorsque les exigences minimales de débit d'eau sont respectées.
Pression d'eau maximale d'utilisation recommandée 50 psi. Les données de performance sont
recueillies avec une vitesse du vent nulle.
Pour une performance optimale, utilisez la
vis de diffusion pour réduire la distance
jusqu'à 25 %
(With Red Nozzle Supplied)
(Con boquilla roja suministrada)
(Avec buse rouge fournie)
® y cuenta con
et possède des
®
Adjustable throw for exibility
Distancia de rociado ajustable para mayor exibilidad
Distance d'arrosage réglable pour plus de exibilité
Low back splash PJ spray guide
™
Guía de aspersión PJ para una mejor distribución
Guide d'arrosage PJ pur une meilleure distribution
™
de l'eau
Simple, straight through- ow design
Diseño de ujo directo y sencillo
Conception simple et droite por une circulation directe
Removable lter screen for easy cleaning
Malla de ltro removible para facilitar la limpieza
Filtre amovible pour un nettoyage facile
3-inch pop-up clears tall grass
Emerge 7,5 cm, librando el césped de mayor altura
Les têtes ecamotables de 7,5 cm surmontent l'herbe,
même haute
©2016 Rain Bird Corporation Rev.11/16
