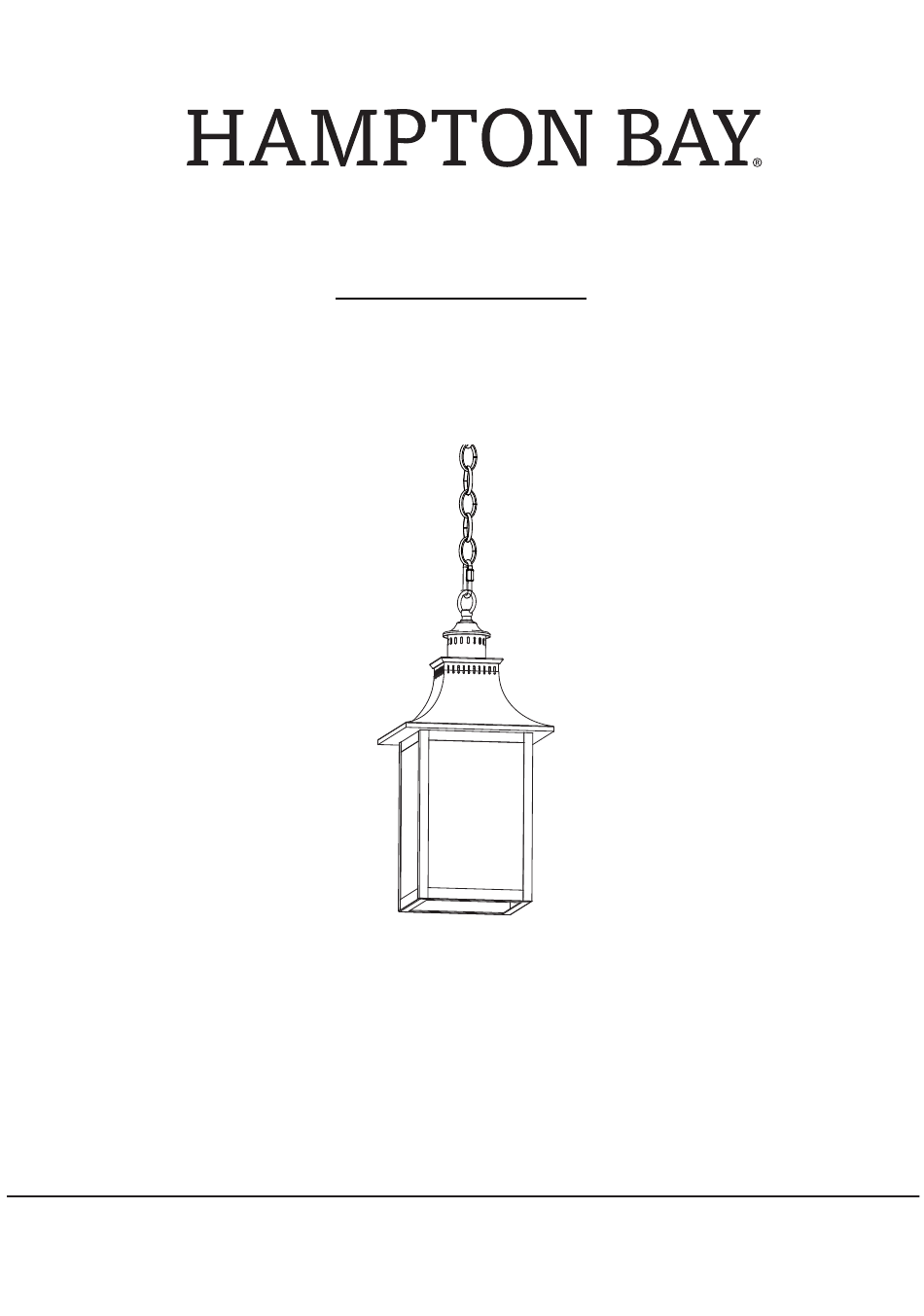

Item # 1010 232 460
Model # DSHD1604J
USE AND CARE GUIDE
3-LIGHT OUTDOOR COVERED PENDANT
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this light fixture. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Hampton Bay!
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for HAMPTON BAY DSHD1604J
Summary of Contents for HAMPTON BAY DSHD1604J
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this light fixture. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home...
-
Page 2: Table Of Contents
Table of Contents Table of Contents ............2 Hardware Included ..............3 Safety Information ............2 Package Contents ..............4 Warranty ................. 2 Installation ..............5 Three (3) Year Warranty ............. 2 Care and Cleaning ............9 What is Covered ............... 2 Troubleshooting ............. -
Page 3: Pre-Installation
Pre-Installation PLANNING INSTALLATION □ Read all instructions before installing. □ To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard. IMPORTANT: Inspect the wire insulation for any cuts, NOTE: This product requires three 60W abrasions, or exposed copper that may have occurred candelabra base bulbs or LED equivalent (sold during shipping. -
Page 4: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Fixture loop assembly Fixture body... -
Page 5: Installation
Installation Installing the fixture loop assembly Installing the crossbar assembly □ □ Thread the fixture loop assembly (A) and the fixture body (B) Secure the crossbar assembly (AA) to the outlet box (not together as shown. Hand-tighten until snug. included) with the outlet box screws (BB). Tighten until snug. - Page 6 Installation (continued) Installing the fixture chain □ Choose desired hanging length for the light fixture. Suggested mounting height over a table or island is 30 inches from the table/island top to the bottom of the fixture. □ Adjust the fixture chain (FF) to the desired length, removing links if needed.
- Page 7 Installation (continued) Supply wire Trimming excess fixture wire and ground wire □ Unthread the canopy lock ring. □ Slide the canopy lock ring and the ceiling canopy (EE) down the quick link (DD). □ Push all slack fixture wire through canopy chain loop and into the outlet box.
- Page 8 Installation (continued) Installing the ceiling canopy □ Attach the ceiling canopy (EE) back over the canopy chain loop. Canopy chain loop □ Secure with the canopy lock ring. Canopy lock ring Installing the light bulbs □ Install the correct bulbs (not included) referring to the fixture markings and/or labels for maximum wattage.
-
Page 9: Care And Cleaning
Check the wire connections. □ Contact a qualified electrician or call the Customer Care Service Team at 1-855-HD-HAMPTON. Service Parts MODEL: DSHD1604J Part Description Crossbar assembly Outlet box screw Wire connector Quick link... - Page 10 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
- Page 11 GRACIAS POR TU COMPRA. Apreciamos la confianza que has depositado en Hampton Bay al comprar esta lámpara. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las...
-
Page 12: Índice
ÍNDICE Índice................2 Aditamentos incluidos..............3 Información de seguridad..........2 Contenido del paquete..............4 Garantía................2 Instalación..............5 Tres (3) años de garantía............. 2 Cuidado y limpieza............9 Lo que está cubierto..............2 Solución de problemas..........9 ¿Qué no está cubierto?..............2 Piezas de recambio............ -
Page 13: Antes De La Instalación
Antes de la instalación Planificación de la instalación □ Lea todas las instrucciones antes de realizar la instalación. □ Coloque este producto sobre una superficie suave y no abrasiva, como una alfombra o una base de cartón, para evitar dañarlo. IMPORTANTE : Revisa que el aislamiento de los NOTA：Este producto necesita tres... -
Page 14: Contenido Del Paquete
Antes de la instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Ensamble de la argolla de la lámpara Cuerpo de la lámpara... -
Page 15: Instalación
Instalación Instalación del ensamble de la Instalación del Ensamble de la barra argolla de la lámpara transversal □ □ Una el ensamble de la argolla de la lámpara (A) y el cuerpo Fije la barra transversal (AA) a la caja de salida (no incluida) de la lámpara (B) enroscándolos como se muestra. - Page 16 Instalación (continuación) Instalación del Cadena de la lámpara □ Escoja el largo deseado del soporte para la lámpara. La altura sugerida para colgar el producto sobre una mesa o isla es 76,2 cm desde la parte superior de la mesa o isla hasta la parte inferior de la lámpara.
- Page 17 Instalación (continuación) Corte el exceso de cable de la lámpara Conductor de suministro y conductor de tierra □ Desenrosque el anillo de bloqueo de la cubierta. □ Deslice el anillo de bloqueo de la cubierta y la cubierta para techo (EE) por el eslabón de conexión rápida (DD). □...
- Page 18 Instalación (continuación) Instalación del Cubierta para techo Enganche de la cadena de la cubierta □ Vuelva a fijar la cubierta del techo (EE) en el enganche de la cadena. □ Asegure con el anillo de bloqueo de la cubierta. Anillo de bloqueo de la cubierta Instalación de la bombillas □...
-
Page 19: Cuidado Y Limpieza
Contacte a un electricista calificado o llame al equipo de Servicio al Cliente al 1-855-HD-HAMPTON. Piezas de recambio Modelo: DSHD1604J Pieza Descripción Ensamble de la barra transversal Tornillo para la caja de salida Conector de cables Eslabón de conexión rápida... - Page 20 ¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Hampton Bay, de 8 a.m. a 7 p.m., hora estándar del Este, de Lunes a Viernes, y de 9 a.m. a 6 p.m., hora estándar del Este, Sábados.
