Summary of Contents for HAMPTON BAY Home Depot 472 603

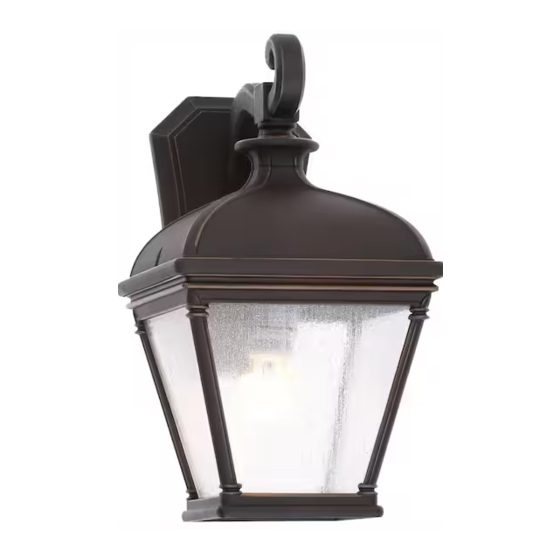

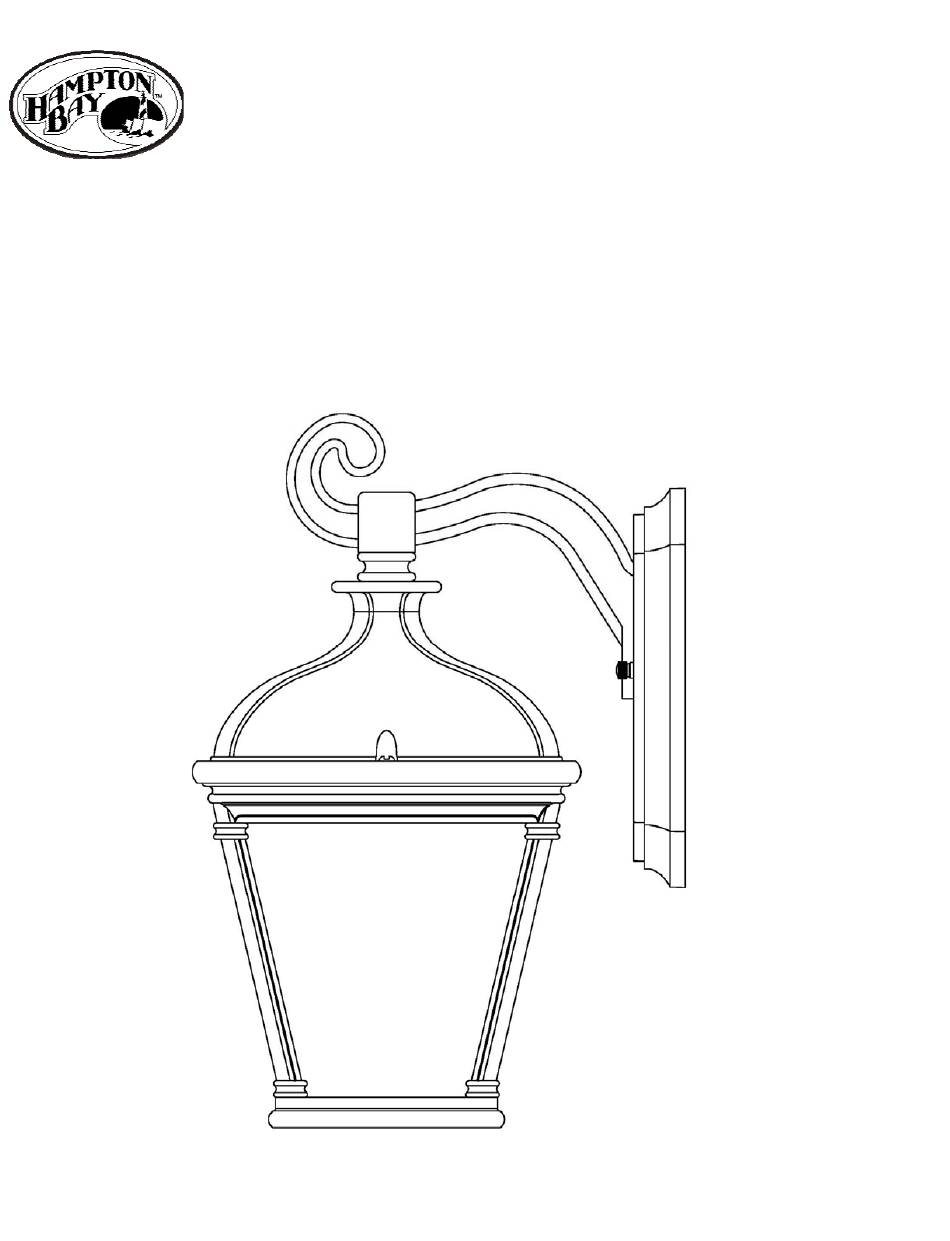

- Page 1 INSTRUCTION MANUAL 1 Light Exterior Wall Lantern Home Depot SKU 472 603 (UPC 718212230824) (Middle Size ) Home Depot SKU 474 302 (UPC 718212230831) (Large Size ) (Dark Rubbed Bronze Finish) Page 1...
- Page 2 Thank you for purchasing this Hampton Bay exterior wall lantern. This product has been manufactured with the highest standards of safety and quality. The finish of this lantern is weather resistant but over time will naturally weather and fade. FEATURES: 1.
- Page 3 CAUTION: 1. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. 2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL QUESTIONS.
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 2 Cap Nuts (#3) ASSEMBLY INSTRUCTIONS: 1. Shut off power at the fuse box or circuit breaker box, if necessary remove old fixture and all mounting hardware from outlet box. 2. Carefully unpack your new fixture and lay out all the parts on a clear area, Take care not to lose any small parts necessary for installation.
- Page 5 ASSEMBLY: Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 Ground Screw (#8) 2 Outlet Box Screws (#9) 2 Mounting Screws (#10) 1 Cross Bar (#11) 3 Wire Connectors (#12) INSTALLATION INSTRUCTIONS: 1. Screw the two Mounting Screws (#10) into the Cross Bar (#11). Mount the Cross Bar (#11) to the Outlet Box (#13) using the two provided Outlet Box Screws (#9). -
Page 7: Installation
INSTALLATION: Page 7... -
Page 8: Troubleshooting
TROUBLESHOOTING: Possible Cause Corrective Action Bulb will not light. 1. Bulb is burned out. 1. Replace light bulb. 2. Power is off. 2. Make sure power supply is on. 3. Faulty wire connection. 3. Check wiring. 4. Faulty switch. 4. Test or replace switch. Fuse blows or circuit Crossed wires or power wire Check wire connections. - Page 9 MANUAL DE INSTRUCCIONES 1 Luz Exterior de Pared Home Depot SKU 472 603 (UPC 718212230824) (Tamaño Mediano ) Home Depot SKU 474 302 (UPC 718212230831) (Tamaño Grande ) (Negro Frotado Bronce) Page 9...
- Page 10 Gracias por la compra de este accesorio Hampton Bay Linterna de pared para el exterior Este producto ha sido fabricado con los más altos niveles de seguridad y calidad. El acabado de esta linterna es resistente a la intemperie, pero con el tiempo se va ir desvaneciendo naturalmente.
- Page 11 PRECAUCIÓN: Antes de comenzar la instalación de este lampara o eliminación de una luz anterior desconecte la alimentación apagando el interruptor o quitando el fusible en la caja de fusibles. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA PREGUNTAS ELÉCTRICAS. 3. Si usted tiene cualquier pregunta no eléctrica de esta, luz por favor, póngase en 1-877-527-0313 contacto con nuestro Servicio de Atención al o visite...
-
Page 12: Instrucciones De Montaje
PIEZAS INCLUIDAS PARA LA ASAMBLEA (partes no están a escala): (# 3) Casquete de tuerca INSTRUCCIONES DE MONTAJE: 1. Apagar la corriente en la caja de fusibles o caja de interruptores de circuito, si es necesario, remueva la lámpara vieja y todos los accesorios de montaje de la caja de salida 2. - Page 13 ASAMBLEA: Page 13...
-
Page 14: Instrucciones De Instalación
PIEZAS INCLUIDAS para la instalación (las partes no están a escala): 1 Tornillos de rosca de tierra（#8） 2 Tornillos de la CAJA DE SALIDA (# 9) 2 EA Tornillo de montaje (#10) 1 travesaño (# 11) 3 conectores de cable de (#12) Instrucciones de instalación: . -
Page 15: Instalación
INSTALACIÓN: Page 15... -
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Posible causa de Acción Correctiva Bombilla no se 1. Bombilla está quemada 1. Reemplace la bombilla. encenderá. 2. Está apagada Asegúrese de que el poder la oferta está encendido 3. Conexión del cable 3. Asegúrese de que el poder la defectuoso oferta está... -
Page 17: Manuel D'instructions
MANUEL D'INSTRUCTIONS 1 Light Mur Extérieur Home Depot SKU 472 603 (CUP 718212230824) (Taille du Moyen ) Home Depot SKU 474 302 (CUP 718212230831) (Grande taille ) (Sombre Frottés Bronze) Page 17... -
Page 18: Caractéristiques
Nous vous remercions d'avoir acheté ce Hampton Bay Lanterne pour mur extérieur. Ce produit a été fabriqué avec des niveaux plus élevés de sécurité et de qualité. La finale de cette lampe de poche est résistante aux intempéries, mais avec le temps il sera la décoloration naturelle.. - Page 19 ATTENTION: Avant d'installer cette lampe ou la suppression d'un jour précédent , Mettez l'interrupteur ou en enlevant les fusibles dans la boîte à fusibles. 2. Consultez un électricien qualifié SI VOUS AVEZ DES ELECTRIQUE QUESTIONS 3. Si vous avez des questions, ce pouvoir, de la lumière s'il vous plaît contacter notre Service Center au 1-877-527-0313 ou visitez www.homedepot.com.
-
Page 20: Instructions D'assemblage
PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas à l'échelle): (# 3) Écrous borgnes INSTRUCTIONS D'ASSEMBLAGE: 1. Coupez le courant à la boîte de boîte de fusibles ou disjoncteurs, si nécessaire, retirez la vieille lampe et tous les accessoires pour le montage de la boîte de sortie 2. -
Page 21: Montage
MONTAGE: Page 21... -
Page 22: Instructions D'installation
PIÈCES FOURNIES pour l'installation (pas les parties à l'échelle): 1 Filetage rectifié vis (#8) 2 Vissez la boîte de sortie(#9) 2 vis de montage (#10) 1 Crossbar (# 11) 3 connecteurs de câble (#12) Instructions d'installation: 1. Vissez les deux vis de montage (# 10) sur le tableau crossbar (# 11). Montez la barre crossbar (# 11) de la boîte de sortie (# 13) avec les deux vis boîte de sortie prévue (# 9). - Page 23 Interrupteur pour activer l'appareil. INSTALLATION: Page 23...
-
Page 24: Dépannage
DÉPANNAGE: Cause possible Mesure corrective Ampoule s'allume pas. 1. Ampoule est grillée. 1. Remplacer l'ampoule. 2. Est éteint. 2. Assurez-vous que la puissance 3. Câble de raccordement 3. Vérifiez le câblage. défectueux. 4. Défaut du commutateur. 4. Test ou remplacer interrupteur.
