Walker Edison SPNB4C Manual

Walker Edison SPNB4C Manual

Spindle nightstand
Hide thumbs Also See for SPNB4C:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

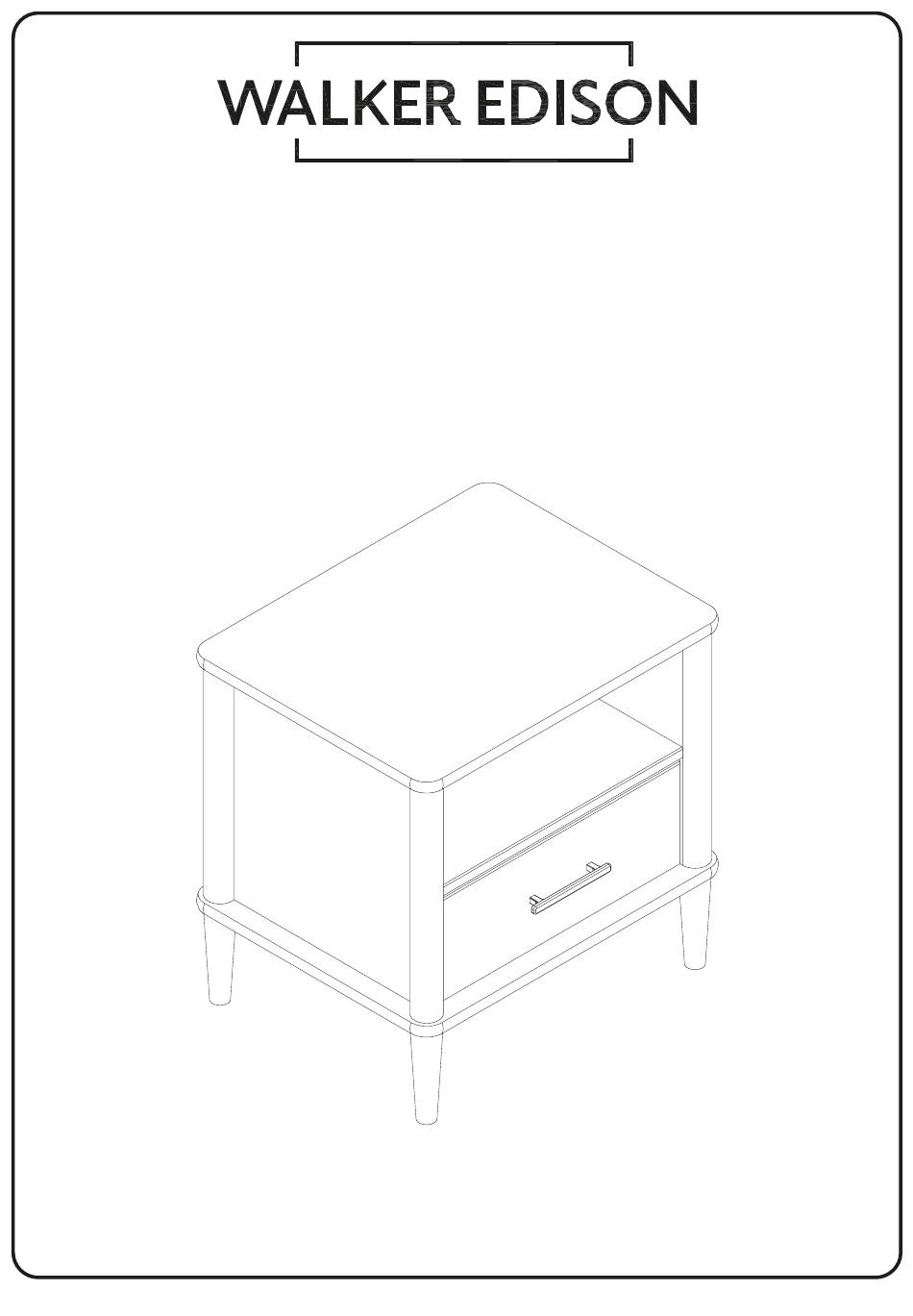

TM
Spindle
Nightstand
SKU: SPNB4C
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com
1
Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.
Revised 01/2025-V3

Advertisement

loading
Need help?

Need help?

Do you have a question about the SPNB4C and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison SPNB4C

Summary of Contents for Walker Edison SPNB4C

  • Page 1 SKU: SPNB4C LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 01/2025-V3...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Slide care Your furniture has highly durable wooden sliders.

  • Page 3: Part List

    XXXXXXXXFF LOT: AAYYWW-XXX Distribution By: Date: MM/20YY Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...

  • Page 4: Hardware List

    Hardware List Part Name Size Quantity 8x40mm Wooden dowel 8x30mm Wooden dowel 4,0x40mm Screw 3,5x30mm Screw Cam bolt 5x24mm 10x20mm Wooden dowel 3/16x7/8mm Screw 4,0x25mm Screw Bolt 7,0x50mm 15x12mm Cam lock Hex key Cam lock cover 17mm Handle The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Insert Wooden dowel (B) into Shelf (15), Right Side Panel (22) and Left Side Panel (23). Wood Dowels Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture.
  • Page 6 Step 2 Insert Wooden dowel (G) into Drawer Slide (06) and Side Rail (13). Attention to the dowel size: Ø10*20mm To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket. This helps prevent any accidental scratches and keeps your furniture in top shape!
  • Page 7 Step 3 Attach Cam bolts (F) with a Phillips head screwdriver into Top Panel (01), Right Side Panel (22) and Left Side Panel (23).
  • Page 8 Step 4 Secure Drawer Slide (06) to Right Side Panel (22) and Left Side Panel (23) with Screw (I) and a Phillips screwdriver. Once this step is complete, your product should look like this:...
  • Page 9 Step 5 Secure Right Side Panel (22) and Left Side Panel (23) to Side Rail (13) using Screw (D) and a Phillips screwdriver. Bottom view Once this step is complete, your product should look like this:...
  • Page 10 Step 6 Secure the Shelf (15) to Right Side Panel (22) using Cam locks (K) and a Phillips screwdriver. Once this step is complete, your product should look like this: Cam Locks Cam Locks help securely join two pieces together. Follow these easy steps. 1: Insert Cam Bolt 2: Assemble both parts together.
  • Page 11 Step 7 Secure Left Side Panel (23) to Shelf (15) attaching Cam locks (K) with a Phillips screwdriver. Once this step is complete, your product should look like this:...
  • Page 12 Step 8 Secure Top Panel (01) to Right Side Panel (22) and Left Side Panel (23) using Cam locks (K) and a Phillips screwdriver. Once this step is complete, your product should look like this:...
  • Page 13 Step 9 Attach Foot (16) to Bottom Panel (14) using Screw ( J) and Hex key (L). Once this step is complete, your product should look like this:...
  • Page 14 Step 10 Fit Back Panel (17) in the groove on Shelf (15). Also secure Bottom Panel (14) to Right Side Panel (22) and Left Side Panel (23) using screw (C) and a Phillips head screwdriver. Once this step is complete, your product should look like this::...
  • Page 15 Step 11 Insert Wooden dowel (B) into Left Drawer Side (09) and Right Drawer Side (10). Also attach Cam bolts (F) to Drawer Front (08) with a Phillips screwdriver.
  • Page 16 Step 12 Secure Left Drawer Side (09) and Right Drawer Side (10) to Drawer Front (08) using Cam lock (K) and Phillips screwdriver. Once this step is complete, your product should look like this:...
  • Page 17 Step 13 Slide Drawer Bottom (11) on the grooves on Left Drawer Side (09) and Right Drawer Side (10). Also attach Drawer Back (12) to Left Drawer Side (09) and Right Drawer Side (10) using Screw (D) and a Phillips screwdriver. Once this step is complete, your product should look like this:...
  • Page 18 Step 14 Secure Handle (N) with Screw (H) and a Phillips head screwdriver.
  • Page 19 Step 15 Insert Wooden dowel (B) into the front hole on Drawer Slide (06). FRONT...
  • Page 20 Step 16 Place the drawer inside the unit, ensuring that you have passed the wooden dowel that is on the drawer slide. Then, insert Wooden Dowels (A) into place inside the drawer. Please note: Do not push the dowel all the way in. It will slightly stick out into the drawer so you are able to remove it if needed.
  • Page 21 Step 17 Insert Cam lock cover (M) into Cam locks (K) in Right Side Panel (22) and Left Side Panel (23).
  • Page 22 You did it! Enjoy your new nightstand! 45 lbs 20 kg 31 lbs 14 kg 5 lbs 2.5 kg Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 23 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Call us at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
  • Page 24 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 01/2025-V3...
  • Page 25 Tenga cuidado. Las herramientas eléctricas pueden causar grietas o daños en el mueble, pero también en los herrajes si se utilizan mal. Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Attention avec la glissière Tes meubles possèdent des glissières en bois très résistantes.
  • Page 26 XXXXXXXXFF LOT: AAYYWW-XXX Distribution By: Date: MM/20YY Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 27 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville 8x40mm Espiga Cheville 8x30mm Espiga 4,0x40mm Tornillo 3,5x30mm Tornillo Goujon 5x24mm Conector Cheville 10x20mm Espiga 3/16x7/8mm Tornillo 4,0x25mm Tornillo Boulon 7,0x50mm Perno Boitier 15x12mm Traba Clé...
  • Page 28 Étape / Paso 1 (FR) Insérez le Cheville (B) dans l'Étagère (15), Panneau droit (22) et Panneau gauche (23). (ES) Inserte la Espiga (B) en el Estante (15), Panel derecho (22) y Panel izquierdo (23). Las espigas son esenciales en el montaje de muebles Les chevilles sont essentielles lors de l’assemblage de para crear uniones fuertes y precisas.
  • Page 29 Étape / Paso 2 (FR) Insérez le Cheville (G) dans le Traverse latéral (13) et la Glissière (45). (ES) Inserte la Espiga (G) en el Travesaño lateral (13) y en la Corredera (45). Attention to the dowel size: Ø10*20mm Pour que ton produit conserve son meilleur aspect Para mantener su producto con el mejor aspecto et sans rayures, essaie de le monter sur une y sin arañazos, pruebe a montarlo sobre una...
  • Page 30 Étape / Paso 3 (FR) Insérez le Goujon (F) avec un tournevis cruciforme, dans le Panneau supérieur (01), Panneau droit (22) et Panneau gauche (23). (ES) Inserte el Conector (F) con un destornillador Phillips, en el Panel superior (01), Panel derecho (22) y Panel izquierdo (23).
  • Page 31 Étape / Paso 4 (FR) Fixez la Glissière (45) sur le Panneau droit (22) et Panneau gauche (23) avec la Vis (I) et un tournevis cruciforme. (ES) Fije la Corredera (45) al Panel derecho (22) y Panel izquierdo (23) con el Tornillo (I) y un destornillador Phillips.
  • Page 32 Étape / Paso 6 (FR) Montez l'Étagère (15) sur le Panneau droit (22). Insérez la Goujon (K) dans l’Étagère (15) et serrez avec un tournevis cruciforme. (ES) Coloque el Estante (15) en el Panel derecho (22). Inserte el Traba (K) en el Estante (15) y apriételo con un destornillador Phillips.
  • Page 33 Étape / Paso 7 (FR) Insérez le Panneau gauche (03) dans l'Étagère (15). Insérez la Goujon (K) et serrez-la avec un tournevis cruciforme. (ES) Coloque el Panel izquierdo (03) en el Estante (15). Inserte el Traba (K) y apriételo con un destornillador Phillips.
  • Page 34 Étape / Paso 9 (FR) Insérez la Boulon ( J) dans la Panneau inférieur (14) et les Pieds (06). Fixez le Boulon (J) avec la clé hexagonale (L) tout en tournant les pieds pour les fixer à l'unité. (ES) Inserte el Perno (J) en el Panel inferior (14) y los Pies (06). Asegure el Tornillo (J) con la llave hexagonal (L) mientras gira los pies para asegurarlas a la unidad.
  • Page 35 Étape / Paso 11 (FR) Insérez le Cheville (B) dans le Côté gauche du tiroir (09) et Côté droit du tiroir (10). Insérez le Goujon (F) avec un tournevis cruciforme dans la Façade du tiroir (08). (ES) Inserte la Espiga (B) en el Lado izquierdo del cajón (09) y Lado derecho del cajón (10). Inserte el Conector (F) con un destornillador Phillips en el Frente del cajón (08).
  • Page 36 Étape / Paso 13 (FR) Insérez le Fond du tiroir (11) entre le Côté gauche du tiroir (09) et le Côté droit du tiroir (10). Fixez le Arriére du tiroir (12) sur le Côté gauche de Tiroir (09) et Côté droit du tiroir (10) avec Vis (D) et un tournevis cruciforme.
  • Page 37 Étape / Paso 15 (FR) Insérez la Cheville (B) dans la Glissière (45). (ES) Inserte la Espiga (B) en la Corredera (45). FRONT Étape / Paso 16 (FR) Insérez la Cheville (A) à l'intérieur de chaque tiroir, avec le tiroir à l'intérieur de l'unité, après avoir passé la goupille qui se trouve dans la glissière du tiroir.
  • Page 38 Étape / Paso 17 (FR) Insérez le Couverclé du Goujon (M) sur le Goujon (K) sur le Panneau droit (22) et le Panneau gauche (23). (ES) Inserte la Tapa del Conector (M) en el Conector (K) en el Panel derecho (22) y el Panel izquierdo (23).
  • Page 39 Vous avez réussi ! Profitez de votre nouvelle tale de chevet ! Lo has conseguido! Disfruta de tu nueva mesita de noche ! 45 lbs 20 kg 31 lbs 14 kg 5 lbs 2.5 kg Félicitations pour votre nouveau meuble! Nous serions ravis d'en entendre parler et de le voir.
  • Page 40 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l’Utah, est l pour obtenir des informations sur les produits, aider pour l’assemblage d’un porduit ou pour tout autre problme de support client. Appelle-nous 801-433-3008 Envoie-nous les e-mails service@walkeredison.com Visite notre site accueil au client walkeredison.com/pages/customer-service Nous sommes disponibles pour t’aider du Lundi au Jeudi de 8 am - 5 pm, Vendredi de 8 am - 3 pm MST.
