USER INFORMATION SHEET
FRONT BRAKE FLUID RESERVOIR KIT
ATTENTION
This reservoir comes assembled for shipping purposes only. Tighten all fasteners to appropriate torque specifications before riding. (3.2Nm).
Carefully read, understand and follow these instructions, they are an essential part of the product. If you have any doubt whatsoever
regarding the installation or use of your product, please see your authorized OXFORD dealer for assistance.
For correct installation, all tightening has to be done after the correct positioning of the accessories without restricting the moving parts,
to not compromise the correct functioning of the product.
For your own safety OXFORD suggests regular inspection of the braking system components. If your product is leaking, bent, deformed,
cracked, chipped or worn, no matter how slight, immediately have an OXFORD dealer inspect the product before you ride again. In any
case never try to repair or modify this product or its components, always replace with OXFORD original components. This product may
not be compatible with your motorcycle or with other aftermarket equipment installed before. For your safety OXFORD suggests to
always contact your dealer for expert advise.
Do not allow contaminates (moisture, dust, etc.) to enter the brake reservoir. Clean cap before removing. Only remove the cap when
necessary. Contaminated fluid could cause brake failure. Improper installation of reservoir could cause brake failure. Bleed the braking
system after installation of the new reservoir. Take care when handling hydraulic oils and follow the manufacturers guidelines. The
cap screws are set with semi-permanent thread lock and need to be tightened to 3.2Nm. If the thread lock comes off when the cap is
removed re apply with semi-permanent thread lock by following the manufacturers guidelines.
Take care when filling the reservoir. Hydraulic fluids can be harmful if they come into contact with skin and eyes. Ensure you do not
fill over the max line. Protect paintwork using a clean dry cloth. Ensure all reservoir components are clean and dry before filling. After
tightening the screws use a clean dry cloth to clean the product. After filling check the oil level. Too much oil will cause leaks, too little oil
will cause insufficient hydraulic power.
Before riding your motorcycle, ensure the braking system is working as expected and the reservoir does not interfere with any other
components on the motorcycle. We strongly suggest repeating these checks periodically, especially after long trips or prolonged periods
of not using the bike.
TECHNICAL INFORMATION
•
Waterproof seal
•
Volume: 30ml
•
44.5mm x Ø 50 mm
•
CNC construction
•
Transparent PA12 tank
•
The kit includes 3 hose adaptors: 1x Ø 7mm 90° / 1x Ø 8mm 90°/ 1x Ø 8mm
•
Recommended use: front brake reservoir
•
The front brake fluid reservoir is supplied with an NBR gasket and is
compatible with DOT 3 / 4 and DOT 5.1 oils
FILLING YOUR RESERVOIR
1.
Remove M4 screws
2.
Remove cap
3.
Remove gasket support
4.
Remove gasket
5.
Fill to max fill line
6.
Ensure components are clean and free of contaminates
7.
Refit gasket
8.
Refit gasket support
9.
Refit cap
10. Tighten M4 screws to 3.2Nm
REV00020223

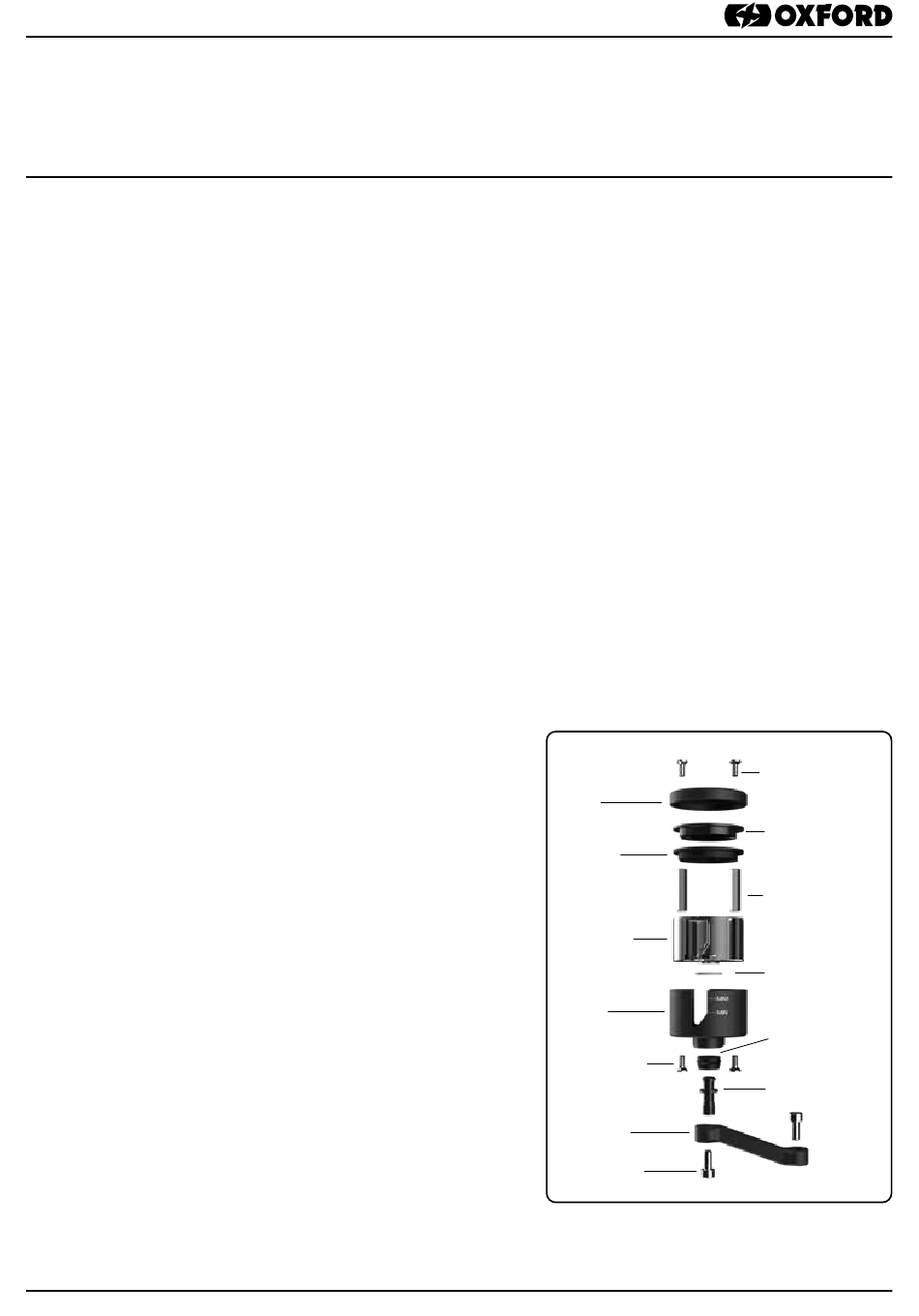

ASSEMBLY
Cap
Gasket
Reservoir
Body
M4 screws
Bracket
M6 screws
M4 screws
Gasket support
Threaded boss
O ring
Gasket
Hose adaptor
