Page 1

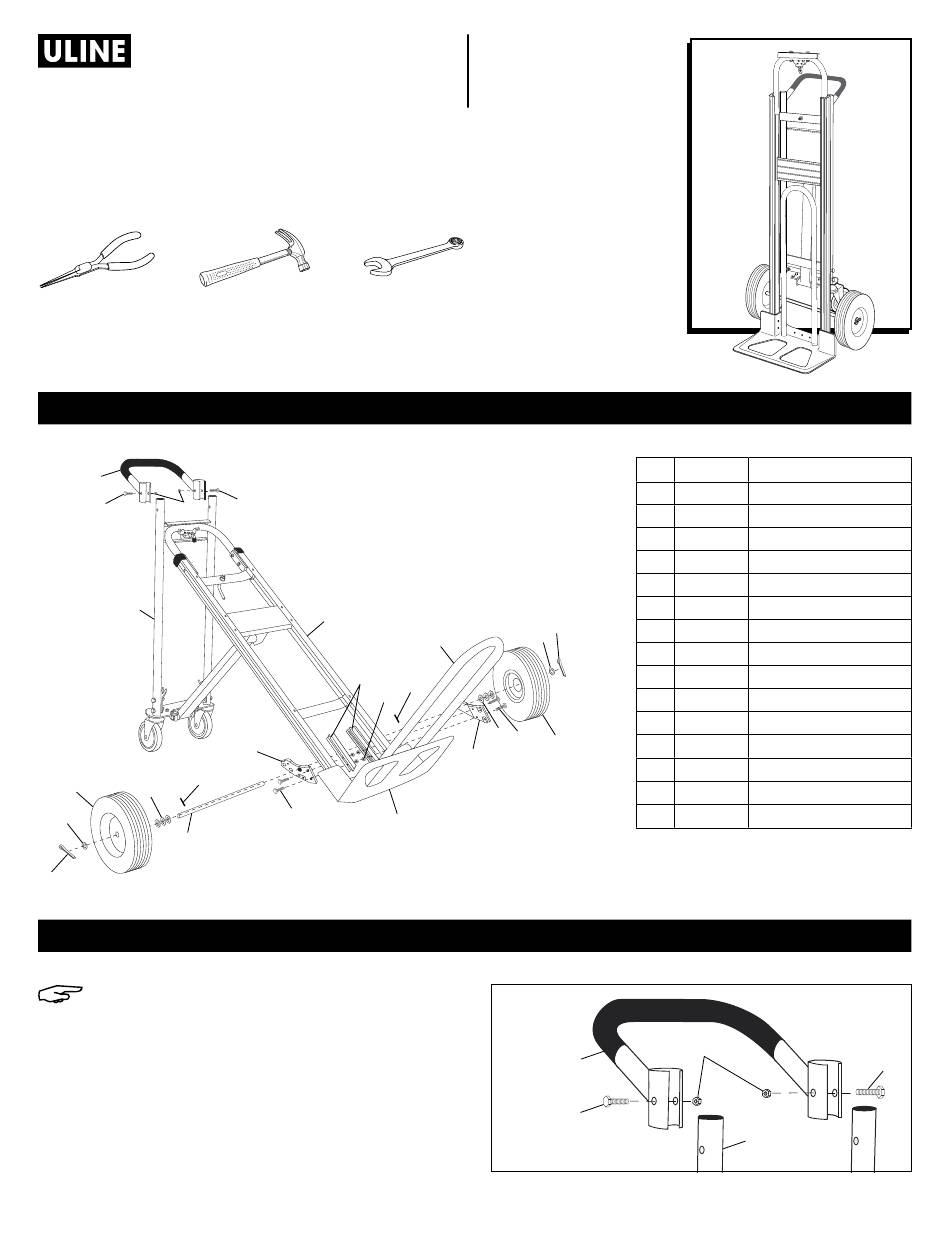

Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-4124 1-800-295-5510 uline.com 3-IN-1 ALUMINUM HAND TRUCK WITH SOLID RUBBER WHEELS TOOLS NEEDED Pliers Hammer 10 mm Wrench 13 mm Wrench 14 mm Wrench PARTS QTY. DESCRIPTION Handle...
Page 2
ASSEMBLY CONTINUED ATTACH NOSE PLATE, FOLDING NOSE EXTENSION AND AXLE SUPPORTS Figure 2a Position frame reinforcements (12) against bottom frame rail (4). (See Figure 2a) Slide nose plate (14) into channel on frame reinforcements, keeping bolt holes aligned. (See Figure 2) 2.
OPERATION CHANGE POSITIONS PLATFORM POSITION Turn retaining latch to disengage back frame. Pull back frame away from hand truck frame so casters rest on the ground. Slide back frame down until it is horizontal to the ground. Slide guard plate into Y-brackets on back frame.
H-4124 800-295-5510 uline.mx DIABLITO DE ALUMINIO 3-EN-1 CON LLANTAS DE CAUCHO SÓLIDO HERRAMIENTAS NECESARIAS Pinzas Martillo Llave de 10 mm Llave de 13 mm Llave de 14 mm PARTES CANT. DESCRIPCIÓN Perno de 6 mm Contratuerca de 6 mm Armazón...
Page 5
CONTINUACIÓN DE ENSAMBLE INSTALE LA BASE, EXTENSIÓN PLEGABLE PARA LA BASE Y SOPORTES DEL EJE Diagrama 2a Posicione los refuerzos del armazón (12) contra el fondo del riel del armazón (4). (Vea Diagrama 2a) Deslice la base (14) dentro del canal en los refuerzos del armazón (12), manteniendo los orificios de pernos alineados.
Page 6
FUNCIONAMIENTO CAMBIO DE POSICIONES POSICIÓN DE PLATAFORMA Gire el cerrojo retenedor para desenganchar el armazón posterior. Retire el armazón posterior del diablito para que las ruedas se posen sobre el suelo. Deslice el armazón posterior hacia abajo hasta que quede horizontal con el piso. Inserte la placa protectora en los soportes en Y del armazón posterior.
H-4124 1 800 295-5510 uline.ca DIABLES DE MANUTENTION 3-EN-1 EN ALUMINIUM AVEC ROUES EN CAOUTCHOUC PLEIN OUTILS REQUIS Pinces Marteau Clé de 10 mm Clé de 13 mm Clé de 14 mm PIÈCES QTÉ. DESCRIPTION Poignée Boulon 6 mm Écrou freiné 6 mm...
Page 8
MONTAGE SUITE FIXATION DE LA BAVETTE, DE LA RALLONGE DE BAVETTE REPLIABLE ET DES SUPPORTS D'ESSIEU Figure 2a Positionnez les renforts de cadre (12) sur le bas des rails de cadre (4). (Voir Figure 2a) Glissez la bavette (14) dans le canal des renforts de cadre, en gardant les trous de boulons alignés.
Page 9
FONCTIONNEMENT CHANGEMENTS DE POSITION POSITION DE LA PLATEFORME Tournez le loquet de retenue pour libérer le cadre arrière. Tirez le cadre arrière en l'éloignant du châssis principal jusqu'à ce les roulettes touchent le sol. Faites glisser le cadre arrière vers le bas jusqu'à ce qu'il soit horizontal par rapport au sol.
