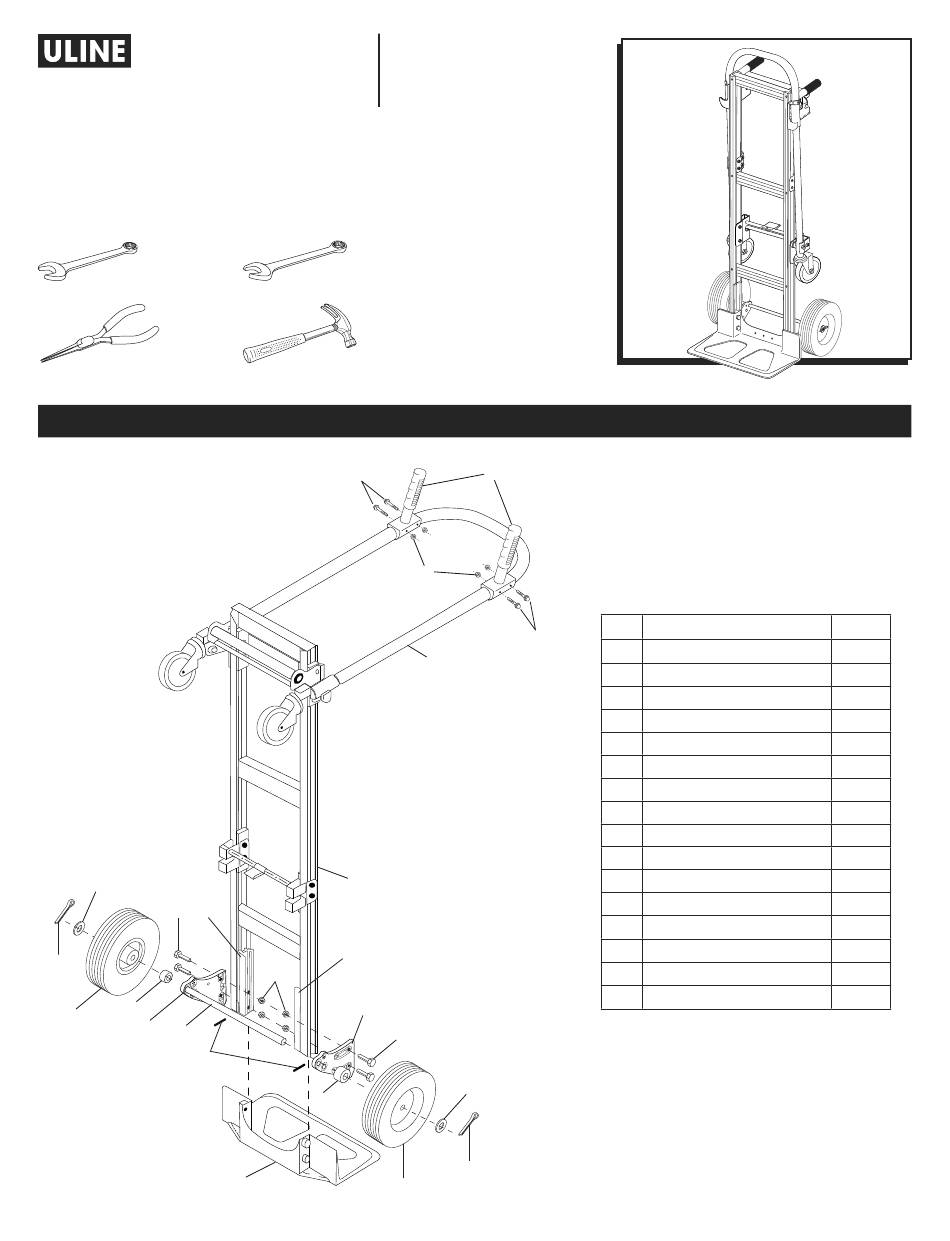

H-1479
CONVERTIBLE JR
ALUMINUM HAND TRUCK
WITH SOLID RUBBER WHEELS
TOOLS NEEDED
10 mm Wrench
Pliers
7
11
14
6
8
15
13
9
10
PAGE 1 OF 8
1-800-295-5510
uline.com
13 mm Wrench
Hammer
2
5
11
12
13
14
8
16
15
PARTS
1
3
2
4
7
6
Para Español, vea páginas 3-5.
Pour le français, consulter les pages 6-8.
#
DESCRIPTION
1
Handle with Bracket
2
6 mm Hex Washer Head Bolt
3
6 mm Locknut
4
Extended Handle
5
Frame
6
Cotter Pin
7
Washer
8
Spacer
9
Axle
10
Round Pin
11
Frame Reinforcement
12
8 mm Locknut
13
Axle Support
14
8 mm Bolt
15
Wheel
16
Nose Plate
QTY.
2
4
4
1
1
2
2
2
1
2
2
4
2
4
2
1
0425 IH-1479
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-1479
Summary of Contents for U-Line H-1479
- Page 1 Para Español, vea páginas 3-5. Pour le français, consulter les pages 6-8. H-1479 1-800-295-5510 uline.com CONVERTIBLE JR ALUMINUM HAND TRUCK WITH SOLID RUBBER WHEELS TOOLS NEEDED 10 mm Wrench 13 mm Wrench Pliers Hammer PARTS DESCRIPTION QTY. Handle with Bracket...
-
Page 2: Attach Handle
ASSEMBLY NOTE: Do not use air or power tools. ATTACH HANDLE Handle With Bracket Rotate handles toward back of hand truck. Hex Washer Head Bolts 2. Align holes in handles with brackets and extended Locknuts handle. Insert four hex washer head bolts through handles with brackets and extended handle and secure with locknuts. -
Page 3: Herramientas Necesarias
H-1479 800-295-5510 uline.mx DIABLITO CONVERTIBLE DE ALUMINIO JR CON LLANTAS DE CAUCHO SOLIDAS HERRAMIENTAS NECESARIAS Llave de 10 mm Llave de 13 mm Pinzas Martillo PARTES DESCRIPCIÓN CANT. Asa con Soporte Perno de Cabeza Hexagonal con Rondana de 6 mm... - Page 4 ENSAMBLE NOTA: No use herramientas eléctricas ni neumáticas. Pernos de Asa con FIJE EL ASA Cabeza Soporte Hexagonal 1. Gire las asas hacia la parte trasera del diablito. Tuercas de Seguridad Rondana 2. Alinee los orificios de las asas con los soportes y el asa extendida.
- Page 5 CONTINUACIÓN DE ENSAMBLE CAMBIO DE POSICIÓN Posición de Plataforma: Presione el pestillo de liberación en la parte posterior del diablito y deslice el armazón hacia abajo. Posición de Diablito: Jale el asa hacia arriba y deslice el armazón hacia arriba hasta que se fije en su lugar. 800-295-5510 uline.mx PAGE 5 OF 8...
- Page 6 H-1479 1 800 295-5510 uline.ca DIABLE DE MANUTENTION COMPACT TRANSFORMABLE EN ALUMINIUM AVEC ROUES PLEINES EN CAOUTCHOUC OUTILS REQUIS Clé de 10 mm Clé de 13 mm Pinces Marteau PIÈCES DESCRIPTION QTÉ Poignée avec support Boulon à tête hexagonale à embase de 6 mm Écrou freiné...
-
Page 7: Montage
MONTAGE REMARQUE : N'utilisez pas d'outils pneumatiques ou électriques. Poignée avec Boulons FIXATION DE LA POIGNÉE support à tête Faites pivoter les poignées jusqu'à ce qu'elles soient hexagonale Écrous freinés à embase orientées du côté arrière du diable de manutention. 2. Alignez les trous des poignées avec supports avec ceux de la poignée allongée. - Page 8 MONTAGE SUITE CHANGEMENTS DE POSITION Position de plateforme : Appuyez sur le loquet de déverrouillage à l'arrière du diable de manutention et faites glisser le cadre vers le bas de la poignée. Position de diable de manutention : Tirez la poignée vers le haut et faites glisser le cadre le long de la poignée jusqu'à...
