Summary of Contents for Vinten V4043-0001

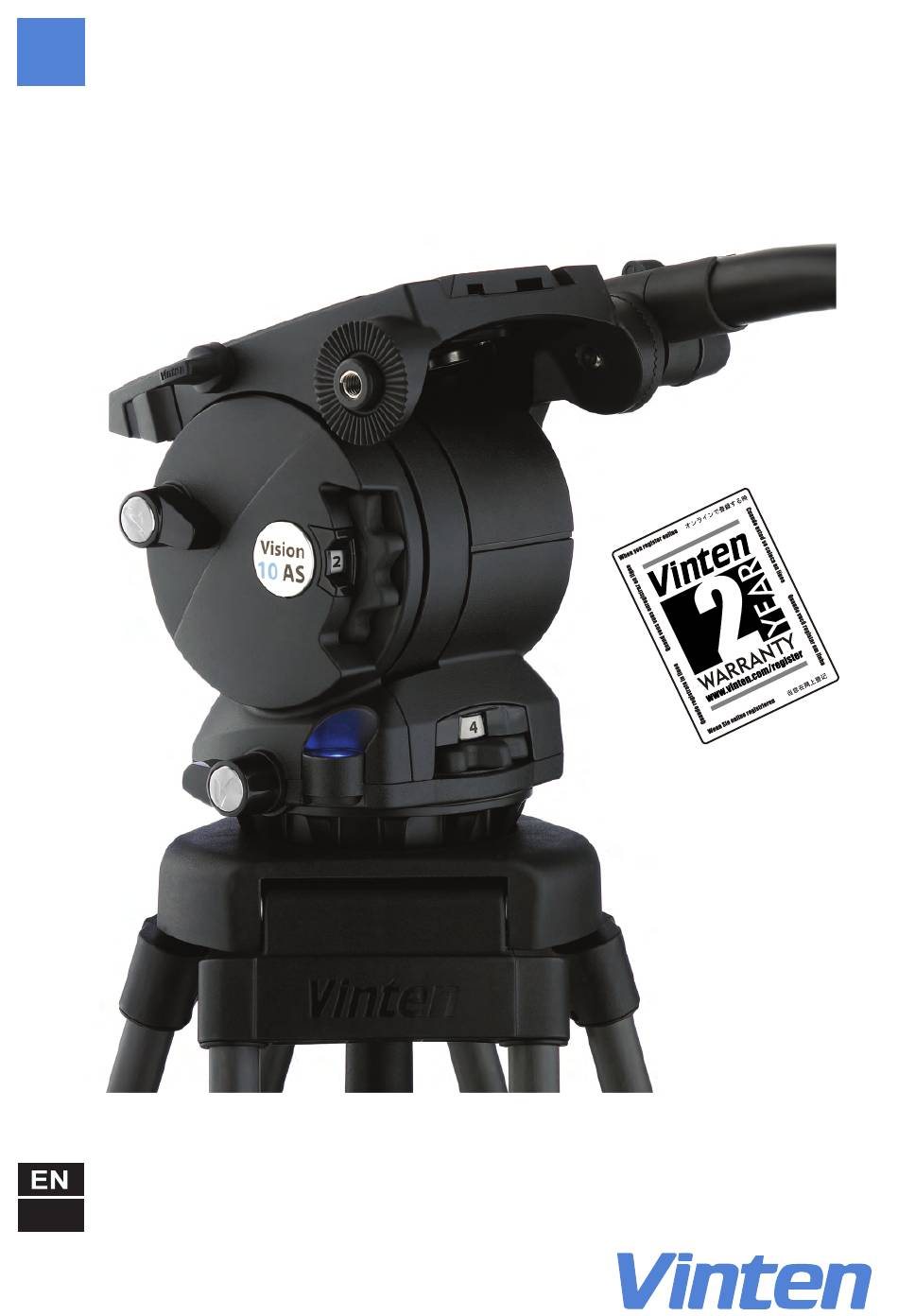

- Page 1 Vision AS Pan & Tilt Heads V4043-0001 V4044-0001 V4045-0001 V4046-0001 Operating instructions V4045-4984/4 Serial No. 1500 onwards 対応機種：シリアルナンバー1500 以降...
- Page 2 Vision AS Pan & Tilt Heads Publication No. V4045-4984 Issue 4 English ....page 5 日本語 ..ページ 29...
- Page 3 Vitec Group plc. Trademarks Vinten® and Vision® are registered trademarks of Vitec Group plc. Important information about this document Information contained within this document is subject to change.
-
Page 4: Understanding These Instructions
а след това - преведени на други posteriormente se han traducido a езици. Ако не разбирате тези otros idiomas. Si no entiende estas езици, свържете се с Vinten или с instrucciones, póngase en contacto Вашия дистрибутор, за да con Vinten o con su distribuidor получите... -
Page 5: European Regulations
Als het onmogelijk is deze posredoval originalna navodila instructies te begrijpen, neemt u (velja za dr_ave EU). contact op met Vinten of met uw Suomi distributeur om een vertaling te Tähän käyttäjän oppaaseen bemachtigen van de sisältyvät ohjeet on kirjoitettu alun... -
Page 6: Table Of Contents
English Contents Page Safety - read this first..........6 Usage. -
Page 7: Safety - Read This First
English Safety - read this first Warning Symbols in this Operators Guide Where there is a risk of personal injury or injury to others, comments appear highlighted by the word WARNING!—supported by the warning triangle symbol. Where there is a risk of damage to the product, associated equipment, process or surroundings, comments appear highlighted by the word CAUTION! Usage The Vision AS range of pan and tilt heads are designed for use by professional camera... -
Page 8: Technical Specification
English Technical specification Vision 3AS pan and tilt head Height ............15.1 cm (5.9 in.) Length . - Page 9 English Vision 10AS pan and tilt head Height ............16 cm (6.3 in.) Length .
- Page 10 English Fig. 1 Vision AS pan and tilt head (front and right-hand side) (1) ............Battery compartment (2) .
- Page 11 English (16) (17) (18) (15) (14) (13) (12) (11) (10) Fig 2 Vision AS pan and tilt head (left-hand side) (6) ............Pan bar mounting (7) .
-
Page 12: Introduction And Description
The battery for the illuminated level bubble is located in the battery compartment at the front of the head (1) behind the Vinten label. If the battery level is low, the level bubble illumination will flash 3 times when switched on. -
Page 13: Pan Bar
English position by the slide plate clamp (13). The slide load release (14) allows rapid removal of the slide plate (16) from the head by lifting the camera upwards. The head is supplied with a 1/4 in. screw and pin adaptor to suit most lightweight camcorders and two 3/8 in. -
Page 14: Operation
The Vision 3AS and 5AS pan and tilt heads are supplied with an integral 75 mm ball mount and the Vision 8As and 10AS heads have an integral 100 mm ball mount, designed for installation on a compatible Vinten tripod. Adaptors are available to allow the head to be installed onto tripods or pedestals fitted with other mountings. -
Page 15: Mounting The Camera Using 3/8 In. Camera Mounting Screws
English Mounting the camera using 3/8 in. camera mounting screws The camera slide plate (16) is secured to the base of the camera using either two 3/8 in. camera screws or a 1/4 in. screw pin adaptor (also see Mounting the camera using the 1/4 in. screw and pin adaptor on page 16). - Page 16 English Position the two 3/8 in. camera screws (17) as far apart as possible on the camera slide plate (16) (Fig. 4). Fig. 4 Fitting the 3/8 in. camera mounting screws Attach the camera slide plate (16) to the camera or camera mounting plate approximately under the centre of the camera's weight.
- Page 17 English Fig. 5 Mounting the camera onto the head Mounting the camera using the 1/4 in. screw and pin adaptor A 1/4 in. screw and pin adaptor, comprising a 1/4 in. locating pin on a plate and a 1/4 in. camera mounting screw, is stored in the camera storage compartment (18) on right-hand side of the camera mounting platform.
- Page 18 English (19) (17) (18) Fig. 6 Camera screw storage compartment Remove the 3/8 in. camera mounting screws (17) from the camera slide plate (16) (if not already done) and place them into the camera storage compartment (18). Secure the compartment cover by pressing the cover downwards. Mount the 1/4 in.
-
Page 19: Checking Camera Balance
English Attach the camera slide plate (16) to the camera or camera mounting plate approximately under the centre of the camera's weight. If not already done, apply both pan brake (10) and tilt brake (12) by turning the levers in a clockwise direction. - Page 20 English ±90° ±60° ±40° Payload Mass (Kg) Fig. 8 Vision 3AS balance graph ±90° ±60° ±40° Payload Mass (Kg) Fig. 9 Vision 5AS balance graph...
- Page 21 English ±90° ±60° ±40° Payload Mass (Kg) Fig. 10 Vision 8AS balance graph ±90° ±60° ±40° Payload Mass (Kg) Fig. 11 Vision 10AS balance graph...
- Page 22 English Warning! 1. Do NOT exceed the maximum capacity of either the head or the tripod. The system will become unstable and may fail. 2. Always support the camera payload when disengaging the counter- balance (Perfect Balance control) mechanism to prevent it falling away suddenly.
-
Page 23: Applying The Pan And Tilt Brakes
English Using the pan bar (5), tilt the head backwards and forwards. Turn the Perfect Balance control (3) clockwise until the camera remains in position and does not fall away when the head is tilted and then released (hands-free). Repeat the setup until perfect balance is achieved, when the camera remains set at any angle from +90°... - Page 24 English To increase tilt drag: Turn the tilt drag control (11) in a clockwise direction (downward). To decrease tilt drag: Turn the tilt drag control (11) in a counter-clockwise direction (upward). To increase pan drag: Turn the pan drag control (7) in a counter-clockwise direction (left to right). To decrease pan drag: Turn the pan drag control (7) in a clockwise direction (right to left).
-
Page 25: Maintenance
Maintenance General Vinten products are robustly made to high engineering standards and little attention is required to maintain serviceability save regular cleaning. Attention to the following points will ensure a long and useful service life with minimum need for repair. -
Page 26: Adjusting The Pan And Tilt Brakes
English Position the new battery (positive terminal upward) in the battery compartment (1), ensuring that it is neatly stowed in the cut-out provided. CAUTION! Use plastic tweezers when handling the battery. Avoid shortening the battery by holding it by the circumference edge. Refit the battery compartment (1) into the head. - Page 27 English Using a 2.5mm allen key, remove the screw (10.2 & 12.2) securing the brake lever. Remove the brake lever without moving the brake shaft. Turn the brake shaft clockwise until the brake makes contact. Replace the brake lever onto the brake shaft at approximately 30-45 degrees from the off position (Fig.
-
Page 28: Parts List
Vision 3AS (75 mm bowl) ........ - Page 29 English Optional Accessories Telescopic pan bar (Vision 3AS and Vision 5AS) ......3219-113 Telescopic pan bar (Vision 8AS).
- Page 30 日本語 仕様 ページ 安全のために - 最初にお読みください ..... . 30 用途 ........30 リサイクルによる環境保全...
-
Page 31: 安全のために - 最初にお読みください
日本語 安全のために - 最初にお読みください 本操作マニュアルの警告表示について 人が傷害を負う可能性が想定される内容には、 「警告」の文字と警告を示す三角 形の記号が表示されます。 本製品、関連機器、操作工程または周辺への損傷の可能性が想定される内容に ては、 「注意」の文字が表示されます。 用途 ヴィジョン ＡＳ シリーズのパン・チルトヘッドは、映像取材や制作などの撮影現場にお いて、プロのカメラマンが使用することを前提に設計されております。これらのヘッドは軽 量ながらも、ヴィジョン １０ ＡＳ は最大 17.0ｋｇ のカメラやアクセサリーをサポートし、 バランスを保ちます。 （完全バランスの取れる重心高などの詳細については P.19 「カメラバ ランスの確認」を参照）また、ヘッドは使用する際は、必ず最大荷重をサポートできる設計の 専用サポート機器に装着してください。 警告！ 1. 操作方法が分からない場合は使用しないでください。 2. 用途」の項に記載された用途以外には一切使用しないでください。 3. 本書に記載された範囲を超えたメンテナンスについては、ヴィンテンが推奨す る有資格者がメンテナンスマニュアルの手順に従って行う必要があります。 リサイクルによる環境保全 廃棄バッテリーの処理 本製品に含まれるバッテリーは家庭用ごみとして処理することはできません。これらのバッ テリーを適正に処理することで、環境や人体への悪影響を防ぐだけでなく、資源を節約する ことにつながります。本製品からバッテリーを安全に取り外す方法に関する情報を参照して ください。廃棄バッテリーを処理する場合は、適正な回収場所に持ち込んでください。... - Page 32 日本語 仕様 ヴィジョン 3 AS パン・チルトヘッド 高さ ........15.1 cm 長さ...
- Page 33 日本語 ヴィジョン 10 AS パン・チルトヘッド 高さ ........16 cm 長さ...
- Page 34 日本語 (5） (4） (1） (3） (2） Fig. 1 ヴィジョン AS パン & チルトヘッド（右前面） (1) ......バッテリーボックス (2) .
- Page 35 日本語 (16） (17） (18） (15） (14） (13） (12） (6） (7） (11） (10） (9） (8） Fig. 2 ヴィジョン AS パン & チルトヘッド（左後面 ) (6) ......パンバーロゼット （菊座） (7) .
-
Page 36: 機能紹介
ステムを採用し、両軸でのカメラの滑らかな動きを確保します。 パンならびにチルトの ド ラッグはパンドラッグノブ（7）とチルトドラッグノブ（11）でそれぞれ調節できます。 パンブレーキとチルトブレーキ パンブレーキとチルトブレーキを使用することで、ヘッドをパン軸・チルト軸をあらゆる位 置で自在に固定することが可能です。 パンブレーキレバー（10）とチルトブレーキレバー （12）はヘッドの左側に配置されています。 照明付き水準器 照明付き水準器 （9） は、ヘッドの左側面に配置されています。暗い場所での撮影時には、水 準器の下に設置された照明スイッチ （8） を入れることで、水準器の照明が約 20 秒間点灯し ます。スイッチを長押しすると点滅後、約 40 秒の照明に延長されます。点灯中にスイッチを 押すことで、照明は消灯します。 水準器の電池はヘッド前面、Vinten ロゴの後ろに配置されたバッテリーボックス （1） へ収 納できます。電池残量が少ない際は、点灯時に３回点滅しお知らせします。 カメラを装着する 新しいサイドローディング式スライドプレート（16）によって、カメラの取り付け・取り外 しが簡単に行えます。カメラにサイドローディング式スライドプレート（16）を装着し、ス ライドプレートクランプの反対側にあるスライドプレートの端がかみ合うようにしてから、 スライドクランプ側カメラプレートの端を「カチャ！」という音と共にクランプがプレート をキャッチするまで押し下げ（注意： プレートが無い状態でキャッチされた状態の場合は、 一度プレートリリースボタンを押して解除してから行ってください） 、さらにスライドプレー トクランプ（13）で固定します。 取り外す際は、スライドプレートクランプ（13）を緩めた 後に、 リリースボタン (14） を押してカメラを持ち上げることで、スライドプレート（16）を... -
Page 37: パンバー
日本語 ヘッドには 3/8” インチ カメラ固定ねじと、 あらゆる軽量カムコーダーに適合する 1/4 イン チ カメラ固定ねじ / ピンアダプターが付いています。使用していないピンアダプターとカメラ 固定ねじは、雲台の左にある収納部（18）に格納できます。 パンバー パンバーロゼット（6）は雲台後部の両側にあります。パンバー（5）はパンバークランプ （4）で装着し、ロゼットで角度を調節できます。ヴィジョン 3AS、5AS、8AS ヘッドには 固定 長パンバーが、 ヴィジョン 10AS ヘッドには伸縮パンバーが付属されています。 必要に応じて (2) 本目のパンバーを反対側に装着することができます。 スペアパーツキット 全ヴィジョン AS パン・チルトヘッド 製品には、ブレーキレバー、スペアバッテリーを含む スペアパーツキット（V4045-1902）が付属されています。詳細については (52) ページのパー ツ表を参照してください。... -
Page 38: パンバーを装着する
日本語 操作 パンバーを装着する 本製品に付属されているパンバー（1 個）はヘッドの左右にあるパンバーロゼット（6）に装 着できます。 パンバーを装着するには： パンバー（5）を左右いずれかのパンバーロゼット（6）に合わせます。 パンバークランプ（4）を、パンバーが固定されるまで時計回りに締めて固定します。 必要に応じて 2 本目のパンバーを反対側に装着することができます。 ヘッドを三脚に装着する ヴィジョン 3AS、 5AS パン & チルトヘッドには 75 mm のボールベース、 ヴィジョン 8AS、 10AS ヘッドには 100 mm ボールベースが装備されており、それぞれのボールサイズに 適合する ヴィンテン製三脚に装着 可能です。さらに一部の組み合わせによっては、異なるサイズの三 脚やペデスタルにも装着できるよう , アダプターが用意されています。 ヘッドを三脚に装着するには： ボールクランプノブ（2）を、反時計回りに緩めていき、ヘッドから外します。 ヘッドを三脚のボウルに慎重に合わせます。 パンバーを持ってヘッドを安定させ、ヘッドが固定されるまで ボールクランプノブ （2）を... -
Page 39: 3/8" カメラ固定ねじでカメラを装着する
日本語 3/8" カメラ固定ねじでカメラを装着する 3/8" カメラ固定ねじ 2 本または 1/4" ピンアダプターでスライドプレート（16）をカメラの 底に固定します（40 ページのねじ／ピンアダプターでカメラを装着する参照） 。 カメラをヘッドに装着するには： 以下の手順で カメラスライドプレート（16）をヘッドから外します（図 3） 。スライ ドプレートクランプ（13）を反時計回りに 180 度回転してクランプを 緩めます。プ レートリリースボタン（14）を前に押し出すと、スライドプレート（16）がクランプ から外れます。 スライドプレート（16）を持ち上げてヘッドから外します。 (14） (13） (16） Fig. 3 カメラスライドプレートを外す... - Page 40 日本語 2 本のカメラ固定ねじ（17）をそれぞれカメラスライドプレート（16）上の離れた位 置に配置します（Fig. 4） 。 Fig. 4 カメラ固定ねじを装着する カメラ固定ねじを使って、カメラスライドプレート（16）をカメラ、またはカメラの 下に取り付いている 装着します。 パンブレーキ（10）とチルトブレーキ（12）のレバーを 時計回りに締めてヘッドを 固定します。 警告！ ブレーキレバーの操作は無理な負荷を加えず、手動で行います。 カメラを雲台上部のプラットフォー上まで持って行き（Fig. 5） 、(A) スライドクラ ンプ（13）の反対側にあるスライドプレート（16）の端がかみ合うようにしてから、 (B) スライドクランプ側カメラプレートの端を「カチャ！」という音と共にクラン プがプレートをキャッチするまで押し下げます。 （注意： しっかりクランプ部に装 着されたかを確認してください。ズレていたり、プレートが無い状態でキャッチされ た状態の場合は、一度プレートリリースボタンを押して解除してから行ってくださ い。 ） ヘッドが動いてカメラが落下しないよう、パンバー（5）を保持してヘッドを安定さ せながら、カメラの位置が決まったところでスライドプレートクランプ（13）を時計 回りに締めこんでカメラをヘッドに固定します。...
- Page 41 日本語 Fig. 5 カメラをヘッドに装着する ねじ／ピンアダプターでカメラを装着する 1/4" 位置決め ピン付きプレートと 1/4" カメラ固定ねじからなる 1/4" ねじ／ピンアダプ ターが、雲台の右にあるカメラねじ用収容スペース (18）に収納されています。カメラを ヘッドに装着する方法については、(38) ページの 3/8" カメラ固定ねじでカメラを装着する を参照してください。 カメラをヘッドに装着するには： カメラスライドプレート（16）をヘッドから外します (Fig. 3)。 スライドプレートク ランプ（13）を反時計回りに 180 度回転してクランプを外します。プレートリリース ボタン（14）を前に押し出し、スライドプレート（16）を取り出します。スライドプ レート（16）を持ち上げてヘッドから外します。 カメラねじ用収容スペース（18）のカバーを上げてねじとピンアダプター（19）を取 り出します (Fig. 6)。...
- Page 42 日本語 (19） (17） (18） Fig. 6 カメラの収納部 必要に応じてカメラスライドプレート（16）からカメラ固定ねじ（17）を外し、収容 スペース（18）に入れます。 収容スペース のカバーを閉めます。 スライドプレートの下にある 1/4" カメラ固定ねじでねじとピンアダプター（19）を カメラスライドプレート（16）の上に装着します。 （Fig. 7） 。 Fig. 7 ピンアダプター部を装着する...
-
Page 43: カメラバランスの確認
日本語 カメラスライドプレート（16）をカメラ、またはカメラの重心の下にある装着プレー トに装着します。 パンブレーキ（10）とチルトブレーキ（12）のレバーを 時計回りに締めて 固定しま す。 警告！ ブレーキレバーの操作は無理な負荷を加えず、手動で行います。 .(A) カメラを雲台上部のプラットフォームまで持って行き（Fig. 5） 、 スライドク ランプ（13）の反対側にあるスライドプレート（16）の端がかみ合うようにしてから、 .(B) スライドクランプ側カメラプレートの端を「カチャ！」という音と共にクラン プがプレートをキャッチするまで押し下げます。 （注意： しっかりクランプ部に装 着されたかを確認してください。ズレていたり、プレートが無い状態でキャッチされ た状態の場合は、一度プレートリリースボタンを押して解除してから行ってくださ い。 ） ヘッドが動いてカメラが落下しないよう、パンバー（5）を保持してヘッドを安定 させながら、カメラの位置が決まったところでスライドプレートクランプ（13）を時 計回りに締めこんでカメラをヘッドに固定します。 カメラバランスの確認 ヘッドが完全バランスのとれた状態だと、ヘッドが対応するチルト角範囲のどの位置でも バランスを取ることができるので、操作に必要な力も最小限ですみ、カメラマンは手を離し て作業することさえも可能です。 バランス表（Fig. 8 ～ 11）に各ヴィジョン AS パン・チルトヘッド製品の荷重と重心高さの バランス関係を示します。この表を参考に、任意のカメラ、レンズ、アクセサリーの組み 合わせに適したヘッドを選択できます。表内の色付きの領域は、各チルト角範囲においてバ ランスを保つことができる、荷重と重心高さの関係を表しています。表の右へ進むにつれて 荷重が増え、バランスを保つにはチルト角度か重心高さを下げる必要があります。荷重と重 心の組み合わせが色付きの範囲外になる場合、バランスを取るには重量を減らすか重心高さ を下げる必要があります。... - Page 44 日本語 ±90° ±60° ±40° Payload Mass (Kg) Fig. 8 ヴィジョン 3AS バランス表 ±90° ±60° ±40° Payload Mass (Kg) Fig. 9 ヴィジョン 5AS バランス表...
- Page 45 日本語 ±90° ±60° ±40° Payload Mass (Kg) Fig. 10 ヴィジョン 8AS バランス表 ±90° ±60° ±40° Payload Mass (Kg) Fig. 11 ヴィジョン 10AS バランス表...
- Page 46 日本語 警告！ 1. ヘッドや三脚の最大荷重を超過しないように注意してください。ヘッドが不安 定になり、 故障・破損や転倒をする恐れもあります。 2. カウンターバランス（完全バランス調節）を外す場合は、倒れないように必ず カメラを支えてください。 3. 指を挟まないよう、動作中はヘッドに手を近づけないでください。 カメラバランスを確認するには： チルトドラッグノブ（11）を反時計回り緩めて、チルトドラッグを最小限にします。 完全バランスノブ（3）を時計回りに緩めて、カウンターバランスを最小限にします。 警告！ 1. パンバー（5）を保持してヘッドを安定させてください。ヘッドが動いて落下し ないように十分注意してください。 パンバーを固定し、チルトブレーキレバー （12） を反時計回りに緩めてチルトブレー キを解除します。 ヘッドを前後に傾けて、カメラのバランスが前後ともに同じように保たれていること を確認します。このとき、カメラやアクセサリーを含めた構成全体の重心点をヘッド の重心上に配置する必要があります。 （Fig. 12） Fig. 12 カメラを重心上に配置する カメラが重心上に配置されておらず、前か後ろに傾きが偏る場合は、以下の手順でカ メラの前後位置を調整する必要があります。まず、カメラが水平になるようにヘッド の傾きを戻してチルトブレーキ ( １２ ) を締めてチルト軸を固定します。スライドプ レートクランプ（１３）を緩めて、スライドプレートに乗ったカメラを前後にスライ ドさせて配置を調整します（後ろ方向に傾きが大きかったときは前にスライド ／ 前 方向に傾きが大きかったときは後ろにスライド）...
-
Page 47: パンブレーキとチルトブレーキをかける
日本語 パンバー (5） を操作してヘッドを前後に傾けます。 ヘッドを傾けても、 カメラの位置 がキープされてバランスが取れるようになるまで、重量バランスノブ（３）を時計回 りに回して強めます。 +90° ～ -90° の前後最大チルト角度でカメラの位置がキープされ完全バランスが取 れるまでこの手順を繰り返します。 注： 荷重が重く重心が高い場合は、最大チルト角は 90° 未満になります （バランス表： Fig. 8 ～ 11 参照） 。 完全バランスが取れている状態でも、不意にカメラが動かないように、操作されない 時には必ずチルトブレーキ ( １２ ) をかけてください。 パンブレーキとチルトブレーキをかける パン軸、チルト軸のブレーキを使用することで、ヘッドを自在な位置で固定することができ ます。パンブレーキ（10）とチルトブレーキ（12）はヘッドの左側に配置されています。 警告！ ドラッグ代わりにブレーキを使用しないでください。ヘッドを破損する恐れがあり ます。 ブレーキを使用していないときは、完全に解除した状態でご使用ください。 ブレーキをかけるには： ブレーキレバーが止まるまで時計回りに回します。 警告！ ブレーキレバーは無理やり回さず、手動で固定します。 ブレーキを外すには：... - Page 48 日本語 チルトドラッグを減らすには： チルトドラッグノブ（11）を反時計回り（上方向）に回します。 パンドラッグを増やすには： パンドラッグノブ（7）を反時計回り（左から右）に回します。 パンドラッグを減らすには： パンドラッグノブ（7）を時計回り（右から左）に回します。 Fig. 13 パン & チルトドラッグを調節する...
-
Page 49: クリーニング
日本語 メンテナンス 概要 ヴィンテン製品は高度な技術でしっかり作られていますが、以下の保守をして頂かないと故 障の原因となりますのでご注意下さい。 クリーニング 室内で使用する場合は、糸くずの出ない柔らかい布で定期的に拭くだけで十分です。保管中 に溜まったほこりは、硬めのブラシで取り除きます。ヘッドのボールベース面、チルト部と 台座の間、三脚の取り付けボールマウントは特に入念にクリーニングしてください。 悪天候時には製品内部に水が入らないように留意する必要があります。塩分を含むしぶきが かかったときは、できるだけ早く水分を含んだ布で塩分をふきとってください。 水没や、塩分を含んだ水が製品内部に入り込んだ場合には、ヴィンテンのサービスセンター へ分解清掃修理のご依頼・ご相談される事を推奨いたします。 警告！ 洗剤ベースのクリーナーのみを使用してください。保護表面を傷つけますので、溶剤ベースあ るいは油ベースのクリーナーを使わないでください。また、溜まった汚れの除去に研磨剤やワ イヤーブラシを使用しないで下さい。 日常のメンテナンス 使用時には、次の点を確認してください。 水準器の照明が点灯するかどうか。必要に応じてバッテリーを交換します。 パン & チルトドラッグノブが正常に作動するかどうか。必要に応じて再設定します。 パン & チルトブレーキがかかるかどうか。必要に応じて再設定します。 定期的なメンテナンスは以上です。 バッテリーの交換 水準器用照明のバッテリーは年 1 度または明るさが不十分の場合に交換します。スペアパー ツキットに交換用バッテリーが含まれています。 バッテリーを交換するには： 薄刃の精密ドライバーや同じような形状の工具でバッテリーボックス（1）を開けま す。 バッテリーボックスのカバー（1）をヘッドから外します。 バッテリー（1.1）を外します。... -
Page 50: パンブレーキとチルトブレーキを調節する
日本語 交換用バッテリーを（プラス端子を上にして）バッテリーボックス（1）の差し込み 口に格納します。 警告！ バッテリーはプラスティック製のピンセットで扱います。ショートするおそれがあ るので、バッテリーの端を持たないようにしてください。 バッテリーボックスのカバー（1）をヘッドに戻します。 警告！バッテリーボックスを無理やり押し込まず、ボックスと差し込み口の位置を合わせ てから収納してください。 スイッチ（8）を押し、水準器（9）が約 (20) 秒間点灯することを確認します。 (1.1） (1） Fig. 14 水準器のバッテリーを交換する パンブレーキとチルトブレーキを調節する 長期使用後には、パン & チルトブレーキを調節する必要がある可能性があります。調節は必 ず正しい知識を持たれた方有資格者が行ってください。必要に応じて、スペアパーツキット に含まれる交換用ブレーキレバーやキャップを使用してください。 ブレーキを調節するには： ブレーキレバーを反時計回りに最大限回します。 （Fig.15） マイナスドライバーなどを利用してキャップ （10.1、12.1）のふちに差し込み、慎 重に浮き開けます。キャップ裏面には粘着シールが貼付されていますので、若干の力 が必要になります。... - Page 51 日本語 2.5mm の六角レンチで、ブレーキレバーを固定しているねじ （10.2、12.2） を外しま す。 ブレーキシャフト（歯車状のパーツ）は動かさず、ブレーキレバー のみを外します。 ブレーキがかかるまでブレーキシャフトを時計回りに回します。 ブレーキが外れた状態から約 30 ～ 45 度の角度でブレーキレバーを装着します。 （Fig.15） 六角レンチでねじ （10.2、12.2） を締めます。 レバーを時計回りに回し、エンドストップに達する前にブレーキが完全にかかること を確認します。 レバーを反時計回りにまわし、エンドストップに達する前にブレーキが完全に解除さ れることを確認します。 必要に応じてレバーの位置を再調整してください。 ブレーキが外れていることを確認し、キャップの切り込み口と「Ｖ」が上に向いたて いることを確認しキャップ （10.1、12.1） を戻します。 (12） (12.2） (12.1） (10） (10.2） (10.1） Fig. 15 パンブレーキとチルトブレーキを調節する...
-
Page 52: パーツリスト
ヴィジョン AS シリーズ パン・チルトヘッド ヴィジョン 3AS（75 mm ボール） ..... . V4043-0001 ヴィジョン 5AS（75 mm ボール） ..... . V4044-0001 ヴィジョン... - Page 53 日本語 1/4” ねじ／ピンアダプター（ヴィジョン AS 用） ....V4045-1006 バッテリートレー（8AS、10AS） ..... . V4045-1904 バッテリートレー（3AS、5AS）...
- Page 54 Information contained in this document is subject to change. Vitec Videocom Ltd reserves the right, without notice, to make changes in equipment design or performance as progress in engineering, manufacturing or technology may warrant. 本書の情報は変更される場合があります。 Vitec Videocom Ltd はエンジニアリング、 製造、技術の進歩に応じて機器の設計や仕様を 予告なく変更する権利を留保します。 Vinten™ A Vitec Group brand...
