GIGAVIEW745
™
20344/ 20100205 • GIGAVIEW745
™
ALL RIGHTS RESERVED MARMITEK ©

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GIGAVIEW 745 and is the answer not in the manual?

Questions and answers

Related Manuals for Marmitek GIGAVIEW 745

Summary of Contents for Marmitek GIGAVIEW 745

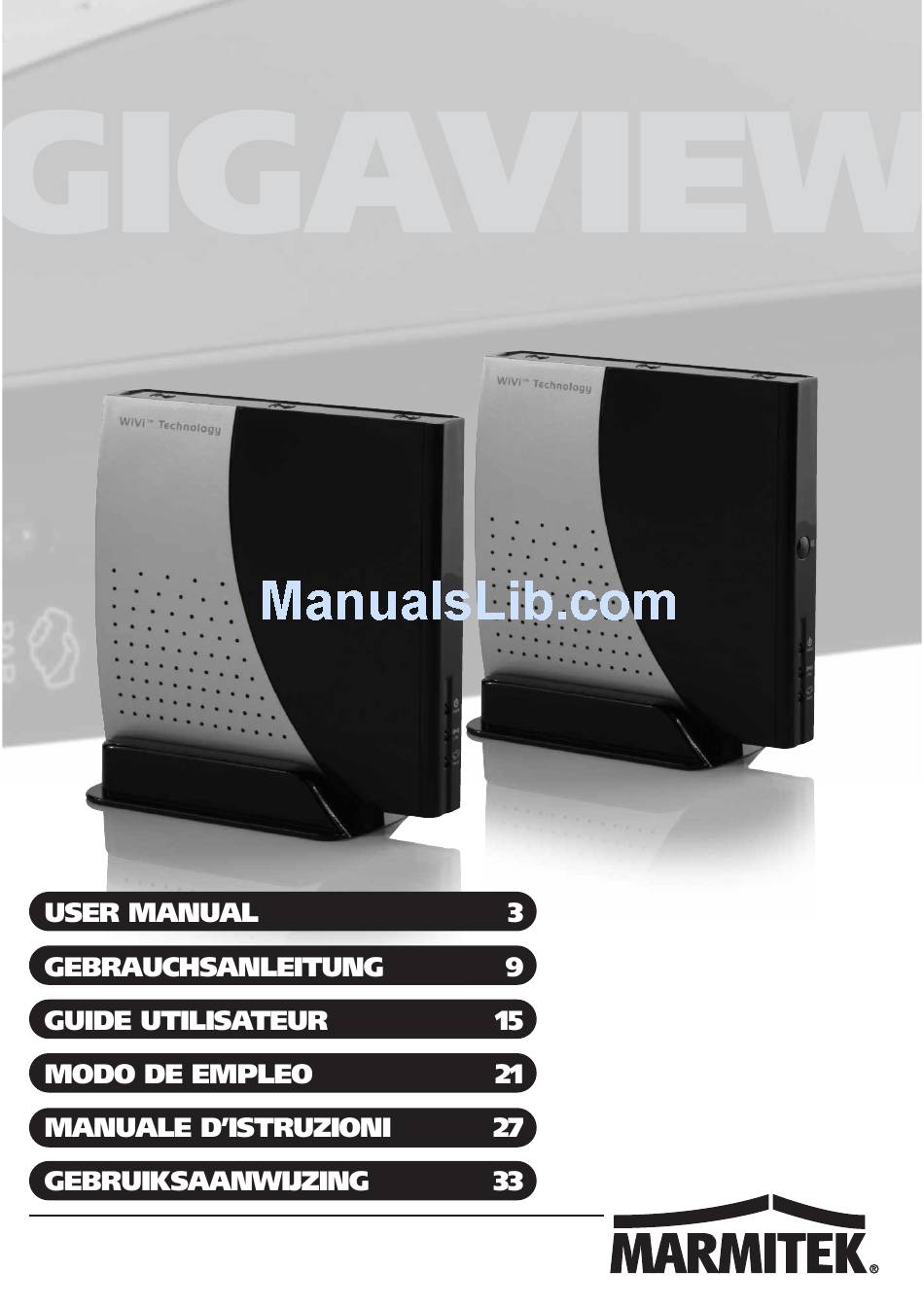

  • Page 1 GIGAVIEW745 ™ 20344/ 20100205 • GIGAVIEW745 ™ ALL RIGHTS RESERVED MARMITEK ©...
  • Page 2 © MARMITEK...

  • Page 3: Safety Warnings

    In case of improper usage or if you have altered and repaired the product yourself, all guarantees expire. Marmitek does not accept responsibility in the case of impro- per usage of the product or when the product is used for purposes other than spe- cified.

  • Page 4: Set Contents

    2F - Audio output (Right) 1G - Audio input (Left) 2G - Audio output (Left) 1H - Video input 2H - Video output 1J - S-Video input 2J - S-Video output 1K - DC IN (5V) 2K - DC IN (5V) © MARMITEK...
  • Page 5 4 SETTING UP TRANSMITTER AND RECEIVER The set consists of a transmitter and a receiver. You connect the transmitter to the A/V out- put of your source (e.g. set top box). Then you connect the receiver to your (second) TV or projector.

  • Page 6: Frequently Asked Questions

    50 ms A/V Transmitter Supported video standard Auto detection of NTSC and PAL Video input 1x S-Video or 1x RCA (Composite) Audio input Analog stereo (2x RCA) IR extender output 3.5mm jack Dimensions 151 x 143 x 38 mm © MARMITEK...
  • Page 7 A/V Receiver Video output 1x S-Video or 1x RCA (Composite) Audio output Analog stereo (2x RCA) Dimensions 151 x 143 x 38 mm Infrared extender Supported IR frequency 38kHz IR latency 100 ms Power supply Switch mode Power supply 100-240VAC 50/60Hz, 5VDC 2.5A Specifications may be modified without prior notice.
  • Page 8 © MARMITEK...
  • Page 9 Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek über- nimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung. •...

  • Page 10: Set Inhalt

    Marmitek Produkte werden mit größter Sorgfalt hergestellt und sind von sehr hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können. 2 SET INHALT 1x GigaView745 Sender 1x IR Verlängerungskabel (mit 1 LED)
  • Page 11 4 EINSTELLEN DES SENDERS UND EMPFÄNGERS Das Set besteht aus einem Sender und einem Empfänger. Sie schließen den Sender an den A/V Ausgang Ihrer Quelle an (z.B. Settop-Box). Daraufhin schließen Sie den Empfänger an Ihren (Zweit)Fernseher oder Projektor an. Nun können Sie überall im Haus ihre A/V Quelle in hoher Qualität drahtlos empfangen.

  • Page 12: Häufig Gestellte Fragen

    Wände hindurch Frequenz 5GHz (5,15 – 5,35 GHz & 5,47 – 5,725 GHz) Kompressionsstandard MPEG-2 Video-Datengeschwindigkeit Bis zu 15Mbps Schlüssellänge 128-Bit Advance Encryption Standard (AES) Schallreflektion 50ms A/V Sender Unterstützte Videostandards Automatische Detektierung von NTSC und PAL © MARMITEK...
  • Page 13 Videoeingang 1xS-Video oder 1xCinch (Composite) Audioeingang Analog Stereo (2x Cinch) IR Verlängerung Ausgang 3,5mm Buchse Maße: 151x143x38mm A/V Empfänger Videoausgang 1xS-Video oder 1xCinch (Composite) Audioausgang Analog Stereo (2x Cinch) Maße: 151x143x38mm Infrarot-Verlängerungskabel Unterstützte IR Frequenz 38kHz IR Verzögerung 100ms Speisung Schaltnetzteil 100-240VAC 50/60Hz, 5VDC 2.5A Spezifikationen können ohne vorherige Ankündigung angepasst werden.
  • Page 14 © MARMITEK...

  • Page 15: Avertissements De Sécurité

    • Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une uti- lisation impropre du produit ou d’une utilisation autre que celle pour laquelle le pro- duit est destiné. Marmitek n’accepte aucune responsabilité pour dommage consé- quent, autre que la responsabilité...
  • Page 16 Les produits de Marmitek sont faits avec la plus grande précision et sont de haute qualité. Veuillez lire d’abord ce mode d’emploi et suivre les instructions afin de pro- fiter au maximum des possibilités de ce produit. 2 CONTENU DU SET 1x GigaView745 Transmetteur 1x Câble de rallonge IR (avec 1 LED)
  • Page 17 4 INSTALLER TRANSMETTEUR ET RÉCEPTEUR Le set comprend un Transmetteur et un Récepteur. Raccordez le Transmetteur à la sortie A/V de votre appareil source (par exemple votre set-top box). Puis raccordez le Récepteur à votre (deuxième) télévision ou projecteur. Vous pouvez maintenant pro- fiter de votre source A/V de haute qualité...

  • Page 18: Foire Aux Questions

    Soutien vidéo standard Auto détection de NTSC et PAL Entrée Vidéo 1x S-Video ou 1x RCA (Composite) Entrée Audio Stéréo analogue (2x RCA) Sortie de rallonge IR prise 3.5mm Dimensions 151 x 143 x 38 mm Récepteur A/V © MARMITEK...
  • Page 19 Sortie Vidéo 1x S-Video ou 1x RCA (Composite) Sortie Audio Stéréo analogue (2x RCA) Dimensions 151 x 143 x 38 mm Rallonge Infrarouge Soutien de fréquence IR 38kHz Latence IR 100 ms Alimentation électrique Alimentation par interrupteur 100-240VAC 50/60Hz, 5VDC 2.5A Les spécifications peuvent être changées sans notification préalable.
  • Page 20 © MARMITEK...

  • Page 21: Avisos De Seguridad

    Tecnología de adaptación de energía eficiente que asegura que solamente se transmite la cantidad de energía necesaria para garantizar la calidad de la conexión. Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea GIGAVIEW745...

  • Page 22: Contenido Del Set

    2F - Salida Audio (derecha) 1G - Entrada Audio (izquierda) 2G - Salida Audio (izquierda) 1H - Entrada Video 2H - Salida Video 1J - Entrada S-Video 2J - Salida S-Video 1K - Entrada DC (5V) 2K - Entrada DC (5V) © MARMITEK...
  • Page 23 4 MONTAR EL TRANSMISOR Y EL RECEPTOR El set contiene un transmisor y un receptor. El transmisor se conecta a la salida A/V de la fuente (p.e. set-top box) y el receptor se conecta al (segundo) televisor o al proyector. Ahora puede disfrutar inalámbricamente de la fuente HQ A/V en la casa entera.

  • Page 24: Preguntas Frecuentes

    128-bit Advance Encryption Standard (AES) Tardanza en el sistema 50ms Transmisor A/V Estándar vídeo soportado Auto detección o NTSC y PAL Entrada video 1xS-Video o 1xRCA (Compuesto) Entrada audio Estéreo análogo (2xRCA) Salida extensión IR 3.5mm jack Dimensiones 151x143x38mm © MARMITEK...
  • Page 25 Receptor A/V Salida video 1xS-Video o 1xRCA (Compuesto) Salida audio Estéreo análogo (2xRCA) Dimensiones 151x143x38mm Extensión Infrarrojo Frecuencia IR soportada 38kHz Tardanza IR 100ms Alimentación Unidad alimentadora ‘Switch Mode’ 100-240VAC 50/60Hz, 5VDC 2.5A Las especificaciones pueden modificarse sin aviso anterior. Información medioambiental para clientes de la Unión Europea La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados.
  • Page 26 © MARMITEK...

  • Page 27: Avvisi Di Sicurezza

    Alimentatore a risparmio energetico ed una tecnica di trasmissione che usa l'energia minima necessaria a garantire un collegamento. I prodotti di Marmitek sono stati fabbricati con la massima precisione e sono di alta qualità. Prima vi preghiamo di leggere questo manuale e di seguire le istruzioni in modo da poter godere tutte le possibilità...
  • Page 28 2E –Tasto di accoppiamento 1F –Ingresso Audio (destro) 2F –Uscita Audio (destro) 1G –Ingresso Audio (sinistro) 2G –Uscita Audio (sinistro) 1H –Ingresso Video 2H –Uscita Video 1J –Ingresso S-Video 2J –Uscita S-Video 1K -DC IN (5V) 2K -DC IN (5V) © MARMITEK...
  • Page 29 4 IMPOSTAZIONE TRASMETTITORE E RICEVITORE Il set consiste di un trasmettitore ed un ricevitore. Dovete collegare il trasmettitore all’uscita A/V della fonte (p.e. set top box). Poi dovete collegare il ricevitore al vostro (secondo) TV o proiettore. Ora potete ascoltare e/o guardare la fonte A/V di alta qua- lità...

  • Page 30: Domande Frequenti

    50 ms Trasmettitore A/V Standard video supportato Autorilevazione di NTSC e PAL Ingresso video 1x S-Video o 1x RCA (Composito) Ingresso audio Stereo analogico (2x RCA) Uscita ripetitore IR 3.5mm jack Dimensioni 151 x 143 x 38 mm © MARMITEK...
  • Page 31 Ricevitore A/V Uscita video 1x S-Video o 1x RCA (Composito) Uscita audio Stereo analogico (2x RCA) Dimensioni 151 x 143 x 38 mm Ripetitore (prolunga) IR Frequenza IR supportata 38kHz Latenza IR 100 ms Alimentazione Alimentatore a commutazione 100-240VAC 50/60Hz, 5VDC 2.5A Le caratteristiche tecniche possono essere modificate senza preavviso.
  • Page 32 © MARMITEK...
  • Page 33 1 INTRODUCTIE Gefeliciteerd met de aankoop van de Marmitek GigaView745 met nieuwe WiVi tech- nologie! Dit maakt het mogelijk uw A/V apparatuur aan te sluiten en het signaal van hoge kwaliteit draadloos te verzenden naar uw tv of projector. Voorbeelden van A/V apparatuur zijn: dvd speler, set top box, digitale video recorder, etc.

  • Page 34: Inhoud Van De Set

    Marmitek producten worden met uiterste precisie gemaakt en zijn van uitzonderlijke kwaliteit. Leest u deze handleiding voordat u begint en volg de instructies zodat u optimaal kunt genieten van de mogelijkheden van dit product. 2 INHOUD VAN DE SET 1x GigaView745 Zender...
  • Page 35 4 INSTELLEN ZENDER EN ONTVANGER De set bestaat uit een zender en een ontvanger. U sluit de zender aan op de A/V uit- gang van uw bron (bijvoorbeeld set top box). Vervolgens sluit u de ontvanger aan op uw (tweede) tv of projector. Nu kunt u overal in uw huis in hoge kwaliteit draadloos genieten van uw A/V bron.

  • Page 36: Vaak Gestelde Vragen

    50ms A/V zender Ondersteunde video standaard Automatische detectie van NTSC en PAL Video ingang 1xS-Video of 1xTulp (Composiet) Audio ingang Analoog stereo (2xTulp) IR verlenger uitgang 3,5mm jack Afmetingen 151x143x38mm A/V ontvanger Video uitgang 1xS-Video of 1xTulp (Composiet) © MARMITEK...
  • Page 37 Audio uitgang Analoog stereo (2xTulp) Afmetingen 151x143x38mm Infrarood verlenger Ondersteunde IR frequentie 38kHz IR vertraging 100ms Voeding Geschakelde voeding 100-240VAC 50/60Hz, 5VDC 2.5A Specificaties kunnen aangepast worden zonder kennisgeving vooraf. De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval.
  • Page 38 Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS © MARMITEK...
