Godox V480 Instruction Manual

Godox V480 Instruction Manual

Ttl li-ion camera flash
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

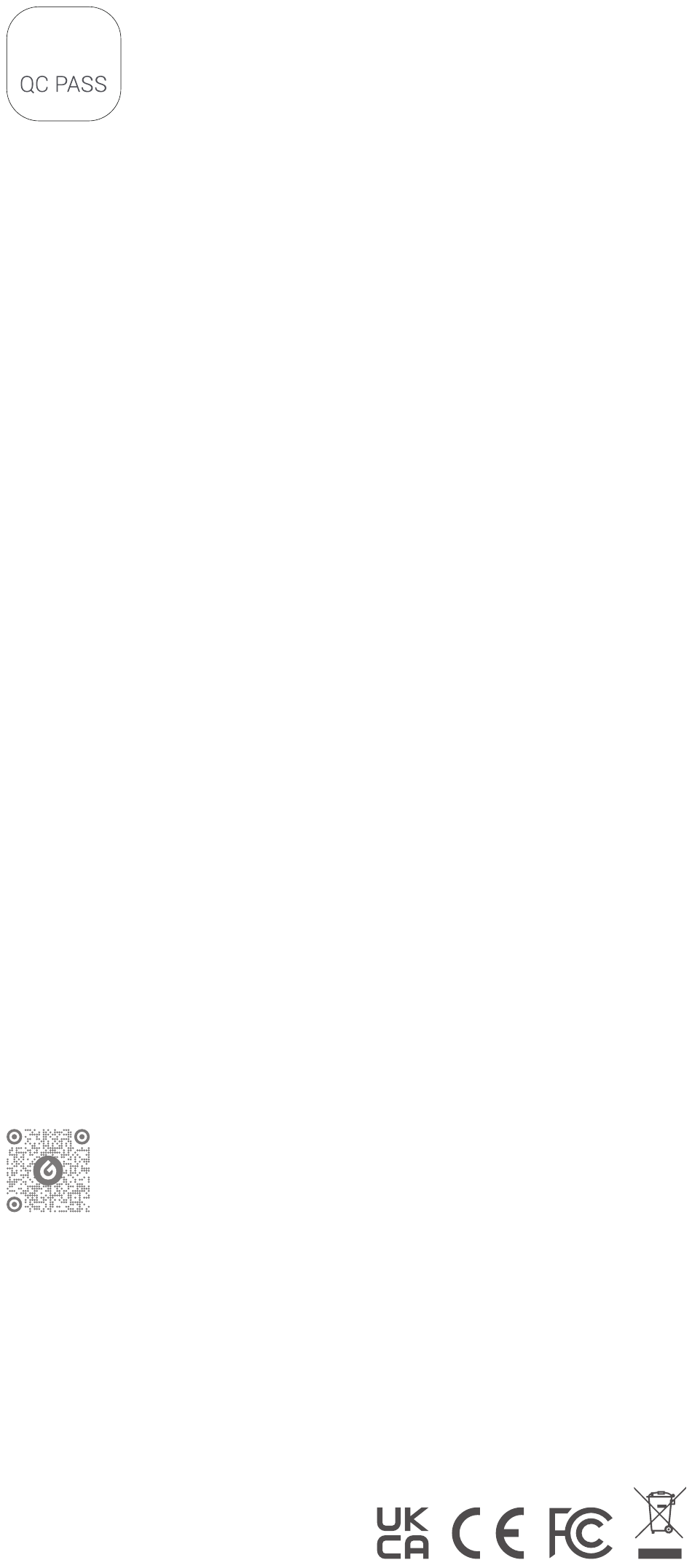

合格证
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋
电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com
GODOX Photo Equipment Co., Ltd.
Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an
District, Shenzhen 518103, China
Fax: +86-755-25723423
www.godox.com
Made in China | 705-V480C0-02
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V480 and is the answer not in the manual?

Questions and answers

Related Manuals for Godox V480

Summary of Contents for Godox V480

  • Page 1 合格证 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋 电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com...
  • Page 2 TTL 锂电机顶闪光灯 TTL Li-ion Camera Flash 使用手册 Instruction Manual...
  • Page 3 目录 关于本手册 重要安全提示 前言 部件名称 机身 2 寸触控彩屏 物品清单 可选购附件 装卸电池 电池电量指示 安装闪光灯 / 拆卸闪光灯 电源管理 机顶模式 M：手动闪光模式 TTL：TTL 自动闪光模式 变焦 : 设置闪光灯覆盖范围 主控模式 组别： M 手动闪光 - 闪光功率 TTL 自动闪光 - 闪光曝光补偿量 全组参数统一调节 变焦 : 设置闪光灯覆盖范围 从属模式 组别 TTL：TTL 自动闪光模式 M：手动闪光模式...
  • Page 4 不同闪光模式的无线多重闪光拍摄 频闪闪光的无线多重闪光拍摄 其他应用 同步插孔触发 造型闪光 反射闪光 使用眼神光板拍摄 使用广角扩散板拍摄 电池电量低警示 用相机菜单控制闪光灯 ( 仅 V480 C 具备 ) 全域快门同步拍摄 ( 仅 V480 S 具备 ) 保护功能 热保护 其他保护 神牛 2.4G 无线漏闪原因及解决办法 规格参数 故障排除指南 固件升级 兼容相机列表...
  • Page 5 关于本手册 本手册操作说明假定相机和机顶闪光灯的电源开关已开启。 本手册中， 此图标所列事项是为避免产生拍摄问题，您需要注意的事 项， 此图标所列信息是文中某项功能的补充信息。...
  • Page 6 重要安全提示 本产品属于专业摄影设备， 需要专业人员操作使用。 使用前必须拆除产品上的所有运输保护材料和包装。 使用时必须遵守以下基本安全预防措施： 使用本产品前，请仔细阅读并完全理解产品说明书，严格按照说明 书中的安全提示操作。否则，可能导致严重伤害、产品损坏或其他 财产损失的安全隐患。 本产品为专业灯具， 儿童禁止使用。 儿童接近时， 成人必须密切监督， 防止儿童碰撞灯具或私自使用灯具，造成人身伤害。 本灯具并非普通灯具，不可用于普通照明，任何有过眼部损伤或眼 部敏感的人群均应避免使用本灯具或直视本灯具。 使用时必须小心，严禁接触如闪光管等高温部件，以避免烫伤。 任何情况下均禁止将闪光灯直接对准人眼（特别是婴儿眼睛），否 则短时间内可能导致视力损伤。如感到眼睛不适，应立即关闭灯具， 停止使用并及时就医。 严禁使用损坏的设备或配件，必须等待专业维修人员检查维修并确 认设备正常后，才可继续使用。 使用过程中，如果产品因跌落、挤压或强力冲击导致外壳破裂，应 立即停止使用，避免接触内部电子部件而触电受伤。 本设备不防水，请保持干燥，不能浸入水或其他液体；应安装在通 风干燥位置，避免在雨天、潮湿、多尘或过热环境中使用。不要在 设备上方放置物品，或让液体流入内部，防止发生危险。 未经授权，请不要自行拆卸本产品。产品若出现故障，必须由本公 司或授权维修人员检查和维修。 存放设备前，请确保设备已完全冷却。 请勿将设备放置在酒精、汽油等易燃挥发性溶剂或气体如甲烷、乙 烷等附近。 本设备禁止在有爆炸危险的环境中使用或存放。 运行期间和之后，设备灯头与用户和其他人员，以及热敏或可燃物 品之间，距离必须始终保持至少 1 米。 请勿使用未经本公司认可的配件，以免造成火灾、触电或人身伤害。 清洁设备时，请用干燥软布轻轻擦拭，不可使用湿布，否则可能会 损坏设备。 本使用说明基于严格测试制定，设计和规格变更恕不另行通知。您 可登录我们官方网站查看最新电子版使用说明，...
  • Page 7 电池不要靠近和放置于火中； ● 不要将电池暴露在 60° C 以上高温下； ● 将电池放在儿童接触不到的位置； ● 防止电池遭受过度冲击或振动； ● 不要使用已损坏的电池； ● 如果电池出现泄漏，请避免接触泄漏液体； ● 如果眼睛接触电池液体，立即用水冲洗至少 15 分钟，抬起眼睑直 ● 到没有液体的迹象后及时就医。 处理任何电池前，请确认并遵守当地相关法律法规。 本设备整机的保修期为一年。消耗品（如电池）、适配器、电源线 等配件不在保修范围内。 私自维修将取消保修资格，需支付维修费用。 请收到锂电池时及时检查电池状态、电量情况，如有任何质量问题 及时在保修期内联系神牛或神牛所授权的经销商。 不当操作导致故障不在保修范围。...
  • Page 8 补偿等。 高效电源 : 配备 7.2V/2200mAh 锂电池 , 全功率闪光 650 次 , 回电速度 快 (1.7s)。 稳定输出 : 保证高速连拍时 , 闪光输出的色彩和亮度一致。 固件升级 : 定期更新固件 , 兼容最新的相机型号 , 确保最佳性能。 兼容性 : V480 C 适用于佳能相机 ; V480 S 适用于索尼相机 ; V480 N 适 用于尼康相机。...
  • Page 9 部件名称 机身 1. 眼神光板 ( 白色 ) 2. 广角扩散板 ( 透明色 ) 3. 闪光灯头 4. LED 造型灯 5. 电池充电指示灯 （充电时指示灯变红，充满变绿） 6. USB Type-C 充电接口 （用于电池充电） 7. 光控传感器 8. 闪光灯锁环 9. 热靴 10. 同步插孔 11. 触控彩屏 12. USB-C 固件升级接口 （用于固件升级） 13. 电源按键 （短按一次进入模式...
  • Page 10 主控模式 从属模式 ( 展示界面为 V480 C 主控界面 , 其他型号界面有所区别 ) 其他功能界面 物品清单 柔光盒 充电器 微型底座 ×1 ×1 ×1 灯体 收纳包 锂电池 USB-C 充电线 说明书 ×1 ×1 ×1 ×1 ×1 可选购附件 您可另购本公司以下摄影附件，以获得最佳的拍摄效果和使用体验。 引闪器 X2T 系列 引闪器 XProII 系列 引闪器 X3 系列...
  • Page 11 装卸电池 安装： 按照电池指示方向将锂电池插入电池仓，直至电池卡入到位，关 闭电池仓即安装完毕。 拆卸： 按照图示滑动电池仓盖，轻轻拉动电池拉条，电池抽出即拆卸完 毕。 电池电量指示 将锂电池正确安装在闪光灯上，即可给闪光灯供电。使用时请查看闪光 灯屏幕上电池图标，即可随时掌握电量状态。 电池电量显示 说明 3 格 满电 2 格 中电 1 格 低电 无格 电量少，请及时充电 全屏显示低电符号 电量即将用尽，此状态不支持闪光灯工作。 注：此状态请尽快 (10 天内 ) 充电，才可使用或放置。...
  • Page 12 安装闪光灯 / 拆卸闪光灯 安装 : 按住固定热靴扣钮的同时旋转到左边 , 即可插入相机热靴，随即 转动闪光灯锁环到右边便可锁定热靴。 拆卸： 按住固定热靴扣钮的同时旋转到左边，即可解锁热靴，此时取下 闪光灯完成拆卸。 请务必在安装和拆卸闪光灯时 , 关闭相机和闪光灯的电源 , 以防止损坏设备。 电源管理 开机： 长按电源按键直至屏幕出现 < SET > 图标，您可跟着箭头方向轻触 屏幕开机或顺时针拨动调节拨轮开机。 注意：开机后若 15 秒内无操作 , 屏幕背光将 自动变暗 , 轻触屏幕即可重新点亮。 休眠 : 处于机顶模式 / 主控模式且开启待机后 , 若长时间无操作 ( 约 90 秒 ), 闪 光灯将自动休眠。可通过半按快门或触碰机身任意键唤醒。...
  • Page 13 机顶模式 触控使用： 从屏幕左边往右滑动，屏 幕出现模式界面。轻触屏幕上“机顶” 图标，进入机顶模式主界面。 拨轮与按键使用： 短按电源按键，屏 幕出现模式界面。旋转调节拨轮选中 “机顶”图标，短按设置按键进入机顶 模式主界面。 M： 手动闪光模式 您可以在 1/256~1/1 或 2.0~10 之间以 0.1 档或 0.3 档为增量设置闪光 输出。为获得正确的闪光曝光，请使用手持的闪光测光表确定所需的闪 光输出。 触控使用： 轻触模式图标可切换 M 模 式，您可点击屏幕的－图标或 + 图标， 进行 ±0.1 档或 ±0.3 档精确调节，或拉 动黄色进度条进行快速调节。 拨轮与按键使用： 旋转调节拨轮选中 “模 式”图标，短按设置按键进入模式设置， 旋转调节拨轮选择...
  • Page 14 TTL： TTL 自动闪光模式 在 TTL 模式下，相机的测光系统会侦查从主体反射回来的闪光照明，从 而自动调节闪光输出量，使主体和背景得到均衡曝光。 触控使用： 轻触模式图标可切换 TTL 模式，您可点击屏幕的－图标或 + 图 标，在 ±3 档间进行 ±1/3 档精确调节 闪光曝光补偿量，或拉动黄色进度条 进行快速调节闪光曝光补偿量。 拨轮与按键使用： 旋转调节拨轮选中 “模 式”图标，短按设置按键进入模式设置， 旋转调节拨轮选择 TTL 模式，选好短按设置按键退出。旋转调节拨轮选 中闪光曝光补偿量范围，短按设置按键进入闪光曝光补偿量调节，旋转 调节拨轮在 ±3 档间进行 ±1/3 精确调节，您也可快速转动调节拨轮进行 快调。 在快门释放前的瞬间进行一次预闪，闪光灯接收相机信息进行主闪光。 ● 变焦 : 设置闪光灯覆盖范围。 该闪光灯有两种变焦方式：自动变焦和手动变焦。自动变焦时，焦距会 随相机变焦镜头的改变而变化，以提供最佳闪光效果。...
  • Page 15 当处于主控模式时，无线默认开启。 ( 仅展示 V480 C 界面 , 其他机型 组别： 界面有所区别 ) 五组组别： A 组、B 组、C 组、D 组、E 组 (V480 C) M 组、A 组、B 组、C 组、D 组 (V480 S、V480 N) M 手动闪光 - 闪光功率 触控使用： 长按组框切换 M 手动闪光 /TTL 自动闪光 /OFF，此组组框...
  • Page 16 从属模式 触控使用： 从屏幕左边往右滑动，屏 幕出现模式界面。轻触屏幕上“从属” 图标，进入从属模式主界面。 拨轮与按键使用： 短按电源按键，屏 幕出现模式界面。 旋转调节拨轮选中 “从 属”图标，短按设置按键进入从属模式 主界面。 当处于从属模式时，无线默认开启。 组别 当前从属模式组别，可选范围：A、B、C、D、E。 触控使用： 轻触屏幕的组别图标进入组别设置界面 , 轻触所需组别即可 切换。 拨轮与按键使用： 旋转调节拨轮选中组别图标，短按设置按键进入组别 设置，旋转调节拨轮可切换组别，短按设置按键退出。 TTL： TTL 自动闪光模式 触控使用： 轻触模式图标可切换 TTL 模式。 拨轮与按键使用： 旋转调节拨轮选中“模式”图标，短按设置按键进入模 式设置，旋转调节拨轮选择 TTL 模式，选好短按设置按键退出。 更多 TTL 自动闪光相关内容可参考机顶模式主界面→ TTL 自动闪光模式章 节。...
  • Page 17 其他功能 触控使用 : 处于机顶 / 主控 / 从属模式 界面时 , 从屏幕顶部往下滑动 , 其他功 能出现 , 设置完毕 , 从下往上滑动返回 上一级。 拨轮与按键使用 : 处于机顶 / 主控 / 从 属模式界面时 , 短按两次电源按键 , 其 他功能出现 , 设置完毕 , 短按电源按键 返回上一级。 同步方式 高速同步 使用高速同步 (FP 闪光 )，您可以在任意快门速度下同步使用闪光灯。 高速同步闪光在使用光圈优先对人像进行填充时，闪光时特别方便。...
  • Page 18 屏幕锁定 触控使用： 轻触屏幕“锁定”图标可开启锁定屏幕功能 , 长按屏幕 2s 解锁。 拨轮与按键使用： 旋转调节拨轮选中“锁定”图标 , 短按设置按键可开启 锁定屏幕功能 , 长按设置按键 2s 解锁。 频闪闪光 以慢速快门使用频闪闪光时， 可以在一张照片上拍摄出多个连贯的动作。 您可以设置闪光频率 ( 每秒闪光次数，以 Hz 表示 )、闪光次数和闪光输 出。 闪光功率范围：1/256-1/4 或 2.0~8.0 闪光次数：1-100 闪光频率：1-100 变焦调节范围：自动变焦或手动变焦 触控使用 : 轻触屏幕的“频闪”图标可开启或关闭。开启后，从屏幕下方 往上滑动，频闪闪光设置界面出现。滑动闪光次数值选择次数，滑动赫 兹选择闪光频率，轻触－图标或 + 图标调整闪光功率。变焦设置 : 轻触 界面变焦图标进入设置界面...
  • Page 19 最大连续闪光次数 闪光频率 闪光 （Hz） 次数 闪光功率 1/16 1/32 1/64 1/128 1/256 闪光频率 闪光 12-14 15-19 20-50 60-100 （Hz） 次数 闪光功率 1/16 1/32 1/64 1/128 1/256 无线设置 触控使用： 从屏幕左边往右滑动，屏 幕出现模式界面。 轻触屏幕上 “无线设置” 图标，进入无线设置界面。设置完毕， 从屏幕左边往右滑动返回模式界面。 拨轮与按键使用： 短按电源按键，屏 幕出现模式界面。 旋转调节拨轮选中 “无 线设置”图标，短按设置按键进入无线 设置界面。设置完毕，短按电源按键 返回模式界面。...
  • Page 20 线同步，短按 SET 按键即可无线同步。 无线同步发射器： 前提： 1. 设置 V480 为从属模式，从属图标呈黄色。 2. 发射器假定为引闪器 X3。 触控使用： 轻触 V480 上的无线同步，轻触引闪器 X3 上的无线同步即 可无线同步。 拨轮与按键使用： 旋转调节拨轮选中 V480 上的无线同步，短按设置按 键进行无线同步，旋转调节旋钮选中引闪器 X3 的无线同步，短按调节 旋钮即可无线同步。 V480 无线同步 : 当主控单元和从属单元均为 V480 时 , 也能实现无线同 步。 菜单设置 触控使用： 从屏幕左边往右滑动，屏幕出现模式界面。轻触屏幕上“菜单” 图标，进入菜单界面。设置完毕，从屏幕左边往右滑动返回模式界面。...
  • Page 21 因不同机型的菜单顺序有所区别 , 具体菜单排序以实物显示为准 , 以下 仅说明菜单功能。 图标 功能 选项 备注 主控闪光 关闭 主控单元闪光灯闪光关闭 开启 ( 仅 V480 C 具备 ) 主控单元闪光灯闪光开启 功率显示 1/256 最小功率档位显示为 1/256、 可选 0.1 档或 0.3 档为增量。 最小功率档位显示为 2.0、可选 0.1 档或 0.3 档为增量。 开启 可将 TTL 模式的闪光值转换为 M 模式功率值 关闭...
  • Page 22 以 2.4G 无线传输的方式进行无线多重闪光拍摄。 本章将安装在相机上的 V480 称为“主控灯”，受无线控制的闪光灯（如 神牛 V480、 神牛 AD100PRO、神牛 V100 等闪光灯）称为“从属灯”。 1. 主控灯和从属灯的组别、频道、ID 需设置为一致。设置详情请参考无线设置 章节。 2. 下面展示的操作以 V480 C 为例 , V480 S 和 V480 N 组别有所区别。 TTL: 使用 TTL 自动闪光的无线多重闪光拍摄 只要将 V480（主控灯）闪光组（A、B、C、D、E) 均设置为 <TTL>， 不需要操作从属灯； 从属灯 A/B/C/D/E 自动进行无线多重闪光拍摄。 在主控灯上设置的曝光补偿值，不需要手动设置从属灯，从属灯会跟随...
  • Page 23 (M 手动闪光 1/8) 从属 B (M 手动闪光 1/8) 从属 D (M 手动闪光 1/8) 从属 E(M 手动闪光 1/1) 传输距离约 100 米 V480 S 和 V480 N 主控模式组别没有 E。 不同闪光模式的无线多重闪光拍摄 V480（主控灯）闪光组（A、B、C、D、E) 可设置成不同的闪光模式， 不需要操作从属灯，从属灯 A/B/C/D/E 自动以不同的闪光模式进行无线 多重闪光拍摄。 主控灯 （闪光组 A: TTL)（闪光组 B: TTL) （闪光组...
  • Page 24 光。 主控灯 （频闪闪光 ) 从属 A（频闪闪光 ) 从属 C（频闪闪光 ) 从属 B（频闪闪光 ) 从属 D（频闪闪光 ) 从属 E（频闪闪光 ) 传输距离约 100 米 V480 S 和 V480 N 主控模式组别没有 E。 其他应用 同步插孔触发 同步插孔规格为 Φ2.5mm，此处可插入同步线或者触发器触发插头对闪 光灯进行同步引闪。 造型闪光 如果相机有景深预视按钮，按下该按钮将会进行 1 秒钟的连续闪光，这 种现象称之为造型闪光。您可以通过造型闪光查看被摄体上的光影效果 及照明平衡，不管是无线拍摄还是普通闪光拍摄，都可以进行造型闪光。...
  • Page 25 1. 如果墙壁或天花板太远，反射闪光可能太弱并导致曝光不足。 2. 墙壁或天花板应该是平坦的、白色的，有利于高效的反射。如果反射表面 不是白色的，照片将出现偏色。 使用眼神光板拍摄 先将眼神光板和广角扩散板从灯头拉出，将广角扩散板推回。此时使用 本产品拍摄， 可以在主体的眼晴造成高光点， 使眼睛更加迷人 （眼神光） ， 此功能在闪光灯头上仰 90 度时能达到最好的效果。...
  • Page 26 使用广角扩散板拍摄 拉出广角扩散板，使闪光范围扩大，闪光效果将更加柔和自然。 当拉出广角扩散板 ,ZOOM 值固定在 14mm。 电池电量低警示 电池电量低时，电池符号 < > 变成 红色，此时请更换电池或及时给电池 充电。 用相机菜单控制闪光灯 ( 仅 V480 C 具备 ) 将闪光灯安装在 EOS 相机上， 可以从相机菜单为闪光灯设定自定义功能。 可配置的主要功能如下。根据闪光模式、无线闪光功能设置和其他条件 的不同，可用设置会有所不同 功能 闪光灯闪光 启动 / 关闭 E-TTL 平衡 氛围优先 / 标准 / 闪光优先 TTL 测光...
  • Page 27 2. 如果已经使用闪光灯设置了闪光曝光补偿，则无法用相机设置闪光曝光补 偿，要用相机进行设置时，首先将闪光灯的闪光曝光补偿设置为“0”。 3. 如果用相机和闪光灯设置闪光曝光补偿以外的闪光灯自定义功能和闪光灯 功能设置，最后所进行的设置将生效。 全域快门同步拍摄（仅 V480 S 具备） 通过使用闪光灯 V480 S 和全域快门图像传感器的相机，闪光可以与 相机上可用的整个快门速度范围同步，从而实现比传统高速同步拍摄 (HSS) 更有效的闪光曝光。 1. 闪光灯 V480 S 使用 TTL 自动闪光模式时，搭配全域快门相机，无论 低速快门还是高速快门，闪光灯都能正常同步闪光。相对于非全域快门 相机，使用全域快门相机，闪光灯高速同步闪光时间更短，约 2-5 毫秒， 闪光灯回电更快，相机可拍摄更多张数。 2. 当您的闪光灯 V480 S 使用 M 手动闪光模式，但想在高速快门（快门 速度快于 1/600）时采用单波闪光（非高速同步），您可以通过调整相 机的闪光延迟时间来匹配相机的曝光时间，能够以更合适的光量进行拍 摄。在此模式下，跟高速同步模式比，相同功率下得到更好的闪光指数。...
  • Page 28 把闪光灯模式设到 M 档下 , 进入相机菜单 , 找到相机闪光时间设置 , 开 启 ADJ。输入 ADJ 参数 ,ADJ 参数与您使用的相机及闪光灯有关 , 您如 果使用的是 V480 S 和 A9MIII, 在 V480 S 没有开启无线的情况下这个参 数大约在 140 微秒 , 开启无线的情况下大约在 540 微秒 ( 如使用其它全 域快门相机时 , 需要全时间调试确定对齐时间 )。调到以上参数后 , 把相...
  • Page 29 保护功能 热保护 为防止闪光灯头过热并损坏，请勿在 1/1 档位时进行超过规定次数的 ● 快速连续闪光，或在高速同步且 1/1 档位时进行超过 60 次快速连续 闪光。 如果超出表中提示次数后立即继续多次闪光，闪光灯内部的过热保护 ● 功能可能会被激活，使回电时间变为 10 秒以上。如果发生这种现象， 请让闪光灯冷却约 10 分钟，闪光灯便会恢复正常。 热保护启动后，显示屏上的 < > 会显示。 ● 激活过热保护功能的连续闪光次数： 闪光 焦距 14mm 24mm 28mm 35mm 50mm 70mm 80mm 105mm 次数 功率档位 1/16 1/32 1200 1200 1200...
  • Page 30 其他保护 为了保证设备安全的工作，系统时刻进行预防保护，以下提示符号供您 参考： LCD 显示 警示内容 Error1 闪光灯回电系统出现问题，无法回电引闪，请重新开机，如无法 解决请维修 Error3 闪光灯管两端电压过高，请维修 Error5 闪光电路出现异常，请维修 Error9 固件升级有误，请进行正确固件升级 神牛 2.4G 无线漏闪原因及解决办法 1. 外部环境 2.4G 信号干扰 ( 如无线基站、 2.4Gwifi 路由、 蓝牙设备等 ) → 请调节引闪器的频道 CH 设置 ( 建议 +10)， 找到无干扰的频道来工作， 或者在工作时关闭其他 2.4G 设备。 2. 请确认闪光灯是否已经回电或者回电速度已经跟上连拍速度 ( 闪光 灯就绪指示灯已经亮起...
  • Page 31 高速同步 ( 最高 1/8000 秒，Sony 全域快门相机最高可 达 1/80000 秒 )、前帘同步、后帘同步 频闪闪光 具备 ( 最大闪光次数 100 次；最大闪光频率 100Hz) 无线闪光 ( 无线电 2.4G 传输 ) 无线功能 主控单元 / 从属单元 主控单元组 A、B、C、D、E(V480 C) 或 M、A、B、C、D(V480 N、 V480 S) 从属单元组 A、B、C、D、E 传输范围 ( 约 ) 100m 频道 32 组：01~32 OFF/01~99 LED 造型灯...
  • Page 32 故障排除指南 如果遇到问题， 请参阅此故障排除指南。 闪光灯不闪光 确保闪光灯热靴座牢固地安装在相机上。 ● 如果闪光灯和相机的电子触点变脏，请用干布擦拭触点。 ● 如果 < > 图标或 < > 图标未出现在相机取景器中，请等待闪光灯 ● 回电完成，闪光灯准备就绪指示灯亮起。 如果闪光灯准备就绪指示灯已经亮起，相机取景器中的 < > 图标或 ● < > 图标仍未亮起，请检查热靴连接，确保闪光灯牢固地安装在相 机上。 若等待较长时间，闪光灯准备就绪指示灯一直没有亮起，请检查电池 ● 是否有电。如果电量低（闪光灯屏幕上电池图标变红），请更换电池 或及时充电。 电源自动关闭 当灯处于机顶模式 / 主控模式时 , 待机开启 , 超过 90 秒无人操作时 , ●...
  • Page 33 产品升级固件需要 Godox G3 V1.1 程序软件支持，升级固件前请先下 ● 载安装“Godox G3 V1.1 固件升级软件”再选择相应的固件文件。 由于产品进行固件升级，说明书请以最新电子版为准。 ● Godox G3 V1.1 固件升级软件下载地址 : ● https://www.godox.com.cn/firmware-G3/ 兼容相机列表 V480 C 可兼容以下佳能 EOS 系列的相机型号： 80D、90D、7D、6D、70D、750D、760D、5DMarkIV、EOS 1DX、 6DMarkII、77D、800D、5DMarkIII、5DMarkII、60D、7D Mark II、 600D、50D、30D、40D、500D、M5、M3、M50、R、RP、M6II、 R5、1500D、3000D、R7、R6II、R50、R8、R5C、R10、R100、R5II、 R3、200DII V480 S 可兼容以下索尼的相机型号 : α77II、α99、α77、DSC-RX10、α6000、α7R、α350、α7RII(4.0)、 α7RIII、α7M3、α9、α7RIV、α7R5、α7MIV、ZV-E10、A9III、A7C、 A7CII、α6400、α6500 V480 N 可兼容以下尼康相机型号...
  • Page 34 Contents About This Instruction Manual Important Safety Instructions Foreword Name of Parts Body 2 " Touch Screen Panel What's Inside Separately Sold Accessories Installing/Disassembling Battery Battery Level Indication Installing/Disassembling the Camera Flash Power Management Wi-Off Mode M: Manual Flash TTL: TTL Auto Flash ZOOM: Setting the Flash Coverage Sender Mode Group...
  • Page 35 Bounce Flash Use Reflector to Take Photos Use Wide-angle Diffuser to Take Photos Low Battery Warning Control with the Camera's Menu (Only available in V480 C) Global Shutter Sync Shooting (Only available in V480 S) Protection Function Over-Temperature Protection Other Protections The Reason &...
  • Page 36 About This Instruction Manual This manual is based on the assumption that both the camera and camera flash's power switches are turned on. The following alert symbols are used in this manual: The caution symbol indicates a warning to prevent shooting problem. The note symbol gives supplemental information.

  • Page 37: Important Safety Instructions

    Important Safety Instructions This product is a professional photographic equipment, to be operated by professional personnel only. All transport protective materials and packaging on the product must be removed before use. The following basic safety precautions must be followed when using this product: Carefully read and fully understand the instruction manual before use and strictly follow the safety instructions.
  • Page 38 Unauthorized repairs will void the warranty and will incur charges. Please check the status and power of the lithium battery upon receipt. If there are any quality issues, please contact Godox or our authorized dealer within the warranty period. Failures from improper operation is not covered under warranty.
  • Page 39 Foreword Thank you for purchasing! TTL li-ion camera flash V480 is perfect for TTL auto flash with its excellent compatibility, you can enjoy unprecedented shooting convenience even with frequent changes in lighting conditions. Its main features include: Quick Operations: 2" touch screen together with traditional buttons to achieve clear and easy operations.

  • Page 40: Name Of Parts

    Name of Parts Body 1. Catchlight Panel (white) 2. Built-in Wide-angle Diffuser (transparent) 3. Flash Head 4. LED Modeling Lamp 5. Battery Charging Indicator (red in charging, green in fully charged) 6. USB Type-C Charging Port (for charging the battery) 7.

  • Page 41: What's Inside

    Sender Mode Receiver Mode (This interface takes V480 C as an example, other models interfaces may differ) Other Functions What's Inside Diffuser Adapter Mini Stand ×1 ×1 Flash Body Storage Lithium USB-C Charging Instruction ×1 Bag×1 Battery×1 Cable×1 Manual×1 Separately Sold Accessories...

  • Page 42: Battery Level Indication

    Installing/Disassembling Battery Installing the battery: Insert the battery into the battery compartment in the direction as referred below until it’s firmly locked, then close the lid. Disassembling the battery: Slide the battery compartment lid in the direction as referred below, then pull the battery out of the battery compartment.

  • Page 43: Power Management

    Installing/Disassembling the Camera Flash Installing the camera flash: Rotate the hot shoe fixing buckle and rotate it to the left, insert the camera flash into the camera's hot shoe. Then rotate it to the right until it locks up. Disassembling the camera flash: Press and rotate the hot shoe fixing buckle to the left until it is loosened, then take off the camera flash.
  • Page 44 Wi-Off Mode Touch Screen: Slide the screen from the left to the right to make the mode interface appears, click the “Wi-Off” icon to enter Wi-Off mode. Buttons and Select Dial: Press the power switch button to make the mode interface appears, rotate the select dial and press the set button to choose and enter Wi-Off mode.
  • Page 45 TTL: TTL Auto Flash In TTL mode, the camera's metering system detects the flash reflected from the subject and automatically adjusts the flash output so that the subject and background are evenly exposed. Touch Screen: Click the “MODE” icon to switch to TTL mode, press the – or + icon to adjust the FEC amount among ±3 with ±1/3 increment each step, or directly pull the progress bar to achieve...
  • Page 46 (This interface takes V480 C as an example, Group other models interfaces may differ) Five groups: A, B, C, D, E (V480 C) M, A, B, C, D (V480 S/V480 N) M: Manual Flash—Flash Power Touch Screen: Press and hold the group box to switch among M (manual) flash, TTL auto flash and OFF.

  • Page 47: Receiver Mode

    ZOOM: Setting the Flash Coverage You can choose auto zoom mode or manual zoom mode (24mm-105mm). The details of which please refer to the ZOOM section in the Wi-Off mode above. Receiver Mode Touch Screen: Slide the screen from the left to the right to make the mode interface appears, click the “Receiver”...

  • Page 48: Other Functions

    Buttons and Select Dial: Rotate the select dial to choose the flash power box, press the set button to enter flash power settings and rotate the select dial to adjust, finally press the set button again to exit. ZOOM: Setting the Flash Coverage You can choose auto zoom mode or manual zoom mode (24mm-105mm).
  • Page 49 Modeling Lamp Touch Screen: Click the “Model” icon to turn on or off the modeling lamp. The brightness of it is adjustable from 1 to 10 by pulling the progress bar down when it’s turned on. Buttons and Select Dial: Rotate the select dial to choose “Model” icon, then press the set button turn on or off the modeling lamp.
  • Page 50 Number of Flashes ÷ Flash Frequency = Shutter Speed For example, if the number of flashes is 10 and the flash frequency is 5Hz, the shutter speed should be at least 2 seconds. To avoid overheating and deteriorating the flash head, do not use multi flash more than 10 times in succession.

  • Page 51: Wireless Settings

    Wireless Settings Touch Screen: Slide the screen from the left to the right to make the mode interface appears, click the “Wireless” icon to enter wireless mode. Then slide from the left to the right to return to the main interface. Buttons and Select Dial: Press the power switch button to make the mode interface appears, rotate the select dial...
  • Page 52 Receiver Wireless Sync Preconditions: 1. Set V480 to sender mode and the “Sender” icon on the panel is yellow. 2. Assume retro camera flash Lux Master as the receiver. Touch Screen: Click the “SYNC” icon on both V480 and Lux Master.
  • Page 53 Screen standby after 3 minute of idle use. New Agreement The new agreement is turned on by default. Turn off the new agreement in case of incompatibility (only available in V480 S) of flash and camera. Language Simplified Simplified Chinese system...
  • Page 54 TTL: Wireless Multiple Flash Shooting in TTL Auto Flash Mode Set the flash groups (A, B, C, D and E) of V480 (sender unit) as <TTL>, no need to set the receiver units and they will perform wireless multiple flash shooting in auto flash.
  • Page 55 There is no group E in sender groups of V480 S and V480 N. Wireless Multiple Flash Shooting in Different Flash Modes Set the flash groups (A, B, C, D and E) of V480 (sender unit) as the different flash modes, no need to set the receiver units and they will perform wireless multiple flash shooting in different flash modes.

  • Page 56: Other Applications

    Wireless Multiple Flash Shooting in Multi Flash Mode Set the V480 (sender unit) to multi flash mode, no need to set the receiver units (A, B, C, D and E) and they will perform wireless multiple flash shooting with the sender unit. Set the flash output value, number of flashes and flash frequency on sender unit, no need to set the receiver units and they will follow the sender.
  • Page 57 Bounce Flash By pointing the flash head toward a wall or ceiling, the flash will bounce off the surface before illuminating the subject. This can soften shadows behind the subject for a more natural-looking shot. This is called bounce flash. 1.
  • Page 58 Please replace or charge the battery immediately. Control with the Camera's Menu(Only available in V480 C) If the camera flash is attached to an EOS camera which has a camera control function, the flash can be controlled using the camera’s menu screen.
  • Page 59 HSS flash time is shorter (about 2-5 milliseconds), the recycle time is faster, and the camera can take more shots. 2. When V480 S is used in M (manual) flash mode and you want to use single pulse flash (not HSS) in high-speed shutter (with a shutter speed...
  • Page 60 Set the flash to M (manual) flash mode and enter the menu, turn on ADJ in the camera flash timing settings. Input ADJ parameter which is related to the camera and flash used. If you are using V480 S with A9MIII, this parameter is about 140 microseconds when V480 S is wireless off, and about 540 microseconds when V480 S is wireless on (if you are using other global shutter cameras, you need to full-time match to determine the time).

  • Page 61: Protection Function

    Protection Function Over-Temperature Protection To avoid overheating and deteriorating the flash head, do not fire more ● than the mentioned below continuous flashes in fast succession at 1/1 full power, or fire more than 60 continuous flashes in fast succession at 1/1 full power in HSS mode.
  • Page 62 Error9 There are some errors occurred during the upgrading process. Please using the correct firmware upgrade method. The Reason & Solution of Not Triggering in Godox 2.4G Wireless 1. Disturbed by the 2.4G signal in outer environment (e.g. wireless base station, 2.4G wifi router, Bluetooth, etc.)

  • Page 63: Technical Data

    Provided (up to 100 times, 100Hz) Wireless Flash (Radio 2.4G Transmission) Wireless Function Sender, Receiver Sender Groups A, B, C, D, E (V480 C) M, A, B, C, D (V480 S/V480 N) Receiver Groups A, B, C, D, E Transmission Range (approx.) 100m Channels...

  • Page 64: Troubleshooting

    Troubleshooting If there is a problem, refer to this troubleshooting guide. The camera flash does not fire. Attach the camera’s mounting foot securely to the camera. ● If the electrical contacts of the camera flash and camera are dirty, clean ●...

  • Page 65: Firmware Upgrade

    Compatible Camera Models V480 C can be used on the following Canon EOS series camera models: 80D, 90D, 7D, 6D, 70D, 750D, 760D, 5DMarkIV, EOS 1DX, 6DMarkII, 77D, 800D, 5DMarkIII, 5DMarkII, 60D, 7D Mark II, 600D, 50D, 30D, 40D, 500D, M5,...
  • Page 66 IC Warning Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement Tout changement ou modification non expressément approuvé...

  • Page 67: Declaration Of Conformity

    Operating frequency: 2412.99MHz – 2464.49MHz Maximum EIRP Power:5.0dBm Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more...
  • Page 68 产品保修 尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥 善保管，谢谢！ 产品信息 型号 产品条码 用户信息 姓名 联系电话 通信地址 销售商信息 名称 联系电话 通信地址 销售日期 备注 注：此表应由销售商盖章确认。 适用产品 本文件适用于相关《产品保修资讯》（见后面说明）所列产品，其他非属此范 围的产品或部件（如促销品、赠品及其他出厂后附加的部件等）不在此保修承 诺内。 保修期 产品及部件的相应保修期按相关的产品保修信息执行。保修期自产品首次购买 日起算，购买日以购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系， 也可拨打神牛产品售后服务电话， 与我们联系，由我们的服务人员为您安排服务。申请保修时，您应提供有效的 保修卡作为保修凭证，方可获得保修。如您不能提供有效的保修卡，则在我们 确认产品或部件属于保修范围的情况下，也可以为您提供保修，但这不作为我 们的义务。 不适用保修的情况 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产品或部件超过 相应保修期；②错误或不适当使用、维护或保管导致的故障或损坏，如：不当 搬运；非按产品合理预期用途使用；不当插拨外接设备；跌落或外力挤压；接 触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由非神牛授权机构 或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有 识别信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或 非公开发行的软件造成的故障或损坏；⑦因不可抗力或意外事件造成的故障或...
  • Page 69 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行： 产品类别 选件名称 保修期(月) 保修服务类型 主机 客户送修 部件 电池 客户送修 充电器等带电性能的部件。 客户送修 其他 如闪光管、 造型灯泡、 外壳、 无 无保修 保护罩、 锁紧装置、 包装等。 神牛产品售后服务电话：0755-29609320-8062...

  • Page 70: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you cannot...
  • Page 71 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
