Related Manuals for Shinco SDZ1-30D-W
Summary of Contents for Shinco SDZ1-30D-W

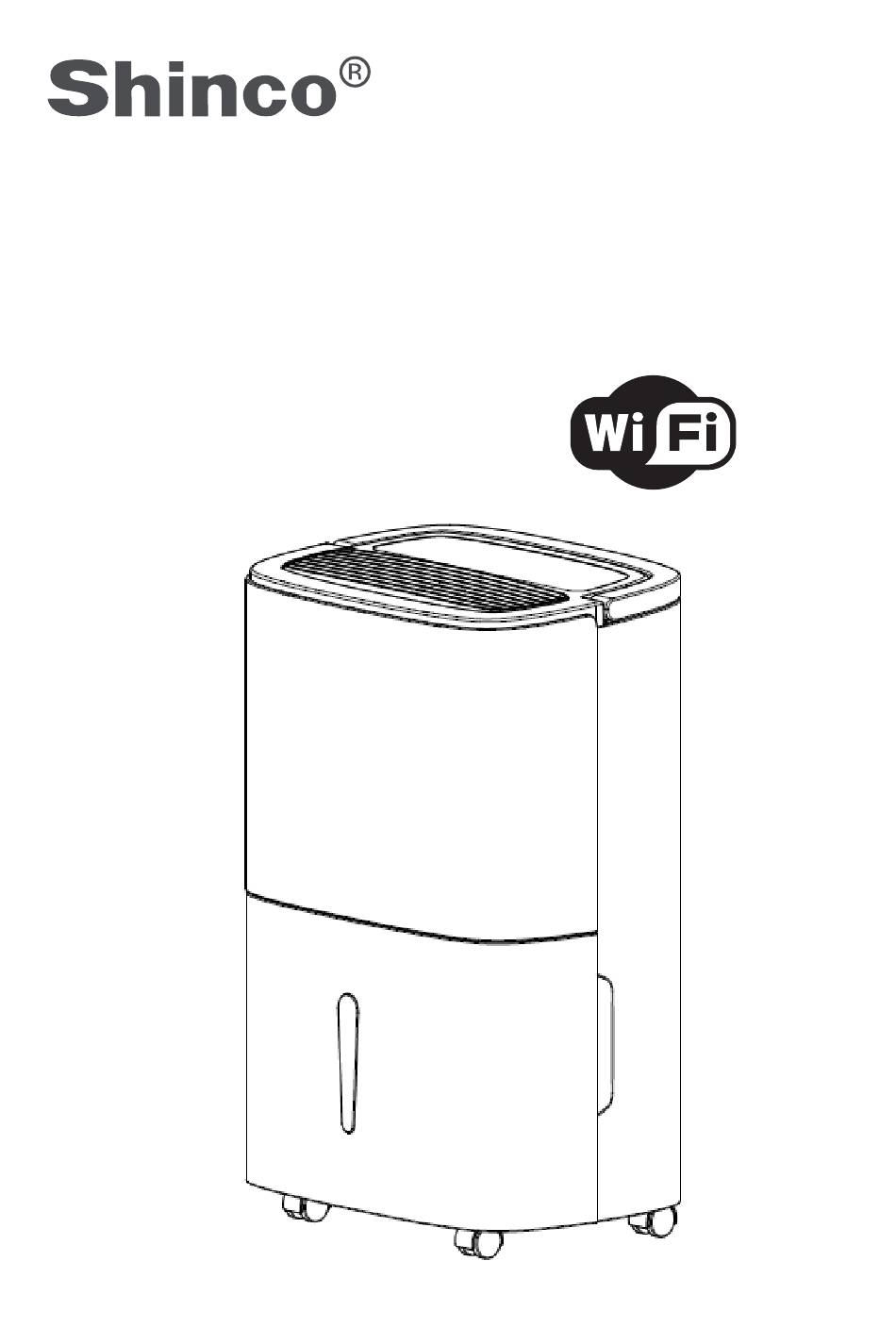

- Page 1 Model: SDZ1-30D-W SDZ1-50D-W Dehumidifier Déshumidificateur d'air Luftentfeuchter Deshumidificador Deumidificatore...
-
Page 2: Table Of Contents
15 Wifi And Smart Life Set Up 17 Cleaning And Care 18 Troubleshooting 19 Disposal Considerations 21 Declaration Of Conformity 21 TECHNICAL DATA Item number SDZ1-30D-W SDZ1-50D-W Power supply 220-240 V ~ 50 Hz Power 600 W 750 W Dehumidification... -
Page 3: Safety Instructions
SAFETY INSTRUCTIONS • Please read the operating instructions carefully before using your dehumidifier for the first time and keep it on a safe floor. • Never immerse the appliance in water or other liquids. • Place the unit on a stable flat surface to avoid loud noises and vibrations. - Page 4 • Please use the function of the internal drying, if the device is not used for a long time. This will prevent formation of mildew and unpleasant smell inside the unit. • Do not place heavy objects on the appliance. •...
-
Page 5: Notes On Refrigerant R290
NOTES ON REFRIGERANT R290 Warnings • The air conditioning system must be kept and transported upright. Otherwise, irreparable compressor damage may occur. Leave the unit for at least 24 hours before putting it into operation. • Switch off the device and disconnect it from the power supply before cleaning. - Page 6 • Maintenance and repairs must be carried out under the supervision of specialists in the use of fl ammable refrigerants. Information for rooms with refrigerant pipes Limit the piping to a minimum. • Be careful not to damage the piping. •...
- Page 7 PRODUCT OVERVIEW AND KEY FUNCTIONS Water tank Rear cover Water tank handle Grip Water tank cover Filter frame Air outlet Drain plug Cable suspension Control panel Wheel Front cover...
-
Page 8: Control Panel
CONTROL PANEL High Auto Clean Pump Laundry 3 Seconds-Pump 3 Seconds- Timer 24-hour timer setting. Press this button to set the time to turn the dehumidifier on/off. The setting range is 1 - 24 hours. If you want to cancel the timer setting, press the button twice after confirming the set time. -
Page 9: Installation
Mode During start-up or timer setting, press to select the mode. The corresponding indicator light will light next to the selected mode. Child lock: If you press and hold this button for more than 3 seconds, the child lock is activated and the buttons cannot be operated. Press this button again for 3 seconds to deactivate the child lock. - Page 10 Use without continuous water drainage As soon as the water tank is full, the corresponding indicator light flashes (compressor, fan, etc. stop operation). The unit beeps 10 times to remind the user that the water needs to be drained. Place both hands on each side of the rear Close the water tank cover and turn the cover.
- Page 11 Setting up continuous water drainage Determine the position where the drain Remove the drain plug. plug is located. Connect a drain pipe of appropriate Before use, make sure the drain line is length to the water outlet. properly connected, otherwise water leaks may occur.
- Page 12 Setting up continuous water drainage (SDZ1-50D-W) When the pump function is deactivated: Connect a drain line (outside diameter 13 mm) to the rear of the dehumidifier. Use a garden hose with a standard 26.98 mm outer diameter thread and 1 1.5 TPI inclination.
- Page 13 Note: The drain line should not be too long (a length of less than 60 cm is recommended). The end of the drain line should be in a lower position than the water outlet (at least 10 cm lower), otherwise there is a risk of leakage. When the pump function is activated: Determine the position of the drain plug and remove it.
-
Page 14: Ation
COMMISSIONING AND OPERATION Timer (set time to automatically switch off) When the dehumidifier is in operation, press the TIMER key to adjust the time from 1 h - 24 h. If you press the button once, the time is set to 1 hour. Pressing the button several times increases the time by one hour. - Page 15 Clean function in the air dehumidifier Press the button (2) to activate the Clean function of the dehumidifier. The entire process takes approximately one hour: 1. The dehumidifier runs at high speed and releases air for more than 30 minutes. 2.
-
Page 16: Wifi And Smart Life Set Up
WIFI AND SMART LIFE SET UP Precautions Smart Life is a centralised app for smart device management. With Smart Life, you can control your smart devices remotely and set up a complex chain of commands and automations. To connect this dehumidifier to a smartphone via Wi-Fi throughthe Smart Life app, follow the below steps. -
Page 17: Cleaning And Care
CLEANING AND CARE Precautions • To avoid electric shock, unplug the appliance from the wall outlet before cleaning or servicing. • Unplug the appliance from the wall outlet when not in use for an extended period of time. • Do not clean the body of the appliance with chemical solutions such as alcohol, petrol, benzene, etc.. -
Page 18: Troubleshooting
TROUBLESHOOTING Issue Possible cause Solution approach The device is not running. The mains plug is not Insert the mains plug into plugged into the socket. the socket. The water tank may be full Drain the water from the or incorrectly inserted. water tank or insert it properly. - Page 19 Frequently Asked Questions Question Reply Why is there less water in the In winter the temperatures are lower dehumidifier tank in winter? and the air is drier. The dehumidifying capacity therefore decreases compared to summer. This is not a fault of the unit. Why does the unit not run or stops The dehumidifier's water tank may be full abruptly?
-
Page 20: Disposal Considerations
Find out about local regulations for disposing of batteries. By disposing of them in accordance with the rules, you are protecting the environment and the health of your fellow human beings from negative consequences. DECLARATION OF CONFORMITY ， ， ：0049-21751869828 Sales Support：service@shinco.net... -
Page 21: Technische Daten
Sicherheitshinweise 42 Hinweise zum Kältemittel R290 44 Bedienfeld 47 Installation 48 Einrichten Von Wifi Und Smart Life 55 Fehlerbehebung 57 Konformitätserklärung 59 TECHNISCHE DATEN Artikelnummer SDZ1-30D-W SDZ1-50D-W Stromversorgung 220-240 V ~ 50 Hz Leistung 600 W 750 W Entfeuchtungsleistung 30 L/Tag 50 L/Tag Tankkapazität... -
Page 22: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich vor der Benutzung alle Hinweise gut durch und bewahren Sie die Anleitung zum späteren Nachschlagen gut auf. • Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. • Stellen Sie das Gerät auf einen ebenen, stabilen Untergrund, um laute Geräusche und Vibration zu vermeiden. - Page 23 • Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen. • Benutzen Sie das Gerät nicht in der Nähe von brennbaren oder explosiven Stoffen. • Wird der Entfeuchter in einem Raum mit gasbetriebenen Geräten betrieben, so muss der Raum regelmäßig und ausreichend belüftet werden.
-
Page 24: Hinweise Zum Kältemittel R290
• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden. Kinder dürfen das Gerät nur unter Aufsicht reinigen. HINWEISE ZUM KÄLTEMITTEL R290 Warnhinweise •... - Page 25 • Wenn das Gerät nicht mehr funktioniert, entsorgen Sie es fachgerecht. • Bewahren Sie das Gerät bei Nichtgebrauch an einem gut belüfteten Ort auf. • Bewahren Sie das Gerät so auf, dass es nicht beschädigt wird. • Reparaturen dürfen nur vom Hersteller oder einem autorisierten Fachbetrieb durchgeführt werden.
-
Page 26: Geräteübersicht Und Funktionstasten
VORSICHT Brandgefahr! Dieses Gerät enthält das brennbares Kältemittel R290. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr. GERÄTEÜBERSICHT UND FUNKTIONSTASTEN Wassertank Hintere Abdeckung Wassertank-Griff Griff Wassertankabdeckung Filterrahmen Austritt der luft Ablassstopfen Kabelaufhängung Bedienfeld Vordere Abdeckung... -
Page 27: Bedienfeld
BEDIENFELD High Auto Clean Pump Laundry 3 Seconds-Pump 3 Seconds- Timer 24-Stunden Timereinstellung. Drücken Sie diese Taste, um die Zeit zum ein-/ ausschalten des Luftentfeuchters einzustellen. Der Einstellbereich liegt bei 1 – 24 h. Wenn Sie die Timereinstellung abbrechen möchten, drücken Sie die Taste nach dem Bestätigen der eingestellten Zeit zwei Mal. -
Page 28: Installation
Modus Drücken Sie während der Inbetriebnahme oder der Timereinstellung diese Taste, um den Modus auszuwählen. Die entsprechende Anzeigeleuchte leuchtet dann neben dem ausgewählten Modus auf. Schloss für kinder : Wenn Sie diese Taste länger als 3 Sekunden lang gedrückt halten, wird die schloss fÜr kinder aktiviert und die Tasten können nicht mehr bedient werden. - Page 29 Verwendung ohne kontinuierlichen Wasserablauf Sobald der Wassertank voll ist, blinkt die entsprechende Anzeigeleuchte auf (der Kompressor, der Ventilator und etc. stellen den Betrieb ein). Das Gerät piept 10 Mal, um den Nutzer daran zu erinnern, dass das Wasser abgelassen werden muss. Legen Sie beide Hände jeweils auf eine Schließen Sie die Abdeckung des Seite der hinteren Abdeckung.
- Page 30 Kontinuierlichen Wasserablauf einrichten Ermitteln Sie die Position, an welcher sich Entfernen Sie den Ablaufstopfen. der Ablaufstopfen befindet. Schließen Sie eine Ablaufleitung mit Stellen Sie vor der Verwendung passender Länge an den Wasserauslass sicher, dass die Ablaufleitung richtig angeschlossen wurde, da ansonsten Wasserlecks auftreten können.
- Page 31 Kontinuierlichen Wasserablauf einrichten (SDZ1-50D-W) Wenn die Pumpenfunktion deaktiviert ist: Schließen Sie eine Ablassleitung (Außendurchmesser 13 mm) an die Rückseite des Luftentfeuchters an. Verwenden Sie einen Gartenschlauch mit Standardgewinde mit 26,98 mm Außendurchmesser und 1 1,5 TPI Neigung. Hinweis: Mit wasserhaltiger Plattenreinigungsfunktion. Nehmen Sie den Ablaufstopfen des Geräts ab und reinigen Sie den Luftentfeuchter, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.
- Page 32 Hinweis: Die Ablassleitung sollte nicht zu lang sein (es wird eine Länge von unter 60 cm empfohlen). Das Ende der Ablassleitung sollte sich in einer niedrigeren Position als der Wasserauslass befinden (mindestens 10 cm tiefer), da ansonsten das Risiko von Lecks besteht. Wenn die Pumpenfunktion aktiviert ist: Ermitteln Sie die Position, an welcher sich der Ablaufstopfen befindet und...
-
Page 33: Inbetriebnahme Und Bedienung
INBETRIEBNAHME UND BEDIENUNG Timer (Zeit bis zum automatischen Ausschalten einstellen) Drücken Sie, wenn der Luftentfeuchter in Betrieb ist, zum Anpassen der Zeit von 1 h – 24 h die Taste TIMER. Wenn Sie die Taste einmal drücken, wird die Zeit auf 1 h eingestellt. - Page 34 Funktion der Reinigung Drücken (2), um die Trockenfunktion des Entfeuchters zu aktivieren. Der gesamte Prozess dauert etwa eine Stunde: 1. Der Luftentfeuchter arbeitet mit hoher Geschwindigkeit und gibt Luft für mehr als 30 Minuten ab. 2. Anschließend wechselt der Luftentfeuchter auf niedrige Geschwindigkeit und läuft ca.
-
Page 35: Einrichten Von Wifi Und Smart Life
EINRICHTEN VON WIFI UND SMART LIFE Smart Life ist eine zentralisierte App für die Verwaltung smarter Geräte. Mit Smart Life können Sie Ihre Smart-Geräte fernsteuern und eine komplexe Kette von Befehlen und Automatisierungen einrichten. Um diesen Luftentfeuchter per Wi-Fi über die Smart Life- App mit einem Smartphone zu verbinden, gehen Sie folgendermaßen vor. -
Page 36: Reinigung Und Pflege
REINIGUNG UND PFLEGE Vorsichtsmaßnahmen • Ziehen Sie den Netzstecker vor Reinigung und Wartung des Geräts aus der Steckdose, um Stromschläge zu vermeiden. • Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. •... -
Page 37: Fehlerbehebung
FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsansatz Das Gerät läuft nicht. Der Netzstecker steckt Stecken Sie den nicht in der Steckdose. Netzstecker in die Steckdose. Der Wassertank könnte Lassen Sie das Wasser voll oder falsch eingesetzt aus dem Wassertank ab worden sein. oder setzen Sie diesen richtig ein. - Page 38 Häufige gestellte Fragen Frage Antwort Warum befindet sich im Winter weniger Im Winter sind die Temperaturen Wasser im Tank des Luftentfeuchters? niedriger und die Luft ist trockener. Im Vergleich zum Sommer nimmt die Luftentfeuchtungsfähigkeit deshalb ab. Dies ist kein Fehler des Geräts. Warum läuft das Gerät nicht bzw.
-
Page 39: Hinweise Zur Entsorgung
Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. KONFORMITÄTSERKLÄRUNG ， ， ：0049-21751869828 Verkaufsunterstützung：service@shinco.net...
